Produkttyp	Akku-Rasenmäher
Marke	Bosch
Modell	AdvancedRotak 36660
Nennspannung	36 V (Lithium-Ionen-Akku)
Schnittbreite	42 cm
Schnitthöhe	25 bis 80 mm (einstellbar)
Fangvolumen	50 L
Gewicht (mit Akku)	16,5 kg
Akku-Typ	Lithium-Ionen (kompatibel mit Bosch 36 V)
Empfohlene Akkukapazität	2,0 Ah bis 6,0 Ah
Autonomie (abhängig vom Akku)	bis zu 750 m² mit Akku 6,0 Ah
Schalldruckpegel	73 dB(A)
Schallleistungspegel	87 dB(A)
Vibrationen	< 2,5 m/s²
Hauptfunktionen	Mähen, Laubsammeln, zentrale Schnitthöhenverstellung, klappbarer Führungsholm
Wartung	Reinigung mit weicher, trockener Bürste; Messerwechsel (Anzugsmoment 27 Nm)
Betriebstemperatur	+5 °C bis +50 °C
Ladetemperatur	0 °C bis +45 °C
Feuchtigkeit	Nicht bei Regen verwenden
Ersatzteile	Messer, Akkus, Ladegerät; online erhältlich (Bosch)
Garantie	Kundendienst Bosch kontaktieren

Häufig gestellte Fragen - AdvancedRotak 36660 BOSCH

Wie hoch ist die Autonomie des Rasenmähers AdvancedRotak 36660?

Die Autonomie hängt von der Akkukapazität ab. Mit einem 2,0 Ah Akku können Sie bis zu 250 m² mähen; mit 4,0 Ah bis zu 500 m²; und mit 6,0 Ah bis zu 750 m². Diese Werte gelten für feines, trockenes Gras bei einer Schnitthöhe von 4 cm.

Wie stelle ich die Schnitthöhe ein?

Die Schnitthöhe lässt sich einfach mit einem zentralen Einstellrad einstellen. Sie ist von 25 bis 80 mm in Stufen einstellbar. Weitere Details finden Sie in Abbildung D der Bedienungsanleitung.

Welchen Akkutyp sollte ich mit diesem Mäher verwenden?

Verwenden Sie ausschließlich originale Bosch Lithium-Ionen 36 V Akkus. Akkus anderer Marken können das Gerät beschädigen oder Unfälle verursachen. Die empfohlenen Kapazitäten sind 2,0 Ah, 4,0 Ah oder 6,0 Ah.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zunächst, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Trennschalter eingerastet ist. Wenn der Akku zu heiß oder zu kalt ist, lassen Sie ihn auf Raumtemperatur kommen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Kann der Mäher bei Regen verwendet werden?

Nein, es ist strengstens verboten, das Gerät bei Regen oder auf nassem Gras zu verwenden. Wasser kann in das Gerät eindringen und einen elektrischen Schlag verursachen oder die Komponenten beschädigen. Warten Sie, bis das Gras trocken ist.

Wie reinige ich den Mäher?

Vor der Reinigung das Gerät ausschalten, den Akku und den Grasfangkorb entfernen. Verwenden Sie eine weiche, trockene Bürste, um Grasreste zu entfernen. Verwenden Sie niemals einen Hochdruckreiniger oder einen Gartenschlauch. Tragen Sie Gartenhandschuhe.

Wie wechsle ich die Messer?

Schalten Sie das Gerät aus und entfernen Sie den Akku. Tragen Sie Schutzhandschuhe. Lösen Sie die mittlere Schraube (Anzugsmoment 27 Nm) und ersetzen Sie das Messer durch ein originales Bosch-Messer. Ziehen Sie die Schraube mit dem empfohlenen Drehmoment an. Weitere Informationen finden Sie in Abbildung K der Bedienungsanleitung.

Kann der Akku jederzeit aufgeladen werden?

Ja, der Lithium-Ionen-Akku kann teilweise aufgeladen werden, ohne seine Lebensdauer zu verkürzen. Das intelligente Ladegerät optimiert den Ladevorgang. Es wird empfohlen, den Akku vor dem ersten Gebrauch vollständig aufzuladen.

Wie lautet die empfohlene Lagertemperatur?

Lagern Sie den Mäher und den Akku an einem trockenen Ort bei einer Temperatur zwischen -20 °C und +50 °C. Die optimale Lagertemperatur für den Akku beträgt 5 °C. Lassen Sie den Akku im Sommer nicht im Auto liegen.

Wo finde ich Ersatzteile und den Kundendienst?

Ersatzteile (Messer, Akkus, Ladegeräte) sind auf der Website www.bosch-pt.com erhältlich. Für den Kundendienst in Deutschland kontaktieren Sie den Bosch-Kundendienst unter der Nummer 0800 550 50 50 oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG AdvancedRotak 36660 BOSCH

de Originalbetriebsanleitung

en Original instructions

Innce orignate

es Manual original

pt Manual original

Instruetioe

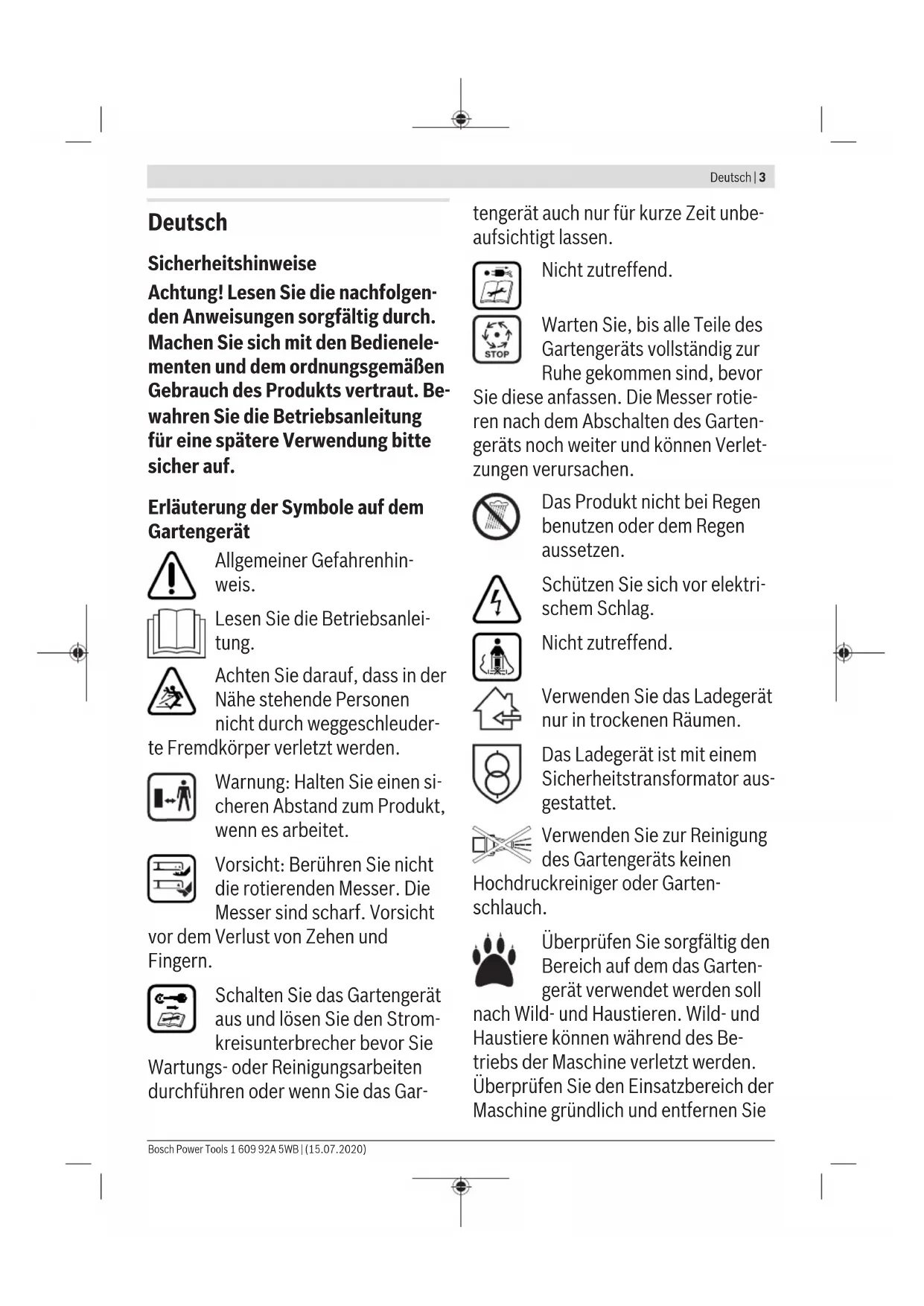

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemänen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendungitte)sicher auf.

Erläuterung der Symbole auf dem Gartengerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie daraufuf, dass in der Nähe stehende Personen nicht durch weggeschleuderdkörper verletzt werden.

Warning: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.

Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Vorsicht

vor dem Verlust von Zehen und Fingern.

Schalten Sie das Gartengerät aus und losen Sie den Stromkreisunterbrecher bevor Sie

Wartungs- oder Reinigungsrarbeitendurchführten oder wenn Sie das Gar

tengerat auch nur für kurze Zeit unbeaufsichtigt setzen.

Nicht zutreffend.

Warten Sie, bis alle Teile des Gartengerats vollständig zur Ruhe gekommen sind, bevor

Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengerats noch weiter und konnen Verletzungen verursachen.

Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Nicht zutreffend.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.

Verwenden Sie zur Reinigung des Gartengerats keinen

Hochdruckreiniger oder Garten-schlauch.

Überprüfen Sie sorgfältig den Bereich auf dem das Garten-gerät verwendet werden soll

nach Wild- und Haustieren. Wild- und Haustiere können während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie

4 | Deutsch

alle Steine, Stöcke, Drahte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine daraufuf, dass keine Wildtiere, Haustiere oder petite Baumstümpfe im dichten Gras versteckt sind.

Bedienung

• Niemals Kindern oder mit diesen Anweisungen nicht verbrauten Personen erlauben das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Produkt für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
  Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensörischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals, das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
  Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt speien.
  Benutzen Sie das Gartengerät niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
  Der Bediener ist fur Unfälle oder Schaden an anderen Menschen oder deren Eigentum verantwortlich.
  Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das

Produkt benutzen. Tragen Sie stets festes Schuhwerk und eine lange Ho- se. Benutzen Sie das Produkt nie barfuB.

Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drahte, Knochen und sonstige Fremdkörper.
Prufen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden.
Mahren Sie nur bei Tageslicht oder gutem künstlichem Licht.
BeischlechtenWetterbedingungen insbesondere bei einem aufziehendemGewitternichtmit demRasenmacherarbeiten.
Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras.
Stets ruhig gehen, niemals schnell laufen.
Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.
Wir empfehlen, einen Gehorschutz zu ihrem eigenen Schutz zu/TRagen.
Benutzen Sie das Produkt nicht, wenn Sie mude oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

Das Arbeiten an Boschungen kann gefährlich sein:
- Mahren Sie keine besonderss steilen Abhänge.
- Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.
- Mahren Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.
- Gehen Sie beim Richtungswechsel an Abhängen außerst vorsichtig vor.
Gehen Sie beim Rückwartsgeben oder Ziehen des Gartengerats außerst vorsichtig vor.
Schieben Sie das Gartengerät beim Mahen immer vorwärts undziehen Sie这点es niemals zum Körperhin.
Die Messer mussen stehen, wenn Sie das Gartengerät für den Transport kippen mussen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mahenden Bereich transportieren.
Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht.
Schalten Sie das Gartengerät wie in der Betriebsanleitung beschreiben ein und achten Sie darauf, dass ihre Fuß ausreichend welt von rotierenden Teilen entfernt sind.
Bringen Sie ihre Hande und Fußenicht in die Naha oder unter rotierende Teile.

• Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten.
  Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor.
  Achten Sie daraufuf, dass bei der Lagerung das Gartengerät mit allen 4 Räder auf dem Boden stehen.
  Heben Sie das Gartengerät nur mit dem Tragegriff an. Den Tragegriff mit Vorsicht behandeln.

▶ Nehmen Sie keine Veränderungen am Gerät vor. Unzulässige Veränderungen können die Sicherheit Ihr Gerätes beeinträchtigen, zu verstärkten Gerauschen und Vibrationen und schlechter Leistung führen.

Laubsammeln

Das Laubsammel Messer ist so geformt, dass es Herbstlaub von ihrem Rasen aufnehmen kann. Damit diese Funktion ein optimales Ergebnis erzielt, ist folgenden einzahlen:

• Sammeln Sie Laub nur bei maxima- ler Schnitthöhe.
• Sammeln Sie Laub nur auf Ihrrem Rasen.
• Inspizieren Sie vor dem Laubsammeln die Arbeitsfläche und halten Sie Menschen, Haustiere, Glasgegenstände und Autos auf Abstand.

Stromkreisunterbrecher offen

• Immer wenn Sie sich vom Garten gerat entfernen.
  Vor dem Beseitigen von Blockierungen.

6 | Deutsch

• Wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten.
• Nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist.
• Wenn das Gartengerät ungewöhlich zu vibrieren beginnnt (sofort prufen).

Wartung

Tragen Sie immer Gartenhand-schuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

• Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festsitzen, damit ein sicheres Arbeit den dem Produkt möglich ist.
  Überprüfen Sie regelmäßig den Grasfangsack auf Abnutzung und Verschleib.
  Überprüfen Sie regelmäßig den Grasfangkorb auf Abnutzung und Verschleib.
  Überprüfen Sie das Produkt und ersetzen Sie Sicherheitshalber abgenutzte oder beschädigte Teile.
  Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser.
  Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
  Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von

Rückständen ist. Wenn notig, mit einer weichen trockenen Bürste reinigen.

Sicherheitshinweise und Hinweise für den optimalen Umgang mit dem Akku

Stellen Sie safer, dass das Produkt ausgeschelt und der Stromkreisunterbrecher gelost ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Produkt, das eingeschaltet ist, kann zu Unfallen führen.
Verwenden Sie nur die für these Produkt vorgesehen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer, Wasser und Feuchtigkeit. Es besteht Explosionis- ongsefehr.

Halten Sie den nicht benutzten Akku fern von Burokklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Be Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
- Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
Schlieben Sie den Akku nicht kurz. Es besteht Explosi-onsgefahr.
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie das Produkt und den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen.
Reinigen Sie gelegentlich die Lufungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Sicherheitshinweise für Ladegeräte

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführten können oder entsprechende Anweisungen erhalten haben.

Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensörischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät speien.
Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazitat von 2,0 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerates passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionisonsgefahr.

Halten Sie das Ladegerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und setzen Sie es nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.

Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftenden Erwärung des Ladegerätes besteht Brande-. fahr.
Decken Sie die Luftungsschitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren.
Fur erhöhe elektrische Sicherheit wird empfohlen, einen Fehlerstrom-Schutzschalter mit einem max. Auslosestrom von 30mA zu verwenden. Prufen Sie ihren FI-Schutzschalter stets vor Gebrauch.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilftlichen, das Produkt better und sicher zu gebrauchen.

Symbol	Bedeutung
↑	Bewegungsrichtung
	Reaktionsrichtung
	Tragen Sie Schutzhandschuhe
	Gewicht
	Einschalten
	Ausschalten
√	Gestattete Handlung
×	Verbotene Handlung
CLICK	Hörbares Geräusch
	Zubeñör/Ersatzeile

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu halten.

Das Gartengerät ist nicht zum Heckenschneiden, Trimmen, Häckseln usw. bestimmt.

Das Gartengerät ist zum Rasenmahen auf Bodenhöhe bestimmt.

8 | Deutsch

Technische Daten

Rasenmáher AdvancedRotak		36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Sachnummer		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Nennspannung V 36 36 36 36
Messergehäube
Schnitthöhe mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 20 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80 25 - 80 mm 25 - 80	cm 42 42 46
Volumen, Gras-fangsack	150 50 50 50
Gewicht entspre-chend EPTA-Pro-cEDURE 01:2014	kg 17,5 16,5 17,5 17,5
Seriennummer siehe Typenschild am Gartengerät
erlaubte Umgebungstemperatur
- beim Laden °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ...
- bei Betrieb °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ...
- bei Lagerung °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -10 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 20 mm 1607 A35058
Anzahl der Akkuzellen
- 2 607 336913/1 607 A3502V		-	2 x 2,0	-	-
- 2 607 336915/2 607 337047	Ah	4,0	-	4,0	4,0
- 1 607 A35058	Ah	-	-	-	-
Anzahl der Akkuzellen
- 2 607 336913/1 607 A3502V		- 10	-	-	-
- 2 607 336915/2 607 337047		20	- 20 20
- 1 607 A35058		-	-	-	-

Alle Werte in dieser Anleitung wurden fur dieutzung unterhalb oder gleich 2000 Meter uber dem Meeresspiegel gemessen.

Rasenmäher	Advanced
	Rotak 36-850	Rotak 36-890	Rotak 36-905	Rotak 36-950
Sachnummer	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872
Nennspannung	V	36	36	36
Messergehäusebreite	cm	46	46	42

Deutsch|9

Rasenmäher Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Schnitthöhe mm 25 - 80 25 - 80 25 - 80 25 - 80
Volumen, Grasfangsack I 50 50 50 50
Gewicht entsprechend EPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Seriennummer siehe Typenschild am Gartengerät
erlaubte Umgebungstemperatur
- beim Laden °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- bei Betrieb °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- bei Lagerung °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akku Li-Ionen Li-Ionen Li-Ionen Li-Ionen
Nennspannung	V 36 36 36 36
Sachnummer/Kapazität
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Anzahl der Akkuzellen
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Alle Werte in dieser Anleitung wurden fur die Nutzung unterhalb oder gleich 2000 Meter uber dem Meeresspiegel gemessen.

Ladegerät		AL 3620 CV	AL 36V-20
Sachnummer	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Ladestrom	A	2,0	2,0
Ladezeit (Akku ent laden)
- Akku mit 2,0 Ah	min	65	65
- Akku mit 4,0 Ah	min	125	125
- Akku mit 6,0 Ah	min	185	185
Gewicht entsprechend EPTA-Procedure01:2014	kg	0,55	0,55
Schutzklasse		☐/II	☐/II

Gerausch-/Vibrationsinformation

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Gerauschemisswerte ermittelt entsprechend EN 60335-2-77

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:

10 | Deutsch

		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
-Schaldruckpegel dB(A)		73	73	73
-Schalleistungspe-gel	dB(A)	87	87	87
-Unsicherheit K dB		=2,5 = 2,5 = 2,5 = 2,5
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77
-Schwingungs-emissionswert \( a_h \)	\( m/s^2 \)	<2,5 <2,5 <2,5 <2,5
-Unsicherheit Km/s	2	=1,5 = 1,5 = 1,5 = 1,5
		AdvancedRotak 36-850	AdvancedRotak 36-890	AdvancedRotak 36-905	AdvancedRotak 36-950
		3 600 HB9 8023 600 HB9 872	3 600 HB9 8033 600 HB9 6063 600 HB9 901

Gerauschemisswerte ermittelt entsprechend EN 60335-2-77

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:

- Schaldruckpegel dB(A)		73 73 73 73
- Schalleistungspe-gel	dB(A)	87 87 87 87
- Unsicherheit K dB		=2,5=2,5=2,5=2,5
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77
- Schwingungs-emissionswert \( a_h \)	\( m/s^2 \)	<2,5<2,5<2,5<2,5
- Unsicherheit Km/s	2	=1,5=1,5=1,5=1,5

Montage und Betrieb

Handlungsziel Bild Seite
LieferumfangA)	A 367
Griffbügel aufklappen	B 368
Arbeitshöhe einstellen
Grasfangkorb einsetzen/abnehmer C 369
Schnitthöhe einstellen D 370
Akku einsetzen E 370
Betrieb	F 371
- Stromkreisunterbrecher einfigen
- Einschalten
- Mähen
- Ausschalten
- Stromkreisunterbrecher entfernen
Akku entnehmer G 372
Arbeitshinweis „mähen“ H 373
Füllstandsanzeige Grasfangkorb leer/voll	I 374
Griffbügel zusammenklappen	J 375
Messerwartung/Messerwechsel	K 376

Handlungsziel Bild Seite
Zubehör auswahlen	L 376
A) Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.
Inbetriebnahme
Zu ihrer Sicherheit
▶ Achtung! Schalten Sie das Gartenerät aus,lös Sie den Stromkreisunterbrecher und entfern den Sie den Akku bevor Sie Wartungs- oder Reinigungsergebnien durchführten. Gleiches gilt, wenn das Schalterkabel beschädigt, angeschnitten oder verwickelt ist.
▶ Nachdem das Gartenerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter.
▶ Vorsicht: Das rotierende Schneidmessner nicht berühren.
Akku laden
Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C

und 35^ zulasst. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-lonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des La-devorganges schädigt den Akku nicht.

Der Li-Ilonen-Akku ist durch die „Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladen Akku wird das Produkt durch eine Schutzschaltung abgeschalte: Das Produkt arbeitet nicht mehr.

Drücken Sie nach dem automatischen Abschalten des Produkts nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung des Akkus.

Akku einsetzen/entnehmen

Hinweis: Werden nicht geeignete Akkus verwendet, kann es zu Fehlfunktionen oder zur Beschädigung des Geräts führen. Setzen Sie den geladenen Akku ein. Stellen Sie safer, dass der Akku vollständig eingesetzt ist.

Zur Entnahme des Akkus aus dem Gerat, drucken Sie die Akku-Entriebelungstaste undziehen den Akku hersus.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladgerates in die Steckdose gesteckt und der Akku in das Ladgerat eingesetzt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt.

Dadurch wird der Akku geschont und bleibt bei Aufbewah-rung im Ladegerat immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente am Ladegerät (AL 3620 CV/AL 3640 CV/AL 36V-20)

Schnelladevorgang

Der Schnelladevorgang wird durch Blinken der grünen Akku-Ladeanzeige signalisiert.

Anzeigeelement am Akku: Wahlend des Lade

vorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschem die drei grünen LEDs wieder.

Hinweis: Der Schnelladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten".

Akku geladen

Das Dauerlicht der grünen LED-Anzeige signalisiert, dass der Akku vollständig aufgeladen ist.

Zusätzlich ertont für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert.

Der Akku kann anschließend zum sofortigen Gebrauch ent-nommen werden.

Ohne eingesteckten Akku signalisiert das Dauerlicht der LED-Anzeige, dass der Netzstecker in die Steckdose eingsteckt ist und das Ladegerat betriebsbereit ist.

Akku-Temperatur unter 0^ oder über 45^

Das Dauerlicht der roten LED-Anzeige signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches

ist, siehe Abschnitt „Technische Daten". Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um.

Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das La-degerät die rote LED des Akkus.

Kein Ladevorgang möglich

Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige signalisiert.

Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche").

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerates hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Akku-Kuhlung (Active Air Cooling)

Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30^ , wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Luftungsgeräusch.

Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In this fall verlangert sich die Ladezeit des Akkus.

Arbeitshinweise

Akku-Ladezustandsanzeige

Der Akku ist mit einer Ladezustandsanzeige ausgestattet, die den Ladezustand des Akkus anziegt. Die Ladezustandsanzeige besteht aus 3 grünen LED.

Betätigten Sie die Taste für die Ladezustandsanzeige, um die Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden er-lischt die Ladezustandsanzeige selbstätig.

Der Ladezustand kann auch bei abgenommenem Akku geprüft werden.

12 |Deutsch

LED-Anzeige Akku-Kapazität

Dauerlicht 3 grüne LED ≥ 2/3

Dauerlicht 2 grüne LED ≥ 1/3

Dauerlicht 1 grüne LED ≤ 1/3

Blinklicht 1 grüne LED Reserve

Leuchtet nach Betätigung der Taste keine LED, ist der Akku defekt und muss ausgetauscht werden.

Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gartengerät erfolgen.

Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlösen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nach dem der Akku vollständig geladen wurde, erlösen die drei grünen LEDs wieder.

Anzeige des Akkus für Temperaturüberwachung

Die rote LED der Anzeige für die Temperaturüberwachung signalisiert, dass der Akku oder die Elektronik des Gartengerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich ist. In this fallariat das Gartengerät nicht oder nicht mit voller Leistung.

Temperaturüberwachung des Akkus

Die rote LED blinkt beim Drucken der Taste oder des Ein-/
Ausschalters (bei eingesetztem Akku): Der Akku ist auBerhalb des zulassigen Betriebstemperaturbereiches.
Bei einer Temperatur uber 70^ schaltet der Akku ab, bis er wieder im zulassigen Betriebstemperaturbereich ist.

Temperaturüberwachung der Elektronik des Gartengerätes

Die rote LED leuchtet beim Drucken des Ein-/Ausschalters dauerhaft: Die Temperatur der Elektronik des Gartengerätes beträgt weniger als 5^ oder mehr als 75^ .

Bei einer Temperatur über 90^ schaltet die Elektronik des Gartengerates ab, bis diese wieder im zulässigen Betriebs-temperaturbereich ist.

Schnittleistung (Akku-Laufzeit)

Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnittthöhe.

Häufiges Ein- und Ausschalten des Gartengerats während des Mahvorgangs reduziert ebenfalls die Schnittleistung (Akku-Laufzeit).

Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, ofters zu mahren, die Schnittthöhe zu vergrobern und in angemessenem Tempo zu gehen.

Das unten aufgeführte Beispiel zeigt den Zusammenhang zwischen Schnittthöhe und Schnittleistung in Bezug auf drei Akkus.

Schnittbedingungen

Sehr dūnnes, trockenes Gras

Schnittleistung
Akku mit 2,0 Ah bis zu 250 m	2
Akku mit 4,0 Ah bis zu 500 m	2
Akku mit 6,0 Ah bis zu 750 m	2

Um die Laufzeit zu verlangern kann ein zusätzlicher Akku über eine autorisierte Kundendienstelle für Bosch Gartengeräte erworben werden.

Fehlersuche

Symptom Mögliche Ursache Abhilfe

Motor lauft nicht an Interne Verkabelung des Gartengerates defekt Wenden Sie sich an den Bosch Kundendienst

	Akku entladen Laden Sie den Akku
	Akku zu kalt/zu heiß Akku erwärmen/abkühlen halten
	Gras zu lang Max. erlaubte Grashöhe ist 30 cm mit der größten Schinthöheneinstellung
	Motorschutz hat angesprochen Motor abkühlen halten und größere Schinthöhe einstellen
	Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt	Richtig einsetzen
Gartengerät lauft mit Unterbrechungen	Interne Verkabelung des Gartengerätes defekt Wenden Sie sich an den Bosch Kundendienst
	Motorschutz hat angesprochen Motor abkühlen halten und größere Schinthöhe einstellen
Symptom Mögliche Ursache Abhilfe
Gartengerät hinterlässtunregelmäßigesSchnittbildund/oderMotor arbeitet schwer	Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
	Messer stumpf	Messer wechseln (siehe Bild K)
	Blockierungen möglich Gartengerät ausschalten und Stromkreisunter-brecher offenUnterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe)
	Messer falsch herum montiert Messer richtig herum montieren
Nach Einschalten desGartengeräts drehtsich das Messer nicht	Messer durch Gras befindert Gartengerät ausschalten und Stromkreisunter-brecher offenVerstopfung entfern (tragen Sie immer Garten-handschuhe)
	Messer mutter/-schraube lose Messermutter/-schraube festziehen (27 Nm)
Starke Vibrationen/Ge-räusache	Messer mutter/-schraube lose Messermutter/-schraube festziehen (27 Nm)
	Messer beschädigt	Messer wechseln (siehe Bild K)

Akku und Ladegerat

Symptome Mögliche Ursache Abhilfe
Rote Akku-Ladeanzeigeblinkt am LadegerätKein Ladevorgang möglich	Akku nicht (richtig) eingesetzt Akku korrekt auf Ladegerät setzen
	Akkukontakte verschmutzt Akkukontakte reinigen; z. B. durch mehrfachesEin- und Ausstecken des Akkus, ggf. Akku ersetzen
	Akku defekt Akku ersetzen
Akku-Ladeanzeigenleuchten nicht am La-degerät	Netzstecker des Ladegerätes nicht (richtig) ein-gesteckt	Netzstecker (vollständig) in die Steckdose einste-cken
	Steckdose, Netzkabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von ei-ner autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen halten

Wartung und Service

Akku-Pflege

Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfern den Sie den Akku sowie den Grasfangsack bevor Sie Wartungs-oder Reinigungserarbeiten durchführren.
Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Um eine optimale Nutzung des Akkus zu gewährleisten, be-achten Sie folgende Hinweise und Maßnahmen:

• Schützen Sie den Akku vor Feuchtigkeit und Wasser.
  Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
  Lagern Sie den Akku separat und nicht im Gartengerät.
• Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät.
  Die optimale Temperatur zur Aufbewährung des Akkus beträgt 5^
• Reinigen Sie gelegentlich die Luftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen frembe bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

14|English

Unter www.bosch-pt.de können Sie online Ersatzteile besteht oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Die enthaltenen Li-Ilonen-Akkus unterliegen den Anforderun-gen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.

Beim Versand durch Dritte (z.B. Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Gartengeräte, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Gartengeräte und Akkus/Batterien nicht in den Hausmüll!

Nur fur EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführten werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport.

English

Safety Notes

Opladen nicht möglichk

• Bescherm de accu gegen vocht en water.

Stojemissionsvardier beregnet iht. EN 60335-2-77

Stajemissionsværdier beregnet iht. EN 60335-2-77

Sekundär-/primarbatterier:

Li-jon:

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.cz

KypalbHn“A"kbbln 6bnrinehren wbyin dehre i keneinepe cre ca 6onab:

ДыбICКьсБмБ дени	ДБ(A)	7373	7373
ДыбICTьк Куат дени	ДБ(A)	8787	8787
“K” онлайн dэнсίздīгī	ДБ	=2,5	=2,5	=2,5	=2,5

Ah kannb Tep6eny MHI (yu 6afttbH BektopbIK KocbHdbcbl) XeHe "K" danciir EN 60335-2-77 cTahdapbHa caBenrineHRe

Ka3ak|235

		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
\( -a_h \)-Tepbělmeniömieszczna māni	\( M/c^2 \)	< 2,5 < 2,5 < 2,5 < 2,5
\( -"K" \)ønlseydənciizdi		= 1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

山yibin 3mncnmaHepi EN60335-2-77HOpMaBHa cai 6eJIineHren

KypaIbIH"A"KbIbIn 6enrIneHren WbyIn deHreNi KeNecinepe cai 6oIaIb:

Tel.: [phone]

Fax:[phone]

E-Mail:[e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa mozte pronaci na:
