AdvancedRotak 36660 - Mașină de tuns iarba BOSCH - Manual de utilizare gratuit

Tip de produs	Mașină de tuns iarba fără fir
Marcă	Bosch
Model	AdvancedRotak 36660
Tensiune nominală	36 V (baterie litiu-ion)
Lățime de tăiere	42 cm
Înălțime de tăiere	25 până la 80 mm (reglabilă)
Volumul coșului de colectare	50 L
Greutate (cu baterie)	16,5 kg
Tip de baterie	Litiu-ion (compatibilă Bosch 36 V)
Capacitate baterie recomandată	2,0 Ah până la 6,0 Ah
Autonomie (în funcție de baterie)	până la 750 m² cu baterie 6,0 Ah
Nivel de presiune acustică	73 dB(A)
Nivel de putere acustică	87 dB(A)
Vibrații	< 2,5 m/s²
Funcții principale	Tăiere, colectare frunze, reglaj centralizat al înălțimii de tăiere, ghidon pliabil
Întreținere	Curățare cu perie moale și uscată; schimbarea lamelor (cuplu 27 Nm)
Temperatură de funcționare	+5 °C până la +50 °C
Temperatură de încărcare	0 °C până la +45 °C
Umiditate	Nu utilizați în ploaie
Piese de schimb	Lame, baterii, încărcător; disponibile online (Bosch)
Garanție	Consultați service-ul post-vânzare Bosch

Întrebări frecvente - AdvancedRotak 36660 BOSCH

Care este autonomia mașinii de tuns iarba AdvancedRotak 36660?

Autonomia depinde de capacitatea bateriei. Cu o baterie de 2,0 Ah, puteți tunde până la 250 m²; cu 4,0 Ah până la 500 m²; și cu 6,0 Ah până la 750 m². Aceste valori sunt pentru iarbă fină și uscată la o înălțime de tăiere de 4 cm.

Cum se reglează înălțimea de tăiere?

Înălțimea de tăiere se reglează ușor cu ajutorul unei roți centrale. Este ajustabilă de la 25 la 80 mm în trepte. Consultați figura D din manual pentru mai multe detalii.

Ce tip de baterie se folosește cu această mașină de tuns iarba?

Utilizați exclusiv baterii Bosch Litiu-Ion 36 V originale. Bateriile altor mărci pot deteriora aparatul sau pot provoca accidente. Capacitățile recomandate sunt 2,0 Ah, 4,0 Ah sau 6,0 Ah.

Ce fac dacă motorul nu pornește?

Verificați mai întâi dacă bateria este încărcată și introdusă corect. Asigurați-vă că întrerupătorul este cuplat. Dacă bateria este prea caldă sau prea rece, lăsați-o să revină la temperatura camerei. Dacă problema persistă, contactați service-ul post-vânzare Bosch.

Pot folosi mașina de tuns iarba în ploaie?

Nu, este strict interzisă utilizarea sculei pe vreme ploioasă sau pe iarbă udă. Apa poate pătrunde în aparat și poate provoca șoc electric sau deteriorarea componentelor. Așteptați până când gazonul este uscat.

Cum se curăță mașina de tuns iarba?

Înainte de curățare, opriți aparatul, scoateți bateria și coșul de colectare. Folosiți o perie moale și uscată pentru a îndepărta resturile de iarbă. Nu utilizați niciodată un aparat de curățat cu presiune înaltă sau un furtun de apă. Purtați mănuși de grădină.

Cum se schimbă lamele?

Opriți aparatul și scoateți bateria. Purtați mănuși de protecție. Deșurubați șurubul central (cuplu de strângere 27 Nm) și înlocuiți lama cu o lamă originală Bosch. Strângeți șurubul la cuplul recomandat. Consultați figura K din manual.

Poate fi reîncărcată bateria în orice moment?

Da, bateria Litiu-ion poate fi reîncărcată parțial fără a-i reduce durata de viață. Încărcătorul inteligent gestionează încărcarea în mod optim. Este recomandat să încărcați complet bateria înainte de prima utilizare.

Care este temperatura de depozitare recomandată?

Depozitați mașina de tuns iarba și bateria într-un loc uscat la o temperatură cuprinsă între -20 °C și +50 °C. Temperatura optimă de depozitare a bateriei este de 5 °C. Evitați lăsarea bateriei în mașină vara.

Unde găsesc piese de schimb și service post-vânzare?

Piesele de schimb (lame, baterii, încărcătoare) sunt disponibile pe site-ul www.bosch-pt.com. Pentru service-ul post-vânzare în Franța, contactați Serviciul Clienți Bosch la 09 70 82 12 99 sau prin e-mail la [e-mail].

MANUAL DE UTILIZARE AdvancedRotak 36660 BOSCH

Instruţiuni privind siguranta

Atentie! Citi ci grijă urmatoarele instruţiuni. Familiarizati-va cu elementele de operareși utilizes area reglementară a sculei electrice de grădina. Păstrați la loc sigur

instruktunile de folosire in vederea unei utilizari ulcerioare.

Explicarea symbolurilor de pe scula electrica de grdina

Indicatie generala de avertizare a periculozitatai.

Citi instruclunile de folosire.

Aveṭi grijā ca personele
aflate in preajma sā nu fie
ranite de corpurile straine

aruncate.

Avertisment: Mentineti o distanţa sigură faţă de scula electrică de gradina CAT timplucrează.

Atentie: Nu atingeti cuititele care se rotesc. Cuititele sunt ascutite. Avei gija sa nu va getele.

Opriţi scula electrică de gradinași decuplatei disjunctorul inaintea ii lucrarilor de intreşinere sa sau dacă veți lasa scula a de gradina nesupravegheata pentru scurt tamp.

Nueste aplicabil.

Inainte de a atinge scula
electrica de gradina, astepta
pàna cand toate

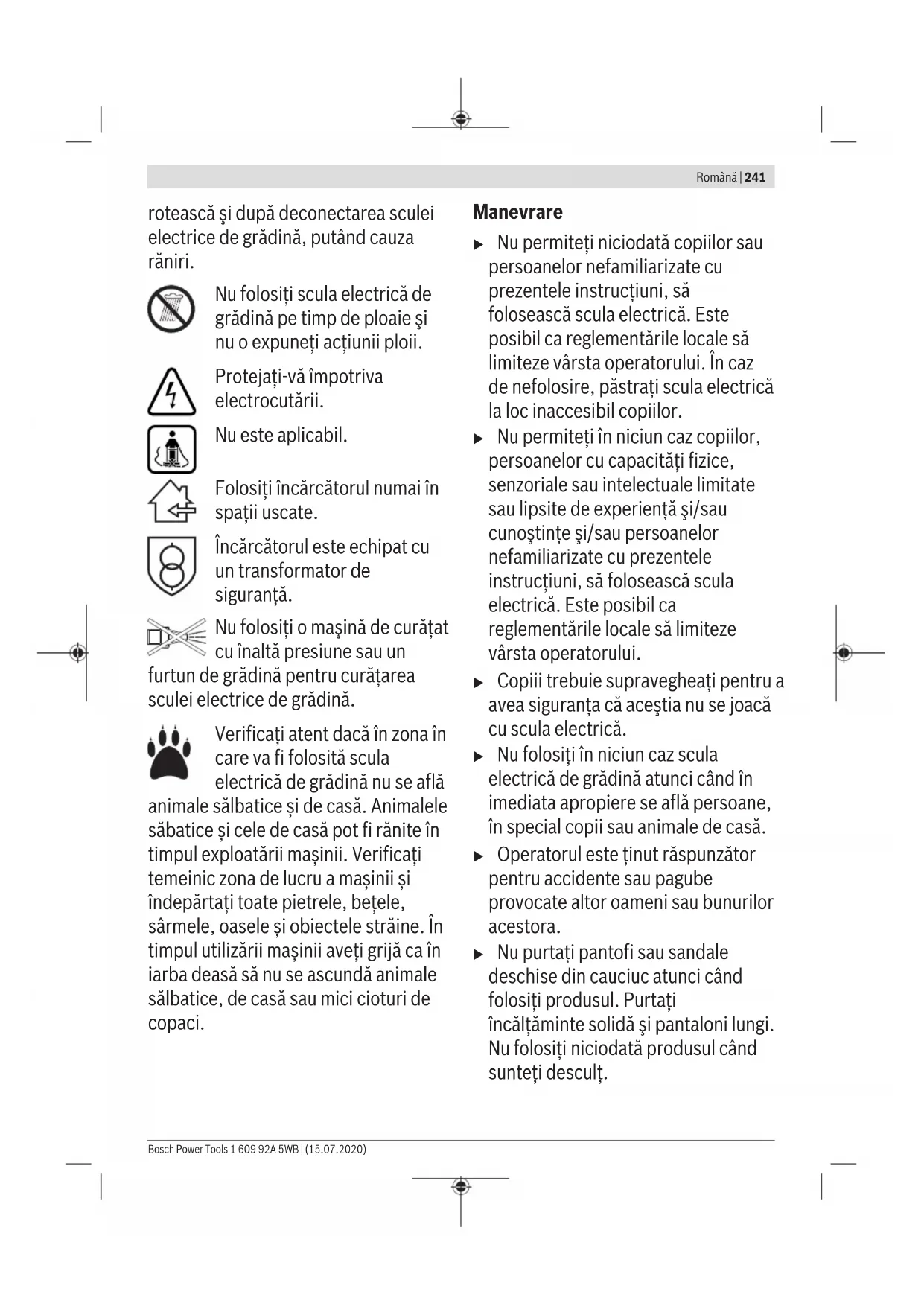

componentele acesteia se opresc complet. Cuţitele continua să se se mai

roteasca 日 dupa deconnectarea sculei electrice de gradina, putand cauzaraniri.

Nu folosi scula electrica de gradinapetimpde ploaiesin o expuneti actiunii ploii.

Protejati-va impotrivale electrocutarii.

Nueste aplicabil.

Nu folosi o masina de curatat cu inalta presiune sau un

furtun de gradina pentru curata area sculei electrice de gradina.

Verificanti atent dacă in zona in care va fi folositate scula electrică de gradina nu se afla

animale sälbatice.si de casa.Animalelesabatice si celede casa pot fi ranite intimpulexploatarii masinii.Verificati temeinic zona delucru a masinii si indeparta ti toate pietrele, beetele, sarmele,oasele si obiectele straine.In timpulutilizarii masinii aveigi grijacnjarba deasa sa nu se ascunda animale salbatice,de casa sau mici cioturi de copaci.

Manevrare

Nu permitei niciodata copiilor sa personelor nefamilizarate cu prezentele instructiuni, sa foloseasca scula electrica. Este posibil ca reglementarile locale sa limiteze varsta operatorului. In caz de nefolosire, pstra scula electrica la loc inaccesibil copiilor.
Nu permitei in niciun caz copiilor, personelor cu capacitati fizice, senzoriale sauinteuctuale limitate sau lipsite de experienta si/sau cunostinte si/sau personelor nefamiliarizecu prezentele instrutiuni, sa foloseasca scula electrica. Este posibil ca reglementarile locale sa limiteze varsta operatorului.
Copii trebuie supravegheati pentru a avea siguranta ca acestia nu se joacă cu scula electrică.
Nu folosiţi in niciun caz scula electrică de gradina atunci cand in imediata apropriere se afla persone, in special copii Sau animale de casa.
Operatorul este tinut raspunzator pentru accidente sau pagube provocate altero oameni sau bunurilor acestora.
- Nu puratai pantofi sau sandale deschise din cauciuc atunci cand folosiiti produsul. Puratai incaltaminte solida si pantaloni lungi. Nu folosiiti niciodata prodsul cand sunteti descult.

Inspecta atent suprafata pe care urmeaza sa o lucrati si indepartatu cu grijaja pietrele, beele, sarmele, oasele si alte corpuri straine.
Inainte deutilizare verificati vizual intotdeauna dac,cutitele, suruburilecutitelorcatsi blocul de cutite nu sunt uzate saudeteriorate. Pentru evitarea dezechilibrelor, inlocuiintotdeauna intregul set de cutite si suruburi decutite uzate saudeteriorate.
- Cositi numai la lumina zilei sau la lumina artificiala buna.
In condiţii meteo nefavorabile in special in caz de furtuna, nu lucrati cu masina de tuns iarba.
Pe cat posibil nu folosi scula electrica de gradina la tunderea ierbii ude.
Pasi intotdeauna incet, nu alergati niciodata repede.
Nu folosiţi in niciun caz scula electrică de gradina dacă aceasta prezintă dispositive de protectie, capace defe cate sau echipamente de siguranta care lipsesc, ca de exemplu bara de protectie sau coşul colector de iarba.
Pentru propria dumneavoastra protectie, va recomandam sa puratai casti antizgomot.
Nu folosi scula electrica dac a sunteti obosi tau bolnavi sau va aflatisub influenta alcoolului, adrogurilor sau a medicamentelor.

• Cosirea ierbii petaluzuri poate fi periculoasa:
• Nu cositi in panta foarte abrupta.
• Fiti intotdeauna atenti, astfel incat sa paşi in siguranța pe suprafetele inclinate sau pe iarba udă.
• Pe suprafetele inclinate cositi intotdeauna transversal si niciodata in sus si in jos.
  -La schimbarea directiei in pante fiti extrem de precauti.
  Fiti extrem de precauti atunci cand mergeti inapo i cu scula electrica de gradina sau o tragei spre dumneavoastr.
  In timpul cosirii impingeti scula electrica de gradina intotdeauna spre inainte si nu o trajei niciodata in directa corporuli dumneavoastra.
• Cuetitele trebuie sa se afle in repaus, atunci cand sunteti nevoiti să răturnati scula electrică de gradina in vederea transportului, cand traversati suprafete neplantate cu iarbași cand transporteți scula electrică spreși de la sectorul de cosit.

• Nu inclinati scula electrica de gradina la demarare sau in momentul pornirii motorului.
  Porni scula electrica de gradina conform celor descrie in instru ciunile de folosire si aveti grijsa va tinepi picioarele departe de piesele care se rotesc.

• Nu tini圭 mainile si picioarele in apropierea sau sub piesele care se rotesc.
  Păstrați o distanță sigură față de zona de aruncare a materialului tocat în timpul lucrului cu scula electrică de grădina.

• Nu ridicati respective nu transportati scula electrica de gradina cu motorul pornit.
  Avei grijca, in timpul depositarii, scula electrica de gradina sa se sprijine cu toate cele 4 roti pe podea.
  Ridicatu scula electrica de gradina numai tinand-o de manerul de transport. Manevrai cu grijama nnerul de transport.
  Nu aduceți modificari sculei electrice. Modificarile neautorizate pot afecta siguranta in exploatare a sculei dumneavoastră electrice si pot duce la amplificarea zgomotelor si vibratiilor acesteia.

Colectarea frunzelor

Forma cuțitului de colectare a frunzelor ii permite sa adune frunzele uscate cazute pe gazonul dumneavoastră. Pentru ca această functie sa duca la obtinerea unui rezultat optim, trebuie respectate următoarele:

• Colecta frunzele numai cu maşa regłata la inaltimea maxima de tăiere.

• Colectaţi numai frunzele cazute pe gazonul dumneavoastră.

• inainte de a colecta frunzele, inspectaţi suprafăta de lucru Şi tiniţi la distanţă oamenii, animalele de casa Şi autovehiculele.

Decuplate disjunctorul

• Intotdeauna cand va indeparta ti de scula electrica de gradina.
• Inainte de a elimina blocajele.
• Cand verificati, curatai sau lucrati la scula electrica de gradina.
• După o coliziune cu un corp străin, controlăi imediat scula electrică de gradina cu privire la deteriorări iar dacă este besoinar, schimbați cuțitul.
• Când scula electricăÎncepe să vibreze in mod neobisnuit (verificati imediat).

Intretinere

Putaţi intotdeauna manusi pentru gratăna, atunci cand manipulatacicutitele ascuţite saudacă lucrați in apropierea acestora.
Controlati dacă toate piulitele, bolurile si suruburile sunt bine fixate pentru ca sa se poata lucra in condiţii de siguranta cu scula electrică.
Controli regulat starea si gradul de uzura al cosului colector de iarba.
Controlati regulat starea si gradul de uzura al cosului colector de iarba.
Controli scula electrica si, din considerente legate siguranta,

inlocui, componentele uzate saudeteriorate ale acesteia.

Folosi numai cutitele de taiere prevazute pentru scula dumneavoastră electrică de gradina.
Asigura-i-va cã piesele nei utilize la schimbare provin de la Bosch.
Inainte de depositare asigurati-vá cáscula electricá este curata sinnu prezinta reziduuri. Dacā este necessities, curatati-o cu o perie moale, uscata.

Instruţiuni de sigurantași indicatorii pentru manipularea optimă a accumulatorului

• Inainte de a introduce accumulatorul in scula electrica de gradina, asigurati-va ca aceasta este oprita iar disjunctorul este decuplat. Introducerea unui accumulator intr-o scula electrica de gradina pornita poate duce la accidente.
  Folosi numai accumulatori Bosch prevazuti pentru această sculă electrică de gradina. Intrebuintarea alter acumulatori poate duce la raniri si pericol de incendiu.
  Nu deschideti accumulatorol. Exista pericol de scurtcircuit.

Protejati accumulatorul de caldura (de exemplu si de radiatili solare de lunga durata), de foc, apa si umezeal. Exist pericol de explozie.

Feriti accumulatorii inca nefolosi de contactul cu agrafe de birou, monezi, chei, suruburi sau alte obiecte metalice mici care ar putea cauza suntarea contactelor. Un scurcircuit intre bornele de contact ale accumulatorului poate provoca arsuri sau foc.
In caz de deteriorare sauutilizare neconforma acumulatorului, din acesta se pot degaja vapori. Lasaia sāpandrudä aer proaspāt iar in cazul aparitiei unor tulburāri, solicitati asistenta medicalà. Vaporii pot irita caïle respiratoriù.
Utilizi acumulator numai pentru produsele oferite de acelaşi producator. Numai astfel accumulatorul va fi protejat impotriv unei suprasolicitari periculoase.
In urma contactului cu obiecte ascutite ca de exemplu cuie sau surubelnite sau prin actiunea unor forte exteriorare asupra sa, accumulatorul se poate deteriorora. Se poate produce un scurtcircuit intern in urma carua

acumulatoru sa se aprinda, sa scoata fum, sa explodeze sau sa se suprinalcalzeasca.

Nu scurtcircuita acumulatorul. Exist pericol de explozie.
Protejati accumulatorulorimipotrivumazezeli aapei.
Depozitate scula electrica de gradina numai in domeniul temperaturil dontre -20oC si 50oC. Pe tamp de vara, de exemplu, nu lasati scula electrica de gradina in autovehicul.
Ocazional curatai fantele de ventilatie ale accumulatorului cu o pensula moale, curata si uscata.

Instruţiuni privind siguranta pentru incărcătoare

Citi toate instruunile si indicatiile privind siguranta. Nerespectarea

instructiunilor si indicativeor privind siguranta poate provoca electrocutare, incendiu si/sau

raniri grave.

Păstrați in bune condiții toate instrucțiunileși indicatorile privind siguranta in vederea consulțări viitoare.

Utilizati incarcatorul numai daca sunteti pe deplin informati asupra tuturor functiilor acestua si le puteti accesa fara restricti Sau daca ati fost instrui in mod corespunzator asupra lor.

Nu permitei in niciun caz copiilor, personelor cu capacitati fizice, senzoriale sauinteuctuale limitate sau lipsite de experieta si/sau cunostinte si/sau personelor nefamiliarizecu prezentele instruciuni, sa foloseasca incarcatorul. Este posibil ca prescriptiile nationale sa limiteze varsta operatorului.

Supraveghei copiii. Astfel vei avea siguranta ca, copii nu se joaccu incarcatorul.
- Incarcați numai accumulatori Li-lon Bosch avand o capacitate de 2,0 Ah (incepænd de la 10 celule de accumulator). Tensiunea accumulatoruluiui trebuie sa se potriveasca cu tensiunea de incarcare a incarcatorului. Nu

incarcai baterii de unica folosinta. In caz contrar exista risc de incendiu siexplozie.

Feriti incarcatorul de ploai si umezeal. Patrunderea apei in incarcator mareste riscul de electrocutare.

Mentineti curat incarcatorul. Din cauza murdariei exista pericol de electrocutare.
Inainte deutilizare,verificati incarcatorul,cablul s i stecherul.Nu folosi incarcatorul in cazul in care constatati deteriorari ale acestua.Nu descideti singuri incarcatorul si permitei repararea acestua numai de catre personal de specialitate corespunzator calificat si numai cu piese de schimb originale. Incarcatoarele,cablurile s stecherele defece maresc riscul de electrocutare.
Nu folosiţi incarcătorul pe o suprafata uşor inflamabila (de ex. hartie, materiale textile etc.) respectiv intr-un mediu inflamabil. Deoarece incarcătorul se incalzește in timpul procesului de incârcare, exista pericol de incendiu.
Nu obturati fantele de ventilatie ale incarcatorului. In caz contrar, incarcatorul se poate supraicalzi si este posibil sa nu mai fonctione in mod corespunzator.
Pentru o siguranta electrica sporita, recomandam utilizes a unui intrerupator automat de protectie impotriva tensiunilor periculoase cu un current de declansare de 30mA . Inante deutilizare, verificati intotdeauna intrerupatorul automat de protectie impotriva tensiunilor periculoase.

Simboluri

Urmatoarele symboluri sunt importante pentru citrea si intelegerea instructiunilor de folosire. Retinei simbolurile si

semnificatia acestora. Interpretarea corecta a simbolurilor va ajuta sa folositi mai bine si mai sigur scula electrica.

Simbol Semnificatie
	Directie de deplasare
	Direcția reactiei
	Puratați mânusî de protectie
	Greutate
	Pornire
	Oprire
	Actiune permisă
	Actiune interzisă
CLICK	Zgomot perceptibil
	Accesorii/piese de schimb

Utilizare conform destinatiei

Scula electrica de grdina este destinata pentru cosirea gazonului in sectorul privat.

Scula electrica de gradinu ne estedestinatata tairii, tunderi gardului viu, tocari materialului vegetal, etc.

Scula electrica de grdina este destinata tunderii gazonului la inaltima solului.

Date tehnice

Maşină de tuns iarba	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Număr de identificare	3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Tensiune nominală	V 36 36 36 36
Lățime carcasăcutîte	cm 42 42 42 46
Înlățime de tãiere mm 25 - 80 25 - 80 25 - 80 25 - 80
Volum coșcolector de iarba	150 50 50 50 50
Greunate conformEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Număr de series cezi plăcuța indicatorare a tipului sculei electrice de grădină

246 Romana

Maşină de tuns iarba	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Temperatură ambientă admisă
-întimpul incârcării	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-întimpul functiționării	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-întimpul depositării	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Accumulator Li-Ion Li-Ion Li-Ion Li-Ion
Tensiune nominală	V 36 36 36 36
Număr de identificare/capacitate
-2 607 336 913/1 607 A3502V	Ah - 2 x 2,0 --
-2 607 336 915/2 607 337047	Ah 4,0 - 4,0 4,0
-1 607 A35058	Ah - - - -
Număr celule de accumulator
-2 607 336 913/1 607 A3502V		-10 --
-2 607 336 915/2 607 337047		20 - 20 20
-1 607 A35058		- - - -

Toate valorile din prezentul manual au fost mAsurate pentruutilizare sub sau la 2000 metri deasupra nivelului marii.

Maşină de tuns iarba Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Număr de identificare		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Tensiune nominală V 36 36 36 36
Lățime carcasă cuțite cm 46 46 42 46
Înățime de tăiere	mm	25 - 80	25 - 80	25 - 80	25 - 80
Volum coș colector de iarba	150 50 50 50
Greunate conform EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5
Număr de series			vezi plăcuța indicatoare a tipului sculei electrice de grădină
Temperatură Ambientă admisă
-Întimpul incărcării	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
-Întimpul funțonării	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
-Întimpul depositării	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50

Romana|247

Maşină de tuns iarba Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Accumulator Li-Ion Li-Ion Li-Ion Li-Ion
Tensiune nominală V 36 36 36 36
Număr de identificare/capacitate
-2 607 336 913/1 607 A35 02V	Ah - - - -
-2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
-1 607 A35 058 Ah 6,0 6,0 - -
Număr celule de accumulator
-2 607 336 913/1 607 A35 02V		- - - -
-2 607 336 915/2 607 337 047		- - 20 20
-1 607 A35 058 20 20 - -

Toate valorile din prezentul manuau au fost masurate penta实用izare sub sau la 2000 metri deasupra nivelului marii.

Incărcător AL 3620 CV AL 36V-20
Număr de identificare UE 2 607 225 657 2 607 226 273
	UK	2 607 225 659 2 607 226 275
	AU	2 607 225 661 2 607 226 277
	KO	2 607 225 667 2 607 226 279
Current de incărcare A 2,0 2,0
Temp de incărcare (acumulator descârcat)
- Accumulator de 2,0 Ah	min	65	65
- Accumulator de 4,0 Ah	min	125	125
- Accumulator de 6,0 Ah	min	185	185
Greunate conform EPTA-Procedure 01:2014	kg	0,55	0,55
Clasa de proteție		☐/II	☐/II

Informatie privind zgomotul/vibranteile

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Valorile zgomotului emis au fost determinate conform EN 60335-2-77

Nivelul de zgomot evaluat A al sculei electrice este in mod normal:

-Nivel presiune sonorà	dB(A)	73 73	73 73
-Nivel putere sonorà	dB(A)	87 87	87 87
-Incertitudine K	dB	=2,5	=2,5	=2,5	=2,5

Valorile totale ale vibraților ah (suma vectorială a trei directii)și incertitudinea K au fost determinate conform

EN 60335-2-77

- Valoarea vibratilior emise \( {\mathrm{a}}_{\mathrm{i}} \)

\( \mathrm{m}/{\mathrm{s}}^{2} \)

< 2,5

< 2,5

< 2,5

< 2,5

248 Romana

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3600 HB9 604	3600 HB9 605	3600 HB9 607	3600 HB9 702
	3600 HB9 672	3600 HB9 673		3600 HB9 771
-Incertitudine Km/s	2	=1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872

Valorile zgomotului emis au fost determinate conform EN 60335-2-77

Nivelul de zgomot evaluat A al sculei electrice este in mod normal:

-Nivel presiune sonoră	dB(A)	73 73 73 73
-Nivel putere sonoră	dB(A)	87 87 87 87
-Incertitudine K dB		=2,5=2,5=2,5=2,5

Valorile totale ale vibratiilor ah (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform

EN 60335-2-77

- Valoarea vibratiilor emise \( {a}_{\mathrm{t}} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	\( < 2,5 < 2,5 < 2,5 < 2,5 \)
- Incertitudine Km/s	2	\( = 1,5 = 1,5 = 1,5 = 1,5 \)

Montareşifunctionare

Scopul actiunii Figura Pagina
Set de livrareA)	A 367
Desfacere márerului	B 368
Reglarea înăltimii de lucru
Montarea/demontarea coșului colector de iarba	C 369
Reglarea înăltimii de tăiere D 370
Montarea accumulatorului E 370
Functionare	F 371
- Introduçerea disjunctorului
- Pornire
- Cosire
- Oprire
- Scoterea disjunctorului
Extragerea accumulatorului G 372
Indicație de lucru „Cosire“ H 373
Indicator nival de umplere coș colector de iarba gol/plin	I 374
Strängerea márerului J 375
Întreținere/schimbare cuțite K 376
Alegerea accesorilor	L 376

A) Accesorile illustrate tau descripe nu sunt cuprinse in setul de livre rare standard. Puteti gasi accesoriile complete in programul nostru de accesoril.

Punere in functiune

Pentru siguranta dumneavoastră

Atentie! Opriti scula electrica de gradina, decuplatei disjunctorul si indepartati accumulatorol inaintea efectuarii lucrarilor de intrejinere si curatare. Acest lucru este valabil si in cazul in care cablul acestua este deteriorat, taiat sau incurcat.
Dupa deconectarea sculei electrice de gradinacutitele se mai rotesc inca din inertie tiimp de incacateva secunde.
Atentie: Nu atingeti cicut del taiere care se roteste.

Incarcarea acumulatorului

Accumulatorul este echipat cu un system de supraveghere a temperaturii care-i permite incarcarea numai in domeniul de temperaturi cuprins intre 0^ si 35^ . Prin aceasta se ajunge la o durata de viata indelungata a accumulatorului.

Notă: Accumulatorul este incârcat partial la livrare. Pentru asigurarea puterii maxime a accumulatorului, inainte de prima utilizes, incârcati complet accumulatorul in incârcator. Accumulatorul Li-ion poate fi incârcat in orice moment, fãra ca prin aceasta sa i se scurteze durata de viță. O intrerupere a procesului de incârcare nu dauneza accumulatorului.

Acumulator Li-Ion este protej automatriva descarcarii profunde prin „Electronic Cell Protection (ECP)". Candin acumulatoru s-a descarcat, produsul este deconnectat printrun circuit de protectie: Sula electrica de gradina nu mai functioneaza.

Dupá deconectarea automata a produsului nu mai apasaíntin continuare intrerupátorul pornit/oprit.

Accumulatorul se poate deteriora.

Respectaţi instruetiunile privind eliminare acumulatorului.

Introducerea/extragerea accumulatorului

Notă: Dacă nu se utilizeazeă accumulatori adecvati, se poate ajunge la deranjamente funzioniale sau defectarea sculei eletrice.

Introduci acumulatorul incarcat. Asigurat-va cacumulatorul este bine fixat in maner.

Pentru a extrage accumulatorul din scula electrica, apasati tasta de deblocare accumulator si scoateti accumulatorul.

Procesul de incârcare

Procesul de incarcare incepe imediat ce stecherul de la retea este introdux in priza si accumulatorolur in incarcatorul.

Prin procesul de incarcare inteligenta, starea de incarcare a accumulatorului este sesizata automat iar accumulatorul va fi incarcat cu un current de incarcare intotdeauna optim, in functie de temperatura si tensiunea sa.

In acest mod accumulatorul estemenajat,iar in cazul pastrarii sale in incarcator, el va fi intotdeauna incarcat la capacitate maxima.

Seminificaia elementelor indicatoare de pe incarcator (AL 3620 CV/AL 3640 CV/AL 36V-20)

Incarcarerapida

Procesul de incarcare rapida este semnalizat de clipirea indicatorului verde de incarcare a accumulatorului.

Element indicator la accumulator: In timpul procesului de incarcare cele trei LED-uri verzi se aprind unul dupa celalalt si se sting pentru scurt temp. Accumulatorul este complet incarcat, atunci cand cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute dupa ce accumulatorul s-a incarcat complet, cele trei LED-uri verzi se sting din nou.

Notă: Procesul de incârcare rapida este posibil numai dacă temperatura accumulatorului se situează in domeniul temperaturilor admise, vezi paragraful „Date tehnice".

Lumina continua a LED-ului indicator verte semnalizeaza faptul ca accumulatorul este complet incarcat.

In plus se aude pentru un interval de aprox. 2 secunde un semnal sonor care semnalizeaza acustic incarcarea la capacitatea maxima a accumulatorului.

In continuare accumulatorol poate fi scos 日 folosit imediat.

Dacă acumulatorul nu este introdus in incarcător, lumina continua a LED-ului indicator semnalizeaza fertul ca stecherul este introdus in priză iar incarcătorul este gata de fonctionare.

Temperatura accumulatorului sub 0^ s i peste 45^

Lumina continua emisa de LED-ul indicator rosu semnalizeaza faptul ca temperatura

acumulatorui se afla in afara domeniului temperaturilr admise pentru incarcare, vezi paragraful ,Date tehnice". Imediat ce temperatura revine in domeniul admis de temperaturi, incarcatorul comută automat pe incarcare rapida.

Daca accumulatorul se afla in afara domeniului temperaturilor de incarcare admise, se aprinde LED-ul rosu ale

acumulatorului in momentul introducerii acestua in incarcator.

Nu este posibila incarcarea

Dacă procesul de incârcare prezintă vre-un alt deranjament, acesta este indicat prin clipirea LED-ului indicator rosu.

Procesul de incarcare nu poate fi initiat iar incarcarea accumulatorului nu este posibila (vezi paragraful „Detectarea defectiunilor").

Indicati li privind incarcarea

In caz de incarcare continua, respectiv in cazul unor cicluri de incarcare care se succeed fara intrerupere, incarcatorul se poate incalzi. Acest fapt nu prezinta importanta si indicao o defectiune tehnica a incarcatorului.

Un timp de fonctionare considerabil redus dupa incarcare indica faptul ca accumulatorol este uzat si trebuie inlocuit.

Respectati instructiunile privind eliminarea.

Racirea acumulatorului (Active Air Cooling)

Fan controller-ul integrat in incarcator monitorizeazatemperature acumulatorului introduus in acesta. Dacatemperature acumulatorului depaseste 30^ ,accumulatorulva fi racit de un ventilator, panla temperatura optima deincarcare.Ventilatorul conectat genereaza un zgomot deventilitatie.

Daca ventilatorul nu functioneaz, temperatura acumulatorului se afl in domeniul optim al temperaturilor de incarcare sau ventilatorul este defect. In acest ultim caz, timul de incarcare a accumulatorului se prelungeste.

Indicaţii de lucru

Indicatorul nivelului de incarcare al accumulatorului

Accumulatorul este echipat cu un indicator al nivelului de incarcare, care semnalizeaza starea de incarcare a accumulatorului. Indicatorul nivelului de incarcare al accumulatorului consta din 3 LED-uri verzi.

Pentru a-l activa, actionati tasta pentru indicatorul nivelului de incarcare. Dupa 5 secunde indicatorul nivelului de incarcare se stinge automat.

Nivelul de incarcare se poate verifica si la accumulatorul extras.

Dacá, dupa actionarea tastei nu se aprinde niciun LED,
inseamna cá accumulatorol este defect s trebuie inlocuit.
Din motive de siguranta verificarea nivelului de incarcare se
poate face numai atunci cand scula electrica de gradina este
oprità.

In timpul procesului de incarcare cele trei LED-uri verzi se aprind unul dupa celalalt si se sting pentru scurt tamp. Accumulatorul este complet incarcat, atunci cand cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute dupa ce accumulatorul s-a incarcat complet, cele trei LED-uri verzi se sting din nou.

Indicatorul acumulatorului pentru supravegherea temperaturii

LED-ul rosu al indicatorului de supraveghere a temperaturi semnalizeaza faptul ca accumulatorol pau systemdul electronic al sculei electrice de gradina (cu accumulatorol introdus) nu se afla in domeniul optim de temperaturi. In acest caz scula electrica de gradina nu functioneaza deloc sau nu functioneaza la puterea maxima.

Supravegherea temperaturii accumulatorului

LED-ul rosu clipeste in momentul apasarii tastei sau a intrerupatorului pornit/oprit (cu accumulatorol introdus); Temperatura accumulatorului este in afara domeniului temperaturilor del lucru admise.

La o temperatura de peste 70^ accumulatorul intrupe alimentarea, pana cand se ajunge din nou in domeniul optim al temperaturil.

Supravegherea temperaturii systemulii electronic al sculei electrice de gradină

LED-ul rosu luminează continuu in momentul apăsării intrerupătorului pornit/oprit: Temperatura systemului

electronic al sculei electrice de gradină este sub 5°C sau peste 75°C.

La o temperatura de peste 90^ sistemasl electronic al sculei
electronice de gradina se deconnecteaza, pana in momentul
in care temperatura ajunge din nou in domeniul
temperaturilor de lucru admise.

Capacitate de taiere (durata de fonctionare a accumulatorului)

Capacitatea de taiere (durata de functiOnare a acumulatorului) depinde de characteristiche gazonului, de ex. de desimeia ierbii, umiditate, lungimea firului de iarba si de inaltima de taiere.

Pornirea si oprirea freventa a sculei electrice de gradina in timpul procesului de cosire reduce de asemeni capacitatea de taiere (durata de fonctionare a accumulatorului).

Pentru optimizarea capacitatei de taiere (duratei de fonctionare a accumulatorului) se recomanda cosirea mai freventa a ierbii, reducerea inaltimii de taiere si o viteza de lucru adevata.

Exemplul de mai jos arata rela tia dentre inaltimea de taiere si capacitatea de taiere pentru un accumulator incarcat.

Conditi di taliere

Capacitate de tãiere

Acumulator de 2,0 Ah pânã la 250 m

Acumulator de 4,0 Ah pânã la 500 m

Acumulator de 6,0 Ah pânã la 750 m

Pentru prelungirea duratei de functonare se poate achizitiona un accumulator suplimentar de la un centru autorizat de asistenţă tehnicași service post-vanzari pentru scule electrice de grădina Bosch.

Detectarea defeciunilor

Symptom Cauza posibila Remediere

Motorul nu pornește Cablajul intern al sculei eletrice de grădină este defect	Adresați-va centrului de serviceși asistențăclienti Bosch
Acumulator descărcat Încărcați accumulatorul
Acumulatorul este prea rece/pra fierbinte Lăsați accumulatorul să se Încălzeasca/råceasca
Iarba are firul prea lung Înălțimea maxim admisă a ierbii este de 30 cm corespunzător reglajului maxim al Înălțimii de tăiere
S-a activat proteția motorului Lăsați motorul să se răceascași reglăți o Înălțime de tăiere mai mare

Symptom Cauza posibila Remediere

	Disjunctorul nu este introduc corect/complet A se introduce corect
Scula electrică de grădinala functionează cu intreruperi	Cablajul intern al sculei electrice de grădina este defect	Adresati-va centrului de serviceși asistențăclienti Bosch
	S-a activat proteția motorului Lăsași motorul să se răceascăși reglate o inalțime de tăiere mai mare
Scula electrică de grădinala lasă in urmă un aspect nereglulat al tăieriiși/ sau motorul lucrează cu dificultate	Înăltimea de tăiere este prea mică Reglă o inalțime de tăiere mai mare
	Cuțul este tocit	Schimbați cuțul (vezi figurar K)
	Înfundare posibilă Opriți scula electrică de grădinași decuplatei disjunctorul	Verificăți partea inferioriară a sculei electrice de grădinași, dacă este cazul, Îndepărtăți resturile de iarbă (purtăi intotdeaunași de grădină)
	Cuțul a fost montat greșit Montăși corect cuțul
Cuțul nu se rotește după pornirea sculei electrice de grădină	Cuțul este blocat de resturi de iarbă Opriți scula electrică de grădinași decuplatei disjunctorul	Îndepărtăți blocajele (purtăi intotdeaunași de grădină)
	Piulța/șrubul cuțului este slăbit Strângeti bine piulța/șrubul cuțului (27 Nm)
Vibratai/zgomote puternice	Piulța/șrubul cuțului este slăbit Strângeti bine piulța/șrubul cuțului (27 Nm)
	Cuțul este deteriorat	Schimbați cuțul (vezi figurar K)

Accumulator Şi Incarcator

Simptome Cauza posibila Remdiere

Indicatorul roșu deincârcare alacumulatorului clippeștela incârcățorNu este posibilăincârcarea	Acumulatorul nu este introdus (correct) Fixați corect acumulatorul în incârcățor
	Contactele acumulatorului sunt murdare Curățați contactele acumulatorului; de ex.introduçândși extrăgând de mai multe oriaccumulatorul, dacă este cazul înlocuițiacumulatorul
	Acumulator defect înlocuiți acumulatorul
Indicatoarele deincârcare aacumulatorului nu luminează	Stecherul incârcățorului nu este introdus (correct)ün priza de current	Introduceți (complet) ștecherul în priza de current
	Priza de current, cabul del alimentare saucincârcățorul sunt defe cate	Verificăți tensiunea retelei, dacă este cazulducersiincârcățorul pentru verificare la un centuuro autorizat de serviceși asistență tehnica post-vânzări pentru scule electrice Bosch

Intretnere si service

Intretinerea accumulatorului

Atentie! Opriţi scula electrică de gradina, decuplate disjunctorulși indepartaşi acumulatorulși cosul de colectare a ierbii inaîte de a efectua lucrări de intretinere sau curătare.
Puta intotdeauna manusi pentru gradina, atunci cand manipulati cutitele ascutite sau dacla lucrati in apropierea acestora.

Respectaţi următoarele indicazioni si luari următoarele masuri menite să permita utilizarea optima acumulatorului:

Protejati accumulatorol impotriva umezelii si a apei.

Depozitate scula electrica de gradina numai in domeniul temperaturil dentre -20°C s i 50°C. Pe tamp de vară, de exemplu, nu lasati scula electrica de gradina in autovehicul.
Depozitate acumulatorul separat si nu in scula electrica de gradina.
- Nu lasati accumulatorul in scula electrica de gradina in cazul expunerii la radiati solare directe.
- Temperatura optima de depositare a accumulatorului este de 5^
Ocazional curata fantele de ventilatie ale accumulatorului cu o pensula moale, curata si uscata.

Un timp de fonctionare considerabil redus dupa incarcare indica faptul ca acumulatoru este uzat si trebuie inlocuit.

Serviciu de asistență tehnica postvanzăriși consultanță clienti

Serviciul nostru de asistentă tehnica raspunde intrebárilor tale atat in ceea ce priveste intre tinerea si repararea produsului tau, CAT si referitor la piesele de schimb. Pentru desenele descompuse si informatiu privind piesele de schimb, poti de asemenea sa accesezi: www.bosch-pt.com Echipa de consultantă Bosch i sta cu placere la dispozţie pentru a te ajuta in chestiuni legate de produsele noastre si accesoriile acestora.

In caz de reclamati sicomenzi de piese de schimb,te rugam sa specifici neaparat numarul de identificare compus din 10 cife, indicat pe placuta cu date tehnice a produsului.

Romania

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

In cazul expediereri di catre terti (de exemplu transport aerian sau casa de expeditii) trebuie respectate cerintele speciale privind ambalejele si marcarea. In acest caz, la pregatirea coletului trebuie sa se consulte un expert in domeniul marfurilor periculoase.

Expediati accumulatorii numai daca acestia prezintacarcasia intacta. Acoperiti cu banda adeziva contactele descise si ambalati astfel accumulatorii incat acestia sa nu se poata deplasa in interiorul ambalajului. Respectati si alte eventuale norme nationale din domeniu.

Eliminare

Sculele electrice de gradina, accumulatorii, accesorile si ambalajele trebuie directionate catre o statie de revalorificare ecologica.

Nu aruncai sculele electrice de gradina si acumulatori/baterile in gunoiul menajr!

Numai pentru tările UE:

Conform Directivei Europene 2012/19/UE, echipamentele electrice si electronice uzate si, conform Directivei Europene

2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat si directionate catre o statie de reciclare ecologica.

Accumulatori/baterii:

Li-Ion:

Và rugam sá respectaţi indicatiiile de la paragraful Transport.

Былгарскn

Yka3aHn 3a 6e3OpacHa pa6oTa BnHMaHHe! PpOcTeTe yka3aHnra Tno-DoNy BnHMaTeNo. 3aNo3HaIte ce do6pe c o6cnyKbAsnte enemEnTH n HaunHbT Ha pa6oTa c npOdykTa. 3ana3eTe pbKOBoDCTBOTO 3a ekCnIloatauHa 3a NoI3BaHe I0-KbCHO.
