Toote tüüp	Juhtmevaba muruniiduk
Bränd	Bosch
Mudel	AdvancedRotak 36660
Nimipinge	36 V (liitium-ioon aku)
Lõikelaius	42 cm
Lõikekõrgus	25 kuni 80 mm (reguleeritav)
Kogumiskorvi maht	50 L
Kaal (koos akuga)	16,5 kg
Aku tüüp	Liitium-ioon (ühilduv Bosch 36 V)
Soovitatav aku mahutavus	2,0 Ah kuni 6,0 Ah
Tööaeg (sõltuvalt akust)	kuni 750 m² 6,0 Ah akuga
Helirõhu tase	73 dB(A)
Helivõimsuse tase	87 dB(A)
Vibratsioon	< 2,5 m/s²
Peamised funktsioonid	Niitmine, lehtede kogumine, tsentraalse lõikekõrguse reguleerimine, kokkupandav käepide
Hooldus	Puhastamine pehme kuiva harjaga; lõiketerade vahetamine (pöördemoment 27 Nm)
Töötemperatuur	+5 °C kuni +50 °C
Laadimistemperatuur	0 °C kuni +45 °C
Niiskus	Ärge kasutage vihma käes
Varuosad	Lõiketerad, akud, laadija; saadaval veebis (Bosch)
Garantii	Konsulteerige Bosch müügijärgse teenindusega

Korduma kippuvad küsimused - AdvancedRotak 36660 BOSCH

Mis on AdvancedRotak 36660 muruniiduki tööaeg?

Tööaeg sõltub aku mahutavusest. 2,0 Ah akuga saate niita kuni 250 m²; 4,0 Ah akuga kuni 500 m²; ja 6,0 Ah akuga kuni 750 m². Need väärtused kehtivad peene kuiva rohu korral lõikekõrgusel 4 cm.

Kuidas reguleerida lõikekõrgust?

Lõikekõrguse saab hõlpsasti reguleerida keskse rattakese abil. See on reguleeritav vahemikus 25 kuni 80 mm sammude kaupa. Täpsema teabe saamiseks vaadake juhendi joonist D.

Millist tüüpi akut selle muruniidukiga kasutada?

Kasutage ainult originaalseid Bosch Liitium-ioon 36 V akusid. Teiste kaubamärkide akud võivad seadet kahjustada või põhjustada õnnetusi. Soovitatavad mahud on 2,0 Ah, 4,0 Ah või 6,0 Ah.

Mida teha, kui mootor ei käivitu?

Kõigepealt kontrollige, et aku on laetud ja korralikult sisestatud. Veenduge, et lüliti on sisse lülitatud. Kui aku on liiga kuum või liiga külm, laske sellel naasta toatemperatuurile. Kui probleem püsib, võtke ühendust Bosch müügijärgse teenindusega.

Kas muruniidukit saab kasutada vihma käes?

Ei, seadet on rangelt keelatud kasutada vihmase ilmaga või märjal rohul. Vesi võib tungida seadmesse ja põhjustada elektrilöögi või kahjustada komponente. Oodake, kuni muru on kuiv.

Kuidas puhastada muruniidukit?

Enne puhastamist lülitage seade välja, eemaldage aku ja kogumiskorv. Eemaldage murujäägid pehme kuiva harjaga. Ärge kunagi kasutage kõrgsurvepesurit ega kastmisvoolikut. Kandke aianduskindaid.

Kuidas vahetada lõiketerasid?

Lülitage seade välja ja eemaldage aku. Kandke kaitsekindaid. Keerake keskmine kruvi lahti (pingutusmoment 27 Nm) ja asendage tera originaalse Bosch teraga. Pingutage kruvi soovitatud momendini. Vaadake juhendi joonist K.

Kas akut saab igal ajal laadida?

Jah, liitium-ioon akut saab osaliselt laadida ilma selle eluiga lühendamata. Arukas laadija haldab laadimist optimaalselt. Enne esimest kasutamist on soovitav aku täielikult laadida.

Mis on soovitatav säilitustemperatuur?

Hoidke muruniidukit ja akut kuivas kohas temperatuuril -20 °C kuni +50 °C. Aku optimaalne säilitustemperatuur on 5 °C. Vältige aku jätmist autosse suvel.

Kust leida varuosasid ja müügijärgset teenindust?

Varuosad (lõiketerad, akud, laadijad) on saadaval veebisaidil www.bosch-pt.com. Prantsusmaa müügijärgse teeninduse jaoks võtke ühendust Bosch klienditeenindusega numbril 09 70 82 12 99 või e-posti aadressil [e-mail].

KASUTUSJUHEND AdvancedRotak 36660 BOSCH

Tähelepanu! Lugege järgmised juhised tāhelepanelikult LABi.

Tutvuge aiatooeriista ja selle juhtkomponentide nouetekohase kasutusega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.

Aiatooriistal olevate sumbolite selgitus

Uldine oht.

Lugege kasutusjuhend labi.

Veenduge, et eemale
paiskuvad võrkehad ei
vigasta laheduses viibivaid

inimesi.

Hoiatus: Hoidke tootavast seadmest ohutusse kaugusse.

Ettevaatust: Arge katsuge poorlevaid loiketerasid. Loiketerad on uliteravad.

Säilitage ettevaatlikkus, et kaitsta somi ja verbaid loikevigastuste eest.

Enne hooldus- voipuhastustööde tegemist ja puhkudel, kui jatate

Arge katsuge aiatooriista kæga enne, kui selle koik osad on täielikult seiskunud.

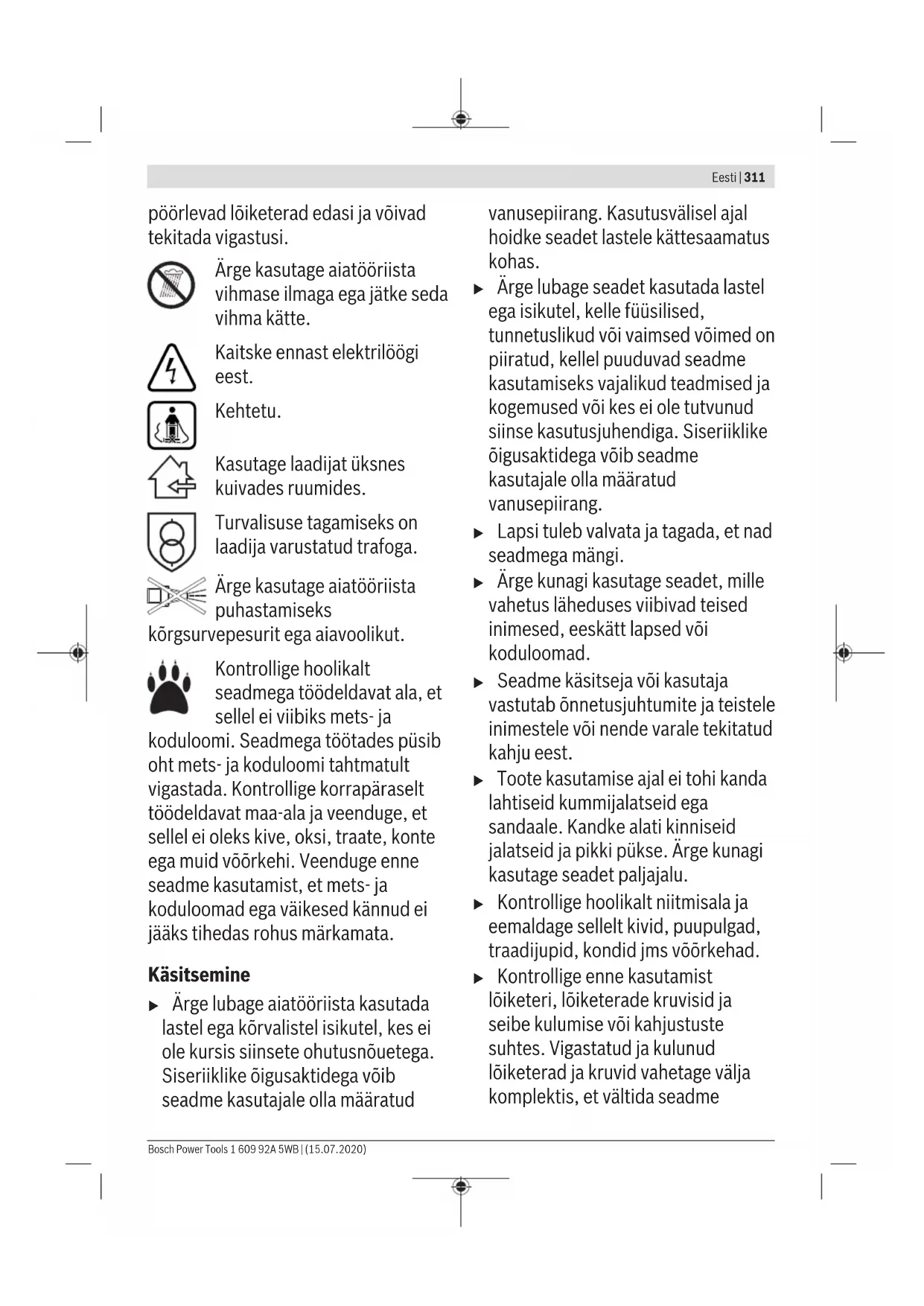

Pärast seadme valjalulitamist

pörlevad lokieterad edasi ja voivad tekitada vigastusi.

Arge kasutage aiatooeriista vihmase ilmaga ega jatke seda vihma katte.

Kaitske ennast elektrilooigi eest.

Kehtetu.

Kasutage laadjat uksnes kuivades ruumides.

Turvalisuse tagamiseks on laadija varustatud grafoga.

Arge kasutage aiatooeriesta puhastamiseks

körgsurvesapurit ega aiavoolikut.

Kontrollige hoolikalt
seadmega toedeldavat ala, et
sellei viibiks mets- ja

koduloomi. Seadmega toötades püb oht mets- ja koduloomi tahtmatult vigastada. Kontrollige korraparaselt toödeldavat maa-ala ja veenduge, et sellei oleks kive, öksi, traate, konte ega muid vörkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega väikesed kännud ei jäaks tihedas rohus markamata.

Käsitsemine

Arge lubage aiatooriista kasutada lastel ega korvalistel isikutel,kes ei ole kursis siinsete ohutusnouetega. Siseriiklike oigusaktidega voib seadme kasutajale olla märaratud

vanusepiirang. Kasutusvalisel ajal hoidke seadet lastele kattesaamatus kohas.

• Arge lubage seadet kasutada lastel ega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud, kelle puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused voi kei ole tutvunud sinse kasutusjuhendiga. Siseriiklike oigusaktidega voib seadme kasutajale olla märaratud vanusepiirang.
  Lapsi tuleb valvata ja tagada, et nad seadmega mangi.
  Arge kunagi kasutage seadet, mille vahetus laheduses viibivad teised inimesed, eeskatt lapsed voik Koduloomad.
  Seadme käsitseja voi kasutaja vastutab onnetusjuhtumite ja teistele inimestele voi nende varale tekitatud kahju eest.
  Toote kasutamise ajal ei tohi kanda lahtiseid kummijalatseid ega sandaale. Kandke alati kinniseid jalatseid ja pikki pukse. Arge kunagi kasutage seadet paljajalu.
  Kontrollige hoolikalt niitmisala ja eemaldage sellelt kivid, puupulgad, traadjupid, kondid jms võörkehad.
  Kontrollige enne kasutamist loiketeri, loiketerade kruvisid ja seibe kulumise voi kahjustuste suhtes. Vigastud ja kulunud loiketerad ja kruvid vahetage valja komplektis, et valtida seadme

312|Eesti

viskumist kaalu ebauhtlase jaotumise totu.

• Niitke muru ainult paevavalgel voi hea kunstvalgustusega.
  Arge kasutage muruniidukit halva ilma voi aikese korral.
  Vöimalusel arge kasutage niidukit, kui muru on mārg.
  Kondige rahulikus tempos, arge rutake.
  Arge kasutage aiatooeriista ilma kaitseseadiste ja kateteta voi kui need on kahjustatud, nt porkekaitse ja/voi murukogur.
  Soovitame kasutada kuulmiskaitsevahendit.
  Arge kasutage seadet, kui olete vasinud, haige voi alkoholi, uimastite voi ravimite moju all.
  Kallakul voi nolval tootamine voib olla ohtlik:

• argeniiitke vaga jarske nolvu.

• veenduge, et seisate jarsul nolval voi marjal murul kindlalt pusti.
• niitke nolval alati ristisuunas, mitte üles-alla.
• olge nolval suunda muutes aarmiselt ettevaatlik.
  Olge vaga ettevaatlik, kui tombateniudukit voi liigute selega selg aes.
  Lukake niidukit alati otsesuunas, arge tommake seda enda poole.
  Löiketerad peavad olema seiskunud, kui peate niidukit transportimiseks kallutama, kui sõidate üle mittehaljasala või kui viite niiduki niidetavale alale või sellelt āra.

Arge kallutage niidukit mootori kaivitamisel.
Lulitage niiduk kasutusjuhendis toodud viisil sisse ja veenduge, et Teie jalad on poorlevatest osadest piisaval kaugusel.
Arge viige omakasi ja jalgu poorlevate osade lahedusse ega alla.
Olge niites niiduki valjaviskeavast ohutus kauguses.
Arge kunagi tostke ega kandke aiatooriista tootava mootoriga.
Pörake tāhelepanu sellele, et seadeisaks hoiustamise ajal köigi 4rattaga kindlalt maapinnal.
Kasutage seadme tostmiseks ainult kandekäepidet. Käige käepidemega ettevaatlikult ringi.
Seadetei tohi mingil moel muuta.

Keelatud muudatuste tottu voib seade tekitada suuremat mura ja vibratsiooni, samuti voib see parrssida tooriista ohutust ja vahendada selle voimsust.

Lehekogumine

Lehekogumisteral on selline kuju, mis voimaldab mahalangenud lehed murult kokku koguda. Funktsiooni torgeteta toimimiseks tuleb jargida jargmisi juhiseid:

• koguge lehti ainult maksimaalselt loikekorguselt
• koguge lehed kokku ainult endamurupratsilt
  -vaadake ala enne lehekogumist üle ja veenduge, et laheduses ei ole

inimesi, koduloomi, autosid ega klaasesemeid.

Elektritoite katkestusluliti tuleb aktiveerida

• alati, kui aiatööriista juurest lahkute,
• enne tõrgete ja takistuste körvaldamist,
• enne, kui asute aiatöörista kontrollima, puhastama voi remontima,
• pärast vörkehaga kokku
  pörkamist; kontrollige aiatööriista
  kohe kahjustuste suhtes ja
  vahetage vajadusel loiketera uue
  vastu,
• kui aiatöörist hakkab ebaharilikult vibreerima (kontrollida kohe).

Hooldus

Kandke alati tookindaid, kui kasetete niidukit voi tootat eravate loiketerade alas.

Seadme tooohutuse tagamiseks veenduge, et koik mutrid, poldid ja kruvid on kovasti kinni keeratud.
Kontrollige murukogurit regulaarselt kolumise suhtes.
Kontrollige murukogurit regulaarselt kolumise suhtes.
Kontrollige seadet ja asendage tooohutuse tagamiseks kulunud ja kahjustatud osad uute vastu.
Kasutage uksnes selle aiatooriista jaoks ette nahtud loiketerasid.
Veenduge, et varuosad pärinevad Boschilt.

Enne hoiustamist veenduge, et seade on puhas ja et selle külge kinnitunud mustus on eemaldatud. Vajadusel puhistage seade pehme kuiva harjaga.

Ohutusjuhised ja markused aku optimaalseks kasutamiseks

Enne aku paigaldamist veenduge, et aiatooriist on valja lilitud ja elektritoite katkestusluliti on aktiveeritud. Aku paigaldamine sisselulitud aiatooriista sisse voib kaasa tuua vigastusi.
Kasutage ainult Bosch-akusid, mis on selle tööriista jaoks ette nähtud. Teistlaadi akude kasutamine voib pohjustada vigastusi ja suurendada talekahju ohtu.
Arge avage akut. Esineb luhise oht.

Kaitske akut kuumuse (nt ka pideva päikesekirguse), tule, vee ja niiskuse eest. Pusib plahvatusht.

Kasutusvalisel ajal hoidke aku eemal kirjaklambritest, muntidest, votmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis voivad tekitada akuklemmide vahel lühise. Akuklemmide vaheline lihis voib pojhustada pletalusi voi tulekahu.
Aku kahjustamisel ja mittesihiparasel kasutusel voib akust eralduda aure. Ohutage ruumi ja poorduge kaebuste korral arsti poole. Aurud voivad tekitada hingamisteede arritusi.
Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
▶ Teravad esemed, näiteks naelad voi kruvikeerajad, samuti lögid, porutused jmt voivad akut kahjustada. Akukontaktide vahel voib tekkida lihis ja aku voib suttida, suitsema hakata, plahvatada voi üle kuumeneda.
Arge tekitage akus lihist. Pusib plahvatusoht.
Kaitske akut niiskuse ja vee eest.
Hoistage aiatooiista ja akut temperatuirivahemikus - 20^ kuni 50^. Arge jatke akut nt suvel kuuma autosse.
▶ Puhastage aku ñhutusavasid pehme, puhta ja kuiva pintsliga.

Ohutusnöuded akulaadjiga umberkämisel

Lugege kolk ohutusnouded ja juhised labi. Ohutusnouete ja -juhiste eiramine voib kaasa tuua elektrilooigi, tulekahju ja/voi raskeid vigastusi.

Hoidke koki ohutusnoued ja -juhised edaspidiseks kasutamiseks alles.

314|Eesti

Kasutage akulaadijat uksnes siis, kui olete aku koikide funktsoonidega kursis, oskate neid piiramult kasutada voisisiis, kui olete vastavalt instrueritud.

Arge lubage akulaadijat kasutada lastel ega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud voi kelle puuduvad tooriista kasutamiseks vajalikud teadmised ja kogemused voi kei es ei ole tutvunud kaesoleva kasutusjuhendiga. Siseriiklike oigusaktidega voib tooriista kasutajale olla maaratud vanusepiirang.
Arge jatke lapsi jarelevalteta. Sellega tagate, et lapsed ei saa laadijaga lubamatult mangida.
Laadige ainult Boschi liitiumoonakusid, mille mahtuvus on vahemalt 2,0 Ah (alates 10 akuelementi). Akupinge peab vastama akulaadija laadimispingele. Arge laadige uhekordseid patareisid. Vastasel korral pusib tulekahju- ja plahvatusoht.

Hoidke laadijat vihma ja niiskuse eest.

Akulaadjasse imbunud vesi suurendab elektriloojohtu.

Hoidke laadimisseade puhas. Maardumine suurendab elektrilooi ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, vorgujuhe ja pistik üle. Kahjustuste tuvastamise korral arge votke laadimisseadet kasutusele. Arge avage laadimisseadet ise ja laske seda parandada ainult asjaomasega kvalifikatsooniga spetsialistidel, kes kasutavad originalvaruosi. Kahjustada saanud laadimisseadmed, vorgujuhtmed ja pistikud suurendavad elektrilögi ohtu.

Arge kasutage laadimisseadet kergesti suttival aluspinnal (nt paber, kangas) ega tuleohtlikus keskkonnas. Laadimisseade laheb kasutamisel kuumaks, tekitades polengu ohu.
Arge katke akulaadija ohtusavasid kinni. Vastasel korral voib laadija ule kuumeneda ega pruugi enam nouetekohaselt totada.
Elektriohutuse suurendamiseks soovitatakse kasutada rikkevoolukaitset, mille max rakendumisvool on 30mA Kontrollige rikkevoolukaitselilit alati enne kasutust.

Sumbolid

Kasutusjuhendi lugemisel ja moistmisel on abiks jargmised sumbolid. Pudke sumbolid ja nende tahendused meelde jatta. Sumbolite moistmine aitab kasutada seadet tohusamalt ja ohutumalt.

Sümbool Tähendus
↑	Liikumissuund
	Reaktsionisund
	Kandke kaitsekindaid
	Kaal
	Sisselülitamine
	Väljalulitamine
√	Lubatud toiming
×	Keelatud toiming
CLICK	Kuuldav heli
	Tarvikud/varuosad

Sihipärane kasutus

Seade on moeldud muru niittmisesk koduaedades.

Aiatöörliest ei ole ette náhtud hekkide pugamiseks, trimmerdamiseks jms.

Aiatöörist on moeldud muru niitmiseks maapinna korguselt.

Tehnilised andmed

Muruniiduk AdvancedRotak		36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Tootekood		3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
		3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
nimlpinge V 36 36 36 36

Eesti 315
Köki siinss juhises toodud vaartused on moedetud kasutuseks 2000 meetri korgusel merepinnast voi alla seda.

Muruniiduk AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Löketerakorpuse laius	cm 42 42 42 46
Löikekörgus mm 25 - 80 25 - 80 25 - 80 25 - 80
Murukogumiskoti maht	L 50 50 50 50
Kaal EPTA-menetluse 01:2014 järgi	kg 17,5 16,5 17,5 17,5
Seerianumber vt aiatöörija tüübisildilt
Lubatud ümbrustemperatuur
- laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
aku lithium-ionl lithium-ion lithium-ionl lithium-ion
Nimpinge V 36 36 36 36
artiklikood/mahtuvus
- 2 607 336913/1 607 A3502V	Ah	-	2 x 2,0	-	-
- 2 607 336915/2 607 337047	Ah	4,0	-	4,0	4,0
- 1 607 A35058	Ah	-	-	-	-
Akuelementide arv
- 2 607 336913/1 607 A3502V		- 10	-	-	-
- 2 607 336915/2 607 337047		20	- 20 20
- 1 607 A35058		-	-	-	-

Muruniduk		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Tootekood		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
nimipinge	V	36	36	36	36
Löiketera korpuse laius	cm	46	46	42	46
Löikekörgus	mm	25 - 80	25 - 80	25 - 80	25 - 80
Murukogumiskoti maht	L	50	50	50	50
Kaal EPTA-menetluse 01:2014 järgi	kg	17,5	17,5	17,5	17,5

316|Eesti

Muruniiduk AdvancedRotak 36-850		AdvancedRotak 36-890	AdvancedRotak 36-905	AdvancedRotak 36-950
Seerianumber vt aiatöörista tübisildilt
Lubatud ümbrustemperatuur
- laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
aku liitium-ionl liitium-ionl liitium-ionl liitium-ion
Nimipinge V 36 36 36 36
artiklikood/mahtuvus
- 2 607 336 913/1 607 A35 02V	Ah - - - -
- 2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
- 1 607 A35 058 Ah 6,0 6,0 - -
Akuelementide arv
- 2 607 336 913/1 607 A35 02V		- - - -
- 2 607 336 915/2 607 337 047		- - 20 20
- 1 607 A35 058		20 20 - -

Koi siinses juhises toodud vaartused on moedetud kasutuseks 2000 meetri korgusel merepinnast voi alla seda.

Laadija		AL 3620 CV	AL 36V-20
Tootekood	EL	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Laadimisvool	A	2,0	2,0
Laadimisaeg (tühja aku puhul)
- Aku 2,0 Ah	min	65	65
- Aku 4,0 Ah	min	125	125
- Aku 6,0 Ah	min	185	185
Kaal EPTA-menetluse 01:2014 järgi	kg	0,55	0,55
Kaitseklass		☐/II	☐/II

Mura-/vibratsionivärtused

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Mūrataseme vārtused on mōdetud vastavlt EN 60335-2-77

Seadme A-korrigeeritud muratase on üldjuhul:

-Helirohutase	dB(A)	73 73	73 73
-Helivöimsustase	dB(A)	87 87	87 87
-Mōtemāramatu s K	dB	=2,5	=2,5	=2,5	=2,5

Eesti 317

	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
	3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
Vibratsionitase ah (kolme telje vektorsumma) ja mõõtemääramatus K on määaratud vastavalt EN 60335-2-77
-Vibratsionitasea	m/s2	< 2,5 < 2,5 < 2,5 < 2,5
-MõõtemääramatuK	m/s2	= 1,5 = 1,5 = 1,5 = 1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Mürataseme väartused on moodetud vastavalt EN 60335-2-77

Seadme A-korrigeeritud muratase on üldjuhul:

-Helirohutase dB(A)		73 73 73 73
-Helivöimsustase dB(A)		87 87 87 87
-Mötemäramatu s K	dB	=2,5=2,5=2,5=2,5

Vibratsionitase ah (kolme telje vektorsumma) ja moetemäramatus K on märatud vastavalt EN 60335-2-77

-Vibratsionitase \( {\mathrm{a}}_{\mathrm{n}} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	\( < 2,5 < 2,5 < 2,5 < 2,5 \)
-Mōtemääramatu s K	\( \mathrm{m}/{\mathrm{s}}^{2} \)	\( = 1,5 = 1,5 = 1,5 = 1,5 \)

Tegevuse eesmärk Joonis Lehekül
	g
TarnekomplektA)	A 367
Kaarkäepideme lahtivötmine	B 368
Töökörguse reguleerimine
Murukoguri paigaldamine/eemaldamine C 369
Löigkeitörguse reguleerimine D 370
Aku paigaldamine E 370
Käsitsemine	F 371
- Elektritoite katkestuslūli
paigaldamine
- Sisselulitamine
- Niitmine
- Väljalulitamine
- Elektritoite katkestuslūli
eemaldamine
Aku eemaldamine G 372
Tööjuhis „niitmine“ H 373
Murukoguri tāitetase: tūhi/tāis I 374
Kaarkäepideme kokkupanek	J 375
Lökitera hooldus/vehetus	K 376

Tegevuse eesmark Joonis Lehekul

g

Tarvikute valimine L 376

A) Tarnekomplekt ei sisalda koki kasusujuhendis olevatel jounistel kujutadu voi kasusujuhendis nimetatud lisatarvikud. Lisatrikvukte taeliku loeteku leiate meie lisatarvikute kataloogist.

Kasutuselevott

Töohutus

Tahelepanu! Lulitage enne puhastus- ja hooldustöde tegemist aiatöriist valja, aktiveerige elektritoite katkestusluliti ja eemaldage aku. Lulitage aiatöriist valja ka juhul, kui toitejuhe on vigastatud voi keerdu lainud.
Löiketerad pörrevad veel moni sekund pärast aiatöörista valjalulitamist.
Ettevaatust: Pörlevaid liketeri ei tohi katsuda.

Aku laadimine

Akul on temperatuurikontroll, mis voimaldab laadida akut ainult temperatuurivahemikus 0^ ja 35^ . See tagab aku pika kasutusea.

318|Eesti

Markus: Aku tarnitakse osaliselt laetuna. Aku voimsuse tagamiseks laadige aku enne esmakasutust laadijas täesti tais.

Liitiumionakut saab laada igal ajal, ilma et aku kasutusiga liheneks. Laadimise katkestamine akut ei kahjusta. Liitiumionakut kaitseb tailelu tuhjenemise eest akuelementide elektronoline kaitse „Electronic Cell Protection (ECP)”. Tuhja akuga lulitub elektröörist kaitselulitist valja: Alatöörist ei toöta enam.

Arge vajutage uuesti sisse-välja-lulitke, kui seade on automaatelt valjalullitunud.Aku voib kahjustada saada. Jargige akude korvaldamisjuhiseid.

Aku paigaldamine/eemaldamine

Markus: Ebasobiva aku kasutamine voib pohjustada seadme törkeid voi kahjustusi.

Sisestage tāislaetud aku. Veenduge, et aku on paigaldatud oigesti.

Kui soovite akut seadmest eemaldada, vajutage aku lukust avamise nuppu ja tommake aku valja.

Laadimine

Laadimine algab kohe, kui laadija vorgupistik onuhendatud pistikupesasse ja aku on laadijasse paigutatud.

Tänu intelligentele laadimisprotssille tuvastab seade aku laadimisoleku automaatset ja soltuvalt akutemperatuurist ja -pingest valitakse sobivaim laadimisvool.

See saastab akut ja tagab, et aku on laadijas alati tailikult laetud.

Akulaadija (AL 3620 CV/AL 3640 CV/AL 36V-20) indikaatortulede tahendus

Kiirladimine

Kiirlaadimisest annab marku aku laadmisnait, mis vilgub rohelisel.

Aku indikaatortuli: Laadimise ajal suttivad kolm

rohelist leedi uklesteise jarel ja kustuvad siis hetkeks. Aku on taiesti laetud, kui rohelised leedid javad pusivalt polema. Umbes 5 minutit parast aku taitumist kustuvad rohelised leedid uuesti.

Markus: Kiirlaadimine on voimalik uksnes siis, kui aku temperatuur on laadimiseks ettenahtud vahemikus, vt peatukki „Tehnilised andmed".

Aku on laetud

Rohelise leed-näidiku pusituli annab marku, et aku on tais.

Peale selle kolab 2 sekundi pikkune

helisignaal, mis annab kuuldavalt marku, et aku on taïs. Seejärel voib aku laadijast valja votta ja seda kasutama hakata.

Kui akusahtel on laadijas tuhi, naitab leed-naidiku pusituli, et vorgupistik on uhendatud pistikupessa ja laadija on toovalmis.

Aku temperatuur on alla 0^ voiule 45^

Leed-nädiku punane pūsituli nāṭab, et aku temperatuur ei jäa lubatud temperatuurivahemikku, vt peṭukki

Tehnilised andmed'. Kohe kui aktu on lubatud temperatuuri saavutanud, lilitub laadija automaatset umber kiirladaimisele.

Kui aku temperatuur on väljaspool ettenähtud laadimisvahemikku, suttib aku laadjasse asetamisel punane leed.

Kui laadimisel esineb moni muu torge, siis annab sellest marku punase leed-naidu vilkumine.

Laadimist ei saa alustada ja aku laadimine ei ole voimalik (vt loiku ,Veaotsing").

Laadmisjuhised

Pideva voi mitme ukesteile jargneva laadimistsukli puhul voib laadija kuumeneda. See on tavaparane ega viita laadija tehilisele defektile.

Kui pārast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg loppenud ja aku tuleb vāla j vahetada.

Järgige körvaldamisjuhiseid.

Laadijasse integreeritud ventilatori juhtplokk kontrollib paigaldatud aku temperatuuri. Kui aku temperatuur touseb üle 30^ , jahutab ventilator aku vajalikule laadimistemperatuurile. Sisselulitatud ventilator tekitab iseloomulikku ventileerismürä.

Kui ventilaator ei tota, on aku temperatuur laadimiseks sobiv voi on ventilaator rikkis. Sellisel juhul aku laadimisaeg pikeneb.

Tööjuhised

Aku laadimisoleku nait

Aku on varustud laadimisoleku naiduga, mis naitab akutäitetaset. Aku laadimisoleku nait koosne 3 rohelisest leedist.

Aku laadimisoleku naidu käivitamiseks vajutage aku laadimisoleku naidu nuppu. Aku laadimisoleku nait kustub 5 sekundi moedumisel ieeneest.

Täitetaset saab kontrollida ka eemaldatud akul.

Leed-nait Aku mahtuvus

3 rohelise leedi pusituli ≥ 2 / 3

2 rohelse leedi pusituli ≥ 1 / 3

1 rohelise leedi pusituli ≤ 1 / 3

Kui ukski leed parast sisselulitamist ei sutti, on aku vigane ja tuleb valja vahetada.

Turvalisuse tagamiseks saab akutaitetaset kontrollida uksnes siis, kui aiatöörlist ei tõta.

Laadimise ajal suttivad kolm rohelist leedi uksteise jarel ja kustuvad siis hetkeks. Aku on taesti laetud, kui kolm rohelist leedi pusivalt polevad. Umbes 5 minutit parast aku taitumist rohelised leedid kustuvad uesti.

Temperatuurikontrolli naidiku punane leed naitab, et aiatöörlista aku voi elektronika (sisestud akuga) ei ole ettenahtud temperatuurivahemikus. Sellisel juhul aiatöörlist ei tota voi tõtab vähendatud voimsusega.

Punane leed vilgub, kui lulitada nunnpu voi sisse-valja-lulitit (sisestud akuga): Aku temperatuur ei jaa too temperatuuri lubatud vahemikku.

Kui temperatuur on üle 70^ , lulitub aku nii kauaks valja, kuni jouab taas lubatud temperatuirivahemikku.

Aiatöörista elektronika temperatuurikontroll

Kui lulitada nuppu voi sisse-valja-lulitit, poleb punane leed pusivalt: Aiatooriista elektronika temperatuur on alla 5^ voiule 75^

Kui temperatuur touseb üle 90^ , lulitub toriista elektronika nii kauaks valja, kuni jouab taas lubatud temperatuurivahemikku.

Löikejöudlus (aku toöiga)

Löikejóudlus (aku toöiga) soltb muru omadustest, nt murutihedusest, niiskusest, pikkusest ja löikekörgusest.

Löikejóudlus (aku toöiga) vaheneb ka siis, kui niidukit nittmise ajal tihti sisse ja valja lulitada.

Löikejóulduse (aku toea) parendamiseks on soovituslik sagedamini niita, tosta lõikekorgust ja kondida niitmise ajal moōduka tempoga.

Alltoodud naide iseloomustab loikekorguse ja loikejoudluse seost kolme erineva aku puhul.

NlitmistingImused

Väga hore, kuiv muru

Löikejöudlus
Aku 2,0 Ah kuni 250 m	2
Aku 4,0 Ah kuni 500 m	2
Aku 6,0 Ah kuni 750 m	2

Aku toea pikendamiseks saab Boschi aiatooriistade mugiesindustest soetada soovi korral lisaaku.

Veaotsing

Mootor ei lähe käima	Seadme sisekaablid ei ole toökorras Pöörduge Boschi Müügiesindusse
	Aku on tūhi Laadige akut
	Aku on liiga kūlm/lliqa kuum Soojendage akut/laske akul jahtuda
	Muru on liiga körge Muru lubatud maksimaalpikkus on 30 cm, kui niiduk on reguleeritud maksimaalsele lõikekörgusele
	Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele
	Kaitselūliti ei ole öigesti/täielikult paigaldatud Paigaldage öigesti
Seade tõötab	Seadme siseühendused ei ole korras Pöörduge Boschi Müügiesindusse
katkendlikult	Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele
Niéduk niidab	Liiga madal lõikekörgus Reguleerige niiduk maksimaalsele lõikekörgusele
ebaühtlase pikkusega ja/vöimootoril pole jõudu	Lõiketera on nūri	Vahetage lõiketera (vt joonist K)
	Võimalik tõnge või takistus Lülitage tõörist valja ja katkestage elektritoide
		Kontrollige niiduki allosa, vajaduse tehke niiduki alune puhtaks (kandke alati tõokindaid)
	Lõiketera on paigaldatud valet pidi Monteerige lõiketera öigit pidi
Seade on sisse lūlitatud, aga lõiketera ei põörle	Murupraht takistab lõiketera tõdd Lülitage tõörist valja ja katkestage elektritoide Eemaldage ummistus (kandke alati tõokindaid)

Bosch Power Tools 160992A 5WB | (15.07.2020)

320|Eesti

Tundemärk Vöimalik pöhjus Abi
	Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm)
Tugev vibratsioon/mūra	Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm)
	Löiketera on kahjustatud	Vahetage lõiketera (vt joonist K)

Aku ja laadija

Tunnusmärgid Vöimalik pöhjus Abi
Laadijal põleb aku	Aku ei ole ùogesti paigaldatud Pange aku ùogesti laadijasse
laadimisoleku punane tuli	Akuklemmid on määr Dunud Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja
Laadimine ei ole vöimalik	Aku on kahjustunud Vahetage aku välja
Aku laadimisoleku näidud ei põle	Vörgupistik ei ole (öigesti) pistikupessa ühendatud	Ühendage pistik (öigesti) pistikupessa
	Pistikupesa, toitejuhe või akulaadija on kahjustunud	Kontrollige vörgupinget, vajadusel toimetage akulaadija Bosch elektritöriistade volitatud hooldustöökotta

Hooldus ja teenindus

Akuhooldus

Tahelepan! Lulitage enne puhastus- ja hooldustoode tegemist aiatooriist valja, vajutage elektritoite katkestusluliti sisse, eemaldage aku ja murukogur.
Kandke alati aikindaid, kui tootate niiduki teravate loiketerade alas.

Aku tooea tagamiseks pidage kinnj jargmistest juhistest:

-Kaitske akut niiskuse ja vee eest.
-Hoiustage aiatooiista ja akut temperatuirivahemikus 20°C kuni 50^ Arge jatke akut nt suvel kuuma autosse.
-Hoiustage akut eraldiseisvalt, mitte tooriista sees.
- Arge jatke akut otsese paikesekirguse korral aiatooriista sisse.
-Aku sobivaim houstamistemperatuur on 5^
Puhastage aku ohtusavasid pehme, puhta ja kuiva pintsliga.

Kui pārast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg loppenud ja aku tuleb valja vahetada.

Müügijärgne teenindus ja kasutusalane nõustamine

Klienditeeninduse tootajad vastavad teie kusimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch- pt.com

Boschi noustajad on meeleldi abiks, kui teil on kusimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline totoenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööristade remont ja houldus

Parnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks:6791129

Muud teeninduse Aadressid leiate jaotisest:

Komplektis sisalduvate liitium-ionakuke suhtes kohaldatakse ohtlike ainete vedu reguleerivaid noueid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteeyedu.

Kolmandate isikute poolt teostatava veo puhul (nt ohuvedu voi ekspedeerimine) tuleb jargida pakendi ja tahistuse osas kehtivaid erinoudeid. Veetava toote ettevalmistamisel tuleb kaasa ohtlike ainete veo asjatundja.

Akude veol peab akude korpus olema vigastusteta. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu.Jargige ka voimalikke taiendavaid riigiseseseid eeskirju.

Kasutuskolmatuks muutunud seadmete kaitlus

Aiatooriistad, akud, tarvikud ja pakendid tuleb keskkonnasäastlikult ringlusse votta.

Arge visake aiatooiistu ja akusid/patareisid olmeprugisse!

Uksnes EL liikmesriikidele:

Elektri- ja elektronikaseadmete jaatmete kohta kehtiva Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/EU kohaselt tuleb defektsed voi kasutusressursi ammendanud aiatooriistad ning akud/patareid eraldi kokku koguda ja keskkonnasaastlikult ringlusse votta.

Akud/patareid:

Li-Ion:

Järgige juhiseid, mis on toodud punktis Transport.

Latviešu

Drošibas noteikumi

Uzmanibu! Rupigi izlasiet talak sniegtos noradijumus. lepazistieties ar izstradajuma vadibas elementiem un ar ta pareizu lietošanu. Pec izlasisanas saglabajiet lietošanas pamacibu turpmakai izmantošanai.

Uz dárza instrumenta korpusa atteloto symbolu skaidrojums

Vispareja rakstura bridinajuma zime.
