MODE D'EMPLOI 1023 MA SKIL

Déclaration de conformité UE Perceuse à percussion Numéro d’article Nous déclarons sous notre propre responsabilité que les produits décrits sont en conformité avec les directives, règlements normatifs et normes énumérés ci-dessous. Dossier technique auprès de:

Perceuse à percussion 1023 INTRODUCTION

• Cet outil est conçu pour les travaux de perçage de percussion dans la brique, le béton et dans la pierre naturelle ainsi que le perçage dans le bois, le métal, la céramique et les matières plastiques

• Lisez et conservez ce manuel d’instruction 3 CARACTERISTIQUES TECHNIQUES 1

ELEMENTS DE L’OUTIL 2

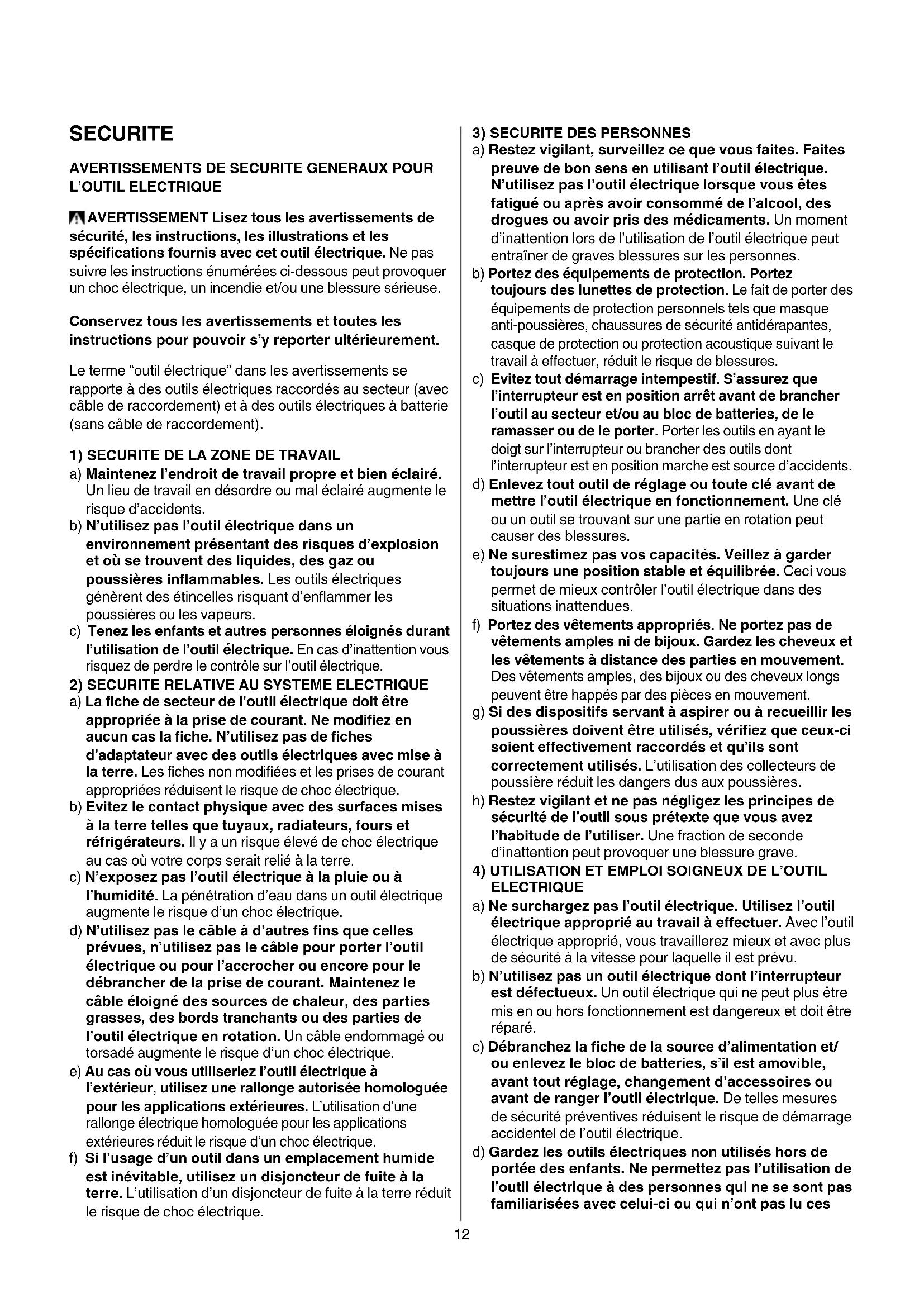

A Interrupteur de marche/arrêt et réglage de vitesse B Bouton de blocage de l’interrupteur C Molette de réglage de la vitesse maximum D Commutateur pour inverser le sens de rotation E Commutateur de vitesse F Commutateur pour sélectionner la fonction de perçage G Poignée auxiliaire H Fentes de ventilation12 SECURITE

AVERTISSEMENT Lisez tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conservez tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme “outil électrique” dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents. b) N’utilisez pas l’outil électrique dans un environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques génèrent des étincelles risquant d’enammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l’utilisation de l’outil électrique. En cas d’inattention vous risquez de perdre le contrôle sur l’outil électrique.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l’outil électrique doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N’utilisez pas de fiches d’adaptateur avec des outils électriques avec mise à la terre. Les ches non modiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N’exposez pas l’outil électrique à la pluie ou à l’humidité. La pénétration d’eau dans un outil électrique augmente le risque d’un choc électrique. d) N’utilisez pas le câble à d’autres fins que celles prévues, n’utilisez pas le câble pour porter l’outil électrique ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’outil électrique en rotation. Un câble endommagé ou torsadé augmente le risque d’un choc électrique. e) Au cas où vous utiliseriez l’outil électrique à l’extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L’utilisation d’un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l’outil électrique. N’utilisez pas l’outil électrique lorsque vous êtes fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’outil électrique peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à eectuer, réduit le risque de blessures. c) Evitez tout démarrage intempestif. S’assurez que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l’outil électrique en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l’outil électrique dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés. L’utilisation des collecteurs de poussière réduit les dangers dus aux poussières. h) Restez vigilant et ne pas négligez les principes de sécurité de l’outil sous prétexte que vous avez l’habitude de l’utiliser. Une fraction de seconde d’inattention peut provoquer une blessure grave.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL

ELECTRIQUE a) Ne surchargez pas l’outil électrique. Utilisez l’outil électrique approprié au travail à effectuer. Avec l’outil électrique approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N’utilisez pas un outil électrique dont l’interrupteur est défectueux. Un outil électrique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranchez la fiche de la source d’alimentation et/ ou enlevez le bloc de batteries, s’il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. d) Gardez les outils électriques non utilisés hors de portée des enfants. Ne permettez pas l’utilisation de l’outil électrique à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces13 instructions. Les outils électriques sont dangereux lorsqu’ils sont utilisés par des personnes non initiées. e) Observez la maintenance des outils électriques et des accessoires. Vérifiez que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’outil électrique s’en trouve entravé. Faites réparer les parties endommagées avant d’utiliser l’outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez l’outil électrique, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L’utilisation de l’outil électrique à d’autres ns que celles prévues peut entraîner des situations dangereuses. h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d’huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l’outil dans les situations inattendues.

a) Ne faites réparer votre outil électrique que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’outil électrique.

• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans

• Débranchez toujours l’outil avant tout réglage ou changement d’accessoire

• Portez des protections auditives (l’exposition aux bruits peut provoquer une perte de l’audition)

• Utilisez la(les) poignée(s) auxiliaire(s) fournie(s) avec l’outil (la perte de contrôle peut provoquer des blessures)

• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d’une capacité de 16 A

• Ne travaillez pas de matériaux contenant de l’amiante (l’amiante est considérée comme étant cancérigène)

• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et diérents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l’opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Certains types de poussières sont classiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l’outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d’endommager très fortement votre outil; enlevez-les avant de commencer le travail

• Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien s’adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique; le fait d’endommager une conduite de gaz peut entraîner une explosion; le fait d’endommager une conduite d’eau peut entraîner des dégâts matériels ou causer une décharge électrique)

• Fixez solidement la pièce à travailler (une pièce xée à l’aide de dispositifs de xation est davantage assurée que si elle était tenue à la main)

• N’utilisez jamais d’outil avec un câble endommagé; faites-le remplacer par un technicien qualié ACCESSOIRES

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s’il a été utilisé avec les accessoires d’origine

• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l’outil

• Tenez toujours le câble éloigné des parties mobiles de l΄outil

• En cas de blocage de la mèche (générant une contre-réaction violente et dangereuse), éteignez immédiatement l’outil

• Assurez-vous des forces en jeu consécutives au blocage (spécialement durant le perçage des métaux); utilisez toujours la poignée auxiliaire G 2 et adoptez une position de travail stable et sûre

• Ne tenez l’outil électroportatif qu’aux poignées isolées, si, pendant les travaux, l’accessoire risque de toucher des câbles électriques cachés ou son propre câble d’alimentation (le contact avec des conduites sous tension a pour conséquence une mise sous tension des parties métalliques de l’outil électrique et provoque une décharge électrique)

• En cas de dysfonctionnement électrique ou mécanique, mettez directement l’outil hors service et débranchez la che

• Si le câble est endommagé ou rompu pendant le travail, n’y touchez pas, mais débranchez immédiatement la prise

• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées

EXPLICATION DES SYMBOLES SUR L’OUTIL

3 Veuillez lire le mode d’emploi avant d’utiliser l’outil 4 Double-isolation (ne nécessite pas de mise à la terre) 5 Ne jetez pas l’outil dans les ordures ménagères UTILISATION

• Blocage de l’interrupteur pour marche continue 714

• Réglage de la vitesse pour démarrage doux 8

• Réglage de la vitesse maximum 9 La molette C vous permet de régler la vitesse maximum de lente à rapide - mettez en marche l’outil - verrouillez l’interrupteur - tournez la molette C pour sélectionner la vitesse maximum

• Commutateur de vitesse - selectionnez la vitesse désirée avec le commutateur E 2 ! actionnez le commutateur de vitesse lorsque l’outil fonctionne lentement 1 = VITESSE LENTE - couple élevé - pour percer de larges diamètres - pour leter 2 = VITESSE RAPIDE - couple bas - pour percer de petits diamètres

• Inversion du sens de rotation 0 - quand l’outil n’est pas réglé exactement sur la position gauche/droite, il ne peut être mis en marche ! inversez uniquement le sens de rotation lorsque l’outil est à l’arrêt complet

• Perçage normal à la fonction de perçage de percussion ! ! sélectionnez la fonction de perçage uniquement lorsque l’outil n’est pas sous tension et la fiche est débranchée

• Changement des embouts @ - enfoncez l’embout le plus profondément possible dans le mandrin ! ne pas utilisez des embouts avec une queue endommagée

• Réglage de la profondeur de perçage #

• Tenue et guidage de l’outil $ - utilisez toujours la poignée auxiliaire G 2 (peut être réglée comme illustré) ! lorsque vous travaillez, tenez toujours l’outil par la(les) zone(s) de couleur grise - tenez les fentes de ventilation dégagées - ne pas appuyez trop fortement sur l’outil; laissez l’outil travailler pour vous

CONSEILS D’UTILISATION

• Pour percer dans le béton ou la maçonnerie, une pression ferme sur l’outil est requise

• Quand vous perçez des métaux ferreux - pour faire un gros trou, faites un avant-trou plus petit - lubriez le foret de temps en temps

ENTRETIEN / SERVICE APRES-VENTE

• Gardez toujours votre outil et le câble propres (spécialement les aérations H 2) ! débranchez la fiche avant le nettoyage

• Si, malgré tous les soins apportés à la fabrication et au contrôle de l’outil, celui ci devait avoir un défaut, la réparation ne doit être conée qu’à une station de service après-vente agréée pour outillage SKIL - retournez l’outil non démonté avec votre preuve d’achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l’outil gurent sur www.skil.com) ENVIRONNEMENT

• Ne jetez pas les outils électriques, les accessoires et l’emballage dans les ordures ménagères (pour les pays européens uniquement) - conformément à la directive européenne 2012/19/EG relative aux déchets d’équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l’objet d’un recyclage respectueux de l’environnement - le symbole 5 vous le rappellera au moment de la mise au rebut de l’outil BRUIT / VIBRATION

• Mesuré selon EN 60745 le niveau de la pression sonore de cet outil est 93 dB(A) et le niveau de la puissance sonore 104 dB(A) (déviation standard: 3 dB), et la vibration ✱ (somme vectorielle des trois axes directionnels; incertitude K = 1,5 m/s²) ✱ pendant le perçage du métal 5,5 m/s² ✱ pendant le perçage de percussion du béton 10,6 m/s²

• Le niveau de vibrations émises a été mesuré conformément à l’essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées - l’utilisation de l’outil dans d’autres applications, ou avec des accessoires diérents ou mal entretenus, peut considérablement augmenter le niveau d’exposition - la mise hors tension de l’outil et sa non-utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition ! protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail
