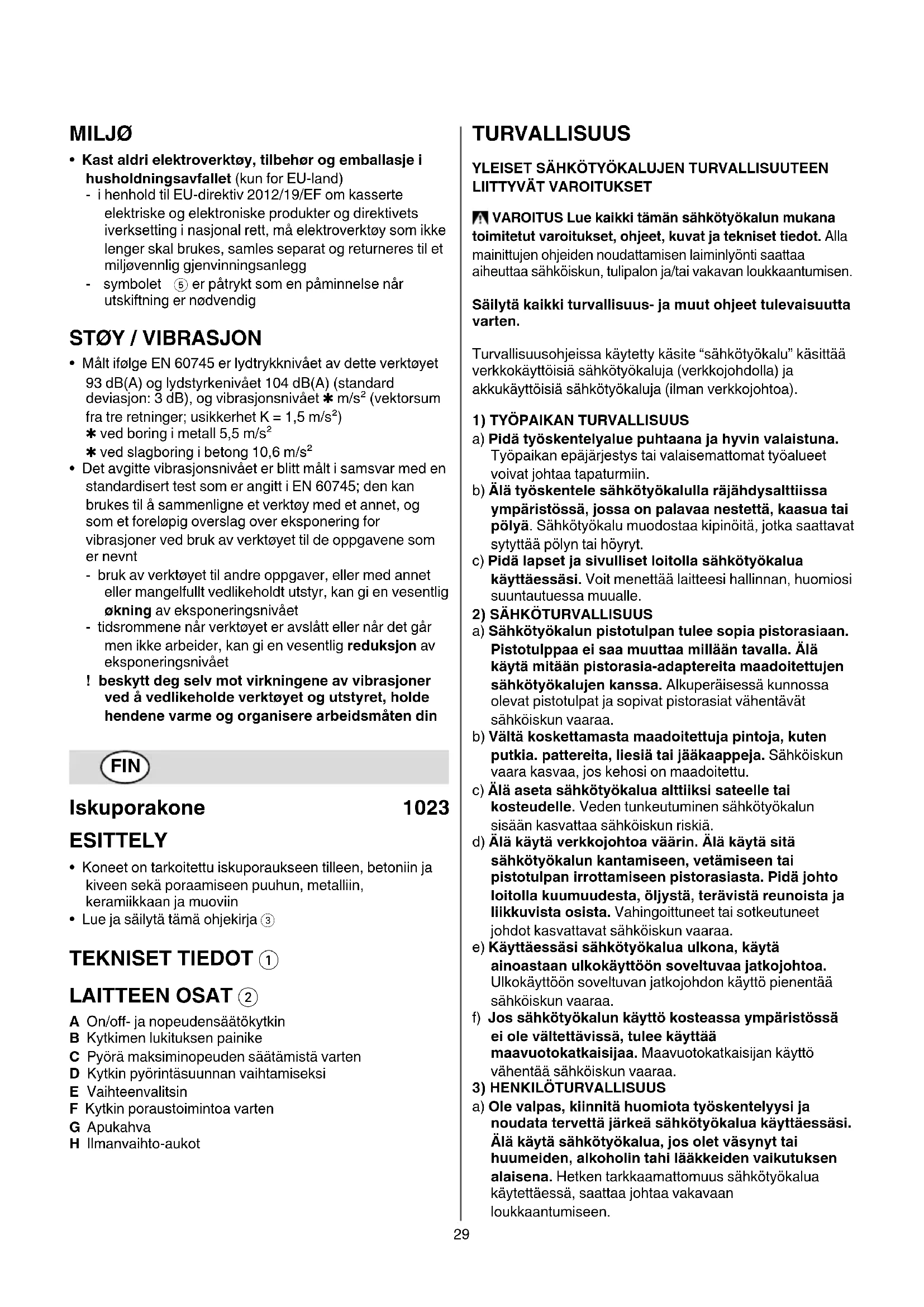

KÄYTTÖOHJE 1023 MA SKIL

• Koneet on tarkoitettu iskuporaukseen tilleen, betoniin ja kiveen sekä poraamiseen puuhun, metalliin, keramiikkaan ja muovin
  Lue ja sailyta tama ohjekirja ③

TEKNISET TIEDOT ①

LAITTEEN OSAT ②

A On/off- ja nopeudensaatokytkin
B Kytkimen lukituksen painike
C Pyöra maksiminopeuden saatämista varten
D Kytkin pyorintasuunnan vaihtamiseksi
E Vaihteenuvalitsin
F Kytkin poraustoiminta varten
G Apukahva
H Ilmanvaihto-aukot

TURVALLISUUS

YLEISET SAHKÖTYÖKALUJEN TURVALLISUUTEEN LIITTYVÄT VAROITUKSET

VAROITUS Lue kaikki tämän sahkötyokalun mukana toimitetut varoitukset, ojeet, kuvat ja teknisitetod. Ala mainittujen ohjeiden noudattamisen laiminlyonti saattaa aiheuttaa sahköiskun, tulipalon ja/tai yakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetykäsite "sähkötyokalu" käsittäa verkkokayttöisiä sähkötyokaluja (verkkojohdolla) ja alkukayttöisiä sähkötyokaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sahkötyokalulla rajähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasa tai polyä. Sähkötyokalu muodostaa kipinoitä, jotka saattavat sytyttäa polyn tai hóryt.
c) Pidä lapset ja sivulliset loitolla sahkötyokalua kayttäessä. Voit menettä laitteesi hallinnan, huomiosi suuntautessa muaille.
2) SÄHKÖTURVALLISUUS
a) Sähkötyokalun pistotulpan tulee sopia pistorasian. Pistotulppaa ei saa muuttaa millään ravall. Alä kaytä mitään pistorasia-adaptereita maadoitettujen sähkötyokalujen kanssa. Alkuperäissess kunnossa olevat pistotulpat ja sopivat pistorasiat vahentavat sähköiskun vaaraa.
b) Välta koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jäkaappeja. Sahköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Alä aseta sahkötyokalua altoiksi sateelle tai kosteudelle. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.
d) Alä kaytā verkkojhohtoa vaärin. Alä kaytā sita sahkötyokalun kantamiseen, vetamiseen tai pistotulpan irrottamiseen pistorasiasta. Pida johto loitolla kuumuudesta, oljysta, teravista reunoista ja likkuvista osista. Vahingoittuneet tai sokeutuneet johdot kasvattavat sahköiskun vaaraa.
e) Käytäessäsi sahkötyokalua ulkona, käytä ainoastaan ulkokäyttoön soveltuvaa jatkojohtoa. Ulkokäyttoön soveltuvan jatkojohdon käytto piententa sähköiskun vaaraa.
f) Jos sahkötyokalun käytö kosteassa ympäristössä ei ole välttävissä, tulee käyttaa maavuotokatkaisijaa. Maavuotokatkaisijan käytto vahentä sahköiskun vaaraa.
3) HENKILOTURVALLISUUS
a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sahkötyökalua kayttäessäsi. Älä käytä sahkötyökalua, jos olet vasynyt tai huumeiden, alkoholin tahi läkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sahkötyökalua kaytettäessä, saattaa johtaavakavaan loukkaantumisen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turbakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyokalun lajista ja käytötavasta, vähentä loukaantumisriskä.
c) Välta tahatonta käynistämista. Varmista, etta sahkötyokalu on poiskytkettynä, ennen kuin liität sen sahköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos Kannat sahkötyokalua sormi käynistyskytkimellä tai kytket sahkötyokalun pistotulpan pistorasiaan, käynistysyktkimen ollessa käntyasennossa, altistat itsesi onnettomuksille.
d) Poista kaikki säätötyokalut ja ruuvitaltat, ennen kuin käynistat sahkötyokalun. Tyokalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e) Alä yliarviöi itseasi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sahkötyokalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa likkuvien osien ulottuvila. Valjät vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osiin.
g) Jos polynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, etta ne on liitetty ja että ne käytetaan oikealla ravall. Polynimulaitteiston käytto vahentaa polyn aiheuttamia vaaroja.
h) Työskentele keskittyneesti ja noudata aina turvallisuusmaäräyksiä. etkellenkin huolimattomuus voi aiheuttaa yakavia vammoja.
4) SÄHKÖTYÖKALUJEN KÄYTTO JA HOITO
a) Alä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sahkötyokalua. Sopivaa sahkötyokalua käyttaen työskeleit paremmin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitettu.
b) Älä käytä sahkötyokalua, jota ei voida käynnistää ja pysayttää käynnistyskytkimestä. Sähkötyokalu, jota ei enää voida käynnistää ja pysayttää käynnistyskytkimellä, on vaarallinen ja se tätyk korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sahkötyokalusta, ennen kuin suoritat sātōjā, vaihdat tarvikkeita tai viet sahkötyokalun varastoon. Namā turvatoimenpiteet pientävat sahkötyokalun tahattoman käynnistysriskin.
d) Säilytä sahkötyokalut poissa lasten ulottuvila, kun niitta ei kaytetä. Alä anna sellaisten henkilöiden kayttäa sahkötyokalua, jotka eivat tunne sitä tai jotka eivat ole lukeneet tata kayttöohjetta. Sähkötyokalut ovat vaarallisia, jos niitta kayttävät kokemattomat henkilöt.
e) Pida sahkötyokalut ja tarvikkeet hyvasskunnossa. Tarkista, etta likkuvat osat toimivat moitteettomasti, eivatkole puristuksessa sekä, etta siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa Haitllisesti sahkötyokalun toimintaan. Anna korjauttaa mahdolliset viat ennen kayttöonottoa. Monen tapaturman syyt loytyvat huonosti huolletuista laitteista.

f) Pida leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivat tartu helposti kiinni ja niitta on helpompi hallita.
g) Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhtet ja suoritettava toimenpide. Sähkötyokalun käytto muuhun kuin sille maärattyn käytöän, saattaa johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina (oljyttema ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllattavissa tilanteissa ohjaamaan ja hallitsemaan tyokalua turvallisesti.

5) HUOLTO

a) Anna koulutettujen ammatthienkilöden korjata sähkötyokalusi ja hyväksy korjauksiin vain alkuperäisia vaoraosia. Taten varmistat, etta sähkötyokalu saïlyy turvallisena.

ISKUPORAKONEEN TURVALLISUUSOHJEET

YLEISTÄ

• Tātā tyōkalua saavat kāyttāa vain 16 vuotta tāyttnaneet henkilö
• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään saatöjä tai vaihdat tarviketta
• Käytä kuulonsuojainta (melu saattaa aiheuttaa kuulon menetystä)
• Käytä tyokalun mukana toimitetuja lisakahvoja (hallinnan menettäminen saattaa johtaa loukkaantumisiin)
• Käytä tãysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria
• Alä koskaan työsta asbestipitoista ainetta (asbestia pidetään karsinogeenisena)
• Materiaialesta, kuten lyjypitoinen maali, jotkut puulajit, mineraalit ja metalli, tuleva poly voi olla vahingollista (kosketuksiin joutuminen polyn kanssai tai sen sisaan hengittaminen voi aiheuttaa kayttajalle tai sivustakatsojille allergiareaktioita ja/tai hengitysvaivoja); kaytä polynaamaria ja tyoskentele polynpoinstolaitteen kanssa, kun sellainen on liitettavissä
  Tietyntyppiset polyt on luokiteltu karsinogeenisiksii (kuten tammi- ja pyokkipoly) erityisesti puun kasittelynn kaytettavien lisaineiden yhteydessa; kaytai polynaamaria ja tyoskentele polynpoinstolaitteen kanssa, kun sellainen on liitettavissa
• Noudata maakohtaisia polyyn liittyviä saantöja ENNEN KAYTTOA

• Tarkista aina, etta syottjannite on sama kuin tyokalun nimilaatan osoittama jannite (tyokalut, joiden jannitetaso on 230V tai 240V, voidaan kytkea myos 220V tason jannitteeseen)
  Välta vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässa materiaalissa; poista ne ennen työskentelyn aloittamista
  Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtön puoleen (kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun; kaasuputken vahingoittaminen saattaa johtaa rajahdykseen; vesijoohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun)

• Kiinnitta tyostettavakk Pale (kiinnittmeen tai puristimeen kiinnitetty tyostettavakkappale pysyy tukevammin paikoillaan kuin kasin pidettaessa)

• Ala kayta tyokalua, kun johto on vioittunut; vaan toimita se valtuutettuun huoltolikkeeseen

VARUSTEET

• SKIL pystyy takaamaan tyokalun moitteettoman toiminnan vain, kun kaytetäan alkuperäisiä tarvikkeit
• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjaläyntikierrosluku

KAYTON AIKANA

• Pidä johto aina poissa työkalun likkuvien osien laheisyydestä
• Jos poran tera juuttuu odottamatta (aiheuttaen äkillisen, vaarallisen reaktion), katkaise virta tyokalusta valittomasti
  Tarkkaile valppaasti juuttumisen aiheuttamia seurauksia (varsinkin metalleja porattaessa); kayta aina apukahvaa G 2 ja asettaudu tukevaan asentoon
  Tartu sahkötyokaluun ainoastaan eristetyistä pinnoista, tehdessäi työta, jossa saattaisit osua piilossa olevaan sahköjohtoon tai sahan omaan sahköjohtoon (kosketus jännitteiseen johtoon saattaa myös sahkötyokalun metalliosat jännitteisiksi ja johtaa sahköiskuun)
• Jos huomaat sahköisen tai mekaanisen vian, sammuta kone heti ja irroita liitosjohto pistorasiasta
• Jos sahkojohto vahingoittuu tai katkeaa työn aikana ei johtoa saa koskettaa, vaan pistotulppa on valittomästi irrotettava pistorasiasta

KAYTON JALKEEN

• Kun panet koneen pois, sommuta moottori ja varmista, etta kaikki likkuvat osat ovat pysahtyneet

TYOKALUN SYMBOLIEN SELITYKSET

③ Lue kaytloohjeet ennen kayttoa
④ Kaksoiseristys (ei tarvita maajohtoa)
⑤ Alä havitta konettasi tavallisen kotitalousjatteen mukana

KÄYTTÖ

Käynnistys/psya'tys ⑥
- Kytkimen lukitseminen jatkuvaa kayttoa varten ⑦
- Nopeudensaatotasaista kaynnistysta varten 8
Maksiminopeuden saatot Maksiminopeus voidaan saataa portaattomasti alimmasta korkeimpaan saatopyorastac

• käynnistä kone
• lukitse kytkin

• valitse maksiminopeus saatopyoralla C

• Mekaaninen vaihteenuvalinta

• aseta valitsin E ② haluamaasi kierrosluvunasentoon
  ! käytä vaihteenvalitsinta kun kone pyörii hiljaa
  1 = HIDAS NOPEUS

• suuri vaantomomenti
  -isojen reikien poraukseen
• kierteitykseen

2 = SUUREMPINOPEUS

• alhaisempi vaantomomentti
• pienien reikien poraukseen

Pyorintasuunnan vaihto 10

• jos saöä ei ole oikein asetetu vasen/oikea -asentoon, kytkintä A ② ei voi käynnistäa
  ! muuta pyörintäsuuntaa vain kun työkalu on tãysin pysäytettynä

Normaali poraus verrattuna iskuporaukseen 1

! valitse poraustoiminto vain virran ollessa katkaistuna tyokalusta ja kun kosketin on irrotettuna pistorasiasta

Karkien vaihto 12

• aseta kärki mahdollisimman syvälle istukkaan
  ! alä kayta karkia, joiden varsi on vahingoittunut

Poraussyvyden saatoo 13

Koneen pitäminen ja ohjaaminen 14

• käytä aina apukahvaa G (voidaan saaatä kuvan osoittamalla tavalla)
  ! pidä työkalusta kiinni aina työskentelyn aikana harmaan varisestä kädensija(oi)sta
  -älä peitta ilmanvaihto-aukkoja
• alä paina tyokalua liian voimakkaasti; vaan anna tyokalun tehdä työ puolestasi

VINKKEJÄ

• Porattaessa betoniin tai kiveen painetaan konetta tasaisesti

• Porattaessa rautametalleja

• poraa ensin pienempi esireikä ja jatka sitten isommalla terallä

• voitele porantera ajoittain oljyllä

HOITO / HUOLTO

• Pida tyokalu ja johto puhtaina (varmista erityisesti ilma-aukkojen puhtaus H ②)
  ! irrota liitosjohto aina puhdistuksen ajaksi pistorasiasta
• Jos sahkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi
• toimita tyokalu sitä osin purkamatta lahimpään SKIL-huoltoon (osoitteet ja tyokalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitetynä

YMPÄRISTÖNSUOJELU

• Älā havīta sahkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita)

vanhoja sahko- ja elektronikkalaitteita koskevan EU-direktiivin 2012/19/ETY ja sen maakohtaisten sovellusten mukaisesti kaytetyt sahkotyokalut on toimitettava ongelmajatteen kerayspisteeseen ja ohjattava ymparistoystavalliseen kierratykseen
- symboli ⑤ muistuttaa tāstā, kun kāytostā poisto tulee ajankohtaiseksi

MELU/TARINA

• Mitattuna EN 60745 mukaan tyokalun melutaso on 93 dB(A) ja yleensä tyokalun änen voimakkuus on 104 dB(A) (keskihajonta: 3 dB), ja tärinān voimakkuus m / s^2 (kolmen suunnan vektorisumma; epavarmuus K = 1,5m / s^2 )
• metallin porattaessa 5,5 m/s²
• betoniin iskuporattaessa 10,6 m/s²

Tärinäteilytas on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettaessa laitetta manituissa käytötkoituksissa
- Iaitteen kaytto eri kayttotarkoituksiin tai erilaisten tai huonosti yllapidettyjen lisalatteiden kanssa voi lisatamerkitttavsti altistumistasoa
- laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi
! suojaudu tärinān vaikutuksila yllapitamalla laite ja sen lisāvarusteet, pitamalla kädet lampiminä ja järjestamalla tyomenetelmät
