1023 MA - Bormașină electrică SKIL - Manual de utilizare gratuit

Caracteristici Tehnice	Neprecizate
Utilizare	Neprecizată
Întreținere și Reparații	Neprecizată
Securitate	Neprecizată
Informații Generale	Neprecizate

Întrebări frecvente - 1023 MA SKIL

Cum pot activa SKIL 1023 MA?

Pentru a activa SKIL 1023 MA, conectați-l la o priză electrică și apăsați butonul de pornire situat pe panoul de control.

Ce trebuie să fac dacă SKIL 1023 MA nu funcționează?

Verificați mai întâi dacă aparatul este conectat corect. Asigurați-vă, de asemenea, că siguranța nu este arsă. Dacă problema persistă, contactați serviciul clienți.

Cum pot întreține SKIL 1023 MA?

Pentru o întreținere bună, curățați regulat aparatul cu o cârpă moale. Evitați utilizarea produselor abrazive care ar putea deteriora suprafața.

Există piese de schimb disponibile pentru SKIL 1023 MA?

Da, există piese de schimb disponibile. Le puteți comanda de la distribuitorul local sau direct de pe site-ul oficial SKIL.

SKIL 1023 MA face zgomote ciudate, ce trebuie să fac?

Dacă auziți zgomote neobișnuite, opriți imediat aparatul și deconectați-l. Verificați dacă există obiecte blocate. Dacă zgomotul persistă, contactați serviciul post-vânzare.

Care este garanția pentru SKIL 1023 MA?

SKIL 1023 MA este de obicei acoperit de o garanție de 2 ani. Vă rugăm să verificați condițiile specifice în manualul de utilizare.

Pot folosi SKIL 1023 MA în exterior?

Nu, SKIL 1023 MA este conceput pentru utilizare doar în interior. Utilizarea în exterior poate anula garanția.

Cum reglez setările pentru SKIL 1023 MA?

Setările pot fi ajustate folosind butoanele de control de pe panou. Consultați manualul de utilizare pentru instrucțiuni detaliate.

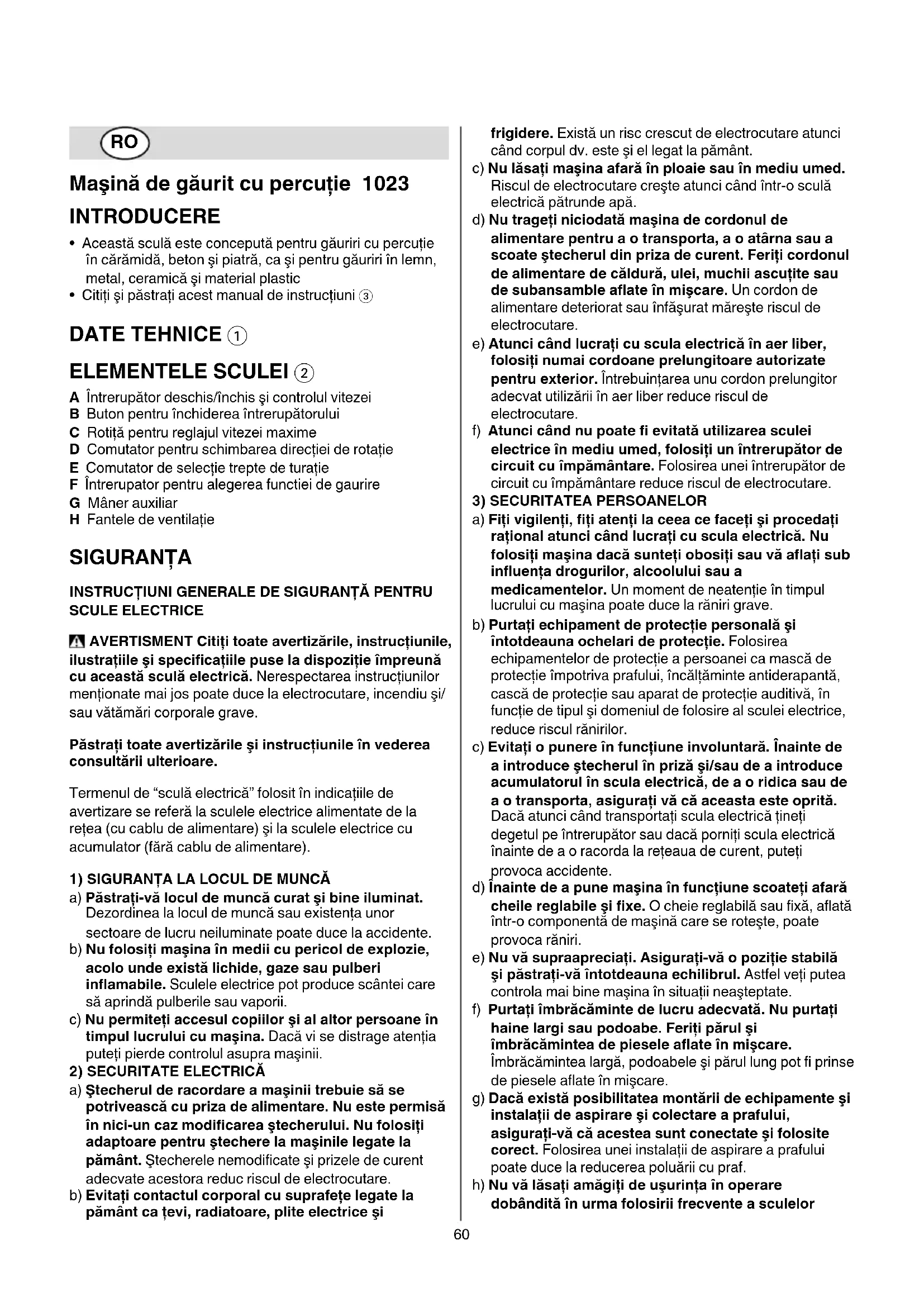

MANUAL DE UTILIZARE 1023 MA SKIL

• Această sculă este concepută pentru găuriri cu percutie in caramida, betonși piatra, cași pentru găuriri in lemn, metal, ceramicăși material plastic
  Citişi păstrați acest manual de instrucțiuni ③

DATE TEHNICE ①

ELEMENTE SCULEI ②

A Intrerupātator deschis/inchis.si controlul vitezei
B Buton pentru inchiderea intrerupatorului
C Rotitãptoentrupreglajulvitezeimaxime
D Comutator pentru schimbarea directei de rotatie
E Comutator de selecţie trepte de turatie
F Intrerupator pentru alegerea functiei de gaurire
G Maner auxiliar
H Fantele de ventilatie

SIGURANTA

INSTRUCTIONGenerale DE SIGURANPA PENTRU SCULE ELECTRICE

A VERTISMENT Citi toate averizarile, instructiunile, ilustratiile si specificaile puse la dispozitie impreunacu aceast scula electrica. Nerespectarea instructiunilor mentionate mai jos poate duce la electrocutare, incendiu si/ sau vatamari corporale grave.

Păstrați toate avertizărileși instrucțiunile in vederea consultării ulterioare.

Termenul de "sculă electrică" folosit in indicatorile de averizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare)și la sculele electrice cu accumulator (fãră cablu de alimentare).

a) Păstrati-va locul de munca curat Şi bine iluminat. Dezordinea la locul de munca sau existenta unor sectoare de lucru neiluminate poate duce la'accidente.
b) Nu folositi masina in medii cu pericol deexplozie, acolo unde exista lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scantei caret sa aprindapulberile sau vaporii.
c) Nu permitei accesul copiilor si al altero persone in timpul lucrului cu masina. Daca vi se distrage atentia puteti pierde controlul asupra masinii.
2) SECURITATE ELECTRICA
a) Stecherul de racordare a masinii trebuie sa se potriveasca cu priza de alimentare. Nu este permisa in nici-un caz modificarea stecherului. Nu folosi adaptoare pentru stechere la masinile legate la pamant. Stecherele nemodificare si prizele de curent adevate acestora reduc riscul de electrocutare.
b) Evitati contactul corporal cu suprafete legate la pamant ca tevi, radiatoare, plite electrice si

frigidere. Existà un risc crescut de electrocutare atunci cánd corpul dv. este si el legat la pámant.
c) Nu lasati maşa afară in ploaie sau in mediu umed.
Riscul de electrocutare crește atunci cand intr-o sculă electrică pătrunde apă.
d) Nu traje niciodata masina de cordonul de alimentare pentru a o transporte, a o atarna sau a scoate stecherul din przy de curent. Feriti cordonul de alimentare de caldur, ulei, muchi ascutite sau de subansamble aflate in miscare. Un cordon de alimentare deteriorat sau infasurat mareste riscul de electrocutare.
e) Atunci cand lucrati cu scula electrica in aer liber, folosi numai cordoane prelimungitoare autorizate pentru exterior. Intrebuintarea uno cordon prelimungitor adeqvat utilizarii in aer liber reduce riscul de electrocutare.
f) Atunci cánd nu poate fi evitata utilizes area sculei electriche in mediu umed, folosi un intrerupator de circuit cu impamantare. Folosirea unei intrerupator de circuit cu impamantare reduce riscul de electrocutare.
3) SECURITATEA PERSOANELOR
a) Fiti vigilenti, fiti atenti la ceea ce faceti si procedati rational atunci cand lucrati cu scula electrica. Nu folositi masina dacă sunteti obosiţi sau va aflati sub influenta drogurilor, alcoolului sau a medicamentelor. Un moment de neatenie in timul lucrului cu masina poate duce la raniri grave.
b) Purtai echipament de protectie personala si intotdeauna ochelari de protectie. Folosirea echipamentelor de protectie a personei ca masca de protectie impotrivna prafului, incaltamnte antiderapanta, casca de protectie Sau aparat de protectie auditiva, in functie de tipul si domeniul de folosire al sculei eletrice, reduce riscul ranirilor.
c) Evitati o punere in functiune involuntară. Inainte de a introduce stecherul in prizăși/sau de a introduce accumulatorul in scula electrică, de a o ridica sau de a o transporte, asiguratii va ca aceasta este oprita. Daca atunci cand transportei scula electrică tineti degetul pe intrerupator Sau dacă porniti scula electrică inainte de a o racorda la reteaua de curent, puteti provocca accidente.
d) Inainte de a pune masina in functiune scoatei afara cheile reglabile si fixe. O cheie regabilă sau fixă, aflata intr-o componentă de masina care se rotește, poate provocă râniri.
e) Nu va supraapreciati. Asigurati-va o poziie stabila si pastra-va intotdeauna echilibrul. Astfel veti putea controla mai bine masina in situatuie neasteptate.
f) Puratai imbracaminte de lucru adecvata. Nu puratai haine largi sau podoabe. Feriti parul si imbracamintea de piesele aflate in miscare. Imbracamintea larga, podoabele si parul lung pot fi prinse de piesele aflate in miscare.
g) Daca exista posibilitatea montarii de echipamente si instalati di aspirare si colectare a prafului, asigurati-va că acestea sunt conectate si folosite corect. Folosirea unei instalati de aspirare a prafului poate duce la reducerea poluarii cu graf.
h) Nu va lasati amagiti de usurinta in operare dobandita in urma folosirii freventa a sculelor

electrice si nu ignorati principiile de siguranta ale acestora. Negijenta poate provoca, intr-o fractiune de secunda, vatakari corporale grave

4) MANEVRATI Şİ FOLOSITI CU GRIJA SCULELE ELECTRICE

a) Nu suprasolicitatei masina. Folosi tscula electrica destinata executarii lucrarii dumneavoastr. Cu scula electrica potrivita lucrati mai bine si mai sigur in domeniul de putere specificat.

b) Nu folosi scula electrica dacare intrerupatorul defect. O scula electrica, care nu mai poate fi pornitaa sau oprita este periculoasa si trebuie reparata.

c) Scoatei stecherul afara din prizăși/sau indepartați accumulatoru dacă este detășabil, inainte de a executa reglaje, a schimba accesorii sau a deposita scula electrică. Această măsurăpreventiva reduce riscul unei porniri involuntare a masinii.

d) In caz de nefolosire păstrați masinile la loc inaccesibil copiilor. Nu permiteți personelor care nu sunt familiarizate cu masina sau care n-au citit prezentele instruciuni, să folosească masina. Sculele electrice sunt periculoase atunci cand sunt folosite de persone fara experientă.

e) Intretineti sculele electrici si accesorile acestora. Controli daca componentele mobile functionează corect si dacă nu se blochează, dacă nu există把这些 defecte sau deteriorate, care să afecteze functianarea masinii. Inainte de a repune in functiune masina, duceti-o la un atelier de asistentă service pentru repararea sau inlocuirea pieselor deteriorate. Multe accidente s-au datorat intretineri i defectuoase a sculelor electrice.

f) Păstrați accesoriile bine ascuțiteși curate. Accesorile atent intreținue, cu muchii tăietoare bine ascuțite se blochează mai greuși pot fi conduse mai ușor.

g) Folosi sculele electrice, accesoriile, dispositivele de lucru etc. conform prezentelor instruktiani. Tineti seama de condiile del lucru si de lucrarea care trebuie executata. Intrebuintarea unor scule electrice destinate alterutilizari decat cele preconizate, poate duce la situatu periculoase.

h) Mentineti manerele si zonele de prindere uscate, curate si feriti-le de ulei si unsoare. Manerele si zonele de prindere alunecoase nu permit manoevrarea si controlul sigur al sculei electrice in situati neasteptate.

5) SERVICIU

a) Permitei repararea masinii dumneavoastrumai de catre un specialist calificat si numai cu ciese deschimb originale. In acest mod este garantata mentinerea sigurantei de expoatare a masinii.

INSTRUCTION DE SIGURANÀ PENTRU MAÇINA DE GÄURIT CU PERCUTIE

GENERALITÄTI

• Această sculă nu trebuie să fie folosit de persone sub 16 ani

• Decuplate intotdeauna stecherul de la sursa de alimentare inainte de a face o reglare sau o schimbare de accesoriu

• Purtaṭi protecti auditive (zgomotul poate provocapierderea auzului)

• Folosiţi manerele suplimentare din setul de livrare (pierderea controului poate duce la vătamâri corporale)

• Folositi cabluri de prelungire derulate complet, protejate/ izolate, cu o capacitate de 16 amperi
• Nu prelimucrati materiale care contin azbest (azbestul este considerat a fi cancerigen)
• Praful rezultat din materiale precum vopseaua care contine plumb, unele specii de lemn, minerale si metale poate fi periculos (contactul cu praful Sau inhalarea acestuia poate provoca reacti allergice si/sau afeciuni respiratori i operatorului sau personelor care staun in apropiere); purta i masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar sifag) in special in combinatie cu aditivi pentru tratarea lemnului; purati o masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
• Respectati reglementäre nationale referitoare la aspirata prafului in functie de materialele de lucru folosite

INAINTEA UTILIZARII

• Verificatu intotdeauna dacă tensiunea de alimentare este aceeasi cu tensiunea indicata pe placuţa de identificare a sculei (sculele cu o specificatie de 230V si 240V pot fi conectate si la alimentare de 220V)
• Evitati daunele provocate de suruburi, tinte si alte elemente din timpul lucrului; inlaturi aceste elemente inainte de a trece la actiene
• Folosiţi detectoare adecovate pentru depistarea conductelor și conductorilor de alimentare sau apelati in acest scop la intrerprinderea locală de furnizare a utilitateților (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce laexplozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)
• Securizati piesa de lucru (o piesa de lucru fixata cu clame Sau intr-o menghina este tinita mult mai in siguranta decat manual)
• Nu folosi scula atunci cánd cordonul sau prezintă defectiuni; inlocuirea lor se va efectua de o personă autorizata

ACCESORII

• SKIL garanteză functionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale
• Folosiţi numai accesorile a caror turătie admisa este cel putuin egală cu turatia maxima la mers in gol a aparatului

IN TIMPUL FUNCTIONÄRII

• Feriti intotdeauna cordonul de pàrtile in miscare ale sculei
• Daca burghiul se blochează brusc (ceea ce cauzează o reactie periculoasă) trebuie sa opriti imediat aparatul
  Tineni socoteala de fortele care se creaza ca urmare a blocarii (mai ales la gaurirea in metal); folosiiti intotdeuna manerul auxiliar G ② si luati o positie stabila
• Apucati masina numai de manerele izolate atunci cánd executati lucrari la care accesoriul ar putea nimeri conductori ascunsi sau propriul cablu de alimentare al masinii (contactul cu un conductor sub

tensiune determină punerea sub tensiune a componentelor metalice ale maşiniiși duce la electrocutare)

• In cazul unor defeciuni electrice sau mecanice deconnectati imediat instrumentul si scoatei snurul din priză
• In cazul in care cordonul este deteriorat sau sectionat in timpul lucrului, nu atingeti cordonul, dar deconnectati imediat de la przya

DUPÄ UTILIZARE

• Cánd puneti instrumentul la o parte, deconnectati motorul si asigurati-và cà toate elementele mobile si-au oprit complet miscarea

EXPLICATIA SIMBOLURILOR DE PE INSTRUMENT

③ Cititi manual de instructiuni inainte deutilizare
④ Izolatie dubla (nu este besoinar fir de impamantare)
⑤ Nu aruncati instrumentul direct la pubelele de gunoi

UTILIZAREA

• Pornit/oprit 6
• Intrerupator-blocare pentru uz continu ⑦
  Control de viteza pentru start incet 8
  Reglajul vitezei maxime 9

Potentiometrul rotativ C asigura reglajul al vitezei maxime de la mica la mare

• porniti scula
• blocati comutatorul

• rotiti potentiometrul rotativ C pentru a selecta viteza maxima

• Selectie mecanica a treptelor de turatie - setati comutatorul E (2) la viteza dorit

! actionati comutatorul de selecţie a treptelor de turatie in tamp ce scula functioneaza lent

1 = VITEZÄ SCÄZUTÄ
moment de rotatie mare
- pentru gauriri de diametre mari
- pentru realizarea de filete
2 = VITEZÄ MAXIMÄ
moment de rotatie scazut
- pentru gauriri de diametre mai mici

! schimbați directția de rotatie abia atunci cand aparatul este complet oprit

Gaurire normal contra gauriricu percutie (11)

! selectaiza functia de gaurire numai cand scula este oprita 日 deconectata de la przya

• Inlocuirea biti 12

• introduceti bitul mat adanc in mandrina
  ! nu folositi biti cu coada deteriorata

Reglajul adancimii de gaurire 13
- Manuirea si dirijarea sculei 14

• folosiţi intotdeauna manerul auxiliar G ② (care trebuie să fie ajustat așa cum apare in schemă)
  ! in temp ce lucrati, tini intotdeauna scula de zona (zonele) de prindere colorate gri
• păstratiș describing fantele de ventilatie
• nu exercitatei prea multa presiune asupra aparatului; lasati aparatul sa functioneze

SFATURI PENTRU UTILIZARE

• Pentru perforarea in beton Sau piatra, este necessara exercitarea unei presiuni constante

• La gaurirea in metale feroase

• cánd este necessitiesa gaurirea la un diametru mare, efectuati intai o gaurire intermediară, la diametru mai mic

• ungeticuuleidcandincand burghiul

INTRETINERE / SERVICE

• Păstrați aparatulși cablul curat (mai ales fantele de ventilatie H ②)

! deconnectati de la priza inainte de a curata

• Daca'in ciuda procedeelor de fabricatie si control riguroase scula are totusi o pană, repararea acesteia se va face numai la un atelier de asistentă service autorizat pentru scule electrice SKIL

• trimitei scula in totalitatea lui cu bonul de cumparare la distribuitorul sau la central de service SKIL cel mai apropriat (adrese si diagrame de service se gaseasc la www.skil.com)

MEDIUL

• Nu aruncați sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru tările din Comunitatea Europeană)

• Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice Şi electronice Şi modul de aplicare a normelor în conformitate cu legislația natională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuiesc aruncate, ele trebuiesc colectate separat și reciclate în mod ce respectă normele de protectie a mediului incontrurător

• simbolul 5 vα va reaminti acest lucru

ZGOMOT/VIBRATII

• Măsurat in conformitate cu EN 60745 nivalul de presiune a sunetului generat de acest instrumente este de 93 dB(A) iar nivalul de putere a sunetului 104 dB(A) (abaterea standard: 3 dB), iar nivalul virațiior m / s^2 (suma vectorială a trei directii; incertitudine K = 1,5m / s^2 )

• candidauriti in metal 5,5 m/s²

• candid gauriti cu percutie in beton 10,6 m/s²
• Nivelul emisiilor de vibrações a fost másurat in conformitate cu un test standardizat precisat in EN 60745; poate fi folosit pentru a compară o scula cu altași ca evaluare preliminară a expuneriei la vibrações atunci cand folosiți scula pentru aplicatiilementionate
  -utilizarea sculei pentru aplicati di diferite sau cu accesorii diferite si prost intretunate poate creste semnicativ nivelul de expunere
• momentele in care scula este oprita sau cánd functioneaza dar nu executa nicio lucrare, pot reduce semnificativ niveul de expunere
  ! protejati-va impotrivaca efectelor vibraclior prin intretinerea sculei si a accesoriilor sale, pastrand mainile calde si organizand procesele de lucru

BG

yapha 6opmaunna 1023 yBOd

To3n INHcTpymeHT npedHa3NaueH 3a ydapHo npo6BaHe Ha TyXla,BeToH N KaMbK, a CbIo TaKa N 3a npo6BaHe Ha DpbBO, MetaI, KepaMka N nlaCTMaca
- PpOeTeTe n na3eTe TOBa pbKOBoDCTBO 3a pa6Ota ③

TEXHnueChn DAHHN ①

EJEMEHNAHCHPTPMEHTA ②

A Cnycbk 3a BKNIOUBAHe/U3KNIIOUBAHe n peryIINpaHe HaCKOPOCTTa
B ByToH 3a 3acToPnOpBaHa He BaKluOyBaunr CnycbK
C Dncka 3a peylnpahe Ha MaKcmaHa CKOpocT
D PpeBknOuBaTeI 3a 6pbuahe Ha nocokata Ha BbptHe
E PpeBknIOyBaTeI 3a npedeABKInTe
F PnpeBknUoyBaTeJ 3a n36Op Ha npo6nBHa yHKun
G NOMOUSA pByKa
H BeHTnlaUauHOHHTe OTBOpN

BE3ONACHOCT

OBUH YA3AHNA 3A 6E3O1ACHA PABOTA C ELEHTPOINHCTPYMEHTN

BHHMAHNE IpoyeTe Bcunn npedynpeHdeHna, yHa3aHn, 3aNo3HaIte ce c cHpynte n Texnuechnte XapaHTepnCTnH, pHIOKeHN KbM eENTponhctpymeta. PpOncn npn Cna3BaHeTo Ha yKa3aHnraTnNo-dOy Morat Da npedn3BnKAT TOKOB ydap N/ INN TeKKn TpaBMn.

3ana3eTe BCnHn npedynpckdeHn yHa3aHn 3a noI3BaHe B 6bDeue.

I3noJI3BaHnIr No-DoIy TepMnH "eJeKtpOnHCTpyMeHT" Ce OTHacrdo 3axpaHbAHn OT eJeKtpnueckaT a MpeHa eJeKtpOnHCTpyMeHTn (Cbc 3axpaHbAa Ka6e) n do 3axpaHbAHn OT aKymlaTopHa 6aTePnra eJeKtpOnHCTpyMeHTn (6e3 3axpaHbAa Ka6e).
