BRUGSANVISNING 1023 MA SKIL

Værktøjet er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og kunststof
- Laes og gem denen betjeningsvejledning ③

TEKNISKE DATA ①

VAERKTOJETS DELE ②

A Afbryder til taend/sluk og regulering af omdrejningstal
B Knap til fastlåsning af afbryderen
C Hjul til justering af maximal-hastighed
D Omskifter til ændring af omdrejningsretningen
E Gearomskifter
F Omskifter for valg af boringsindstilling
G Stottehandtag
H Ventilationshuller

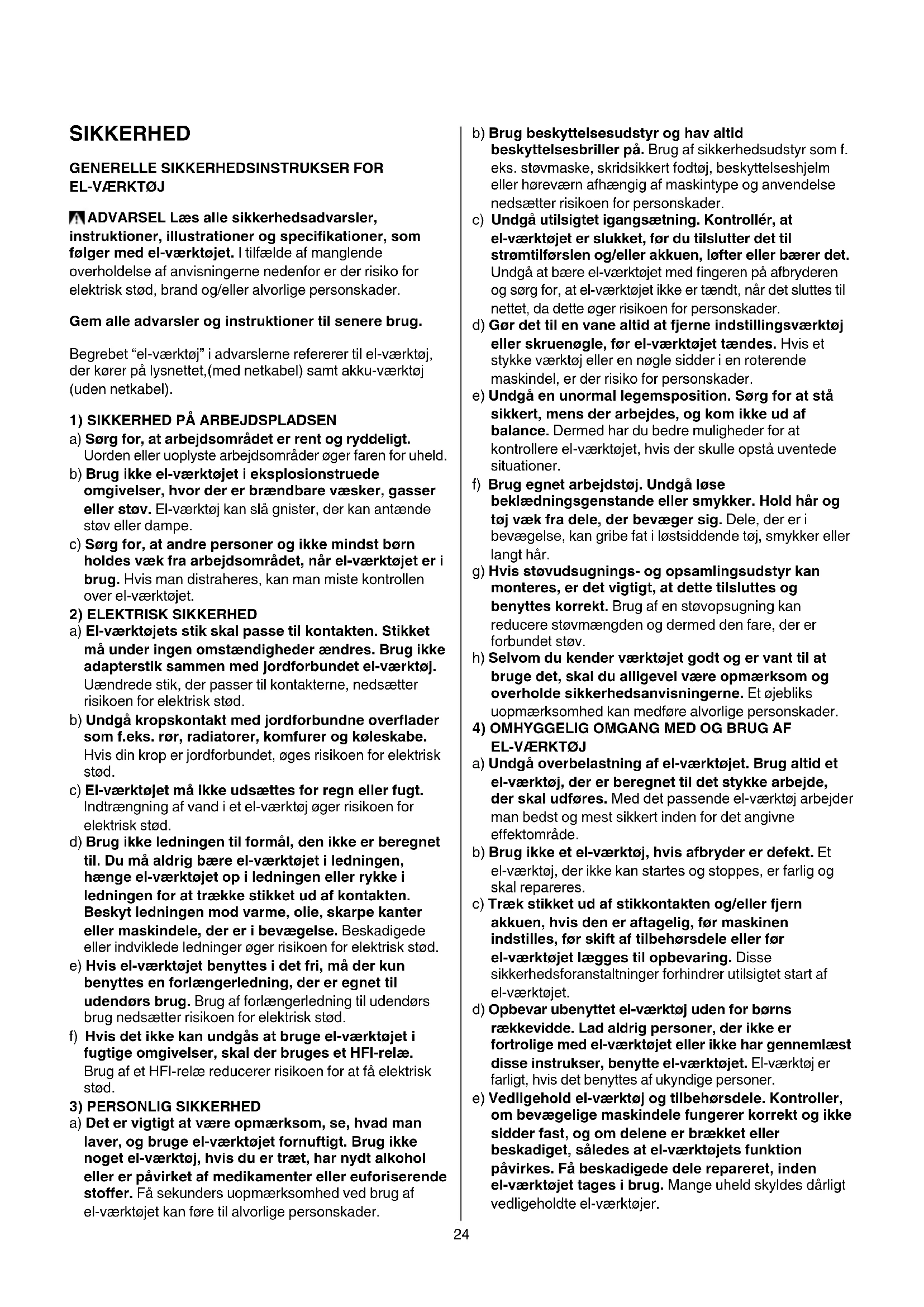

SIKKERHED

GENERELLE SIKKERHEDSINSTRUKSER FOR EL-VAERKT0J

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som folger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige persorskader.

Begreb "el-værktoj" i advarslerne refererer til el-værktoj, der korer på lysnettet,(med netkabel) samt akku-værktoj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN
a) Sorg for, at arbejdsomradyet er rent og ryddeligt. Uorden ell er uoplyste arbejdsomrader oger faren for uheld.
b) Brug ici el-vaerktojet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser aller stov. El-vaerktoj kan slå gnister, der kan antænde stov aller dampe.
c) Sorg for, at andre personer og ikke mindst børn holds væk fra arbejdsområdet, nár el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.
2) ELEKTRISK SIKKERHED
a) El-værktojets stik skal passe til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstikammen med jord forbundet el-værktoj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.
c) El-vaerktojet mägressive udsættes for regn eller fugt. Indtraengning af vand i et el-vaerktoj oger risikoen for elektrisk stød.
d) Brug/DDie ledningen til formal, den icke er beregnet til. Du ma aldrig barea el-vaerktoget i ledningen, hange el-vaerktoget op i ledningen ellr ykke i ledningen for at treek stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevagelse. Beskadigede ellerr indviklede ledninger oger risikoen for elektrisk stod.
e) Hvis el-vaerktojet benytttes i det fri, ma der kun benytttes en forlaengerledning, der er egnet til udendors brug. Brug af forlaengerledning til udendors brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge el-veerktojet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at fæ elektrisk stød.
3) PERSONLIG SIKKERHED
a) Det er vigtigt at vare opmaerksom, se, hvad man laver, og bruge el-værktøj fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter aller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøj kan fore til alvorlige personskader.

b) Brug beskytttesesudstyr og hav altid beskytttesesbriller pa. Brug af sikkerhedsudstyr som f. eks.stovmaske, skridsikkert fodtoj, beskytteseshjelm eller horevarn afhaengig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, for du tilslutter det til stromtilførslen og/eller akkuen, lfterller bærer det. Undgå at bare el-værktøjet med fingeren på afbryderen og sorg for, at el-værktøjet ikke erændt, nar det slutters til nettet, da dette øger risikoen for persorskader.
d) Gör det til en vane altid at fjerne indstillingsværktøj aller skruenøgle, for el-værktøjetændes. Hvis et stykkeærktøj aller en nøgle sidder i en roterende maskindel, er der risiko for persorskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom/DDE ud af balance. Dermen har du bedre muligheder for at kontrollere el-værktoget, hvis der skulle opstæ uventede situationer.
f) Brug egnet arbejdstoj. Undgå lose beklandningsgenstande eller smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende toj, smykker eller langt här.
g) Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stovmaengden og dermed den fare, der er forbundet stov.
h) Selvom du kender værktøj godt og ervant til at bruge det, skal du alligevel vare opmaerkso mg overholde sikkerhedsanvisningerne. Et ojebliks uopmaerksohed kan medfere alvorlige personskader.
4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VaERKT0J
a) Undgå overbelastning af el-værktøj. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug/DDE t el-vaerktj, hvis afbryder er defekt. Et el-vaerktoj, der icke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, for skift af tilbehorsdele eller for el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktojumen for borns rækkevidde. Lad aldrig personer, der ilke er fortrolige med el-værktoget aller icke har gennemlaest disse instrukser, benytte el-værktoget. El-værktoj er farligt, hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktoj og tilbehorsdele. Kontroller, om bevgelige maskindele fungerer correkt og ikke sidder fast, og om delene er brækket eller beskadiget, söledes at el-værktojets Funktion påvirkes. Få beskadigede dele repareret,inden el-værktojet tages i brug. Mange uheld skyldes)darligt vedligeholdte el-værktjojer.

f) Sorg for, at skareværktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareværktjoer med skarpe skarekanter sætter sig ikke sa hurtigt fast og er nemmere at føre.
g) Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktojet til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.
h) Hold handtag og gribeflader tøre, rene og fri for olie og smorefedt. Hvis handtag og gribeflader er glatte, kan værktøj ekke handteres og styres sikkert, hvis der sker noget uventet.

5) SERVICE

a) Sorg for, at el-varktoj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres storst mulig maskinsikkerhed.

SIKKERHEDSINSTRUKSER FOR SLAGBOREMASKINE

GENERELT

• Dette værktøj帽子已经超过 16 Å
• Fjern altid forst stikket fra kontakten, forend De foretager nogle ændringer eller skifter tilbehør
• Brug horeværn (stojpávirkning kan fore til tab af horelse)
• Brug de ekstra händgreb, der fölger med værktøjet (manglende kontrol kan forårsage personlige skader)
• Anvend helt udrullede og sikre forlaengerledninger med en kapacitet på 16 A
• Bearbejd/DD: Asbestholdigt materiale (asbest er kræftfremkaldende)
• Stov fra materiale som f.eks. maling, der indeholder bly, nogue traesorter, mineraler og metal kan vare skadeligt (kontakt med aller indanding af stovet kan forarsage allergiske reactiioner og/eller sygdomme i luftvejene hos den, der anvender varktojet, ellr hos omkringstaende); bær en stovmaske og arbejd med en stovudsgningsanordning, hvor en sadan kan slutters til
• Visse slags stov er klassificeret som kraeftfremkaldende (som f.eks. stav fra eg og bog) især i forbindelse med tilssætningsstoffer til træbehandling; bær en stovmaske og arbejd med en stovudugsningsanordning, hvøren sādan kan sluttes til
• Følg de nationale krav, hvad angår stov, for de materialer, du ønsker at arbejde med

INDEN BRUG

• Kontrolier altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskit (værktøj med betegnelsen 230V eller 240V kan ogsa tilsluttes til 220V)
• Undgå skader forårsaget af skruer, som eller andre materialer i arbejdsstykket; fjernppe De begynder at arbejde
• Anvend egnede søgeinstrumenter til at &, frem til skjulte forsyningsledninger erler kontakt det lokale forsyningssselskab (kontakt med elektriske ledninger kan fore til brand og elektrisk stød; beskadigelse af en gasledning kan fore til eksplosion; brud på et vandrør kan fore til materiel skade eller elektrisk stød)

• Fastgor emnet (det er sikrere at holde emner i en fastgorghingsanordning eller skruestik end med handen)

• Brug/DD: VaeRkToJet, hvis kablet er beskadiget; f Det skifteu ud af en anerkendt fagmand

TILBEHØR

• SKIL kan kun sikre en korrekt fonction af værktøjet, hvis der benyttes originalt tilbehør
• Der på kun benyttles tilbehør, hvis godkendte omdrejningstal er mindst på hjit som værktojets max. omdrejningstal i ubelastet tilstand

UNDER BRUG

• Hold altid ledningen væk fra værktøjets bevægelige dele
• Hvis boret blokerer uventet (florende til en rykagtig farlig reaktion), skal værktøj straks afbrydes
  Vær opmaerksom pa de opstaende kræfter af blokering (især ved boring i metal); anvend altid stottegrebet G ② og sorg for at sta sikkert
• Hold altid kun el-værktøjet i de isolerede gribeflader, när du udfører arbejde, hvor indsatsværktøjet kan ramme bojede stromledninger erller værktojets eget kabel (kontakt med en spændingsførende ledning saetter ogsa metaldele under spænding, hvilket forer til elektrisk stød)
• I tilfælde af elektrisk eller mekanisk fejlfunktion skal afbryderen straks afbrydes og stikket tages ud af kontakten
• Hvis kablet beskadiges aller skæres over under arbejdet,/DDke berør kablet, og straks træk ud stikket

EFTER BRUG

• Efter endt arbejde skal afbryderen afbrydes og alle bevagelige dele vare stoppet fvar varktojet saettes til side

FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET

③ Laes instruktionen inden brugen
④ Dobbelt isolering (jordforbindelse unodvendig)
⑤ Vaektoj ma违法犯罪 som almindeligt affald

BETJENING

Taend/sluk 6
- Fastlåsning af afbryderen til vedvarende drift ⑦
Regulering af omdrejningstal til blod start 8
- Justering af maksimal-hastighed 9 Ved hjælp af hjulet C kan maksimalhastigheden justeres trinløst fra lav til høj

-tændvarktojet
- lás strombrytaren
-drej hjulet C til den onskede maximal-hastighed er opnæt

• Mekanisk gearvalg

• stil omskifteren E ② pa onskede omdrejningstal
  !tryk på gearomskifteren mens værktøjet kørén langsomt
  1 = LAV OMDREJNINGSTAL

• stor traekraft
• for boring ved store diameter
• for gevindskaering

2 = HØJ OMDREJNINGSTAL

• lavere traigkraft

• for boring ved smà diametre

• AEndring af omdrejningsretningen 10

• afbryderen A ② kan/DDKE aktiveres, hvis retningsskifteren/DDke er indstillet korrekt
  ! ændre kun omdrejningsretningen narr værktøjet er standset welt

Normal boring eller slagboring 11
! vælg kun borefunktion narr værktøjet er slukket og stikket er taget ud af stikkontakten
- Omytning af bits 12
- indsaet bit sa dybt som muligt i borepatronen
!brug ikke bits med beskadiget skaat
- Indstilling af boreydben 13
Handtering og styring af værktoget 14
- anvend altid stottegrebet G ② (kan justeres som vist)
! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r)
- holdventilationshullerne udaekkede
- pres/DDke for hardsmed varktojet;lad varktojet gore arbejdet for dig

GODE RÄD

• Ved boring i beton aller mur bør der bruges et konstant tryk

• Ved boring i jernholdige metaller

• forbor etindre hul, nár et stort hul skal bores

• sorg for at smore boret en gang imellem med olien

VEDLIGEHOLDELSERVICES

• Hold værktøjet og ledningen ren (især ventilationshullerne H ②)
  ! træk stikket ud forrensning
• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj
• send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet vindes paa www.skil.com)

MILJO

• Elværktøj, tilbehør og emballage违法犯罪
• bortskaffes som almindeligt affald (kun for EU-lande)

i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniskeprodukter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en@måde, der skåner miljøet mest muligt
- symbolet ⑤ erindrer dig om dette, ℝ udskiftning er nødvendig

STØJ / VIBRATION

Males after EN 60745 er lydtrykniveau au dette værktj 93 dB(A) og lydeffektniveau 104 dB(A) (standard deviation: 3 dB), og vibrationsniveauuet m / s^2 (vektorsum for tre retninger; usikkerhed K = 1,5m / s^2 )

ved boring i metal 5,5 m/s²
ved slagboring i beton 10,6 m/s²

• Det vibrationsniveau er malt i henhold til den standardiserede test som anfør i EN 60745; den kan benytttes til atammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, nar værktøjet anvendes til de nævnte formål

• anwendes værktøjet til andre formal'ller med andet aller)darligt vedligeholdt tilbehør, kan dette ogge udsættelsensinevaet betydeligt

• de tidsrum, hvor værktoget er slukket, eller hvor det kører utden reelt at udfore noget arbejde, kan reducere udsættelsensineauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre
