КОРИСНИЧКИ ПРИРАЧНИК 1023 MA SKIL

EU-Изјава за сообразност Вибрациска дупчалка Број на артикл Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај:

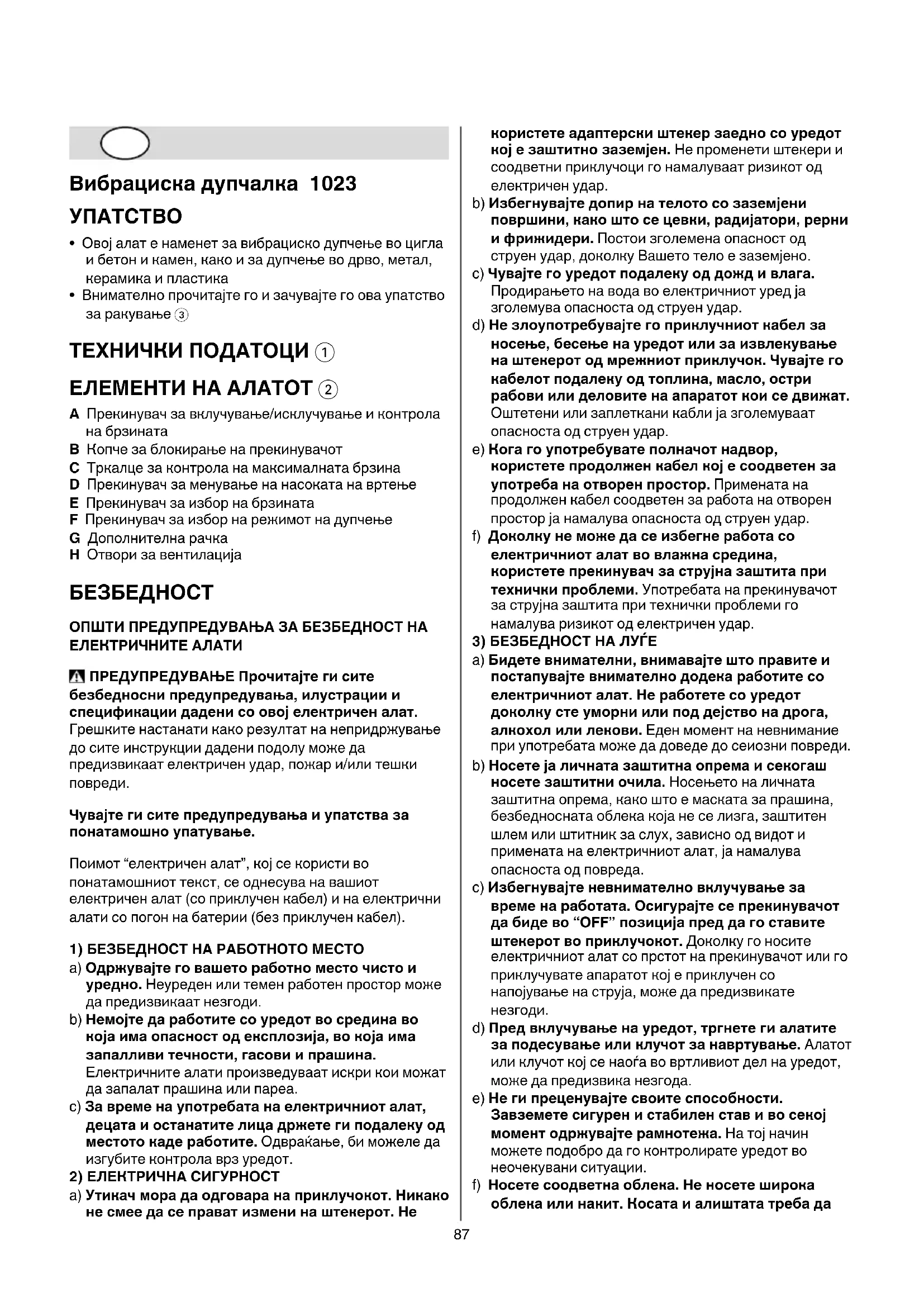

• Овој алат е наменет за вибрациско дупчење во цигла и бетон и камен, како и за дупчење во дрво, метал, керамика и пластика

• Внимателно прочитајте го и зачувајте го ова упатство за ракување 3 ТЕХНИЧКИ ПОДАТОЦИ 1 ЕЛЕМЕНТИ НА АЛАТОТ 2 A Прекинувач за вклучување/исклучување и контрола на брзината B Копче за блокирање на прекинувачот C Тркалце за контрола на максималната брзина D Прекинувач за менување на насоката на вртење E Прекинувач за избор на брзината F Прекинувач за избор на режимот на дупчење G Дополнителна рачка H Отвори за вентилација

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации дадени со овој електричен алат. Грешките настанати како резултат на непридржување до сите инструкции дадени подолу може да предизвикаат електричен удар, пожар и/или тешки

Чувајте ги сите предупредувања и упатства за понатамошно упатување. Поимот “електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приклучен кабел) и на електрични алати со погон на батерии (без приклучен кабел).

1) БЕЗБЕДНОСТ НА РАБОТНОТО МЕСТО

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди. b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа. c) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одвраќање, би можеле да изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ

a) Утикач мора да одговара на приклучокот. Никако не смее да се прават измени на штекерот. Не користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар. b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, рерни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено. c) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар. d) Не злоупотребувајте го приклучниот кабел за носење, бесење на уредот или за извлекување на штекерот од мрежниот приклучок. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар. e) Кога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар. f) Доколку не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

3) БЕЗБЕДНОСТ НА ЛУЃЕ

a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеиозни повреди. b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда. c) Избегнувајте невнимателно вклучување за време на работата. Осигурајте се прекинувачот да биде во “OFF” позиција пред да го ставите штекерот во приклучокот. Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приклучен со напојување на струја, може да предизвикате

d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наоѓа во вртливиот дел на уредот, може да предизвика незгода. e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во секој момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации. f) Носете соодветна облека. Не носете широка облека или накит. Косата и алиштата треба да88 бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови. g) Доколку може да се монтираат направи за вшмукување и фаќање прашина, проверете дали се вклучени и дали можат исправно да се користат. Примената на овие направи ја намалува опасноста од прашината. h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од секунда.

4) ВНИМАТЕЛНА УПОТРЕБА И РАКУВАЊЕ СО

ЕЛЕКТРИЧНИТЕ АЛАТИ a) Не го преоптеретувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област. b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повеќе не може да се вклучува и исклучува е опасен и мора да се

c) Исклучете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност ќе се избегне невнимателното вклучување на уредот. d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица. e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат. f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ќе се заглавуваат и со нив работата ќе биде полесна. g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации. h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

a) Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат. БЕЗБЕДНОСНИ УПАТСТВА ЗА ВИБРИРАЧКИ

• Овој алат не треба да го користат лица под 16 години

• Обезбедете се алатот да е исклучен од струја пред да вршите било какво подесување или замена на приборот

• Носете заштита за ушите (изложеност на тие звуци и бука, може да доведе фо трајно оштетување на

• Користете ги страничните дршки кои се испорачуваат заедно со машината (губењето на контрола може да доведе до повреди)

• Продолжениот кабел кој го користите, мора да биде сосема одмотан и безбеден, со капацитет од 16 А

• Не обработувајте никаков материјал кој содржи азбест (азбестот важи за предизвикувач на рак)

• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или луѓето во близина); носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите ПРЕД УПОТРЕБА

• Секогаш проверувајте напонот да е ист со оној кој е назначен на плочката на алатот (алатите за напон од 230V или 240V исто така може да се поврзат и на напон од 220V)

• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа

• Користете соодветни детектори за наоѓање на скриени инсталации или повикајте соодветна компанија за помош (контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар)

• Зацврстете го материјалот кој го обработувате (обработка која е зацврстена со стеги или во менгеме е побезбедна отколку да ја држите со раце)

• Никогаш не користете алат ако кабелот е оштетен; замената на кабелот мора да ја изврши стручно лице

• SKIL може да признае гаранција само доколку е користен оригинален прибор89

• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат ВО ТЕКОТ НА УПОТРЕБАТА

• Кабелот секогаш држете го подалеку од деловите на алатот кои се движат

• Во случај на ненадејна блокада на бургијата, со создавање на повратни сили кај алатот, веднаш треба да го исклучите алатот

• Внимавајте на создадените сили кај алатот, за време на блокадата (особено при дупчење метал); алатот секогаш да се држи за страничната дршка G 2 и да се завземе сигурен став

• Држете го елетричниот алат само за изолираните дршки кога извршувате работа во случаи кога апаратот може да дојде во контакт со електрични инсталации или со сопствениот кабел (контакт со соголена жица исто така може да ги наелектризира металните делови на алатот и да предизвика струен удар)

• Во случај да дојде до електричен или механички дфект, веднаш исклучете го алатот и исклучете го од приклучокот

• Ако кабелот се оштети или пресече за време на работата, веднаш исклучете го и не го допирајте ПО УПОТРЕБА

• Кога ќе ја завршите работата со алатот, исклучете го моторот и проверете дали сите подвижни делови се

ОБЈАСНУВАЊЕ ЗА СИМБОЛИТЕ ЗА АЛАТОТ 3 Пред употреба прочитајте го прирачникот за

4 Двојна изолација (не е потребна заземна жица) 5 Не фрлајте го алатот заедно со другиот отпад од домаќинството

• Вклучено/Исклучено 6

• Блокирање на прекинувачот за постојана употреба 7

• Закочување на прекинувачот за лесен старт 8

• Контрола на максималната брзина 9 Со тркалото C максималната брзина може да се приспособи од ниска до висока - вклучете го алатот - блокирајте го прекинувачот - вртете го тркалото C за избор на максимална брзина

• Избор на механички запченик - поставете го селекторот E 2 на саканата брзина ! вклучете го изборот на брзини додека алатот работи бавно 1 = ПОНИСКА БРЗИНА - висок вртлив момент - за дупчење отвори со голем дијаметар - за вибрациски навој 2 = ПОВИСОКА БРЗИНА - низок вртлив момент - за дупчење отвори со мал дијаметар

• Промена на насоката на ротација 0 - ако левата/десната позиција не легнат како што треба, прекинувачот A 2 нема да може да стартува ! менувајте ја насоката на ротацијата само кога алатот се наоѓа во целосно мирување

• Нормално дупчење наспроти вибрациско дупчење ! ! бирајте го режимот на дупчење само кога алатот е исклучен и приклучокот е изваден од

• Промена на бургиите @ - вметнете ја бургијата најдлабоко што можете во

! не употребувајте бургии со оштетена дршка

• Приспособување на длабочината на дупчењето #

• Држење и насочување на алатот $ - алатот секогаш држете го за страничната дршка G 2 (може да се приспособува, како на

! додека работите, секогаш држете го алатот за местото (местата) кое (кои) се означени со

- отворите за ладење држете ги отворени - не притискајте премногу со алатот; дозволете тој сам да работи СОВЕТИ ЗА ПРИМЕНА

• За дупчење во бетон или камен, потребен е рамномерен притисок на дупчалката

• При дупчење во метал - најпрво издупчете помала дупка, кога сакате да издупчите поголема дупка - бургијата подмачкувајте ја со масло од време на

ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Алатот и кабелот секогаш да се одржуваат чисти (особено отворите за ладење H 2) ! пред чистење извадете го алатот од приклучокот

• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични

- во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com) ЗАШТИТА НА ЖИВОТНАТА

• Не се ослободувајте од електични алати, уреди или амбалажа преку нивно фрлање во домашното ѓубре (само за земјите на ЕУ) - според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање - симболот 5 ќе ве потсетува на ова кога ќе дојде време алатот да го фрлите90 БУЧАВА / ВИБРАЦИИ

• Мерено во согласност со EN 60745 нивото на звучен притисок е 93 dB(A) а нивото на звучна моќност 104 dB(A) (стандардно отстапување: 3 dB), и вибрација ✱ м/с² (векторски збир на трите показатели; несигурност К = 1.5 м/с²) ✱ при дупчење во метал 5,5 м/с² ✱ при вибрациско дупчење во бетон 10,6 м/с²

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 60745; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите

- користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на

- кога алатот е исклучен или кога алатот е вклучен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност ! заштитете се од ефектите на вибрациите преку одржување на алатот и неговите делови, одржување на топлината во вашите раце, и организирање на вашата работа
