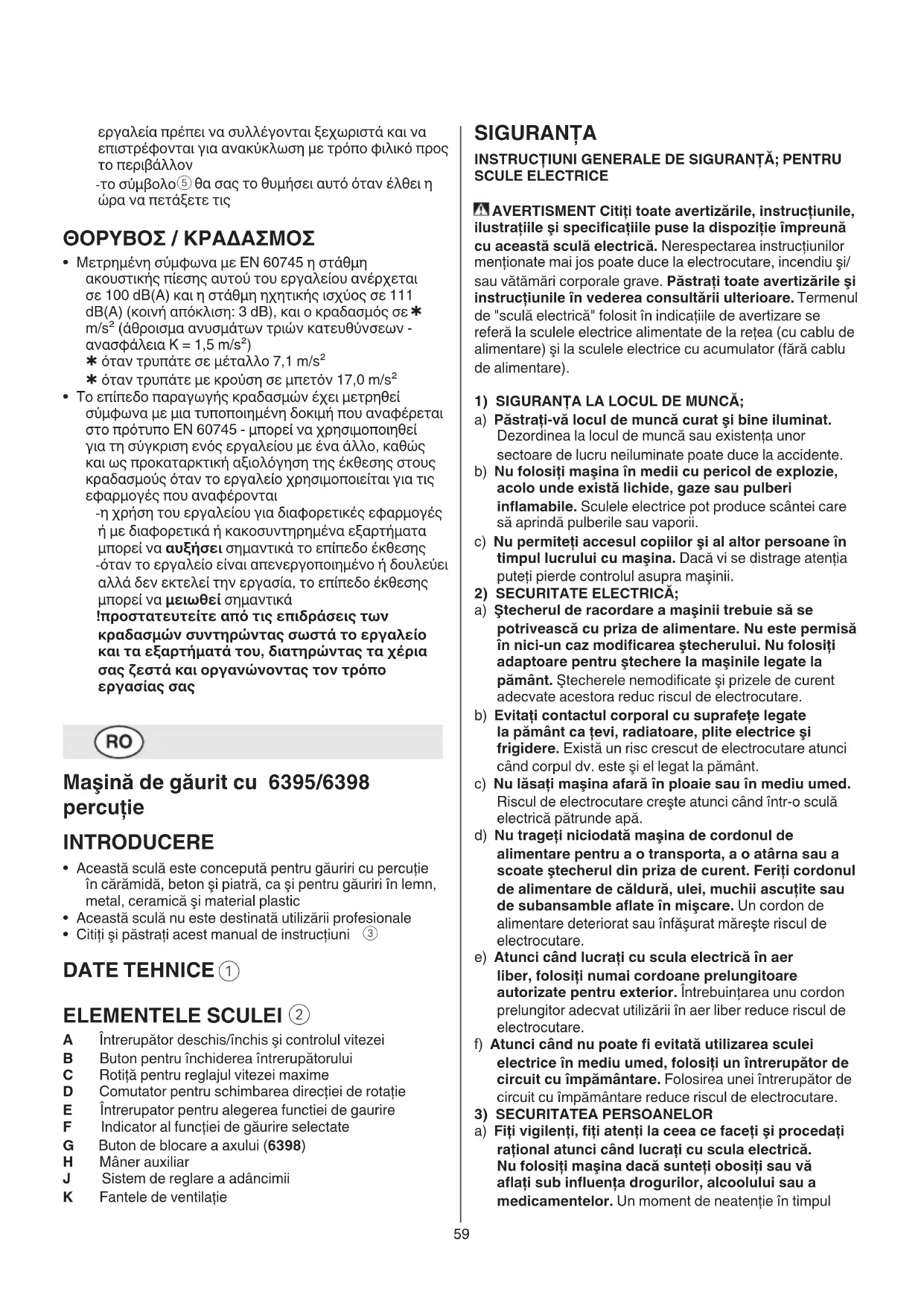

MANUAL DE UTILIZARE 6395 AA SKIL

• Această sculă este concepută pentru găuriri cu percutie in carnevidă, beton si piatra, ca si pentru găuriri in lemn, metal, ceramică si material plastic
• Această sculă nu este destinata適用ări profesionale
  Citişi păstrati acest manual de instruetiuni ③

DATE TEHNICE①

ELEMENTE SCULEI ②

A Intrerupator deschis/inchis si controlul vitezei
B Buton pentru inchiderea intrerupatorului
C Rotitā pentru reglajul vitezei maxime
D Comutator pentru schimbarea directiei de rotatie
E Intrerupator pentru alegerea functiei de gaurire
F Indicator al functiei de gaurire selectate
G Buton de blocare a axului (6398)
H Maner auxiliar
J Sistem de reglare a adancimii
K Fantele de ventilatie

SIGURANTA

INSTRUCTIUNI GENERALE DE SIGURANTA; PENTRU SCULE ELECTRICE

A VERTISMENT Citi toate averizarile, instructiunile, ilustratiile si specificaile puse la dispozitie impreunacu această sculă electrică. Nerespectarea instructiunilor mentionate mai jos poate duce la electrocutare, incendiu s/sau vătamari corporale grave. Păstrați toate averizarile si instructiunile in vederea consultarii ulterioare. Termenul de "sculă electrică" folosit in indicațiile de averizare se referă la sculele elecrice alimentate de la rețea (cu cablu de alimentare) si la sculele elecrice cu accumulator (fãra cablu de alimentare).

1) SIGURANTA LA LOCUL DE MUNCA;
a) Păstrați-va locul de munca curatși bine iluminat. Dezordinea la locul de munca sau existența unor sectoare de lucru neiluminate poate duce la'accidente.
b) Nu folosiţi maşina in medii cu pericol deexplozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii.
c) Nu permitei accesul copilor si al altero persone in timpul lucrului cu masina. Daca vi se distraige atentia puteti pierde controlul asupra masinii.
2) SECURITATE ELECTRICA;
a) Stecherul de racordare a masinii trebuie sa se potriveasca cu priza de alimentare. Nu este permisa in nici-un caz modificarea stecherului. Nu folosi adaptoare pentru stechere la masinile legate la pamant. Stecherele nemodificate si prizele de curent adecvate acestora reduc riscul de electrocutare.
b) Evità contactul corporal cu suprafete legate la pámānt ca tevi, radiatoare, plite electrice sī frigidere. Existà un risc crescut de electrocutare atunci cand corpul dv. este sī el legat la pámānt.
c) Nu lasati masina afara in ploaie sau in mediu umed. Riscul de electrocutare creste atunci cand intr-o sculaelectrica patrunde apa.
d) Nu trajei niciodata mașina de cordonul de alimentare pentru a o transporte, a o atârna sau a scoate stecherul din przya de current. Feriti cordonul de alimentare de caldură, ulei, muchii ascutite sau de subansamble aflate in miscare. Un cordon de alimentare deteriorat sau infășurat mareste riscul de electrocutare.
e) Atunci cand lucraci cu scula electrica in aer liber, folosi numai cordoane prelimungitoare autorizate pentru exterior. Intrebuintarea unu cordon prelimungitor adecvat utilizarii in aer liber reduce riscul de electrocutare.
f) Atunci cánd nu poate fi evitata utilizes area sculei electrice in mediu umed, folosi un intrerupator de circuit cu impamantare. Folosirea unei intrerupator de circuit cu impamantare reduce riscul de electrocutare.
3) SECURITATEA PERSOANELOR
a) Fiti vigilenti, fiti atenti la ceea ce faceti si procedati rational atunci cand lucrati cu scula electrica. Nu folosi ti masina dacà sunteti obosi ti sau va aflat i sub influenta drogurilor, alcoolului sau a medicamentelor. Un moment de neatentie in timul

lucrului cu masina poate duce la raniri grave.

b) Purtati echipament de protectie personala si intotdeauna ochelari de protectie. Folosirea echipamentelor de protectie a personei ca masca de protectie impotrivva prafului, incaltamnte antiderapanta, casca de protectie Sau aparat de protectie auditiva, in functie de tipul si domeniul de folosire al sculei electrice, reduce riscul ranirilor.
c) Evitati o punere in functiune involuntara. Inainte de a introduce stecherul in przy s/sau de a introduce accumulatorul in scula electrica, de a o ridica sau de a o transporte, asigura t va cacesta este oprita. Daca atunci cand transporte scula electrica tineti degetul pe intrerupator Sau daca porniti scula electrica inainte de a o racorda la reteaua de curent, puteti provoca accidente.
d) Inainte de a pune masina in functiune scoatei afara cheile reglabile si fixe. O cheie regabilaa sau fixa, aflata intr-o componenta de masina care se roteste, poate provoca raniri.
e) Nu va supraapreciati. Asigurati-va o poziie stabila si pstra-va intotdeauna echilibrul. Astfel veti putea controla mai bine masina in situatu i neasteptate.
f) Puratai imbracaminte de lucru adecvata. Nu puratai haine largi pau podoabe. Feriti paurul si imbracamintea de piesele aflate in miscare. Imbracamintea larga, podoabele si paurul lung pot fi prinse de piesele aflate in miscare.
g) Daca exista posibilitatea montarii de echipamente si instalati de aspirare si colectare a prafului, asigurati-va c a acestea sunt conectate si folosite corect. Folosirea unei instalati de aspirare a prafului poate duce la reducerea poluarii cu graf.
h) Nu va lasati amagiti de usurinta in operare dobandita in urma folosirii freventa a sculelor electrice si nu ignorati principiile de siguranta ale acestora. Negljenta poate provoca, intr-o fractiune de secunda, vatamari corporale grave
4) MANEVRATI SI FOLOSITICU GRIJA; SCULELE ELECTRICE
a) Nu suprasolicitate maşa. Folosiţ scula electrică destinata executarii lucrarii dumneavoastră. Cu scula electrică potrivita lucrati mai bineși mai sigur in domeniul de putere specificat.
b) Nu folositi scula electrica dacare intrerupatorul defect. O scula electrica, care nu mai poate fi pornita sau oprită este periculoasășitrebuie reparata.
c) Scoatei stecherul afara din priza si/sau indepartati accumulatoru daca este detasabil, inainte de a executa reglaje, a schimba accesorii sau a deposita scula electrica. Aceastamasura preventiva reduce riscul unei porniri involuntare a masinii.
d) In caz de nefolosire păstrați masinile la loc inaccesibil copiilor. Nu permiteți personelor care nu sunt familiarizate cu masina sau caret n-au citit prezentele instruciuni, să foloseasca masina. Sculele electrice sunt periculoase atunci cand sunt folosite de persone fară experientă.
e) Intretineti sculele electrici si accesoriile acestora. Controlati daca componentele mobile functioneaza corect si daca nu se blochează, dacă nu există把这些 defecte sau deteriorate, care sa afecteze functionarea masinii. Inainte de a repune in

functiune masina, duceti-o la un atelier de asistenta service pentru repararea sau inlocuirea pieselor deteriorate. Multe accidente s-au datorat intretnerii defectuoase a sculelor electrice.

Accesorile atent intretnute, cu muchii taietoare bine ascutite se blocheazma greu si pot fi conduse mai uor.
g) Folosiţi sculele electrice, accesoriile, dispositivele de lucru etc. conform prezentelor instructiuni. Tiniţi seama de conditiile de lucruși de lucrarea care trebuie executata. Intrebuintarea unor scule electrice destinate alterutilizări decât cele preconizate, poate duce la situati periculoase.
h) Mentineti帽子ere sizonele de prindere uscate, curate siferi-le de ulei si unsoare. Manerelesizonele de prindere alunecoase nu permit manevrarea sicontrolul sigur al sculei electrice in situati neasteptate.

5) SERVICIU
a) Permiteti repararea masinii dumneavoastrumai de catre un specialist calificat si numai cu piese de schimb originale. In acest mod este garantata mentinerea sigurantei de expoatare a masinii.

INSTRUÇIUNI DE SIGURANTA; PENTRU MAŞINA DE GÜRIT CU PERCUTIE

GENERALITÄTI

• Această sculă nu trebuie să fie folosit de persone sub 16 ani
• Decuplate intotdeauna stecherul de la sursa de alimentare inainte de a face o reglare sau o schimbare de accesoriu
• Purtati protectii auditive (zgomotul poate provocapierderea auzului)
• Folosiţi manere suplimentare din setul de livrare (pierderea controlului poate duce la vătamări corporale)
• Folosiţi cabluri de prelungire derulate complet, protejate/izolate, cu o capacitate de 16 amperi
• Nu prelucrati materiale care contin azbest (azbestul este considerat a fi cancerigen)
• Praful rezultat din materiale precum vopseaua care contine plumb, unele specii de lemn, minerale si metale poate fi periculos (contactul cu praful Sau inhalarea acestuia poate provoca reacti allergice si/sau afectiuni respiratori i operatorului sau personelor care staun in apropiere); purati o masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar si fac) in special in combinatie cu aditivi pentru tratarea lemnului; purata o masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
• Respectati reglementäre nationale referitoare la aspiratia prafului in functie de materialele de lucru folosite

INAINTEA UTILIZARII

• Verificazioni intottedeauna dacă tensiunea de alimentare este aceeași cu tensiunea indicata pe placuța de identificare a sculei

• Evitati daunele provocate de suruburi, tinte si alte elemente din timpul lucrului; inlaturati acesto elemente inainte de a trece la actiune

• Folosiţi detectoare adecvate pentru depistarea conductelorși conductorilor de alimentare sau apelati in acest scop la intrerprinderea locală de furnizare a utilitateților (contactul cu conductorii electrici poate provoca incendii Sau electrocutare; deteriorarea unei conducte de gaz poate duce laexplozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)
  Securizati piesa de lucru (o piesa de lucru fixata cu clame sau intr-o menghina este tinita mult mai in sigurantha decat manual)

• Nu folosiţi scula atunci cand candin dconul Sau prezintă defectiuni; inlocuirea lor se va efectua de o personă autorizata

ACCESORII

• SKIL garanteză functionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale
• Folosiţi numai accesoriile a caror turătie admisa este cel putin egală cu turăția maxima la mers in gol a aparului

IN TIMPUL FUNCTIONÄRII

• Feriti intotdeana cordonul de partile in miscare ale sculei
• Daca burghiul se blochează brusc (ceea ce cauzează o reactie periculoasa) trebuie sa opriti imediat aparatul
• Apucati masina numai de manerele izolate atunci cand executati lucrari la care accesoriul ar putea nimeri conductori ascunsi sau proprioiul cablu de alimentare al masinii (contactul cu un conductor sub tensiune determina punerea sub tensiune a componentelor metalice ale masinii si duce la electrocutare)
  In cazul unor defeciuni electrica sau mecanice deconnectati imediat instrumentul si scoatei snurul din priza
• In cazul in care cordonul este deteriorat sau sectionat in timpul lucrului, nu atingeti cordonul, dar deconnectati imediat de la przya

DUPÄ UTILIZARE

Cand puneti instrumentul la o parte, deconnectati motorul si asigurati-va ca toate elementele mobile si-au oprit complet miscarea

EXPLICATIA SIMBOLURILOF

③ Citi:manualdeinstruktiinainte deutilizare
4 Izolatie dubla (nu este besoinar fir de impamantare)
⑤ Nu aruncai instrumentul direct la pubelele de gunoi

UTILIZAREA

• Pornit/oprit 6
• Intrerupator-blocare pentru uz continu ⑦
  Control de viteza pentru start incet 8
• Reglajul vitezei maxime ⑨ Potentiometrul rotativ C asigura reglajul al vitezei maxime de la micá la mare

-porniti scula
-blocati comutatorul
-rotiti potentiometrul rotativ C pentru a selecta viteza maxima

• Pentru perforarea in beton sau piatra, este necessara exercitarea unei presiuni constante
• La gaurirea in metale feroase

-cand este necessitiesa gaurirea la un diametru mare, efectuati intai o gaurire intermediar, la diametru mai mic

-ungeti cuulei din cand in cand burghiul

Gaurire asechiata in lemn 16
Gaurire in ziduri fara praf 17
Gaurire in plafoane fara praf 18
Gaurire in tigle fara a aluneca 19
A se vedea alte recomandari la www.skil.com

INTRETINERE / SERVICE

• Această sculă nu este destinata UTILIZARII profesionale
• Păstrați aparatulși cablul curat (mai ales fantele de ventilatie K ②)

!deconectaşi de la priză inainte de a curata

• Daca'in ciuda procedeler de fabricatie si control riguroase scula are totusi o pană, repararea acesteia se va face numai la un atelier de asistentă service autorizat pentru scule electrice SKIL

• trimitei scula in totalitatea lui cu bonul de cumparare la distribuitorul sau la centrul de service SKIL cel mai apropriat (adrese si diagrame de service se gaseasc la www.skil.com)

MEDIUL

• Nu aruncați sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru tările din Comunitatea Europeana)

• Directa Europeana 2012/19/EC face referire la modul de aruncare a echipamentelor eletrice si electronice si modul de aplicare a normelor in conformitate cu legislata nationa; sculele electrice in momentul in care au atins un grad avansat de uzura si trebuiesc aruncate, ele trebuiesc colectate separat si reciclate intr-un mod ce respecta normele de protectie a mediului inconjurator
  -simbolul ⑤ və va reaminti acest lucru

ZGOMOT/VIBRATII

• Māsuratīn conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 100 dB(A) iar nivelul de putere a sunetului 111 dB(A) (abaterea standard: 3 dB), iar nivelul vibratailor m / s^2 (suma vectioriala a trei directii; incertitudine K = 1,5 ~m / s^2 ) * cánd qauritiñn metal 7.1 m/s²

• cánd gauriti cu percutie in beton 17,0 m/s²

• Nivelul emisiilor de vibracoes a fost mascarat in conformitate cu un test standardizat precisat en EN 60745; poate fi folosit pentru a comparar o sculca cu alta si ca evaluare preliminara a expunerer la vibracoes atunci cand folosi ci scula pentru aplicatiile mentionate

-utilizarea sculei pentru aplicatiui diferite sau cu accesorii diferite si prost intretnute poate creste semnificativ nivelul de expunere
-momentele in care scula este oprita sau cand fonctioneaza dar nu executaonio lucrare, pot reduce semnicificativ nivelul de expunere
!protejati-vã impotriva efectelor vibraitiilor prin intretinerea sculei si a accesoriilor sale, pastrand mainile calde si organizand procesele de lucru
