6395 AA - Elektrisk borrmaskin SKIL - Gratis bruksanvisning och manual

Produkttyp	Slagborrmaskin
Märke	Skil
Modell	6395 AA
Matningsspänning	230 V
Frekvens	50 Hz
Upptagen effekt	850 W
Variabel tomgångshastighet	0 - 3000 varv/min
Borrchuckens kapacitet	13 mm
Borrchucktyp	Nyckelchuck
Funktioner	Normal borrning, slagborrning, fram/back, hastighetsreglering, strömbrytarlås, axellås
Extra handtag	Ja, justerbar
Djupstopp	Ja
Ljudtrycksnivå	100 dB(A)
Ljudeffektnivå	111 dB(A)
Vibration (metallborrning)	7.1 m/s²
Vibration (betongborrning)	17.0 m/s²
Vikt	2.5 kg
Mått (L × B × H)	300 × 200 × 80 mm
Säkerhet	Dubbel isolering, nödstopp, återstartsskydd
Underhåll	Rengör ventilationsspringorna, koppla ur före rengöring
Medföljande tillbehör	Extra handtag, djupstopp, borrchucknyckel
Reparerbarhet	Auktoriserat SKIL-servicecenter

Vanliga frågor - 6395 AA SKIL

Hur justerar man hastigheten på Skil 6395 AA-borrmaskinen?

Hastigheten justeras med ratten C på handtaget. Vrid den från långsam (1) till snabb (6) för att justera maxhastigheten. För mjuk start, använd avtryckaren A.

Hur använder man slagfunktionen?

Vrid omkopplaren E till slagläge (hammarsymbol). Indikatorn F visar vald funktion. Ändra endast funktionen när verktyget är stoppat.

Hur vänder man rotationsriktningen?

Använd omkopplaren D ovanför avtryckaren. Tryck den åt vänster för framrotation (borrning) eller åt höger för backrotation (lossning). Använd den endast när verktyget är helt stoppat.

Hur byter man borret?

Koppla ur verktyget. För modell 6395, lossa nyckelchucken genom att vrida nyckeln moturs. Sätt i borret till stoppet och dra åt ordentligt. För modell 6398, använd axellåsknappen G för att byta bits.

Vilka tillbehör rekommenderas för denna borrmaskin?

Skil rekommenderar att använda originaltillbehör vars tillåtna hastighet är minst lika med verktygets maximala tomgångshastighet. Använd väl slipade borr för trä, metall, betong och murverk.

Hur rengör man Skil 6395 AA-borrmaskinen?

Koppla alltid ur apparaten före rengöring. Rengör regelbundet ventilationsspringorna K med en pensel eller torr trasa. Använd inte slipande produkter eller lösningsmedel.

Vilken typ av borr använder man för att borra i betong?

Använd slagborr (volframkarbid) specifikt för betong och murverk. Applicera ett fast tryck på verktyget för effektiv borrning.

Hur borrar man utan flisor i trä?

För att undvika flisor, använd ett standard träborr. Borra först ett litet pilothål och öka sedan gradvis storleken. Du kan också placera en spillbräda bakom arbetsstycket.

Hur borrar man utan damm i väggar?

Använd en dammsugare ansluten till borrmaskinen eller håll ett sugmunstycke nära hålet. För tak, fäst en uppsamlingspåse under borrzonen.

Vad gör man om borret fastnar?

Om borret fastnar, stäng genast av verktyget genom att släppa strömbrytaren. Koppla ur kontakten och ta bort borret genom att vrida chucken för hand. Forcera inte för att undvika bakslag.

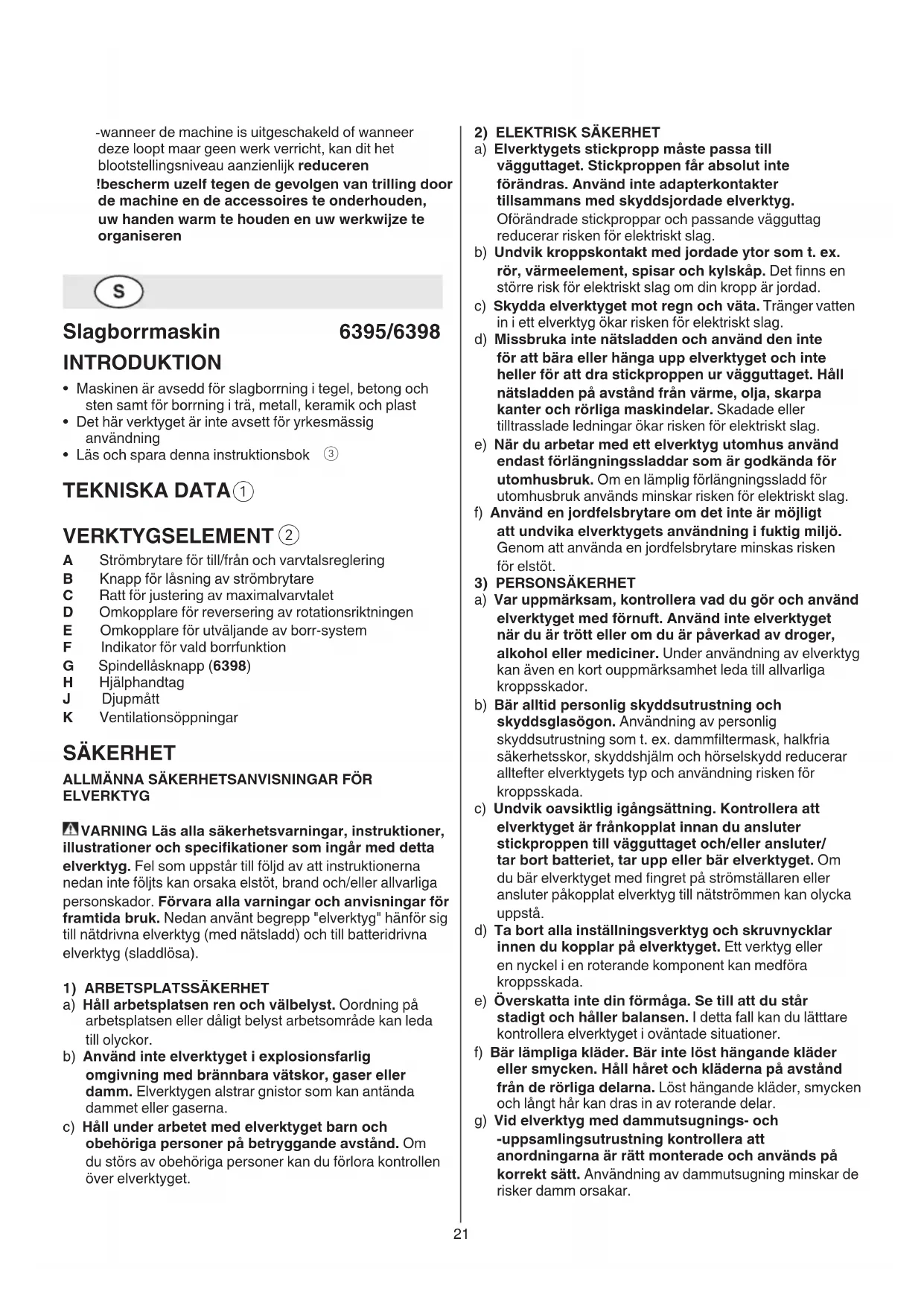

BRUKSANVISNING 6395 AA SKIL

• Maskinen ar avsedd for slagborning i tegel, betong och sten samt for borning i tra, metall, keramik och plast
• Det har verktyget ar inte avsett for yrkesmagg anvandning
• Läs och sparaenna instruktionsbok ③

TEKNISKA DATA①

VERKTYGSELEMENT ②

A Strömbrytare für till/frän och varvitalsreglering
B Knapp for lásning av strömbrytare
C Ratt for justering av maximalvarvtalet
D Omkopplare for reversing av rotationsriktningen
E Omkopplare for utvaljande av borr-system
F Indikator for vald borrfunktion
G Spindelläsknapp (6398)
H Hjalphandtag
J Djupmatt
K Ventilationsöppninger

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖR ELVERKTYG

VARNING Läs alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppSTAR till följd av att instruktionerna nedan inte foljts kan orsaka elstöt, brand och/eller allvariga personskador. Förvara alla varninger och anvisninger for framtida bruk. Nedan använt begrapp "elverktyg" hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSÄKERHET

a) Hall arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dalgigt belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
c) Hall under arbetet med elverktyget barn och obehoriga personer på betryggande avstand. Om du störsvä obehoriga personer kan du förlora kontrollen over elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontaktert tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vagguttag reducérar risken für elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en större risk for elektriskt slag om din kropp ar jordad.

c) Skydda elverktyget mot regn och vata. Tranger vatten in i ett elverktyg okar risken for elektriskt slag.

d) Missbruka inte natsladden och använd den inte För attbara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.

e) När du arbetar med att elverktyg utomhus använd endast forlängningssladdar som ar godkända für utomhusbruk. Om en lamplig forlängningssladd für utomhusbruk används minskar risken für elektriskt slag.

f) Använd en jordfelsbrytare om det inte ar möjigt att undvika elverktygets användning i fuktig miljo. Genom att använda en jordfelsbrytare minskas risiken for elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med föruft. Använd inte elverktyget nar du ar trött ell er om du ar paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasogon. Använding av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och hörsksydd reducerar alltefter elverktygets typ och använding risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/ tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa strömställaren erler ansluter pakopplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innen du koplar på elverktyget. Ett verktyg aller nyckel i en roterande component kan medforakroppsskada.
e) Overskatta inte din formåga. Se till att du står stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bär lámpliga kläder. Bär inte lost hängande kläder aller smycken. Håll haret och kläderna på avständ fran de rörliga delarna. Lõst hängande kläder, smycken och langt帽子kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

5) SERVICE

h) Låt inte vanan att ofta använda verktygen gora att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslös atgård kan leda till allvarlig personskada inom brakdelen av en sekund.
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan koplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan installninger utfors, tillbehorsdilar byts ut ell er elverktyget lagras. Denna skyddsagard forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkomliga for barn. Lat elverktyget inte användas av personer som inte ar förtrogna med dess användning eller inte LASTenna anvisning. Elverktygen ar farlga om de anvands av oerfarna personer.
e) Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit ell er skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Mänga olyckor orsakas av dāligt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfull skötta skärverktyg med skarpa eggarkommen inte salett i klåm och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icedeändamalsenligt satt kan farliga situationer uppsta.
h) Hall handtag och greppytor torra, rena och fria fran olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i ovanttade situationer.
a) Lat elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdilar. Dettagaranterar att elverktygets sakerhet uppratthalls.

SAKERHETSANVISNINGAR FÖR SLAGBORRMASKINER

ALLMÄNT

Den har maskinen ske inte anvandas av personer under 16 ar
- Dra alltid ur stickkontakten fran vaggurtaget innan du gör nàgon justering eller byter tillbehör
- Bär hörskyydd (risk finns für att buller leder till hörskada)
Anvand verktyget med medlevererade stodhandtag (forlorad kontroll kan orsaka person skador)
- Använd welt utrullade och sakra forlängningsladdar med kapacitet på 16 A
- Asbesthaltigt material fár inte bearbetas (asbest anses vara cancerframkallande)
- Viss typ av damm, exemplvis fãrg som innehäller bly, vissaTRSorder, mineraler och metaller kan

vara halsovadliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvagsproblem/sjukdom hos personer i narheten); anvand andningsskydd och arbeta med en dammuppsamlare om sadan anslutning finns

Vissa typarv dammarklassificerade soms carcinogeniska (t.ex.ek- och bjorkdamm)särskilt i combination med tillsatser for trabehandling; anecdandningsskydd och arbeta med en dammuppsamlare om sadan anslutning finns
Folj de nationella krav, som finns angaende damm, for de material du skull arbete med

FÖRE ANVÄNDNINGEN

• Kontrollera alltid att den tillförda strömtypen stämmer med spanninger som anges på maskinens markplat
• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstycket; ta dem bort innan du startar ett arbete
• Använd lampliga detektorer für lokalisierung av dolda forsörnjningsledninger erller konsultera lokalt distributionsföretag (kontakt med elledninger kan Förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; bornning i vattenledning kan Förorsaka sakskador erler elstöt)
• Satt fast arbetsstychet (ett arbetsstycke fastsatt med skruvtvingar aller i ett skruvstad ar mera stabilt an om det halls fast for hand)
• Använd ej maskinen om sladden ar trasig; låt den byta ut av en kvalificerad person

TILLBEHOR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Använd endast tillbehör vilkas tillatna varvthal atminstone motsvarar maskinens högsta tomgangsvarvthal

UNDER ANVANDNINGEN

• Hall alltid sladden på sakert avstand frän rörliga maskindelar
• Om borr-bit tillfälligtskulle blockera (orsaka en ryckig och farlig reaktion), stang genast av maskinen
• Hall fast elverktyget endast vid de isolerade handtagen nar arbeten utfors på stallen)darsatsverktyget kan skada dolda elledninger erelergen natsladd (om elverktyget kommer i kontakt med en spanningsforande ledning sats elverktygets metalldilar under spanning som sedan leder till elstot)
• I handelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten
• Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten

EFTER ANVANDNINGEN

• När du ställer ifrän dig maskinen mäste motorn vara franslagen och de rörliga delarna ska ha stannat fullständigt

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

③ Läs bruksanvisingen före användning
④ Dubbel isolering (ingen jordning kravs)
⑤ Maskinen fär inte kastas i hushällssoporna

ANVÄNDNING

• Till/fran 6
• Lásning av strömbrytare für kontinuierlig drift ⑦

• Varvitalsreglering for mjukstart 8

• Justering av maximalvarvtalet ⑨ Med ratten C kan maximalvarvtalet justeras steglost fran Iagt till Hogt -starta maskinen -las strombrytaren -vrid ratten C for att valja ratt maximalvarvtaI

• Reversering av rotationsriktingen -om inte vänster/höger ar installet i ratt lage, kan inte strombrytaren A ② tryckas in!ändra rotationsriktingen nar maskinen ar helt stilla
  Normal boring nller slagboring ⑪ -indikatorn F visar vald borrfunktion Ivalj borrfunktion endast da maskinen ar avstangd
• Byte av bits ⑫ !tryck bara på spindellåsknappen G medan verktyget stär stilla (6398) -sätt in bitsen sö djupt som möjigt i chucken! Ianvänd aldrig bits med trasig axel
• Justering av borrdjupet 13
• Fattning och styrning av maskinen 14 lunder arbetet, häll alltid verktyget i det grä greppet -använd alltid extrahandtaget H2 (kan justeras enligt bilden) -häll ventilationsöppningarna K2 ej överträckta -lagg inte for mycket tryck på maskinen; låt maskinen góra arbetet at dig

ANVÄNDNINGSTIPS

Anvand ratt bits 15
!använd endast skarpa bits
- För borrning i betong eller sten kravs ett jämnt tryck pa maskinen
När du borrar i järnmetaller -forborra ett minre hal d' ett storre behovs -olja in borren emellanat
Splinterfbr bornir 16
Dammfri borning i vagg 17
Dammfri borrning itak 18
Borrningikakelutanattslinta 19
- For fler tips se www.skil.com

UNDERHÄLL / SERVICE

• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Hall alltid din maskin och sladden ren (speziellt ventilationsöppningarna K ②) !drag ur stickkontakten innan rengöring
• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppå,ör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till fösäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

MILJÖ

• Elektriska verktyg, tillbehör och forpackning fär inte kastas i hushällssoporna (gäller endast EU-länder) -enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillampning enligt

nationell lagstiftning ske uttjenta elektriska verktyg sorteras separat och lämnas till miljövänlig ätervinning -symbolen ⑤ kommen att paminna om detta nar det ar tid att kassera

LJUD/VIBRATION

Ljudtrycksnivan som uppmatts enligt EN 60745 ar\ pà denna maskin 100 dB(A) och ljudeffektnivan 111 dB(A) (standard deviation: 3 dB), och vibration m / s^2 (vektorsumma i tre riktninger; onoggrannhet K = 1,5 ~m / s^2 ) vid borning i metall 7,1 ~m / s^2 vid slagborning i betong 17,0 ~m / s^2
Vibrationsemissionsvärdet har uppmatts enligt ett standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jämfora vibrationen hos olika verktyg och som en ungefährig uppskattning av hur stor vibration anvandaren utsatts for nar verktyget anvands enligt det avsedda syfet

-om verktyget anvands pa ett annat an det avsedda syfet aller med fel uller daltigt underhallna tillbehor kan detta drastisk oka vibrationsnivan
-när verktyget stängs av eller ar på men inte används, kan detta avsevärt minska vibrationsnivån

!skyddagigmot vibration genomattunderhalla verktygetoch dess tillbehör,haIahnderna varma och styraupp ditt arbetssatt
