Type de produit	Perceuse à percussion électrique
Marque	SKIL
Modèle	6692
Alimentation	Secteur 230-240 V, 50 Hz
Puissance nominale	Environ 750 W
Vitesse à vide max	Environ 2800 tr/min
Réglage de vitesse	Variable, 5 positions (molette C)
Fonctions	Perçage, perçage avec percussion, vissage, filetage
Capacité de perçage (bois)	Jusqu'à 30 mm (estimation)
Capacité de perçage (métal)	Jusqu'à 13 mm (estimation)
Capacité de perçage (béton)	Jusqu'à 16 mm (estimation)
Type de mandrin	Mandrin auto-serrant (estimation)
Poids	Environ 2,5 kg
Dimensions (L x l x h)	Environ 30 x 20 x 8 cm
Poignée auxiliaire	Oui, réglable
Système de filtration à poussière	Oui, avec réservoir et filtre
Sécurité	Blocage d'interrupteur, inverseur de sens, double isolation
Entretien	Nettoyer les aérations et le système de filtration
Garantie	Conformément aux dispositions légales/nationales

FOIRE AUX QUESTIONS - 6692 SKIL

Comment régler la vitesse maximum de la perceuse SKIL 6692 ?

Utilisez la molette C située sur l'outil. Mettez l'outil en marche, verrouillez l'interrupteur, puis tournez la molette pour sélectionner la vitesse souhaitée parmi les positions 1 (lente) à 5 (rapide).

Comment inverser le sens de rotation ?

Assurez-vous que l'outil est complètement à l'arrêt. Utilisez ensuite le commutateur D pour inverser le sens de rotation : droite ou gauche.

Comment utiliser le système de filtration à poussière ?

Montez le système de filtration sur l'outil. Veillez à ce qu'il soit solidement appuyé contre la surface à percer. Utilisez uniquement des mèches pour pierre d'un diamètre max. de 12 mm et d'une longueur max. de 200 mm. Réglez la vitesse sur la position 5 et appuyez à fond sur l'interrupteur.

Comment nettoyer le filtre à poussière ?

Retirez le réservoir à poussière en appuyant sur les deux languettes rouges. Sortez le filtre et tapez dessus pour en détacher la poussière. Ne lavez pas le filtre avec de l'eau et du savon. Videz le réservoir, remettez le filtre en place et enclenchez le réservoir.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la fiche est bien branchée et que la prise secteur fonctionne. Assurez-vous que l'interrupteur n'est pas bloqué en position d'arrêt. Si le câble est endommagé, faites-le remplacer par un technicien qualifié.

Comment percer sans éclats dans le bois ?

Pour éviter les éclats, faites un avant-trou plus petit avant de percer le trou final. Utilisez des forets bien affûtés et adaptés au bois. Vous pouvez également utiliser un guide de perçage.

Quelle tension électrique est requise pour la SKIL 6692 ?

La perceuse fonctionne sur secteur avec une tension de 230-240 V, 50 Hz. Vérifiez que la tension de votre prise correspond à celle indiquée sur la plaquette signalétique.

Puis-je utiliser des forets de plus de 12 mm avec le système de filtration à poussière ?

Non, le système de filtration est conçu pour des mèches d'un diamètre maximum de 12 mm. Pour des forets plus grands, retirez le système de filtration et utilisez l'outil normalement.

Comment changer le foret sur la perceuse SKIL 6692 ?

Assurez-vous que l'outil est à l'arrêt complet et débranché. Enfoncez le foret le plus profondément possible dans le mandrin. Serrez le mandrin à l'aide de la clé (si fournie) ou du système auto-serrant. Ne pas utiliser de forets avec un mors endommagé.

Quelle est la garantie de la perceuse SKIL 6692 ?

Ce produit SKIL est garanti conformément aux dispositions légales et nationales. Les dommages dus à une utilisation normale, à une surcharge ou à une mauvaise utilisation sont exclus de la garantie. En cas de problème, retournez l'outil non démonté au vendeur ou à une station-service SKIL.

MODE D'EMPLOI 6692 SKIL

L'outil est conçu pour les travaux de perçage en frappe dans la brique, le béton et dans la pierre naturelle ainsi que le perçage dans le bois, le métal, la céramique et les matières plastiques; les outils avec réglage électronique de la vitesse et rotation à droite/à gauche sont également appropriés pour le vissage et le filetage.

Specifications techniques ① elements de l'outil ②

A Interrupteur pour mise en marche/arrêt et réglage de la vitesse B Bouton de blocage de l'interrupteur C Molette de réglage de la vitesse maximum D Commutateur pour inverser le sens de rotation E Commutateur pour sélectionner la fonction de percage F Poignée auxiliaire G Bouton de blocage H Système de filtrage à poussière

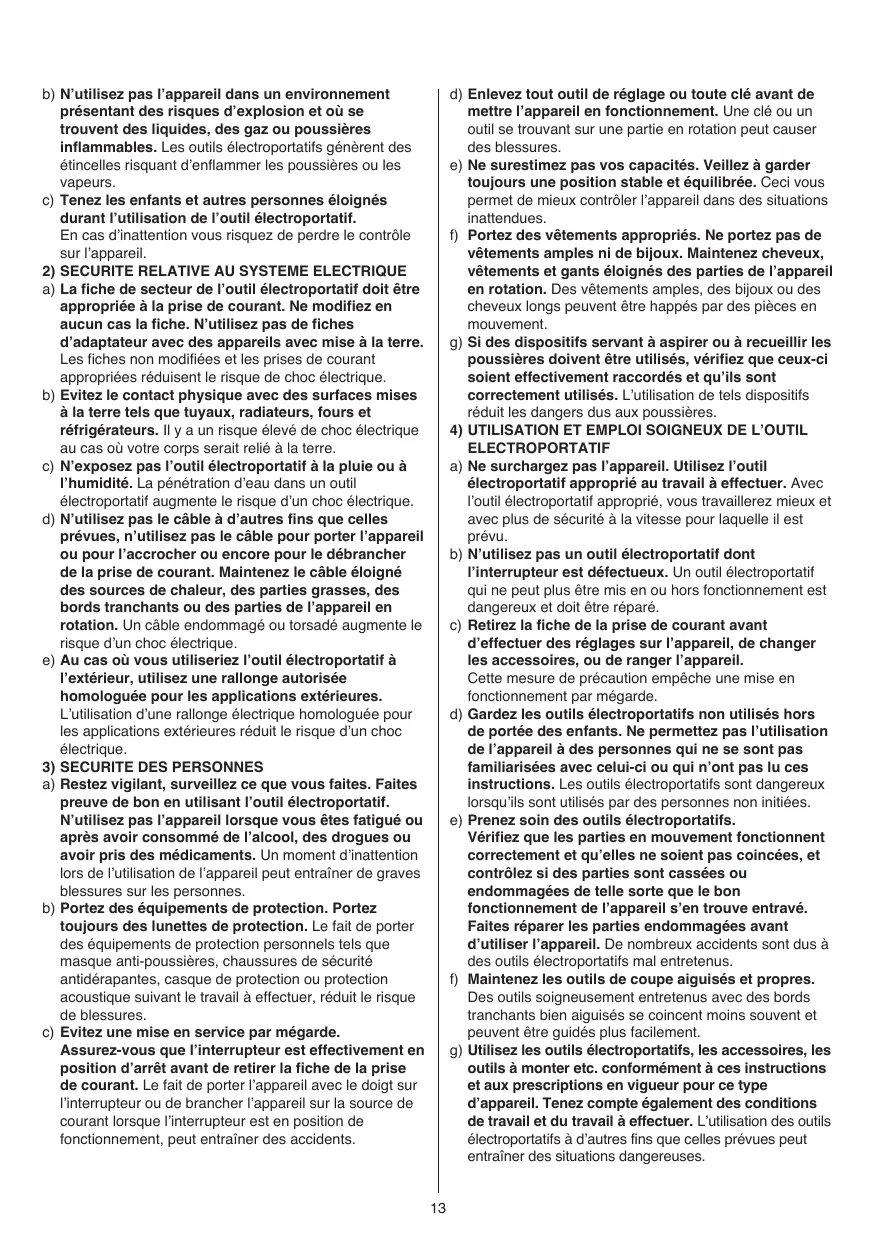

Instructions generales de securite

ATTENTION! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. La notion d'«utilisation électroportatif» mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement).

1) PLACE DE TRAVAIL a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b) N'utilise pas l'appareil dans un environnement prsentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electrolyportatifs générent des étin celles risquant d'enflammier les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil. 2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l'utilé electroportatif doit être appropriée à la prise de courant. Ne modifies enaucun cas la fiche. N'utilise pas de fichés d'adaptateur avec des appeareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de chic électrique. b) Evitez le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de chic électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil electroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil electroportatif augmente le risque d'un choc électrique. d) N'utilise pas le cable à d'autres fins que celles prévues, n'utilise pas le cable pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique. e) Au cas ou vous utilisez l'util electroportatif à l'extérieur, utilisez une rallonge autorisee homologuee pour les applications exterieures. L'utilisation d'une rallonge electrique homologuee pour les applications exterieures reduit le risque d'un chic electrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon en utilisant l'outil electroportatif. N'utilise pas l'appareil lorsque vous etes fatigued ou après avoir consommé de I'alcool, des drogues ou avoir pris des medicaments. Un moment d'inattention lors de I'utilisation de I'appareil peut entrainer de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnelels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Evitez une mise en service par mégarde. Assurez-vous que l'interrupteur est effectivement en position d'arrêt avant de retirer la fiche de la prise de courant. Le fait de porter l'appareil avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement, peut entraîner des accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l'appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de maîtriser l'appareil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation de tels dispositifs réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF a) Ne surchargez pas l'appareil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils electroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'appareil. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

5) Service

a) Ne faites réparer votre outil electroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Instructions de sécurité pour perceuses à percussion

• Munissez-vous de casques anti-bruit en utilisant des perceuses à percussion (l'exposition au bruit peut entraîner la perte d'audition) Utilisez les poignées auxiliaires livrées avec l'outil (la perte de contrôle peut entraîner des blessures)
• Lisez et conservez ce manuel d'instruction
• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; d'abord les enlever puis travailler.
• Gardez toujours le câble éloigné des parties mobiles de votre outil. Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées. Utilisez un câble de prolongation complètement déroulé et de bonne qualité d'une capacité de 16 A.
• En cas d'anomalie électrique ou mécanique, coupez immédiatement l'outil et débranchez la prise
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l'outil
• Cet outil ne doit pas être utilisé par des personnes en dessous de 16 ans. Veillez à ne pas percer ni visser dans des endroits où vous risqueriez de toucher des fils électriques.
• Si le câble est endommagé ou rompu pendant le travail, ne pas y toucher, mais immédiatement débranchez la prise. N'utilisez jamais d'outil avec un câble endommagé ; faites-le remplacer par un technicien qualifié.
• Toujours contrôlez si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• En cas de blocage de la mèche (générant une contre-réaction violente et dangereuse), éteignez immédiatement l'outil. Assurez-vous des forces en jeu consécutives au blocage (spécialement durant le perçage des métaux) ; toujours tenez l'outil fermement dans les deux mains et adoptez une position de travail stable et sûre.
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

Utilisation

Marche/arrêt ③ - Blocage de l'interrupteur pour marche continue ④ - Réglage de la vitesse pour démarrage doux ⑤

• Réglage de la vitesse maximum

La molette C vous permet de régler la vitesse maximum de lente à rapide (1-5)

• mettez en marche l'outil
• verrouillez l'interrupteur
• tournez la molette C pour sélectionner la vitesse maximum

Afin de déterminer la vitesse, le tableau 19 vous guidera

Inversion du sens de rotation

• quand l'outil n'est pas régl l'outil est à l'arrêt complet
• Perçage normal/vissage à la fonction de perçage de martelage ⑦

sélectionnez la fonction de perçage uniquement lorsque l'outil n'est pas sous tension

• Changement des forets ⑧
• enforcez le foret le plus profondement possible dans le mandrin ! ne pas utiliser des forets avec un mors endommagé ! poussez uniquement le bouton de blocage lorsque l'outil est à l'arrêt complet
• Réglage de la profondeur de perçage ⑨
• Prise en mains et guidage de l'outil 10

utilisez toujours la poignée auxiliaire (peut être réglée comme illustré)

• Tenez les aérations dégagées
• ne pas appuyer trop fortement sur l'outil ; laissez l'outil travailler pour vous
• Système de filtration à poussière (1)

Pour optimiser l'aspiration de la poussière

Avant utilisation, vérifiez que le filtre J est dans le réservoir à poussière K - utilisez le filtre à poussière seulement lorsque vous percez du béton, de la brique ou de la pierre - n'utilisez pas le filtre à poussière lorsque vous percez du bois, du métal ou du plastique - utilisez seulement des mèches pour la pierre d'un diamètre max. de 12 mm et d'une longueur max. de 200 mm - nettoyez le filtre J et le réservoir K fréquemment

• Retrait du système de filtré à poussière (12)

Montage du système de filtré à poussière ⑬ - Utilisation du système de filtré à poussière

• le système de filtré à poussière, avec son action téléscopique, peut être utilisé à l'horizontale ou à la verticale
• le réservoir à poussière Kendra à la verticale dans toutes les positions de la poignée auxiliaire
• veillez à ce que le système de filtrage à poussière soit posé solidement contre le mur/sol/plafond (ce qui assure aussi un angle droit pour pincer) 14

Toujours appuyez sur l'interrupteur A ② au maximum et sélectionnez la position 5 à l'aide de la molette C ② lorsque vous utilisez le système de filtrage à poussière

• retirez la mèche du trou pendant l'utilisation de l'outil pour optimiser l'aspiration de poussière
• Lorsque le système de filtre et d'aspirateur de poussière n'est pas monté, cet outil peut être utilisé de nouveau pour percer le bois, le métal et le plastique.
• Utilisation pour gaucher et droitier de la poignée auxiliaire/du système de filtrage à poussière 15
• Nettoyage du filtre et du réservoir à poussière 16 En cas de réduction de l'aspiration de poussière, ou quand la poussière recueillie a atteint le niveau MAX M, le filtre J et le réservoir à poussière K doivent être nettoyés
• retirez le réservoir à poussière K du système de filtre à poussière en appuyant sur les deux languettes rouges N et en tournant légèrement le réservoir vers vous
• retirez le filtre J du réservoir de poussière K et tapez dessus pour en détacher la poussière ! ne lavez pas le filtre avec de l'eau et du savon
• videz le réservoir K
• replacez le filtre J dans le réservoir K et enclenchez-le
• faites coulisser le réservoir K sur le système de filtre à poussière jusqu'à ce qu'il s'y enclenche
• Le cas échéant, placez un sac de filtre de rechange de la façon indiquée ⑰

Conseils d'utilisation

Utilisez les forets appropriés 18. Utilisez seulement des forets bien affûtés. Pour percer dans le béton ou la maçonnerie, une pression ferme sur l'outil est requise. - Quand vous percez des métaux ferreux - pour faire un gros trou, faites un avant-trou plus petit - lubrifiez le foret de temps en temps - Quand vous devez visser une vis après d'une arête de bois ou à la fin d'une coupe transversale, il est préférable de faire un avant-trou afin d'éviter de faire croquer le bois - Perçage sans éclat en bois (20) - Perçage des carreaux sans glisser ② Pour des suggestions complémentaires, voyez www. skileurope. com

Garantie / environnement

• Gardez toujours votre outil et le câble propres (spécialement les aérations) ! Débranchez la fiche avant le nettoyage.
• Ce produit SKIL est garanti conformément aux dispositions légales/nationales ; tout dommage dû à l'usage normal, à une surcharge ou à une mauvaise utilisation de l'outil, sera exclu de la garantie
• En cas de problème, retournez l'outil non démonté au vendeur ou à la station-service SKIL la plus proche, en jo
• Ne pas jeter les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement
• le symbole ② vous en suivant quand la nécessité du débarras se présente
