ZHT531X - Hotte aspirante ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	Zanussi
Modèle	ZHT531X
Largeur	60 cm
Profondeur	50 cm
Hauteur	Variable selon installation
Poids	Environ 8 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	150 W
Débit d'air maximal	600 m³/h
Niveau sonore	65 dB (max)
Nombre de vitesses	3 (1, 2, 3)
Éclairage	1 lampe E14, 4 W
Filtre à graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon	Remplaçable, non lavable
Distance minimale au plan de cuisson	650 mm
Classe d'efficacité énergétique	A (estimé)
Mode d'évacuation	Évacuation ou recyclage
Diamètre du conduit d'évacuation	120 mm minimum
Réparabilité	Pièces détachées disponibles

FOIRE AUX QUESTIONS - ZHT531X ZANUSSI

Comment installer la hotte ZHT531X ?

L'installation doit être effectuée par un technicien compétent. La distance minimale entre le plan de cuisson et la hotte est de 650 mm. Respectez les normes locales d'évacuation de l'air.

Quels sont les niveaux de vitesse disponibles ?

La hotte dispose de 3 vitesses : vitesse 1 pour un renouvellement d'air silencieux, vitesse 2 pour un usage normal, vitesse 3 pour les fortes émissions de vapeur.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse est en métal et peut être lavé au lave-vaisselle ou à la main avec du détergent. Séchez-le bien avant de le remettre en place.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon ne se lave pas et doit être remplacé tous les 4 mois environ, ou plus souvent en cas d'utilisation intensive (W).

Peut-on utiliser la hotte avec une cuisinière à gaz ?

Oui, mais assurez une ventilation suffisante de la pièce. La pression négative ne doit pas dépasser 0,04 mbar pour éviter le reflux des gaz.

Comment changer l'ampoule de la hotte ?

L'ampoule est une E14 4W. Débranchez l'appareil, retirez l'ancienne ampoule et remplacez-la par une neuve de même type.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et le fusible. Si le cordon est endommagé, faites-le remplacer par un technicien agréé.

La hotte peut-elle être utilisée en mode recyclage ?

Oui, avec un filtre à charbon activé. Dans ce cas, l'air est filtré puis renvoyé dans la pièce. Assurez-vous que le filtre est en bon état.

Quelle est la hauteur d'installation recommandée ?

La distance minimale entre le plan de cuisson et la hotte est de 650 mm. Consultez la notice pour les hauteurs spécifiques selon votre modèle.

Comment régler les vitesses ?

Utilisez le bouton V pour sélectionner la vitesse. Position 0 = arrêt, 1 = faible, 2 = moyenne, 3 = maximum.

MODE D'EMPLOI ZHT531X ZANUSSI

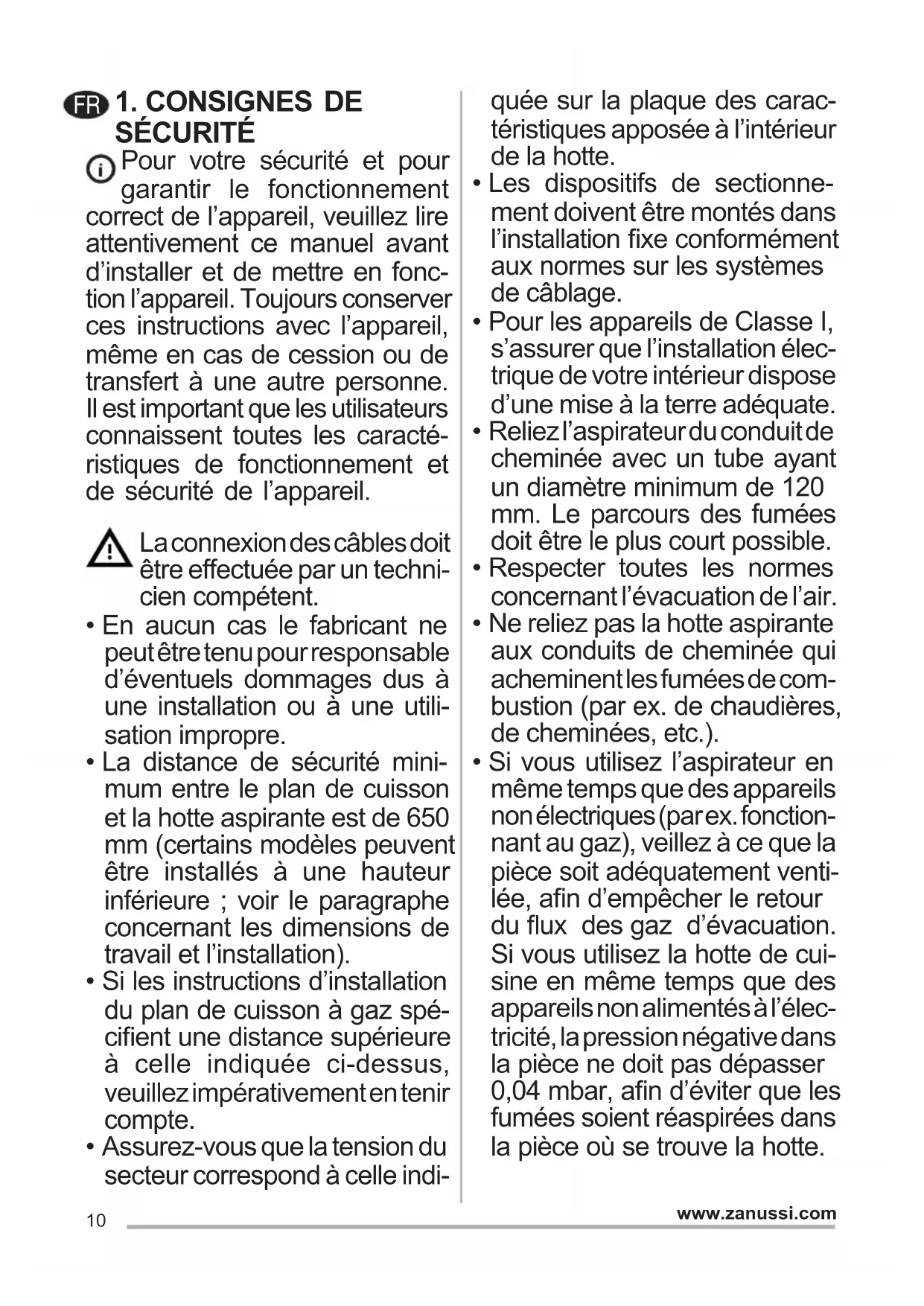

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu responsable d'éventuels dommages dus à une installation ou à une utilisation inappropriée.
• La distance de sécurité minimale entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.

quée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.

• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate. Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le refoulement des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.
• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT : Avant d'installer la hotte, retirez les films de protection.

Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte. AVERTISSEMENT : toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques. - Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...). - Ne flambez pas des mets sous la hotte : sous risque de déve

lopper un incendie.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le retard indiqué

(danger d'incendie). Voir le paragraphe Nettoyage et Entretien. Entretien.

Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce). - Le symbole é marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des

objectifs différents de ceux pour lesquels elle a été conçue.

• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

3. NETTOYAGE ET ENTRETIEN

• Ce filtre ne peut être lavé ; il est indispensable de le changer tous les deux mois.

• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

4. COMMANDES

L Lumières Allume et éteint l'éclairage.

V Vitesse Déterminé les vitesse d'exploitation ainsi subdivisées. 0. Moteur Off. 1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. 2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore. 3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

5. ÉCLAIRAGE

Ampoule	Absorption (W) Cu	ot Voltage (V)	Dimensions (mm)	Code ILCOS
	4 E14 220-240 107 x	37	DRBB/F-4-220-240-E14-35/100
