ZHT531X - Afzuigkap ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Producttype	Muurkap
Merk	Zanussi
Model	ZHT531X
Breedte	60 cm
Diepte	50 cm
Hoogte	Variabel afhankelijk van installatie
Gewicht	Ongeveer 8 kg
Elektrische voeding	220-240 V, 50 Hz
Motorvermogen	150 W
Maximale luchtdebiet	600 m³/h
Geluidsniveau	65 dB (max)
Aantal snelheden	3 (1, 2, 3)
Verlichting	1 lamp E14, 4 W
Vetfilter	Metaal, vaatwasmachinebestendig
Koolstoffilter	Vervangbaar, niet wasbaar
Minimale afstand tot kookoppervlak	650 mm
Energie-efficiëntieklasse	A (geschat)
Afvoermodus	Afvoer of recirculatie
Diameter afvoerkanaal	120 mm minimaal
Repareerbaarheid	Reserveonderdelen beschikbaar

Veelgestelde vragen - ZHT531X ZANUSSI

Hoe installeer ik de ZHT531X afzuigkap?

De installatie moet worden uitgevoerd door een bekwame technicus. De minimale afstand tussen het kookoppervlak en de afzuigkap is 650 mm. Houd u aan de lokale normen voor lucht afvoer.

Welke snelheidsniveaus zijn beschikbaar?

De afzuigkap heeft 3 snelheden: snelheid 1 voor stille luchtverversing, snelheid 2 voor normaal gebruik, snelheid 3 voor sterke stoomuitstoot.

Hoe reinig ik het vetfilter?

Het vetfilter is van metaal en kan in de vaatwasser of met de hand met afwasmiddel worden gereinigd. Droog het goed voordat u het terugplaatst.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter kan niet worden gewassen en moet ongeveer elke 4 maanden worden vervangen, of vaker bij intensief gebruik (W).

Kan de afzuigkap worden gebruikt met een gasfornuis?

Ja, maar zorg voor voldoende ventilatie van de ruimte. De onderdruk mag niet hoger zijn dan 0,04 mbar om terugstroming van gassen te voorkomen.

Hoe vervang ik de lamp van de afzuigkap?

De lamp is een E14 4W. Koppel het apparaat los, verwijder de oude lamp en vervang deze door een nieuwe van hetzelfde type.

Wat te doen als de afzuigkap niet meer werkt?

Controleer eerst de stroomvoorziening en de zekering. Als het snoer beschadigd is, laat het dan vervangen door een erkende technicus.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, met een actief koolstoffilter. In dat geval wordt de lucht gefilterd en terug de kamer in geblazen. Zorg ervoor dat het filter in goede staat is.

Wat is de aanbevolen installatiehoogte?

De minimale afstand tussen het kookoppervlak en de afzuigkap is 650 mm. Raadpleeg de handleiding voor specifieke hoogtes voor uw model.

Hoe stel ik de snelheden in?

Gebruik de V knop om de snelheid te selecteren. Stand 0 = uit, 1 = laag, 2 = gemiddeld, 3 = maximaal.

GEBRUIKSAANWIJZING ZHT531X ZANUSSI

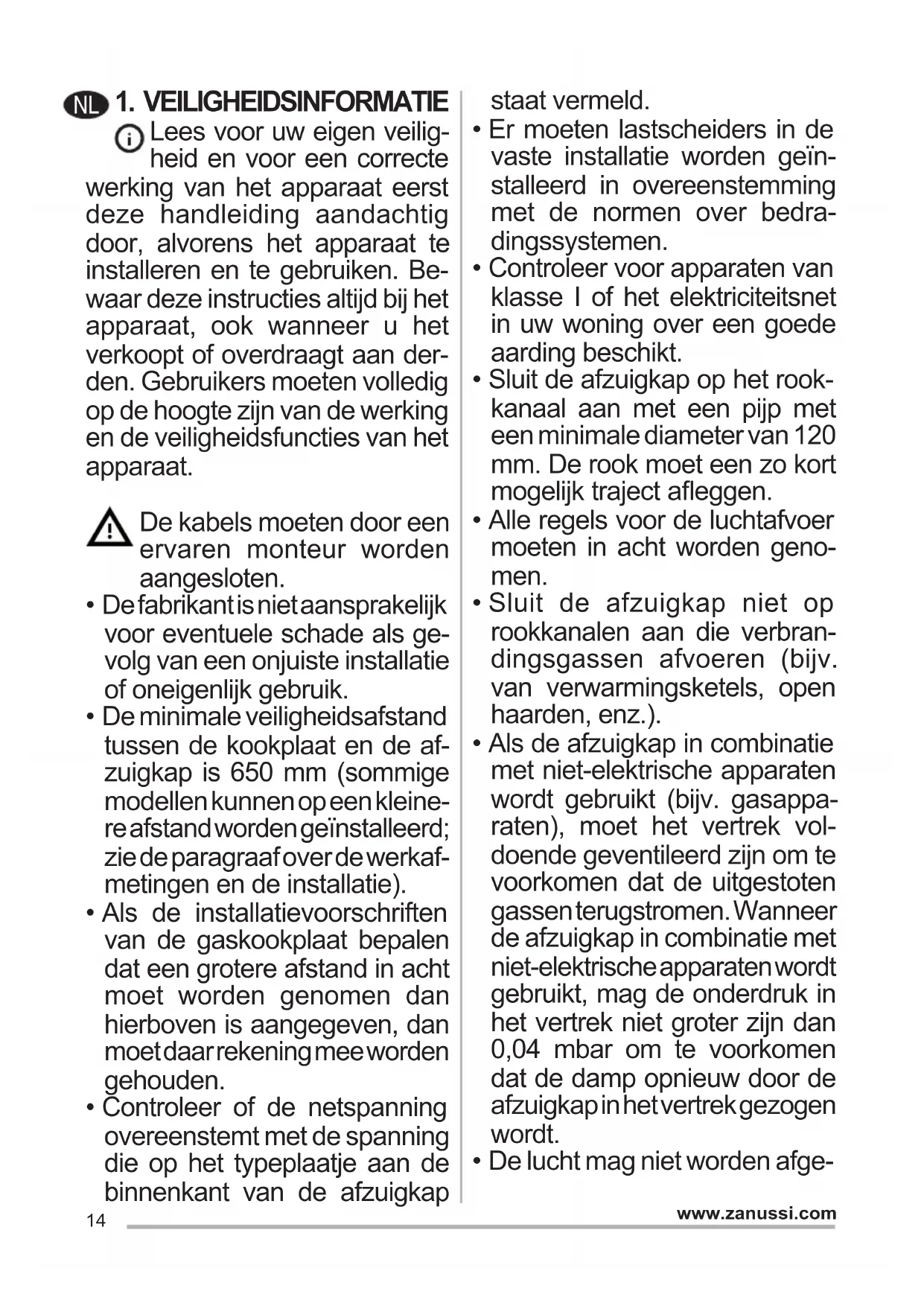

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet hiermee rekening worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap

staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet aan op rookkanalen die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek wordt gezogen.
• De lucht mag niet worden afge

voerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker aan op een toegankelijk stopcontact dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

• Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens de aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden ge

bruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap

tegelijk met apparaten op gas of andere brandstoffen worden gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

• Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap. Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

3. REINIGING EN ONDERHOUD

• Dit filter mag niet gewassen worden en gaat om de twee maanden verrangen.

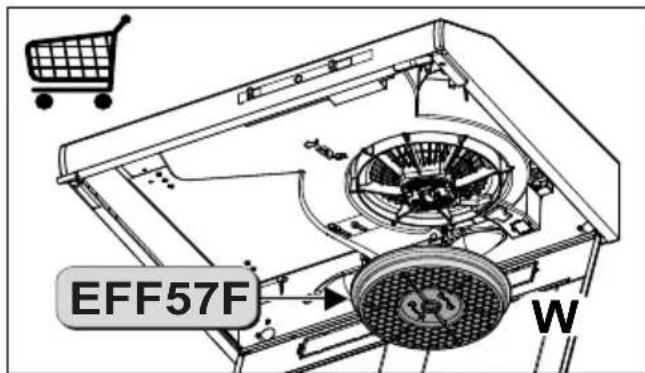

• Het actieve koolstoffilter is niet afwasbaar of regenereerbaar en moet ongeveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik (W).

4. BEDIENINGSELEMENTEN

L	Lichten	Hiermee schakelt u de verlichting aan en uit
	V $nelheid Instelling van de werkingsnelheid:
		0. Moteur Off.
		1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing,als er weinig kookdampen+zijn.
		2. Gemiddelde nelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhoudingussen de hoeveelheid behandelde lucht en het geluidsniveau.
		3. Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langerearend.

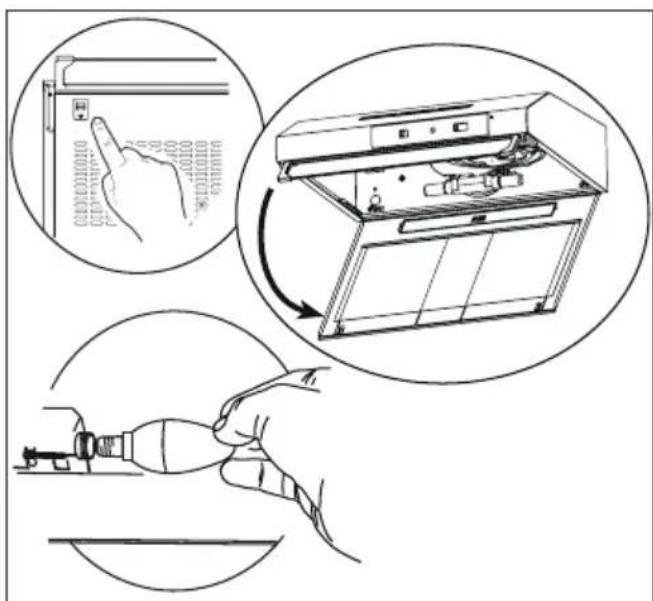

5. VERLIGHTING

Lamp	Stroomopname (W)	Aansluiting	Voltage (V) Afmeting (mm) ILCOS-code
	4 E14 220-	240 107 x 37	DRBB/F-4-220-240	-E14-35/100
