Produkta tips	Sienas tvaika nosūcējs
Zīmols	Zanussi
Modelis	ZHT531X
Platums	60 cm
Dziļums	50 cm
Augstums	Atkarīgs no uzstādīšanas
Svars	Apmēram 8 kg
Barošana	220-240 V, 50 Hz
Motora jauda	150 W
Maksimālais gaisa plūsmas ātrums	600 m³/h
Trokšņa līmenis	65 dB (maks.)
Ātrumu skaits	3 (1, 2, 3)
Apgaismojums	1 lampa E14, 4 W
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā
Ogles filtrs	Nomaināms, nemazgājams
Minimālais attālums līdz plīts virsmai	650 mm
Energoefektivitātes klase	A (aptuveni)
Nosūkšanas režīms	Nosūkšana vai recirkulācija
Nosūkšanas kanāla diametrs	Vismaz 120 mm
Remontējamība	Rezerves daļas pieejamas

Bieži uzdotie jautājumi - ZHT531X ZANUSSI

Kā uzstādīt tvaika nosūcēju ZHT531X ?

Uzstādīšana jāveic kompetentam tehniķim. Minimālais attālums starp plīts virsmu un nosūcēju ir 650 mm. Ievērojiet vietējos gaisa novadīšanas noteikumus.

Kādi ir pieejamie ātruma līmeņi ?

Nosūcējam ir 3 ātrumi: 1. ātrums klusai gaisa apmaiņai, 2. ātrums normālai lietošanai, 3. ātrums spēcīgiem tvaika izdalījumiem.

Kā tīrīt tauku filtru ?

Tauku filtrs ir metāla un to var mazgāt trauku mazgājamā mašīnā vai ar rokām ar mazgāšanas līdzekli. Pirms ievietošanas atpakaļ kārtīgi izžāvējiet.

Kad jāmaina ogles filtrs ?

Ogles filtru nemazgā un tas jāmaina aptuveni ik pēc 4 mēnešiem vai biežāk, ja intensīva lietošana (W).

Vai nosūcēju var izmantot ar gāzes plīti ?

Jā, bet nodrošiniet pietiekamu ventilāciju telpā. Negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai novērstu gāzu atteci.

Kā nomainīt nosūcēja spuldzi ?

Spuldze ir E14 4W. Atvienojiet ierīci, izņemiet veco spuldzi un nomainiet to ar jaunu tāda paša tipa spuldzi.

Ko darīt, ja nosūcējs vairs nedarbojas ?

Vispirms pārbaudiet barošanu un drošinātāju. Ja vads ir bojāts, lieciet to nomainīt pilnvarotam tehniķim.

Vai nosūcēju var izmantot recirkulācijas režīmā ?

Jā, ar aktivētu ogles filtru. Šajā gadījumā gaiss tiek filtrēts un atgriezts telpā. Pārliecinieties, ka filtrs ir labā stāvoklī.

Kāds ir ieteicamais uzstādīšanas augstums ?

Minimālais attālums starp plīts virsmu un nosūcēju ir 650 mm. Skatiet lietošanas instrukciju, lai uzzinātu konkrēto augstumu atbilstoši modelim.

Kā regulēt ātrumus ?

Izmantojiet pogu V, lai izvēlētos ātrumu. Pozīcija 0 = izslēgts, 1 = mazs, 2 = vidējs, 3 = maksimālais.

LIETOŠANAS INSTRUKCIJA ZHT531X ZANUSSI

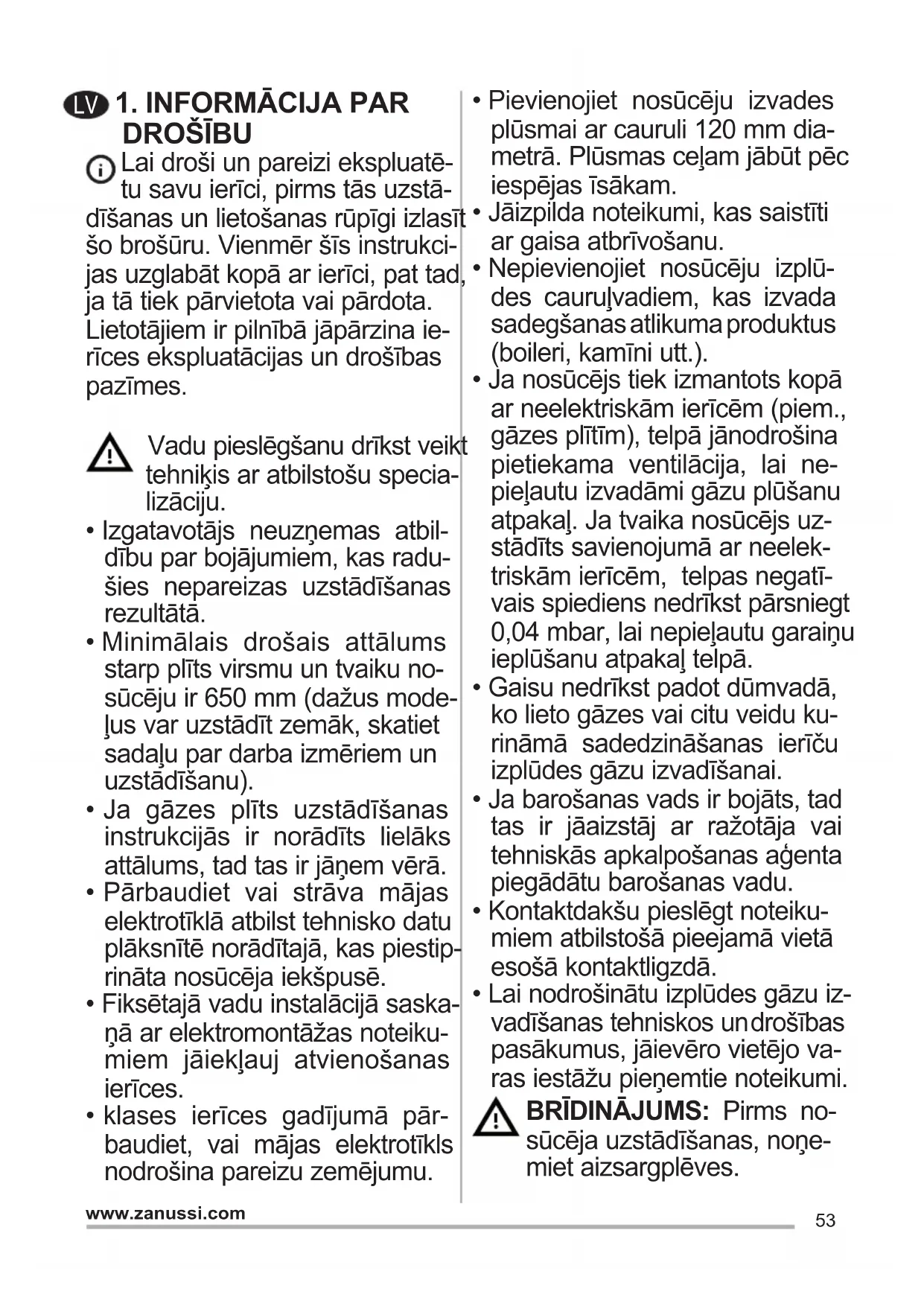

Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasiet šo brošūru. Vienmēr šīs instrukcijas uzglabājiet kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes.

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specializāciju. - Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā. - Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tad tas ir jāņem vērā. - Pārbaudiet, vai strāva mājas elektrotīklā atbilst tehnisko datu plāksnītē norādītajai, kas piestiprināta nosūcēja iekšpusē. Fiksētajā vadu instalācijā saskaņā ar elektromontāžas noteikumiem jāiekļauj atvienošanas ierīces. - I klases ierīces gadījumā pārbaudiet, vai mājas elektrotīkls nodrošina pareizu zemējumu.

• Pievienojiet nosūcēju izvades plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam.
• Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu.
• Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.). Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītim), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmo gāzu plūsmu atpakaļ. Ja tvaika nosūcējs uzstādīts savienojumā ar neelektriskām ierīcēm, telpas negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai nepieļautu gāzu ieplūšanu atpakaļ telpā. Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu kurināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai.
• Ja barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja vai tehniskās apkalpošanas aģenta piegādātu barošanas vadu.
• Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā. Lai nodrošinātu izplūdes gāzu izvadīšanas tehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pieņemtie noteikumi.

BRĪDINĀJUMS: Pirms nosūcēja uzstādīšanas, noņemiet aizsargplēves.

Tvaika nosūcēja atbalstam izmantot tikai skrūves un mazās sastāvdaļas. BRĪDINĀJUMS: Ja skrūvju vai stiprinājuma ierīces uzstādīšana nav ievērota saskaņā ar instrukcijām, tad var rasties elektriskās strāvas trieciena riski. - Neskatīties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...). - Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks. - Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tam ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti. - Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci. - Ierīci nav paredzēts lietot personām (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvēkiem bez pieredzes un zināšanām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību vai sniedz norādes par ierīces lietošanu.

Atklātas detaļas gatavošanas iekārtu izmantošanas laikā var kļūt karstas.

• Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodaļu "Apkope un tīrīšana".
• Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapazona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama iekārtām, kas tikai ievada gaisu atpakaļ telpās).
• Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildu informāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājaties šo produktu.

2. IZMANTOŠANA

Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas. - Nekad nelietot tvaika nosūcēju tādiem mērķiem, kādiem to nav paredzēts lietot. - Nekad zem funkcionējoša tvaika nosūcēja neatstāt lielas atklātas liesmas. - Noregulēt liesmas intensitāti tikai tieši zem pannas, pārliecinoties, ka liesma atrodas arī ārpus pannas malām. Dziļas tauku cepšanas ierīces lietošanas laikā ir nepārtraukti jānovēro: pārkarsēta eļļa var liesmās sadegt.

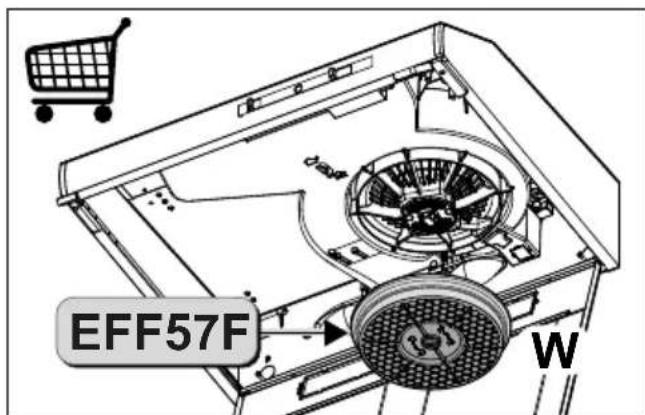

3. APKOPE UN TĪRĪŠANA

To nevar mazgāt vai atjaunot, tas jāmaina apmēram reizi 2 mēnešos vai biežāk, ja tiek izmantots intensīvi.

Aktīvās ogles filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi (W).

4. VADĪBAS IERĪCES

L	Apgaismojums	Ieslēdʒ un izslēdʒ apgaismojuma sistemu.
V	Atrums lestata	tsūcēja darba ātrumu: 0. Motors izslēgts. 1. Mazes ātrums, tiek izmantots nepātrauktai un klusai gaisa cirkulācija, ja gatavošanas laikā rodas nedaudz izgarojumu. 2. Videjs ātrums, piemērots lielākajai dalaji gadījumu, tas optimāli apstrādā gaisa plūsmu / nerada troksni. 3. Maksimālais ātrums, tiek izmantots specīgai izgarojumu izdalīšanai gatavošanas laikā, tostarp ilglaicīgi.

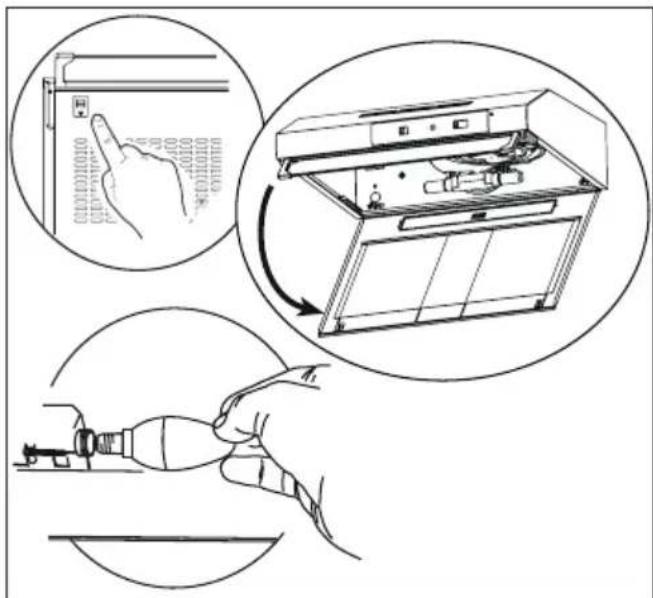

5. APGAISMOJUMS

Lampa	Jauda (W)	Ligzda	Spriegums (V)	Gabarīti (mm)	ILCOS kods
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
