ZHT531X - витяжка ZANUSSI - Безкоштовний посібник користувача

Тип продукту	Настінна витяжка
Бренд	Zanussi
Модель	ZHT531X
Ширина	60 см
Глибина	50 см
Висота	Залежить від установки
Вага	Приблизно 8 кг
Електроживлення	220-240 В, 50 Гц
Потужність двигуна	150 Вт
Максимальний повітряний потік	600 м³/год
Рівень шуму	65 дБ (макс)
Кількість швидкостей	3 (1, 2, 3)
Освітлення	1 лампа E14, 4 Вт
Жировий фільтр	Металевий, можна мити в посудомийній машині
Вугільний фільтр	Замінний, не миється
Мінімальна відстань до варильної поверхні	650 мм
Клас енергоефективності	A (оцінено)
Режим відведення	Відведення або рециркуляція
Діаметр витяжного каналу	120 мм мінімум
Ремонтопридатність	Доступні запчастини

Часті запитання - ZHT531X ZANUSSI

Як встановити витяжку ZHT531X?

Встановлення повинен виконувати кваліфікований технік. Мінімальна відстань між варильною поверхнею та витяжкою становить 650 мм. Дотримуйтеся місцевих норм відведення повітря.

Які рівні швидкості доступні?

Витяжка має 3 швидкості: швидкість 1 для тихої вентиляції, швидкість 2 для звичайного використання, швидкість 3 для сильних виділень пари.

Як очистити жировий фільтр?

Жировий фільтр металевий, його можна мити в посудомийній машині або вручну з миючим засобом. Добре висушіть його перед встановленням.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр не миється і його потрібно замінювати приблизно кожні 4 місяці, або частіше при інтенсивному використанні.

Чи можна використовувати витяжку з газовою плитою?

Так, але забезпечте достатню вентиляцію приміщення. Негативний тиск не повинен перевищувати 0,04 мбар, щоб уникнути зворотного потоку газів.

Як замінити лампу витяжки?

Лампа типу E14 4W. Відключіть пристрій, вийміть стару лампу та замініть її новою того ж типу.

Що робити, якщо витяжка перестала працювати?

Спочатку перевірте електроживлення та запобіжник. Якщо шнур пошкоджено, замініть його у авторизованого техніка.

Чи можна використовувати витяжку в режимі рециркуляції?

Так, з активним вугільним фільтром. У цьому випадку повітря фільтрується та повертається в приміщення. Переконайтеся, що фільтр у хорошому стані.

Яка рекомендована висота установки?

Мінімальна відстань між варильною поверхнею та витяжкою становить 650 мм. Зверніться до інструкції для конкретних висот відповідно до вашої моделі.

Як регулювати швидкості?

Використовуйте кнопку V для вибору швидкості. Положення 0 = вимк., 1 = низька, 2 = середня, 3 = максимальна.

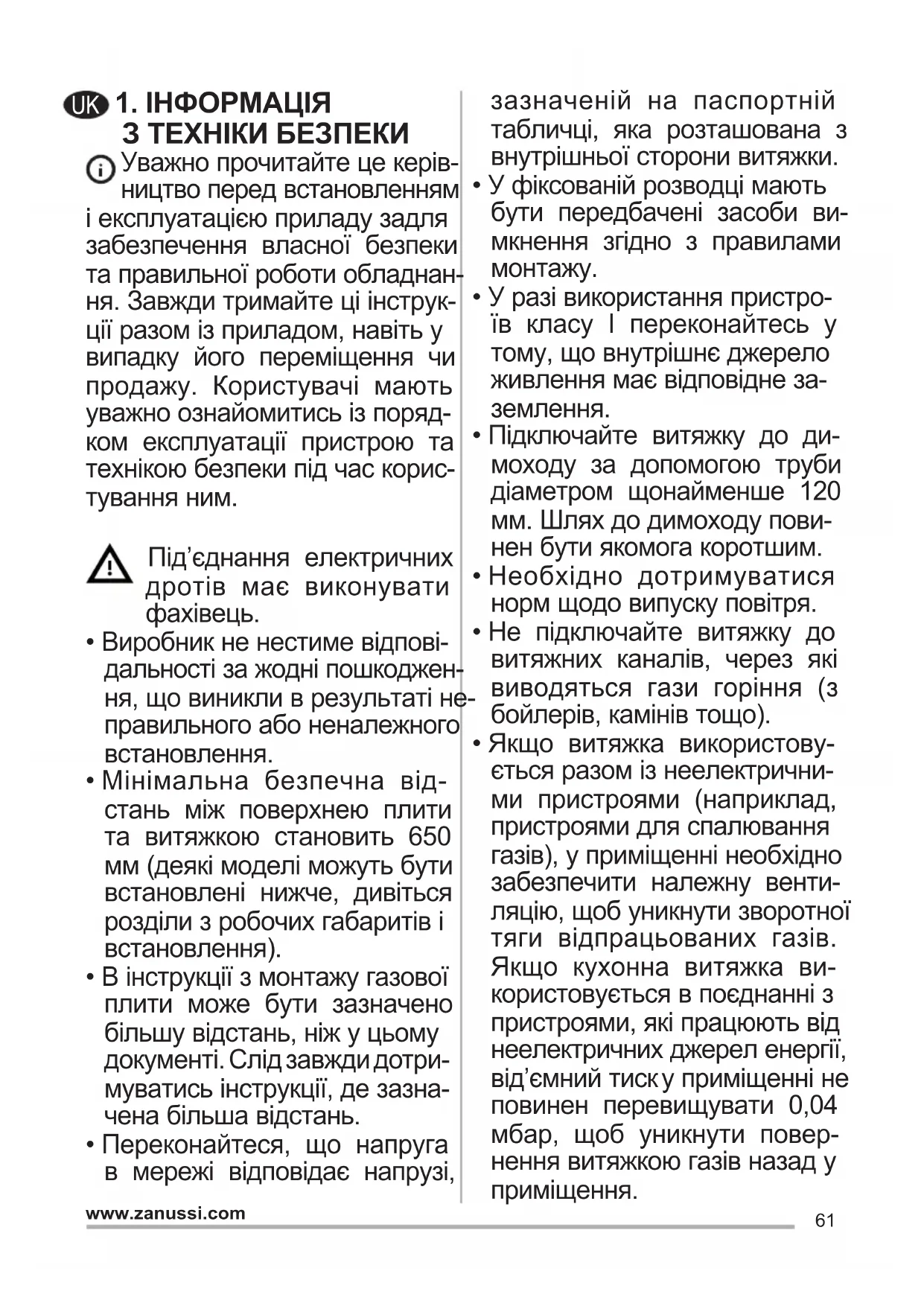

ПОСІБНИК КОРИСТУВАЧА ZHT531X ZANUSSI

Під'єднання електричних дротів має виконувати фахівець.

Виробник не несе відповідальності за пошкодження, що виникли в результаті неправильного або ненадійного встановлення. Мінімальна безпечна відстань між поверхнею плити та витяжкою становить 650 мм (деякі моделі можуть бути встановлені нижче, дивіться інструкції з робочих креслень і встановлення). В інструкції з монтажу газової плити може бути зазначена більша відстань, ніж у цьому документі. Слід завжди дотримуватися інструкції, де зазначена більша відстань. - Переконайтеся, що напруга в мережі відповідає напрузі,

зазначеній на паспортній табличці, яка розташована з внутрішньої сторони витяжки.

• У фіксованій розводці мають бути передбачені засоби вимкнення згідно з правилами монтажу.
• У разі використання пристроїв класу I переконайтеся у тому, що внутрішнє джерело живлення має відповідне заземлення. - Підключіть витяжку до димоходу за допомогою труби діаметром щонайменше 120 мм. Шлях димоходу повинен бути якомога коротшим. Необхідно нормальне повітря. Не підключайте витяжку до витяжних каналів, через які виводяться продукти згоряння (з бойлерів, камінів тощо). - Якщо витяжка використовується разом із неелектричними пристроями (наприклад, пристрої, що працюють на газі), у приміщенні необхідно забезпечити надійну вентиляцію, щоб уникнути зворотного тяги відпрацьованих газів. Коли кухонна витяжка використовується в поєднанні з пристроями, що працюють від неелектричних джерел енергії, від'ємний тиск у приміщенні не повинен перевищувати 0,04 мбар, щоб уникнути повернення витяжних газів назад у приміщення.

Забороняється спрямовувати потік повітря у витяжний канал, якщо використовується для відведення диму від приладів, що працюють на газі або інших видах палива. - Якщо кабель живлення пошкоджено, його необхідно замінити, придбавши новий кабель у виробника або його сервісного агента. - Підключіть штекер до розетки, яка відповідає чинним нормам і розташована в доступному місці. Використання технічних і запобіжних заходів щодо вимкнення регулюється правилами, встановленими місцевими органами влади.

ПОПЕРЕДЖЕННЯ: Перед встановленням витяжки зніміть захисну плівку.

Використовуйте тільки гвинти та деталі, що входять до комплекту витяжки.

ПОПЕРЕДЖЕННЯ: Установлення витяжки або кріпильного пристрою з порушенням інструкцій може призвести до ураження електричним струмом.

Не допускається вмикати безпосередньо на джерело світла через оптичні прилади (бінокль, збільшувальне скло тощо). Не дивіться на витяжку, оскільки це може

спричинити пожежу.

• Цей пристрій можуть використовувати діти віком від 8 років, особи з обмеженими фізичними, сенсорними або розумовими можливостями, а також особи, які не мають досвіду чи знань, якщо за такими особами наглядають або якщо вони отримують вказівки щодо безпечного користування пристроєм і розуміють можливі небезпеки. Дітям забороняється гратися з пристроєм. Дітям забороняється чистити та обслуговувати пристрій без нагляду дорослих.

Необхідно слідкувати, щоб діти не гралися з пристроєм. Цей пристрій не призначений для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або психічними можливостями, а також особами з відсутністю досвіду чи знань, крім випадків, коли за ними наглядають або їх було попередньо проінструктовано щодо використання пристрою.

Досяжні частини можуть Дуже нагрітися під час використання пристрою.

• Увімкніть та (або) замініть фільтри через зазначений період часу (це небезпека виникнення поломки). Див. розділ «Догляд та чищення».
• У разі використання витяжки

Одночасно з приладами, що працюють на газі або інших видах палива, необхідно передбачити належну вентиляцію приміщення (не застосовуйте прилад, які спричиняють потік повітря тільки назад у приміщення).

Символ на виробі або на пакуванні вказує, що цей виріб не можна викидати як звичайні відходи. Замість цього його потрібно передати у відповідне місце збору для повторної переробки електричного та електронного обладнання. Забезпечивши належну утилізацію виробу, можна допомогти в запобіганні негативним наслідкам для навколишнього середовища та здоров'я, які можуть бути викликані неправильною утилізацією цього виробу. Для отримання докладнішої інформації щодо утилізації цього виробу звертайтеся до місцевих органів влади, у службу утилізації побутових відходів або в магазин, де було придбано виріб.

2. ЕКСПЛУАТАЦІЯ

Витяжку було розроблено виключно для домашнього використання з метою усунення запахів на кухні. Ніколи не використовуйте витяжку для інших цілей, для яких вона не призначена. Ніколи не залишайте високе відкрите полум'я під витяжкою, коли вона працює. Регулюйте інтенсивність вогню, щоб він був направлений тільки на дно

L	Освітілінія	Ві мі канія та ві мі канія сіnstіtemі освітінія.
V	швідікість Всі �ановінія робочішвідікі оctі вітіжі: 0. Двігун ві мі кено. 1. Нізьkaшвідікість — ві к- ріnstobу\'ься дія 6eЗп- pepbHOrO та 6e3ш汞мHoro об\'ину повіtrь зі 3бeрexken- нам пису'thoctі He'veлікоі Кільькові пapі, сію уТВорю- с\'ься під чac rotУваньі о\'и. 2. Середнашвідікість — піd- х\'odntь дія 6iNbшоctі рob\'очіх р\'eжімів, надаюч ONТIMа'llьпсівідіншійні об\'ячо учиш\'eHOrо nobіtrpy do pіВнішуМY. 3. Мaksімальнашвідікість — віКоріnstobу\'ься дія Відәл\'enнія віліКОіо о\'ь\'я пapі, сію уТВорю\'ься під чac rotУваньі о\'и, a tak\'ox ДіЯ віКоріnstан\'ь п\'ot\'яrom ТРИВАЛОТОЧУСУ.

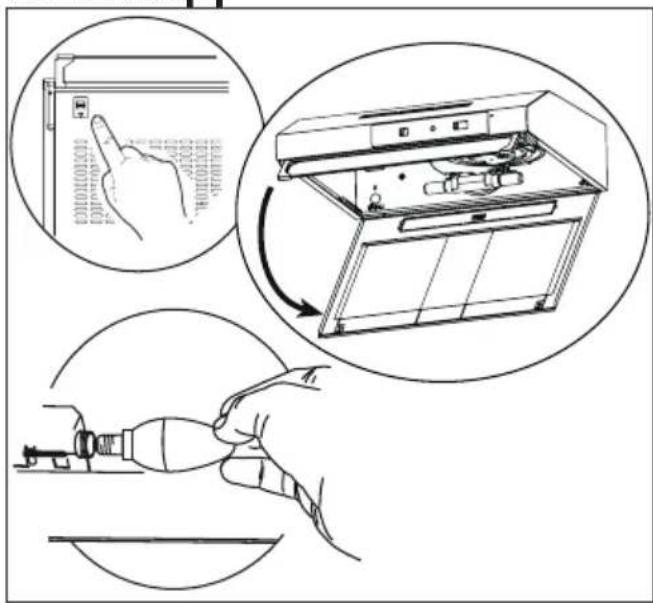

5. ОСВІТЛЮВАЛЬНИЙ ПРИЛАД

Лампа	ПOTужнист (ВТ)	Розетка	Налруг (В)	Розмір (ММ)	КоД ILCOS
	4 E14 220-	240	107 x 37 DRB	B/F-4-220-240-E	14-35/100
