ZHT531X - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora mural
Marca	Zanussi
Modelo	ZHT531X
Ancho	60 cm
Profundidad	50 cm
Altura	Variable según instalación
Peso	Aproximadamente 8 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	150 W
Caudal de aire máximo	600 m³/h
Nivel sonoro	65 dB (máx)
Número de velocidades	3 (1, 2, 3)
Iluminación	1 lámpara E14, 4 W
Filtro de grasa	Metálico, lavable en lavavajillas
Filtro de carbón	Reemplazable, no lavable
Distancia mínima al plano de cocción	650 mm
Clase de eficiencia energética	A (estimado)
Modo de evacuación	Evacuación o recirculación
Diámetro del conducto de evacuación	120 mm mínimo
Reparabilidad	Piezas de repuesto disponibles

Preguntas frecuentes - ZHT531X ZANUSSI

¿Cómo instalar la campana ZHT531X?

La instalación debe ser realizada por un técnico competente. La distancia mínima entre el plano de cocción y la campana es de 650 mm. Respete las normas locales de evacuación del aire.

¿Cuáles son los niveles de velocidad disponibles?

La campana tiene 3 velocidades: velocidad 1 para una renovación de aire silenciosa, velocidad 2 para uso normal, velocidad 3 para fuertes emisiones de vapor.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa es metálico y se puede lavar en el lavavajillas o a mano con detergente. Séquelo bien antes de volver a colocarlo.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón no se lava y debe reemplazarse cada 4 meses aproximadamente, o más a menudo en caso de uso intensivo.

¿Se puede usar la campana con una cocina de gas?

Sí, pero asegure una ventilación suficiente de la habitación. La presión negativa no debe superar 0,04 mbar para evitar el reflujo de gases.

¿Cómo cambiar la bombilla de la campana?

La bombilla es una E14 4W. Desenchufe el aparato, retire la bombilla vieja y reemplácela por una nueva del mismo tipo.

¿Qué hacer si la campana no funciona?

Verifique primero la alimentación eléctrica y el fusible. Si el cable está dañado, haga que lo reemplace un técnico autorizado.

¿Se puede usar la campana en modo recirculación?

Sí, con un filtro de carbón activado. En este caso, el aire se filtra y se devuelve a la habitación. Asegúrese de que el filtro esté en buen estado.

¿Cuál es la altura de instalación recomendada?

La distancia mínima entre el plano de cocción y la campana es de 650 mm. Consulte el manual para las alturas específicas según su modelo.

¿Cómo ajustar las velocidades?

Use el botón V para seleccionar la velocidad. Posición 0 = apagado, 1 = baja, 2 = media, 3 = máxima.

MANUAL DE USUARIO ZHT531X ZANUSSI

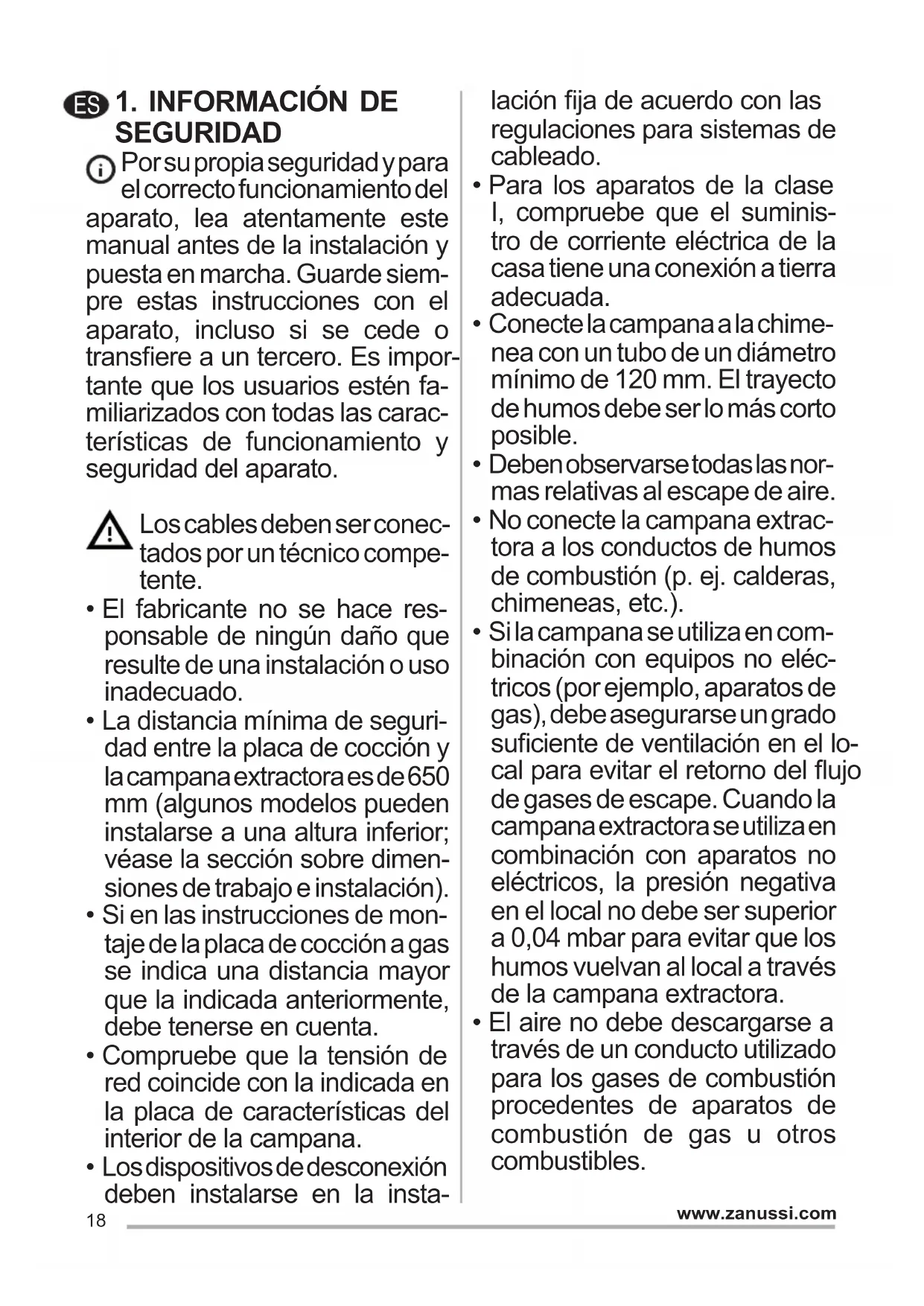

ES 1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, deben tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), deben asegurar un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se usa en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un servicio técnico autorizado.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana. - Utilice únicamente tornillos y herramientas que sean adecuados para la campana. ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica. - No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.). - No cocine en flambeado bajo la campana: podría producirse un incendio. - Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos

sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

Supervise a los niños, asegurándose de que no jueguen con el aparato. - El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se usa junto con aparatos que utilizan gas u otros combustibles (no aplicable a los aparatos que solo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este

producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurar que este producto se desecha correctamente, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la comida.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados. Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

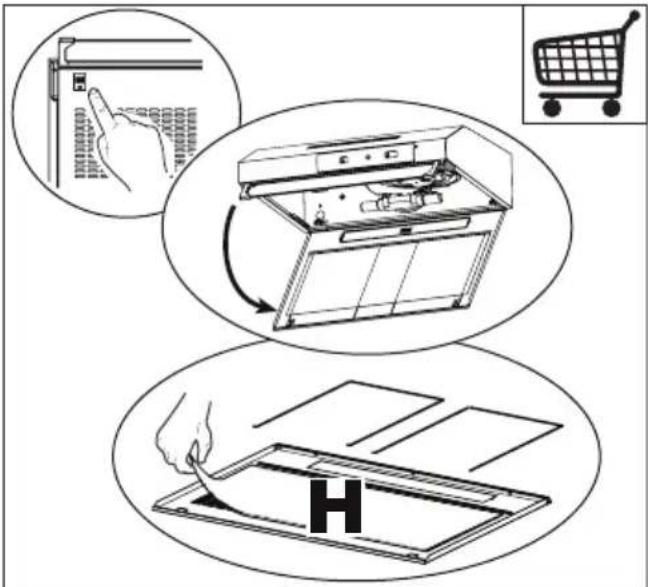

• No se pueden lavar ni regenerar y por lo tanto se deben cambiar cada dos días o con mayor frecuencia si el uso del grupo es particularmente frecuente.

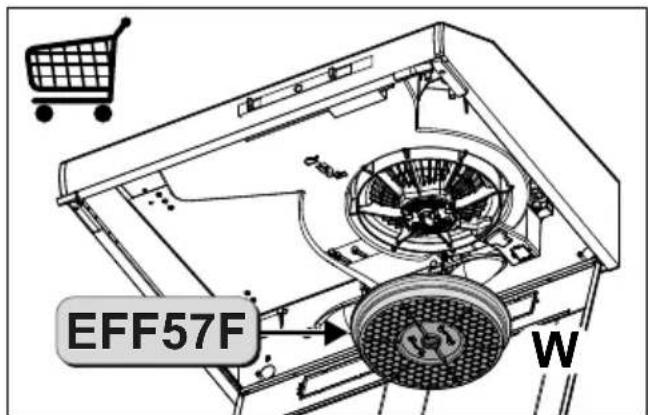

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 horas de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

4. MANDOS

L Luces

Enciende y apaga la instalación de ilumínación.

V Velocidad Determina las velocidades de ejercimiento:0. Motor Off.1. Velocidad minima, indicada para un recambio de aire continuo muy silencioso, en presencia de poco vaperes de coccción.2. Velocidad media, indicada para la mayor parte de las conditiones de uso, gracias a la optima relacion entre caudal de aire tratado y;nivel de ruido.3. Velocidad Tmaxima, indicada para hacerlene a grandes cantidades de vapor de coccción, inclujo para tiempos prolongados.

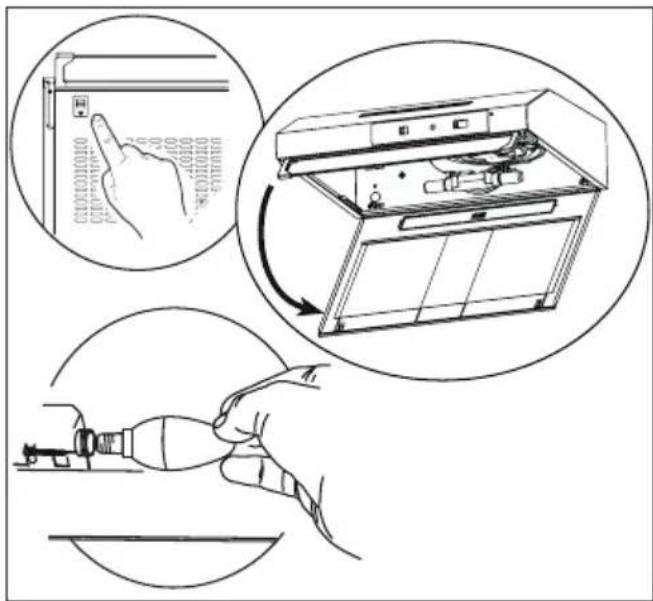

5. ILUMINACIÓN

Lámpara	Consumo de energia (W)	Casquillo Voltaje (V)	Dimisión (mm)	Código ILCOS
	4 E14 220-240 107 x 37	DRBB/F-4-220-240	-E14-35/100
