Produkttyp	Väggmonterad köksfläkt
Märke	Zanussi
Modell	ZHT531X
Bredd	60 cm
Djup	50 cm
Höjd	Varierar beroende på installation
Vikt	Cirka 8 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	150 W
Maximal luftflöde	600 m³/h
Ljudnivå	65 dB (max)
Antal hastigheter	3 (1, 2, 3)
Belysning	1 lampa E14, 4 W
Fettfilter	Metall, diskmaskinssäker
Kol filter	Utbytbart, ej tvättbart
Minsta avstånd till spis	650 mm
Energiklass	A (uppskattad)
Avluftningsläge	Frånluft eller recirkulation
Diameter på avluftningsrör	120 mm minimum
Reparerbarhet	Reservdelar finns tillgängliga

Vanliga frågor - ZHT531X ZANUSSI

Hur installerar man fläkten ZHT531X?

Installationen måste utföras av en kompetent tekniker. Minsta avstånd mellan spis och fläkt är 650 mm. Följ lokala bestämmelser för luftavluftning.

Vilka hastighetsnivåer finns?

Fläkten har 3 hastigheter: hastighet 1 för tyst luftväxling, hastighet 2 för normal användning, hastighet 3 för kraftig ånga.

Hur rengör man fettfiltret?

Fettfiltret är av metall och kan diskas i diskmaskin eller för hand med rengöringsmedel. Torka det ordentligt innan du sätter tillbaka det.

När måste kolfiltret bytas?

Kolfiltret går inte att tvätta och måste bytas ut ungefär var 4:e månad, eller oftare vid intensiv användning.

Kan fläkten användas med gasspis?

Ja, men se till att rummet har tillräcklig ventilation. Undertrycket får inte överstiga 0,04 mbar för att förhindra gasåterflöde.

Hur byter man lampan i fläkten?

Lampan är en E14 4W. Koppla bort apparaten, ta bort den gamla lampan och ersätt med en ny av samma typ.

Vad gör man om fläkten inte fungerar?

Kontrollera först strömförsörjningen och säkringen. Om sladden är skadad, låt den bytas av en auktoriserad tekniker.

Kan fläkten användas i recirkulationsläge?

Ja, med ett kolfilter aktiverat. I så fall filtreras luften och återförs till rummet. Se till att filtret är i gott skick.

Vilken installationshöjd rekommenderas?

Minsta avstånd mellan spis och fläkt är 650 mm. Se manualen för specifika höjder för din modell.

Hur ställer man in hastigheterna?

Använd knappen V för att välja hastighet. Position 0 = avstängd, 1 = låg, 2 = medel, 3 = max.

BRUKSANVISNING ZHT531X ZANUSSI

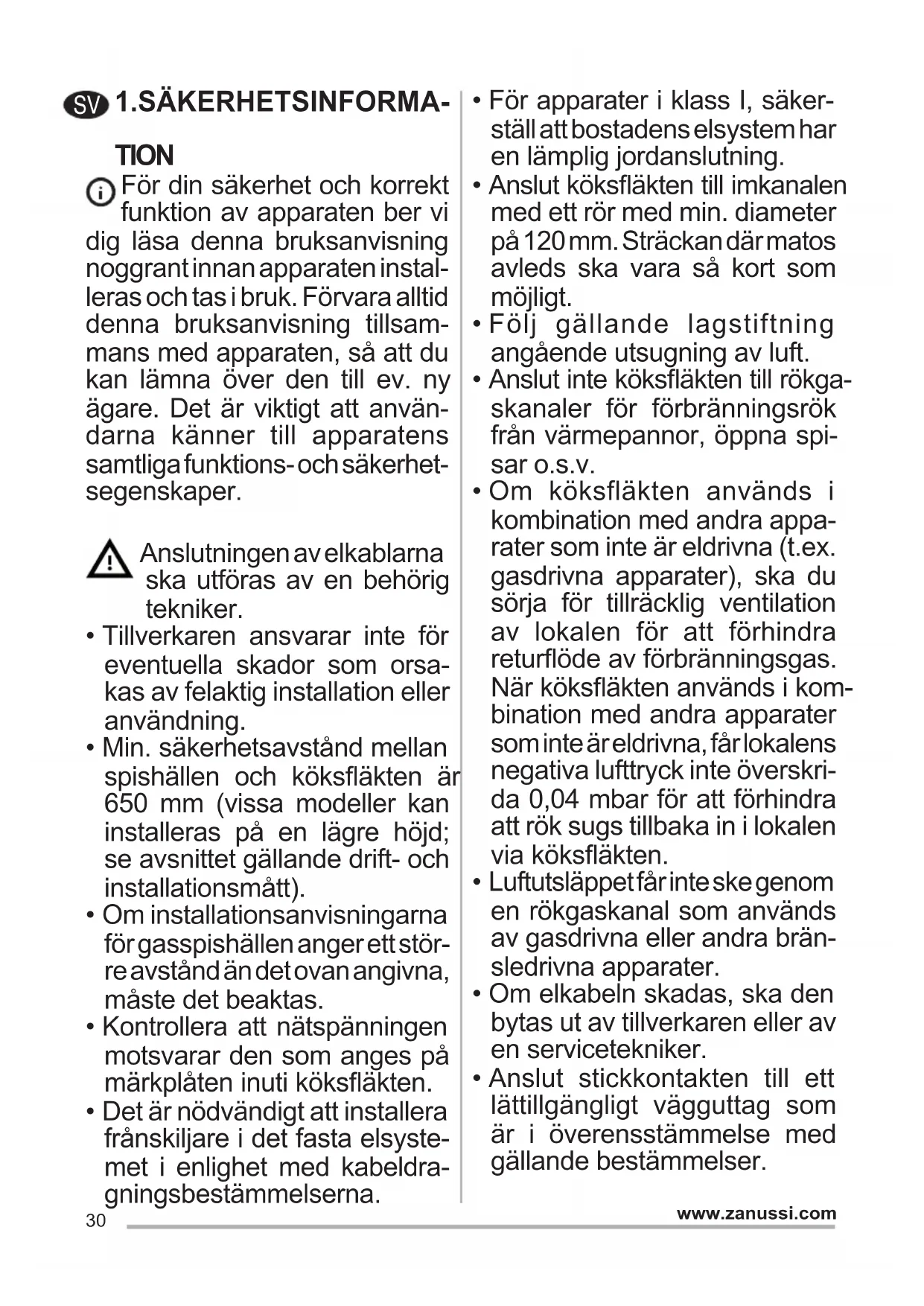

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Minsta säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för spishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från varmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

• Använd endast skruvar och beslag som är lämpliga för köksfläkten.

VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.
• Håll barn under uppsikt så att de inte leker med apparaten. Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare

upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket. Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för. - Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång. - Justera lågans styrka så att den endast berör kastrullens botten och inte slickar utmed dess sidor. - Fritöser ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

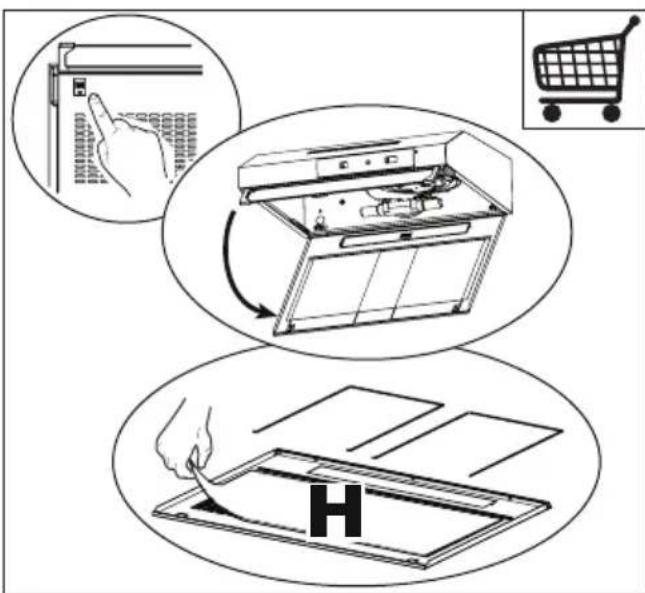

• H Inte tvättbar och inte regenererbar, måste den bytas var 2 månaders användning, eller oftare, vid särskilt intensiv användning.

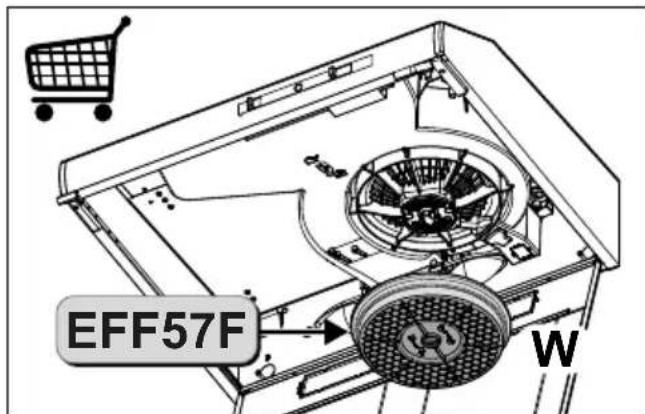

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

4. FJÄRRKONTROLL

L Belysning Tänder och släcker belysningen.

V Hastighet Bestämmer driftshastigheten:

0. Motor Av.

1. Minimum hastighet, speciellt tystgående, lämplig för ett kontinuerligt luftbyte, vid mindre mängder matos.
2. Medelhastighet, lämplig för de flesta användningsvillkoren, beroende på det utmärkta förhållandet emellan den behandlade luftkapaciteten och ljudnivån.
3. Maximal hastighet, lämplig för stora mängder matos, även för längre tidsperioder.

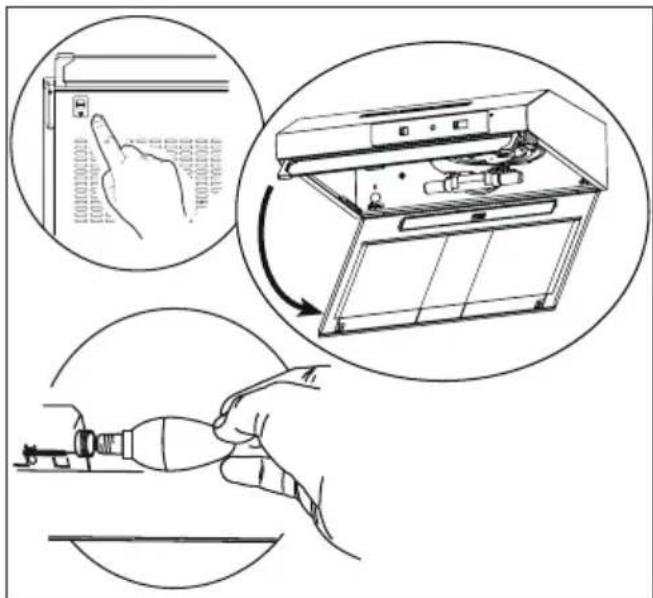

5. BELYSNING

Lampa Förbrukning (W) Sockel	Spänning (V)	Mätt (mm) ILCOS	art.nr
4 E14 220-	240 107 x 37	DRBB/F-4-2	20-240-E14-35/100
