Märke	Zanussi
Modell	ZHC 95146
Produkttyp	Köksfläkt
Användning	Utblåsversion (utvändig avluftning) eller recirkulation (kolfilter)
Elanslutning	220-240 V ~ 50 Hz (spänningen kontrolleras på märkskylten)
Antal hastigheter	3 hastigheter
Belysning	Halogenlampa ljusstake ∅35 mm E14 28 W
Fettfilter	Diskmasks- eller handtvättbart, rengörs en gång i månaden
Aktivt kolfilter	Ej tvättbart, byt ut max var 4:e månad
Minsta säkerhetsavstånd (elspis)	60 cm mellan hällen och fläktens lägsta punkt
Minsta säkerhetsavstånd (gasspis eller kombispis)	65 cm (eller enligt spistillverkarens anvisningar)
Rengöring	Rengör ut- och insidan minst en gång i månaden med en fuktig trasa och neutralt flytande rengöringsmedel. Använd inte alkohol eller slipmedel.
Viktiga säkerhetsföreskrifter	Koppla från strömmen före ingrepp. Använd inte utan galler. Flambera inte under fläkten. Övervaka fritering.
Återvinning	Släng inte med hushållsavfallet. Lämna på en lokal återvinningscentral.

Vanliga frågor - ZHC 95146 ZANUSSI

Vad är spänningen för Zanussi ZHC 95146 köksfläkt?

Spänningen måste överensstämma med vad som anges på märkskylten inuti fläkten. Vanligtvis är den 220-240 V ~ 50 Hz. Kontrollera före installation.

Vilket minsta avstånd måste jag hålla mellan fläkten och min spis?

För elspis är minsta avståndet 60 cm; för gasspis eller kombispis är det 65 cm. Följ spistillverkarens instruktioner om de anger ett större avstånd.

Hur rengör jag fläktens fettfilter?

Fettfiltret måste rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskinen vid låg temperatur och snabbt program. Observera att diskning i diskmaskin kan orsaka missfärgning, men det påverkar inte prestandan.

Hur ofta måste jag byta ut det aktiva kolfiltret?

Det aktiva kolfiltret är inte tvättbart. Det måste bytas ut senast var 4:e månad, eller oftare om fläkten används intensivt.

Hur byter jag fläktens lampa?

Koppla först från fläkten. Se till att lampan är kall, byt sedan ut den mot en halogenlampa ljusstake med ∅35 mm, sockel E14, 28 W.

Kan jag använda fläkten utan fettfilter?

Nej, använd aldrig fläkten utan att gallret (filtret) är korrekt monterat. Det finns risk för brand och skada på apparaten.

Hur växlar jag mellan utblås- och recirkulationsläge?

Fläkten kan användas i utblåsversion (utvändig avluftning) eller i recirkulationsversion. Läget bestäms vid installationen; för att byta till recirkulation måste ett aktivt kolfilter (ingår ej) installeras och monteringsanvisningarna följas.

Vad gör jag om fläkten inte fungerar?

Kontrollera först att apparaten är ansluten och att elförsörjningen är aktiv. Om problemet kvarstår, se den fullständiga bruksanvisningen för felsökning eller kontakta kundtjänst.

Kan jag rengöra fläkten med slipmedel?

Nej, använd endast en fuktig trasa med neutralt flytande rengöringsmedel. Använd aldrig alkohol, slipmedel eller lösningsmedel eftersom de kan skada ytorna.

Är fläkten lämplig för användning av barn?

Denna apparat är inte avsedd att användas av barn eller personer med nedsatt förmåga utan övervakning. Barn ska övervakas så att de inte leker med apparaten.

BRUKSANVISNING ZHC 95146 ZANUSSI

! Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠ Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

MILJÖSKYDD

Återvinn material med symbolen Ⓕ.Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

ANVÄNDNING

Fläkten har tillverkats för att användas som

utsugningsversion med utvändig evakuering eller som fi Iterversion med intern återcirkulation

INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fl äkten. Om fl äkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fl äkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfl äktes underkant är 60cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avständ skall detta respekteras.

UNDERHÅLL

⚠ Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfi ltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

⚠ Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och fi Itren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

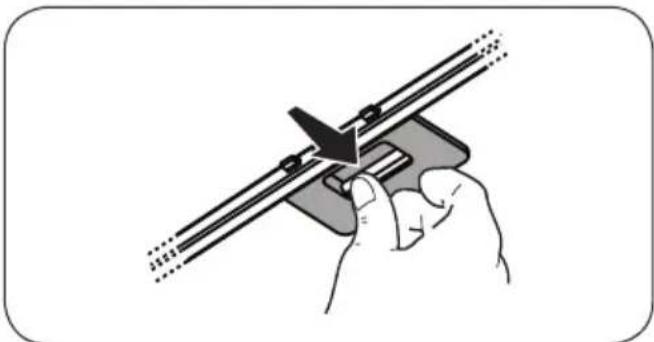

Fettfi Iter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfi ltret av metall missfärgas utan att detta på något sätt påverkar fi ltrets uppsugningsförmåga.

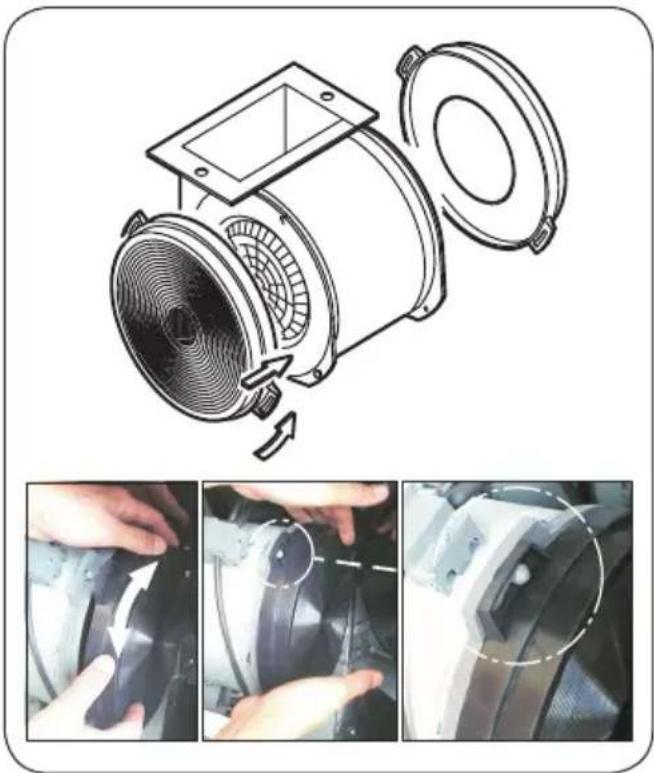

Aktivt kolfi Iter som INTE kan rengöras

Kolfi ltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fl äkten används, på typen av matlagning och hur regelbundet fettfi ltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfi Iterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

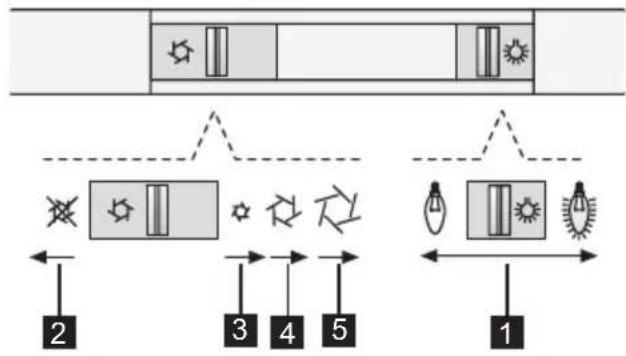

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

1 ON/OFF belysning
2 OFF motorer
3 Låg utblåseffekt
4 medelhög utblåseffekt
5 hög utblåseffekt

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

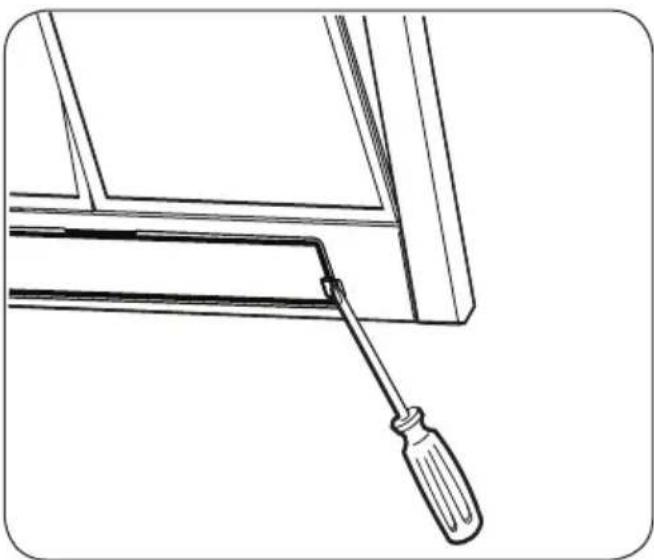

BELYSNING

Koppla ur apparaten från elnätet.

⚠️ Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt den trasiga lampan.

Använd enbart halogena kronljuslampor ∅35mm E14 28W.
