Tipo de produto	Exaustor de parede
Marca	Zanussi
Modelo	ZHT531X
Largura	60 cm
Profundidade	50 cm
Altura	Variável conforme instalação
Peso	Aproximadamente 8 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	150 W
Fluxo de ar máximo	600 m³/h
Nível de ruído	65 dB (máx)
Número de velocidades	3 (1, 2, 3)
Iluminação	1 lâmpada E14, 4 W
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Substituível, não lavável
Distância mínima ao plano de cozimento	650 mm
Classe de eficiência energética	A (estimado)
Modo de evacuação	Evacuação ou recirculação
Diâmetro do duto de evacuação	120 mm mínimo
Capacidade de reparo	Peças de reposição disponíveis

Perguntas frequentes - ZHT531X ZANUSSI

Como instalar o exaustor ZHT531X?

A instalação deve ser realizada por um técnico competente. A distância mínima entre o plano de cozimento e o exaustor é de 650 mm. Respeite as normas locais de evacuação do ar.

Quais são os níveis de velocidade disponíveis?

O exaustor possui 3 velocidades: velocidade 1 para renovação de ar silenciosa, velocidade 2 para uso normal, velocidade 3 para fortes emissões de vapor.

Como limpar o filtro de gordura?

O filtro de gordura é de metal e pode ser lavado na máquina de lavar louça ou à mão com detergente. Seque-o bem antes de recolocá-lo.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão não se lava e deve ser substituído a cada 4 meses aproximadamente, ou mais frequentemente em caso de uso intensivo (W).

Pode-se usar o exaustor com um fogão a gás?

Sim, mas garanta uma ventilação suficiente do ambiente. A pressão negativa não deve exceder 0,04 mbar para evitar o refluxo dos gases.

Como trocar a lâmpada do exaustor?

A lâmpada é uma E14 4W. Desconecte o aparelho, remova a lâmpada antiga e substitua por uma nova do mesmo tipo.

O que fazer se o exaustor não funcionar mais?

Verifique primeiro a alimentação elétrica e o fusível. Se o cabo estiver danificado, mande substituí-lo por um técnico credenciado.

O exaustor pode ser usado em modo de recirculação?

Sim, com um filtro de carvão ativado. Nesse caso, o ar é filtrado e depois devolvido ao ambiente. Certifique-se de que o filtro está em bom estado.

Qual é a altura de instalação recomendada?

A distância mínima entre o plano de cozimento e o exaustor é de 650 mm. Consulte o manual para alturas específicas de acordo com seu modelo.

Como ajustar as velocidades?

Use o botão V para selecionar a velocidade. Posição 0 = parada, 1 = baixa, 2 = média, 3 = máxima.

MANUAL DE UTILIZADOR ZHT531X ZANUSSI

PT 1. INFORMAÇÕES DE SEGURANÇA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou uso incorreto ou impróprio do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características aplicada no interior do exaustor.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Os dispositivos de seccionamento.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas realizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em referência às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

• Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa...).
• Não cozinhe alimentos flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou

superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

Vigie as crianças, certificando-se de que não brinquem com o aparelho. - O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado

simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde registar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excess

sivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

• Não pode ser lavado e, em média, deverá ser substituído de dois em dois meses.

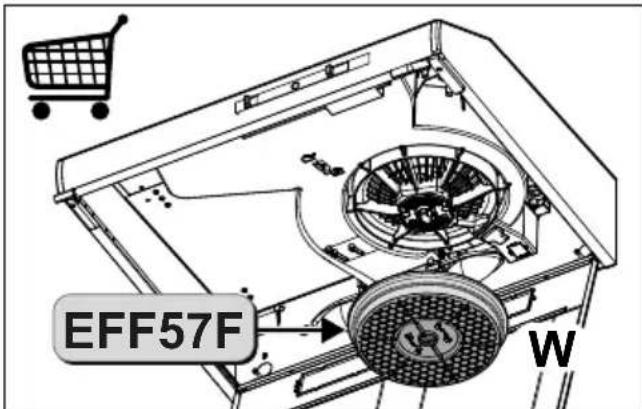

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

4. COMANDOS

L Luzes Liga e desliga a Iluminação

V Velocidade Determinada a velocidade de precisamente a velocidade de uso da velocadura para a maior parte das condições de uso vista a melhorar a vida do arrotado e o meuignon de cozê.

3. Velocidade Tmaxima, indicaça para fazer as(Maximas) emissões de vaporores de cozê.ês meados durante periços prolongados.

5. ILUMINAÇÃO

Lâmpada	Absorção (W) Ligação	Tensão (V)	Dimensão (mm) Código ILCOS
	4 E14 220-	240 107 x 37	DRBB/F-4-220-240-E14-35/100
