ZHT531X - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Wandhaube
Marke	Zanussi
Modell	ZHT531X
Breite	60 cm
Tiefe	50 cm
Höhe	Installationsabhängig
Gewicht	Ca. 8 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	150 W
Maximale Luftleistung	600 m³/h
Geräuschpegel	65 dB (max)
Anzahl der Geschwindigkeiten	3 (1, 2, 3)
Beleuchtung	1 Lampe E14, 4 W
Fettfilter	Metall, spülmaschinenfest
Kohlefilter	Ersetzbar, nicht waschbar
Mindestabstand zum Kochfeld	650 mm
Energieeffizienzklasse	A (geschätzt)
Abluft- oder Umluftbetrieb	Abluft oder Umluft
Durchmesser des Abluftrohrs	120 mm mindestens
Reparierbarkeit	Ersatzteile verfügbar

Häufig gestellte Fragen - ZHT531X ZANUSSI

Wie installiere ich die Dunstabzugshaube ZHT531X?

Die Installation sollte von einem geübten Techniker durchgeführt werden. Der Mindestabstand zwischen Kochfeld und Haube beträgt 650 mm. Beachten Sie die örtlichen Vorschriften zur Luftabsaugung.

Welche Geschwindigkeitsstufen sind verfügbar?

Die Haube verfügt über 3 Geschwindigkeiten: Stufe 1 für leise Luftzirkulation, Stufe 2 für normalen Gebrauch, Stufe 3 für starke Dampfentwicklung.

Wie reinigt man den Fettfilter?

Der Fettfilter ist aus Metall und kann in der Spülmaschine oder von Hand mit Spülmittel gereinigt werden. Trocknen Sie ihn gut, bevor Sie ihn wieder einsetzen.

Wann muss der Kohlefilter ersetzt werden?

Der Kohlefilter kann nicht gewaschen werden und sollte etwa alle 4 Monate ersetzt werden, bei starker Nutzung häufiger (W).

Kann die Haube mit einem Gasherd verwendet werden?

Ja, aber sorgen Sie für eine ausreichende Belüftung des Raumes. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen von Gasen zu vermeiden.

Wie wechselt man die Glühbirne der Haube?

Die Glühbirne ist eine E14 4W. Trennen Sie das Gerät vom Netz, entfernen Sie die alte Birne und ersetzen Sie sie durch eine neue des gleichen Typs.

Was tun, wenn die Haube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn das Kabel beschädigt ist, lassen Sie es von einem zugelassenen Techniker ersetzen.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, mit einem Kohlefilter. In diesem Fall wird die Luft gefiltert und in den Raum zurückgeführt. Stellen Sie sicher, dass der Filter in gutem Zustand ist.

Was ist die empfohlene Installationshöhe?

Der Mindestabstand zwischen Kochfeld und Haube beträgt 650 mm. Beachten Sie die Anleitung für spezifische Höhen entsprechend Ihres Modells.

Wie stellt man die Geschwindigkeiten ein?

Verwenden Sie die Taste V, um die Geschwindigkeit zu wählen. Position 0 = Aus, 1 = Niedrig, 2 = Mittel, 3 = Maximal.

BEDIENUNGSANLEITUNG ZHT531X ZANUSSI

DE 1. SICHERHEITSINFORMATIONEN

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sieitte These Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie these an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

DieKabelmussenvoneinem zuständigenFachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch einefehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650~mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht über-schreiben, damit die Abgase nicht wiederangesaugtwerden.
  Die Luft darf nicht durch einen

Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprechendezugängliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betriff, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevordie Haubeinstalliert wird, die Schutzfolien abziehen.
Nurfurdie Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungseinements gemäß der vorliegenden Anleitung kann zu Stromschlaggefahren führen.
- Nichtdirekt mitoptischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Aufkeinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.
- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen

mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahrenre ingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät speien. Vom Benutzer auszuführende Reinigungsum und Wartungsarbeiten dürfen nicht von Kindern ausgeführrt werden, sofern sie nicht darauf beaufsichtigt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speiten.
• Dieses Gerätdarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochensmit Kochgeräten sehr heißt werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zuersetzen (Brand-gefahr). Siehe Absatz Wartung

und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen.Das Symbol am Produkt oder auf der Verpakkung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle fur elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätes tragt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling theses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur die ihr zuge-dachtenZweckebenutzwerden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.

Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

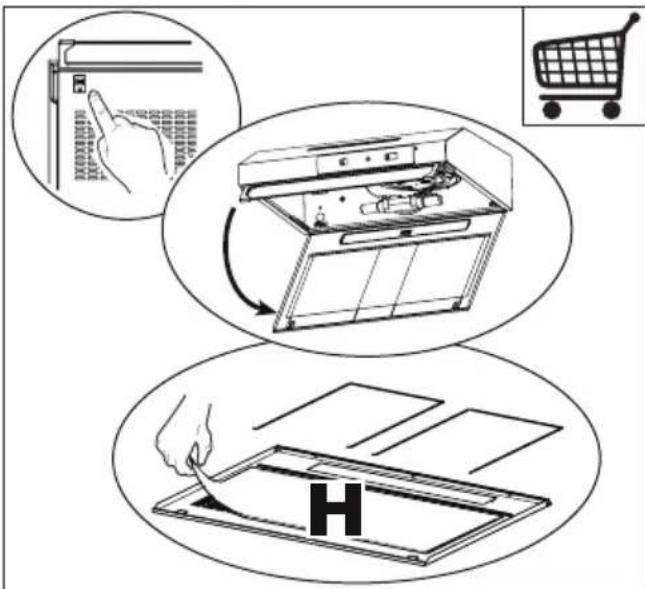

• HDieserFilterkann nichtausgewaschen werden und muß weniger wichtens alle 2 Monate ausgetauscht werden.

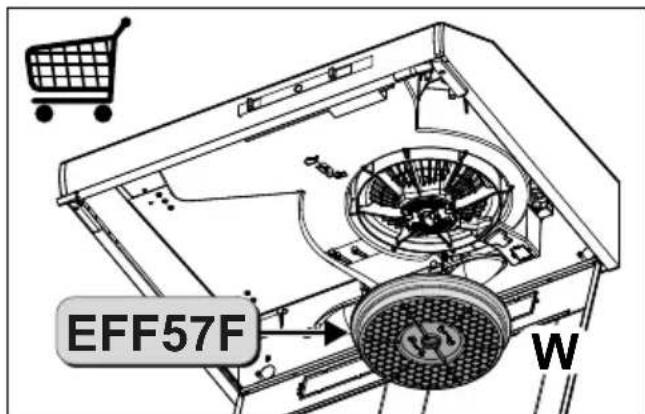

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch offen ausgewechselt werden, je nach Intensität des Gebrauchs (W).

4.BEDIENELEMENTE

L	Beleucht	Schaltet die Beleuchtung ein und aus.
V	Geschw. Steuert folgende Geschwindigkeitsstufen:0. Motor Off.1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftausstausch bei geringer Kochdunstentwicklung geeignet;2. Mittlere Gebläsestufe, eignet sichaufgrund des gute Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längerere Zeit hin.

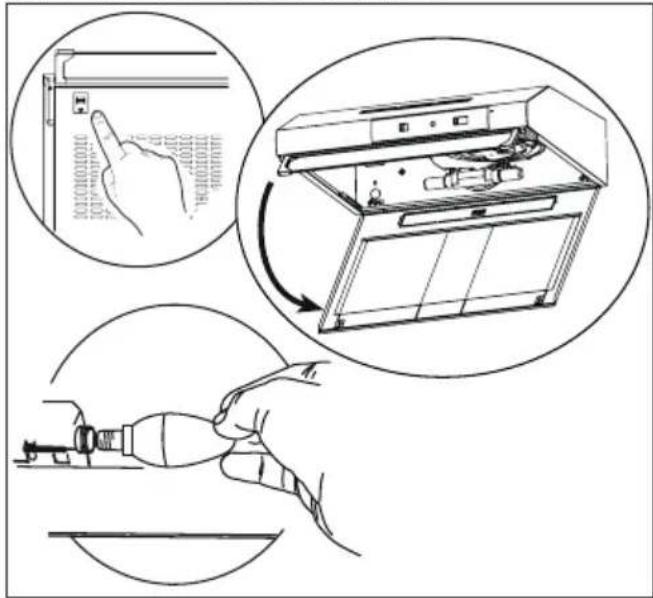

5. BELEUCHTUNG

Lampe Leistung (W) Fassung Spanung (V) Höhe (mm) ILCOS-Code
	4 E14 2	20-240 107	x 37 DRBB/F-4-220-240	-E14-35/100
