ZHT531X - Liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinään asennettava liesituuletin
Merkki	Zanussi
Malli	ZHT531X
Leveys	60 cm
Syvyys	50 cm
Korkeus	Vaihtelee asennuksen mukaan
Paino	Noin 8 kg
Sähkönsyöttö	220-240 V, 50 Hz
Moottorin teho	150 W
Suurin ilmavirtaus	600 m³/h
Melutaso	65 dB (max)
Nopeuksien lukumäärä	3 (1, 2, 3)
Valaistus	1 lamppu E14, 4 W
Rasvasuodatin	Metallinen, konepestävä
Hiilisuodatin	Vaihdettava, ei pestävä
Vähimmäisetäisyys keittotasoon	650 mm
Energiatehokkuusluokka	A (arvio)
Poistotapa	Poisto tai kierto
Poistoputken halkaisija	Vähintään 120 mm
Korjattavuus	Varaosia saatavilla

Usein kysytyt kysymykset - ZHT531X ZANUSSI

Kuinka asentaa liesituuletin ZHT531X?

Asennuksen tulee suorittaa pätevä teknikko. Vähimmäisetäisyys keittotason ja liesituulettimen välillä on 650 mm. Noudata paikallisia ilmanpoistomääräyksiä.

Mitkä nopeustasot ovat saatavilla?

Liesituulettimessa on 3 nopeutta: nopeus 1 hiljaiseen ilmanvaihtoon, nopeus 2 normaaliin käyttöön, nopeus 3 voimakkaisiin höyrypäästöihin.

Kuinka puhdistaa rasvasuodatin?

Rasvasuodatin on metallinen ja voidaan pestä astianpesukoneessa tai käsin pesuainetta käyttäen. Kuivaa se hyvin ennen takaisin asettamista.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatinta ei pestä ja se on vaihdettava noin 4 kuukauden välein tai useammin, jos käyttö on runsasta (W).

Voiko liesituuletinta käyttää kaasulieden kanssa?

Kyllä, mutta varmista riittävä ilmanvaihto huoneessa. Alipaine ei saa ylittää 0,04 mbar kaasujen takaisinvirtauksen estämiseksi.

Kuinka vaihtaa liesituulettimen lamppu?

Lamppu on E14 4W. Irrota laite verkkovirrasta, poista vanha lamppu ja vaihda se uuteen samantyyppiseen.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin sähkönsyöttö ja sulake. Jos johto on vaurioitunut, vaihdata se valtuutetulla teknikolla.

Voiko liesituuletinta käyttää kiertoilmatilassa?

Kyllä, hiilisuodattimella varustettuna. Tällöin ilma suodatetaan ja palautetaan huoneeseen. Varmista, että suodatin on hyvässä kunnossa.

Mikä on suositeltava asennuskorkeus?

Vähimmäisetäisyys keittotason ja liesituulettimen välillä on 650 mm. Katso käyttöohjeesta korkeusohjeet mallisi mukaan.

Kuinka säätää nopeuksia?

Käytä V-painiketta nopeuden valitsemiseen. Asento 0 = pysäytys, 1 = alhainen, 2 = keskitaso, 3 = maksimi.

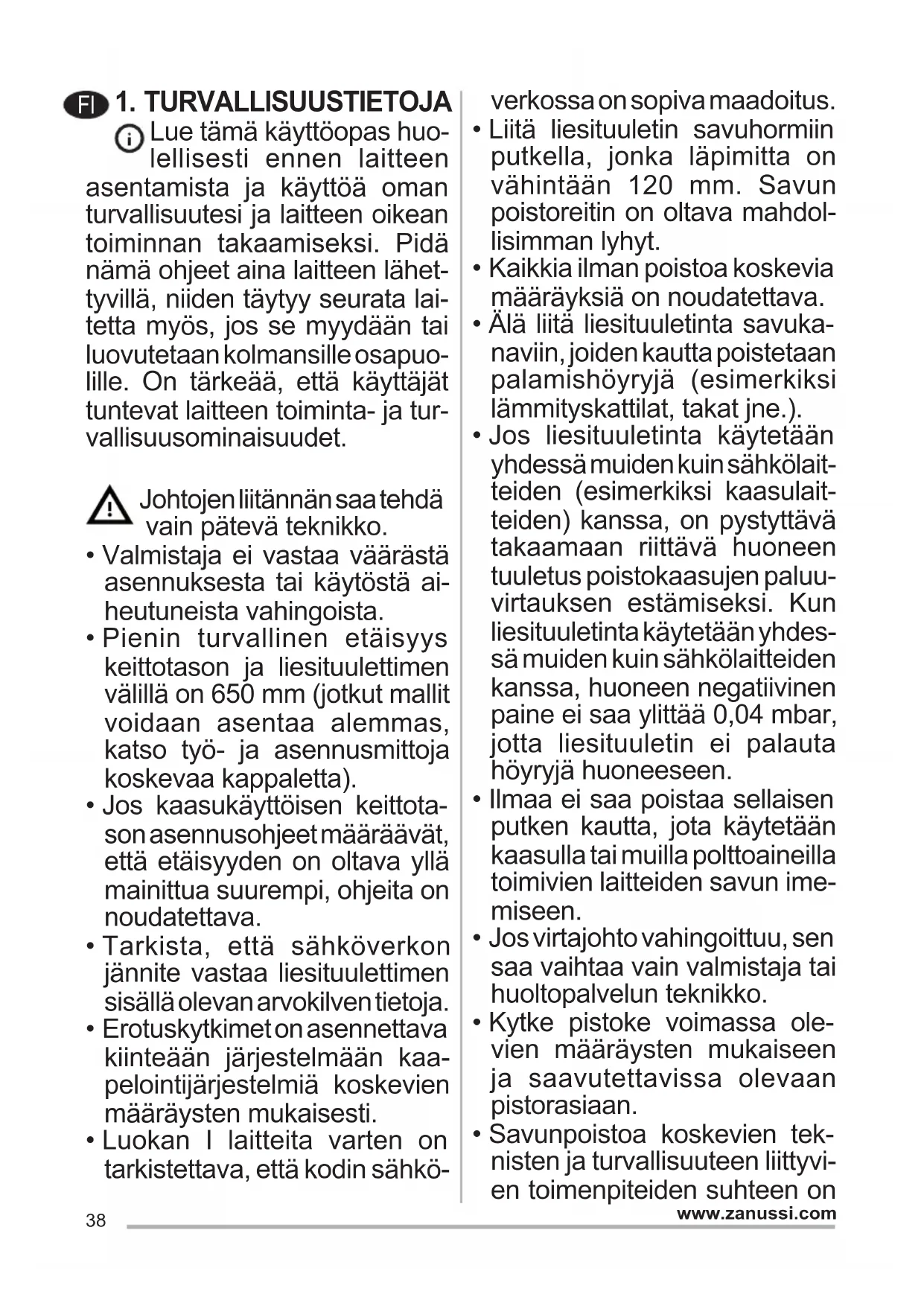

KÄYTTÖOHJE ZHT531X ZANUSSI

Lue tämä käyttoopas houlellisesti ennen laitteen asentamista ja käytöa oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidänämä ohjeet aina laitteen lahetyvilla, niiden tätyy seurata laitetta myös, jos se mydään tai luovutetaankolmansille osapuollille. On tärkeää, että käytäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännäsaa tehdä vain patevä teknikko.

• Valmistaja ei vastaa vaärastä asennuksesta tai kaytosta aihutuneista vahingoista.
• Pienin turvallinen etäisyskeittotason ja liesituulettimenvällä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukaytöisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllama mainittua suurempi, ohjeita on noudatettava.
  Tarkista,etta sahkoverkon jannite vastaa liesituulettinensisallaolevan arvokilventietoja.
• Erotuskytkimeton asennettava kiinteään järjestelmaän kaapeolointijärjestelmiä koskevien märäysten mukaisesti.
• Luokan I laitteita varten on tarkistettava,etta kodin sahkö

verkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, Jonka lapimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
  Kaikkia ilman poistoa koskevia märäryksiä on noudatettava.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessämuiden kuin sahkolaitteiden (esimerkiki kaasulatteiden) kanssa, on pystyttvä takaamaan riittävhuoneentuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessämuiden kuin sahkolaitteiden kanssa, huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóyryjá huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla poltoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sensaa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien maäräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liittyvi-en toimenpiteiden suhteen on

noudatettava tarkkaan paikallisten viranomaisten antamia märäyksia.

VAROITUS: Poista suojakalvotennen liesituulettimen asentamista.

Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitsosia.

VAROITUS: Jos ruuveja ja kiinnitsosia ei asenneta näden ohjeiden mukaisesti, voiaiheutua sahköiskuvaara.

• Alä katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).
• Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
  Yli 8-vuotiaat lapset ja psyykkisesti, fysisesti tai sensorisesti rajoitteiset henkilot tai kokemattomat ja taitamattomat henkilot saavat kayttaa tata laitetta vain, jos heita valvo-taan ja heille on annettu tiedot laitteen turvallisesta kaytosta ja siihen liittyvistaa varoista. Varmista, etteivat lapset päase leikkimaan laiteella. Lapset eivat saa tehdä kayttajän puhdistus- ja huoltotoimenpiteita ilman valvontaa.
• Valvo lapsia ja varmista, etteivat he paase leikkimään laitteella.
  Tata laitetta eivat saa kayttaa henkilot (lapset mukaan luckien), joiden mielen, ruumiint tai aistien terveys on heikentynyt tai joilla ei ole riittavaa

kokemusta ja tietoa, elleiheitavalvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa taytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka pointavat tilaan vain ilmaa).
• Merkki duotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä tavillisen kotitalousjätteen mukana. Tuote tayty toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskuikseen. Varmistamalla, etta tuote havitetaan oikealla tavalla, on mahdolista autta valttamaan ymparistoä ja henkilöiden terveyttu uhkaavia haittavaikutuksia, joita voi syntyä vaäränlaisesta havittämestä. Lisatietoja tuotteen kierrattämestäaat paikallsilta viranomaisilta, paikallisesta jatehuollosta tai liikkeestä, josta tuote on ostetu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaankotitalouskayttoon, keittion hajuen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminpassa oleyan liesituulettimen alla.
  Säddä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikuumentunut oljy voi sytty palamaan.

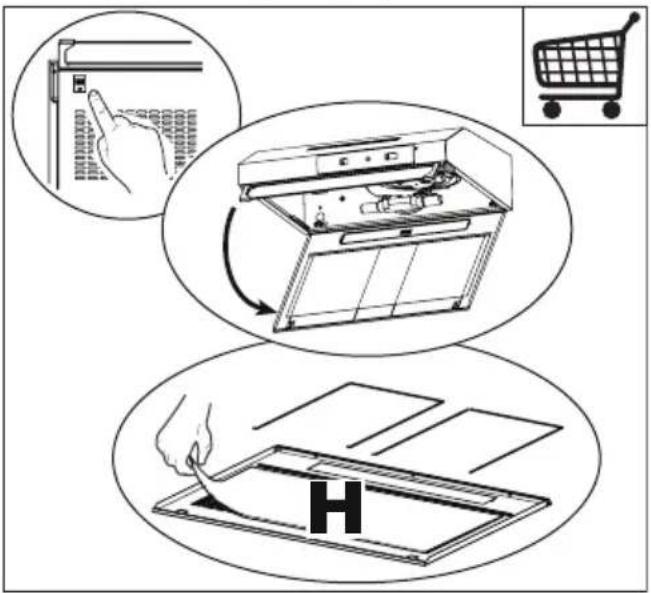

3. PUHDISTUS JA HUOLTO

-H Ei voida pestä eikä uudistaa, vaihdetaan noin 2 käyttokuukauden välein taiuseammin,jos liesituuletinta käytetään hyvin paljon

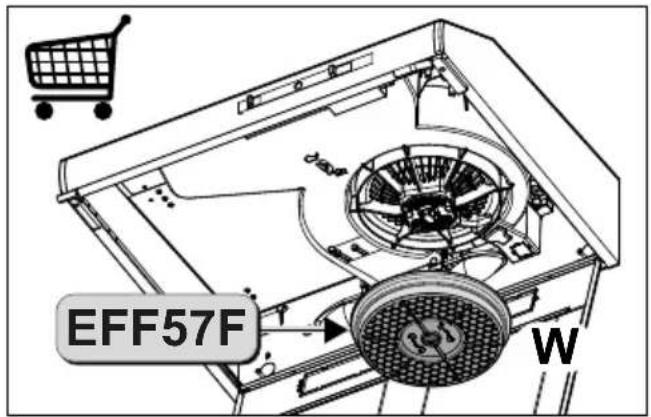

Aktivhiisuodattimia ei voi pestä eikä regeneroida, ne taytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

4. KYTKIMET

L Valot	Sytyttaa ja sammuttaa valaistuksen.
V Nopeus Määrä käytönopeuden:0. Moottori Off.1 Alin nopeus, soveltuun hiljaisesti toimivaan jatkvaan ilmanvaihtoon silloin kun käryä on vähän.2 Keskitason nopeus, soveltuukäsitellyn ilman määrän ja melutason erinomaisensuhteen ansiosta useimiin käytöolosuhteisiin.3 Korkein nopeus, SOPII suurenruoanlaitosta syntyvän kärynmaärän poistamiseen, myös pitempiaikaiseen käytöön.

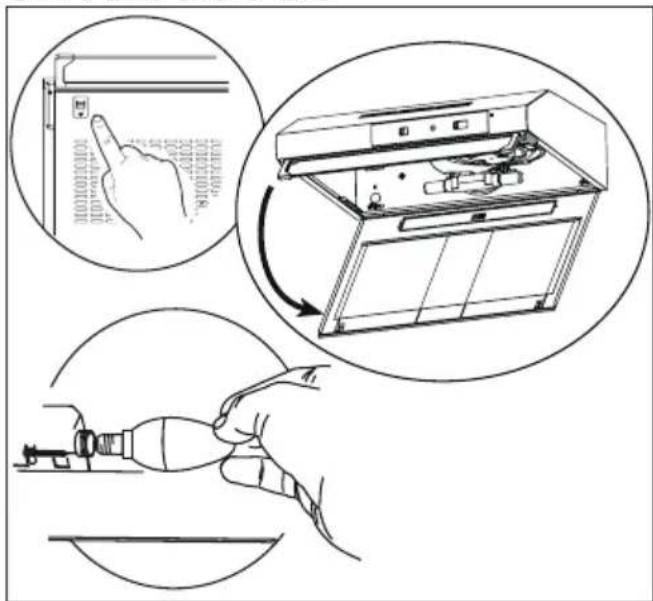

5.VALAISTUS

Lamppu	Ottoteho (W) Kanta Jännite (V) Koko (mm) ILCOS-koodi
	4 E14 220-240 107 x 37	DRBB/F-4-220-240	-E14-35/100

DA 1. OPLYSNINGER OM SIKKERHED

olema voimalikult luhike.
