ZHT531X - Gartraukis ZANUSSI - Nemokama naudojimo instrukcija

Produkto tipas	Sieninis gartraukis
Prekės ženklas	Zanussi
Modelis	ZHT531X
Plotis	60 cm
Gylis	50 cm
Aukštis	Priklausomai nuo montavimo
Svoris	Maždaug 8 kg
Maitinimo įtampa	220-240 V, 50 Hz
Variklio galia	150 W
Maksimalus oro srautas	600 m³/h
Triukšmo lygis	65 dB (maks.)
Greitių skaičius	3 (1, 2, 3)
Apšvietimas	1 lempa E14, 4 W
Riebalų filtras	Metalinis, plautinas indaplovėje
Anglies filtras	Keičiamas, neplaunamas
Minimalus atstumas iki viryklės	650 mm
Energijos efektyvumo klasė	A (numatoma)
Ištraukimo režimas	Ištraukimas arba recirkuliacija
Ištraukimo kanalo skersmuo	120 mm minimalus
Remontuojamumas	Atsarginės dalys prieinamos

Dažnai užduodami klausimai - ZHT531X ZANUSSI

Kaip sumontuoti gartraukį ZHT531X?

Montavimą turi atlikti kompetentingas specialistas. Minimalus atstumas tarp viryklės ir gartraukio yra 650 mm. Laikykitės vietinių oro ištraukimo normų.

Kokie greičio lygiai yra?

Gartraukis turi 3 greičius: 1 greitis tyliam oro atnaujinimui, 2 greitis normaliam naudojimui, 3 greitis stipriems garų išmetimams.

Kaip išvalyti riebalų filtrą?

Riebalų filtras yra metalinis ir gali būti plaunamas indaplovėje arba rankomis su plovikliu. Prieš vėl įdedant gerai išdžiovinkite.

Kada reikia pakeisti anglies filtrą?

Anglies filtras neplaunamas ir turi būti keičiamas maždaug kas 4 mėnesius, arba dažniau esant intensyviam naudojimui (W).

Ar galima naudoti gartraukį su dujine virykle?

Taip, bet užtikrinkite pakankamą vėdinimą patalpoje. Neigiamas slėgis neturi viršyti 0,04 mbar, kad būtų išvengta dujų atgalinio srauto.

Kaip pakeisti gartraukio lemputę?

Lemputė yra E14 4W. Atjunkite prietaisą, išimkite seną lemputę ir pakeiskite ją nauja to paties tipo.

Ką daryti, jei gartraukis nebeveikia?

Pirmiausia patikrinkite maitinimo šaltinį ir saugiklį. Jei laidas pažeistas, leiskite jį pakeisti įgaliotam technikui.

Ar gartraukį galima naudoti recirkuliacijos režimu?

Taip, su anglies filtru. Tokiu atveju oras filtruojamas ir grąžinamas į patalpą. Įsitikinkite, kad filtras yra geros būklės.

Koks yra rekomenduojamas montavimo aukštis?

Minimalus atstumas tarp viryklės ir gartraukio yra 650 mm. Dėl konkrečių aukščių pagal jūsų modelį žiūrėkite instrukciją.

Kaip nustatyti greičius?

Naudokite V mygtuką greičiui pasirinkti. Pozicija 0 = išjungta, 1 = žemas, 2 = vidutinis, 3 = didžiausias.

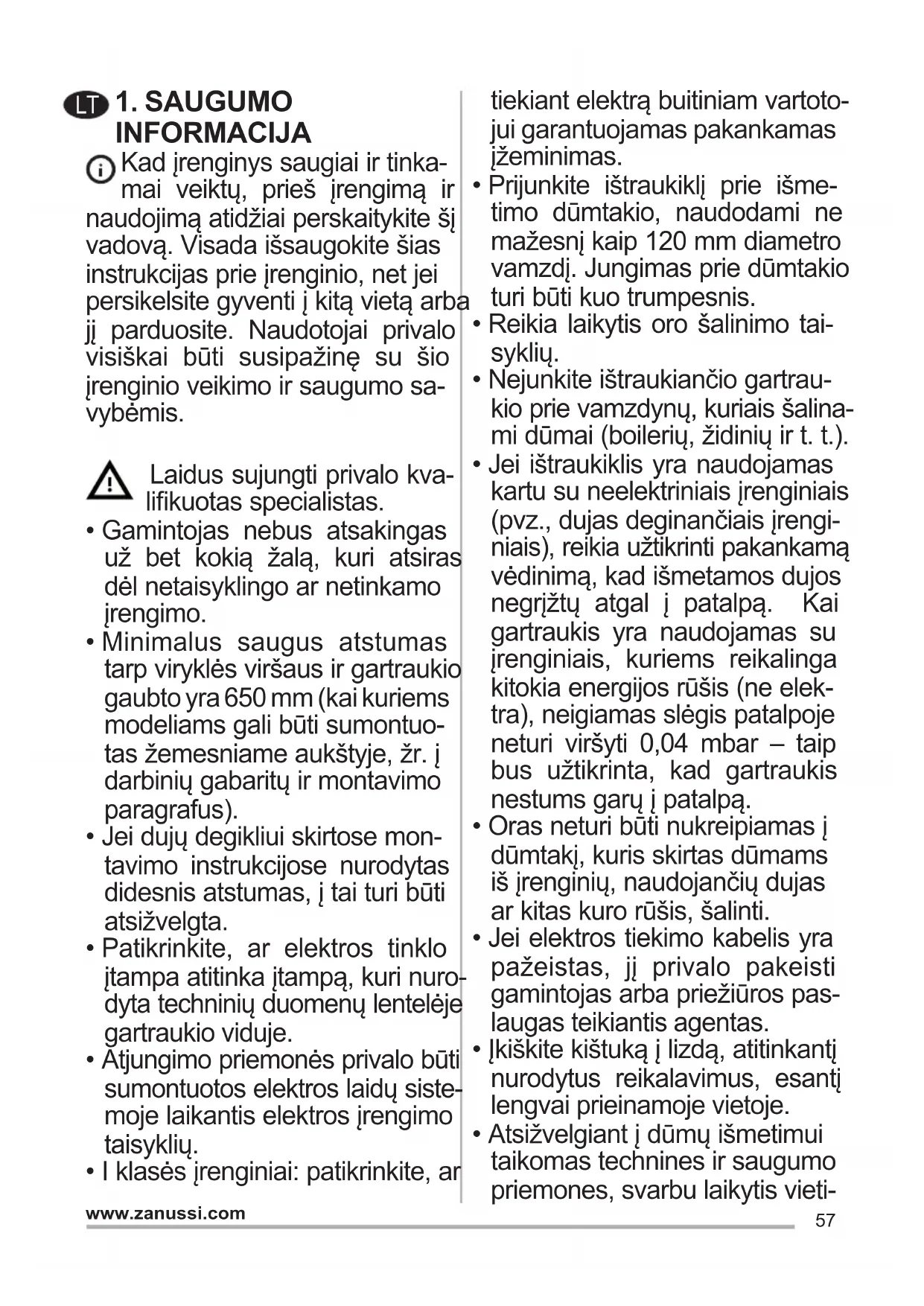

NAUDOJIMO INSTRUKCIJA ZHT531X ZANUSSI

Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą vietą arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis.

Laidus sujungti privalo kvalifikuotas specialistas.

• Gamintojas nebus atsakingas už bet kokią žalą, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo.
• Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. į darbinius gabaritus ir montavimo pastraipas).
• Jei dujų degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, į tai turi būti atsižvelgta.
• Patikrinkite, ar elektros tinklo įtampa atitinka įtampą, kuri nurodyta techninių duomenų lentelėje gartraukio viduje.
• Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių.
• I klasės įrenginiai: patikrinkite, ar

tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas įžeminimas.

• Prijunkite ištraukiklį prie išmetimo dūmtakio, naudodami ne mažesnį kaip 120 mm diametro vamzdį. Jungimas prie dūmtakio turi būti kuo trumpesnis.
• Reikia laikytis oro šalinimo taisyklių.
• Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.).
• Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrįžtų atgal į patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar - taip bus užtikrinta, kad gartraukis nestumtų garų į patalpą.
• Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.
• Jei elektros tiekimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• Įkiškite kištuką į lizdą, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje.
• Atsižvelgiant į dūmų šalinimui taikomas technines ir saugumo priemones, svarbu laikytis vietinių

institucijų nurodytų taisyklių.

ĮSPĖJIMAS! Prieš montuodami garų surinktuvą, nuo jo pašalinkite apsauginę plėvelę.

• Gartraukiui atremti naudokite tik sraigtus ir mažas dalis.

ĮSPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai bus montuojami nesilaikant šių nurodymų, elektra gali kelti pavojų.

• Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu neruoskite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, kuriems trūksta patirties ir žinių, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiųjų negali.
• Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.
• Įrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogėję fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi

arba buvo apmokyti, kaip su tokiais įrenginiais elgtis.

Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.

• Išvalykite ir (arba) pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas".
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui naudojantys įrenginiai (netaikoma įrenginiams, kurie tik nukreipia orą atgal į patalpą), patalpose turi būti pakankama ventiliacija.
• Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote.

2. NAUDOJIMAS

• Garų rinktuvas buvo sukurtas naudoti tik namuose virtuvės kvapams šalinti.
• Rinktuvo niekada nenaudokite kitiems tikslams, kurie nenumatyti instrukcijoje.
• Garų rinktuvui veikiant, po juo niekada nepalikite didelės atviros ugnies.
• Sureguliuokite liepsnos intensyvumą taip, kad liepsna būtų nukreipta į keptuvės apačią, ji negali apimti šonų.
• Naudodami gilią keptuvę, turite būti atidūs: perkaitęs aliejus gali užsiliepsnoti.

3. PRIEŽIŪRA IR VALYMAS

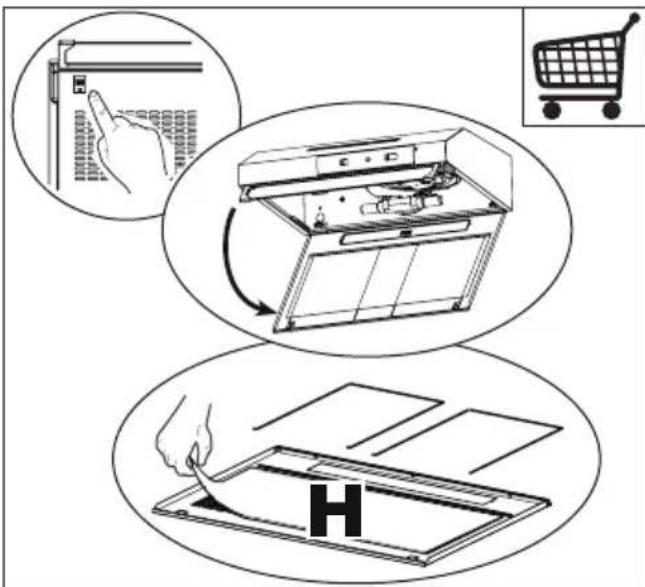

Filtro negalima plauti arba atnaujinti, jis turi būti keičiamas apytiksliai kas 2 mėnesius arba dažniau, jei gartraukis labai dažnai naudojamas.

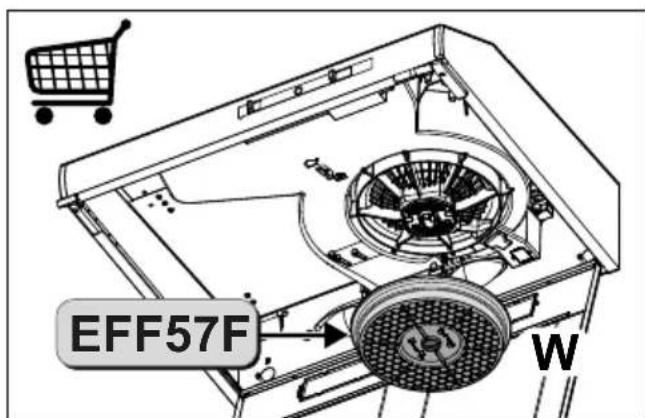

• Aktyvuotos anglies filtras yra neplaunamas ir antrą kartą nenaudojamas, turi būti pakeistas apytiksliai kas 4 darbo mėnesius arba dažniau, jei viryklė ir garų surinktuvas naudojami intensyviai (W).

4. VALDYMAS

Apšvietimas. Įjungia ir išjungia apšvietimą.

Greitis. Nustato gartraukio darbo greitį:

1. Variklis išjungtas.
2. Mažas greitis, naudojamas nuolatiniam ir tyliam oro pakeitimui esant nedideliam garų kiekiui.
3. Vidutinis greitis, tinkamas daugumai darbo sąlygų, užtikrina tinkamą ventiliuojamo oro srauto / triukšmo santykį.
4. Maksimalus greitis, naudojamas garams, susikaupusiems per ilgesnį laiko tarpą, šalinti.

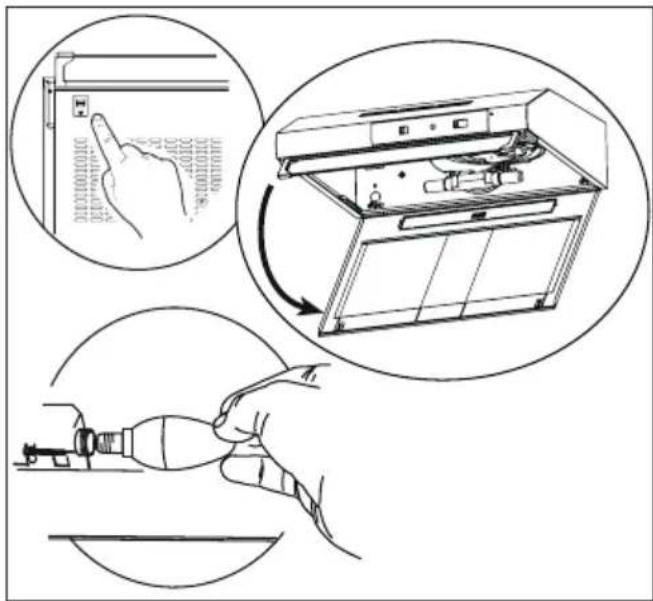

5. APŠVIETIMAS

Lemputé	Galingumas (W) Lizdas	Itampa (V)		Matmenys (mm)	ILCOS kadas
	4 E14 220-	240 107 x 37	DRBB/F-4-220-240-E	14-35/100

UK 1. INFORMACIJA TECHNIKA IR SAUGA

Atidžiai perskaitykite ir vadovaukitės prieš įrengimą ir eksploataciją, kad užtikrintumėte savo saugą ir tinkamą įrenginio veikimą. Šią instrukciją laikykite kartu su įrenginiu, jei jį perduotumėte kitam savininkui. Vartotojas turi atidžiai susipažinti su įrenginio eksploatavimo tvarka ir technine sauga naudojimo metu.
