MODE D'EMPLOI CT501AC Vonroc

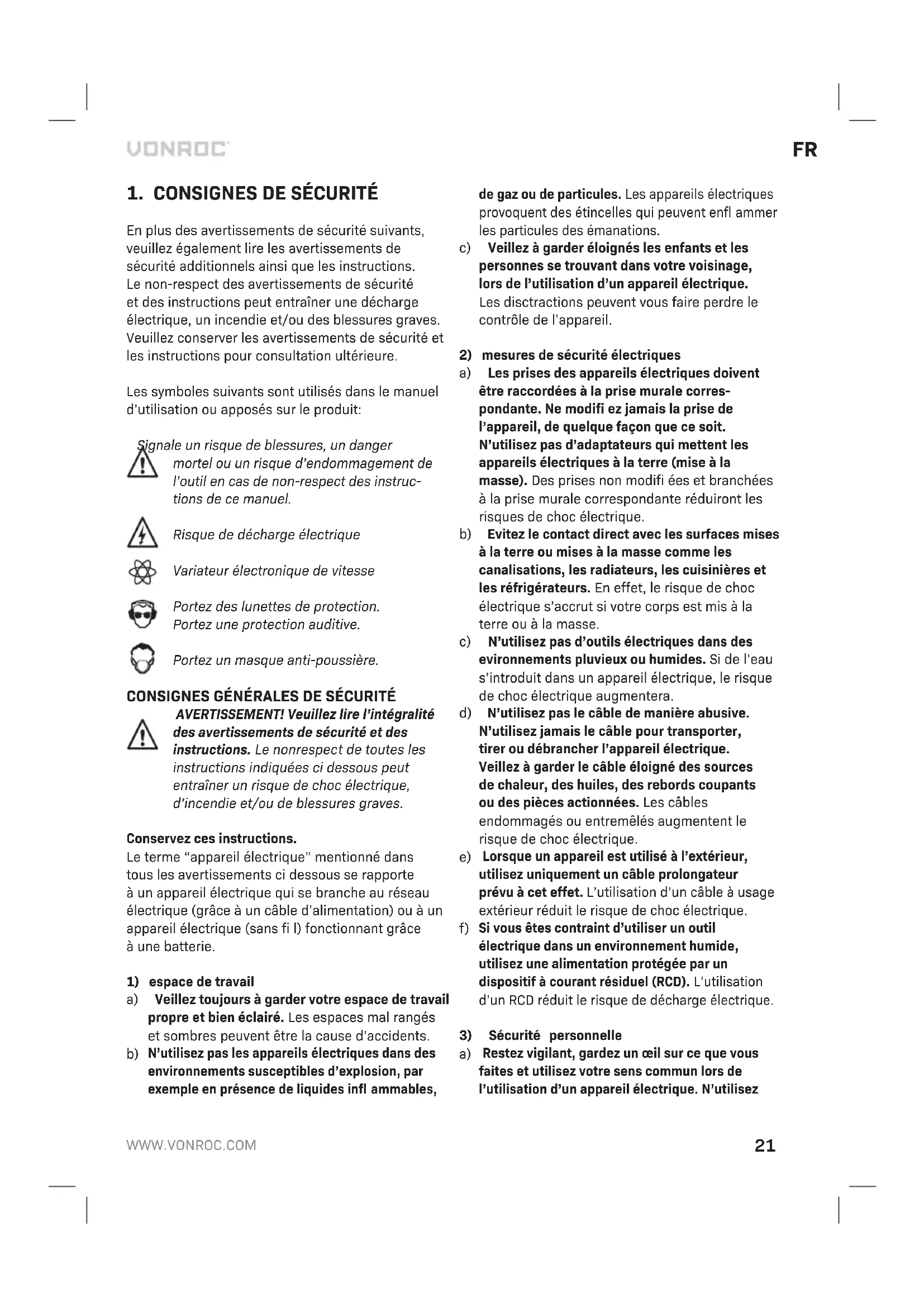

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure. Les symboles suivants sont utilisés dans le manuel d’utilisation ou apposés sur le produit: Signale un risque de blessures, un danger mortel ou un risque d’endommagement de l’outil en cas de non-respect des instruc- tions de ce manuel. Risque de décharge électrique Variateur électronique de vitesse Portez des lunettes de protection. Portez une protection auditive. Portez un masque anti-poussière. CONSIGNES GÉNÉRALES DE SÉCURITÉ AVERTISSEMENT! Veuillez lire l’intégralité des avertissements de sécurité et des instructions. Le non respect de toutes les instructions indiquées ci dessous peut entraîner un risque de choc électrique, d’incendie et/ou de blessures graves. Conservez ces instructions. Le terme “appareil électrique” mentionné dans tous les avertissements ci dessous se rapporte àun appareil électrique qui se branche au réseau électrique (grâce àun câble d’alimentation) ou àun appareil électrique (sans fi l) fonctionnant grâce àune batterie.

1) espace de travail

a) Veillez toujours àgarder votre espace de travail propre et bien éclairé. Les espaces mal rangés et sombres peuvent être la cause d’accidents.

N’utilisez pas les appareils électriques dans des environnements susceptibles d’explosion, par exemple en présence de liquides infl ammables, de gaz ou de particules. Les appareils électriques provoquent des étincelles qui peuvent enfl ammer les particules des émanations. c) Veillez àgarder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l’utilisation d’un appareil électrique. Les disctractions peuvent vous faire perdre le contrôle de l’appareil.

2) mesures de sécurité électriques

a) Les prises des appareils électriques doivent être raccordées àla prise murale corres- pondante. Ne modifi ez jamais la prise de l’appareil, de quelque façon que ce soit. N’utilisez pas d’adaptateurs qui mettent les appareils électriques àla terre (mise àla masse). Des prises non modifi ées et branchées àla prise murale correspondante réduiront les risques de choc électrique. b) Evitez le contact direct avec les surfaces mises àla terre ou mises àla masse comme les canalisations, les radiateurs, les cuisinières et les réfrigérateurs. En effet, le risque de choc électrique s’accrut si votre corps est mis àla terre ou àla masse. c) N’utilisez pas d’outils électriques dans des evironnements pluvieux ou humides. Si de l’eau s’introduit dans un appareil électrique, le risque de choc électrique augmentera. d) N’utilisez pas le câble de manière abusive. N’utilisez jamais le câble pour transporter, tirer ou débrancher l’appareil électrique. Veillez àgarder le câble éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les câbles endommagés ou entremêlés augmentent le risque de choc électrique.

Lorsque un appareil est utilisé àl’extérieur, utilisez uniquement un câble prolongateur prévu àcet effet. L’utilisation d’un câble àusage extérieur réduit le risque de choc électrique.

Si vous êtes contraint d’utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif àcourant résiduel (RCD). L’utilisation d’un RCD réduit le risque de décharge électrique.

3) Sécurité personnelle

Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l’utilisation d’un appareil électrique. N’utilisez22

pas un appareil électrique si vous êtes fatigué ou si vous êtes sous l’infl uence de drogues, d’alcool ou si vous prenez des médicaments. Un moment d’inattention lors de l’utilisation des appareils électriques peut entraîner des blessures graves. b) Utilisez un équipement de protection personnelle. Protégez vous toujours les yeux. Les équipements de protection, tels qu’un masque àpoussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures. c) Prévenez tout démarrage involontaire. Assurez- vous que l’interrupteur est sur la position “arrêt avant de brancher l’appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l’interrupteur, ou le branchement de ces appareils en ayant l’interrupteur sur “marche accidents.

Retirez les clés de réglage ou les clés de vis de réglage avant d’allumer l’appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une pièce en mouvement de l’appareil électrique, peut entraîner des lésions corporelles. e) Ne pas se précipiter. Gardez toujours vos pieds àplat et gardez votre équilibre. Ceci permet de mieux contrôler l’appareil électrique dans des situations imprévues. f) Habillez vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action. g) Si les appareils sont fournis pour la connexion des équipements d’évacuation et de récupération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L’utilisation de ces appareils peut réduire les risques liès àla poussière. h) Ne pensez pas être familiarisé avec l’outil après l’avoir utilisé àde nombreuses reprises, au point de ne plus rester vigilant et d’en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.

4) Utilisation et entretien d’un appareil électrique

Ne forcez pas l’appareil électrique. Utilisez l’appareil électrique adéquat pour votre application. Un appareil électrique correc te ment choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il aété conçu. b) N’utilisez pas l’appareil électrique si l’interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l’interrupteur de contrôle est dangereux et doit être réparé. c) Débranchez la prise du bloc d’alimentation avant d’effectuer des réglages, de changer des acces soires, ou de ranger les appreils élec tri ques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l’appareil électrique. d) Rangez les appareils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l’outil ou ces instructions, utiliser l’appareil électrique. Les appareils électriques sont dangereux entre les mains d’utilisateurs non formés. e) Entretenez les appareils électriques. Vérifi ez tout défaut d’alignement et l’enchaînement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des appareils électriques. En cas de dommages, faites réparer l’appareil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des appareils électriques mal entretenus. f) Veillez àgarder les outils coupants aiguisés et propres. Des outils coupants correctement entretenus avec des lames aiguisées sont moins susceptibles de se bloquer et sont plus faciles àcontrôler. g) Utilisez l’appareil électrique, les accessoires et les embouts, etc., conformément àces instructions et de la manière prévue pour le type spécifi que de l’appareil électrique, en prenant en compte les conditions de travail et le travail àeffectuer. L’utilisation de l’appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses. h) Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situations inattendues. h) Gardez les poignées et les surfaces de pré- hension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces deFR

préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situations inattendues.

5) Utiliser et soigner les outils àbatterie

a) Rechargez la batterie uniquement avec le chargeur spécifi é par le fabricant. Un chargeur adapté àune certaine batterie peut être cause de danger d’incendie quand on l’utilise avec une batterie différente. b) Utilisez chaque outil uniquement avec la batterie conçue pour lui. L’utilisation de toute autre batterie peut être cause de danger de blessure ou d’incendie.

Lorsque une batterie n’est pas en usage, gardez- la hors d’atteinte d’objets métalliques tels que les trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l’autre. Un court circuit entre les bornes de la batterie peut être cause de brûlures ou d’incendie.

Dans des circonstances extrêmes, du liquide peut gicler hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez àl’eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d’une batterie peut causer irritations ou brûlures.

N’utilisez pas un bloc-batterie ou un outil endommagé ou modifi é. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire àun incendie, une explosion ou un risque de blessure. f) N’exposez pas le bloc-batterie ou l’outil au feu ou àdes températures excessives. L’exposition au feu ou àdes températures dépassant 130 °C peut provoquer une explosion. REMARQUE La température de “130°C” peut être remplacé par la température de “265°F”. g) Respectez les instructions pour la charge et ne rechargez pas le bloc-batterie ou l’outil àune plage de températures hors de celle spécifi ée dans les instructions. Une charge mal effectuée ou àdes températures hors de la plage spécifi ée peut endommager la batterie et augmente le risque d’incendie.

a) L’entretien de votre outil électrique doit être confi é àun réparateur qualifi é qui utilise uniquement des pièces de rechange identiques aux pièces d’origine. Cela permet d’assurer la sécurité de l’outil électrique. b) Ne réparez jamais des blocs-batteries endommagés. Les réparations sur les blocs- batteries ne doivent être effectuées que par le fabricant ou l’un de ses prestataires de services agréés.

Veillez toujours àce que le câble électrique se tienne loin des parties mouvantes de la machine.

• Dans le cas de blocage, stoppez immédiate- ment la machine et retirez la fi che de la prise électrique.

• Comparez la vitesse de rotation autorisée des accessoires avec celle de la machine.

• Si vous rangez la machine, le moteur devra être en position d‘arrêt et les parties mouvantes immobiles.

• Ne fi xez jamais une clé de montage sur votre machine àl‘aide d‘une fi celle ou d‘un autre matériel semblable.

• N‘utilisez jamais le bouton de blocage de l‘es- sieu pendant la marche de la machine.

• Veillez àce que le diamètre de la griffe de ser- rage corresponde avec le diamètre de l‘essieu de l‘accessoire.

• Utilisez un dispositif de serrage pour fi xer la pièce àusiner.

• Tenez vos mains àl‘écart de la pièce àusiner. Consignes de sécurité électrique Lors d’utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en ma- tière de risque d’incendie, de chocs électriques et de lésion corporelle. Lisez les instructions ci-dessous. Vérifi ez toujours si la tension de votre réseau correspond àla valeur mentionnée sur la plaque signalétique. Machine de la classe II - Double isolation - vous n’avez pas besoin d’une prise avec mise àterre.

2. INFORMATIONS RELATIVES

À LA MACHINE Utilisation prévue Cet outil électrique aété conçu pour le meulage, le ponçage, le brossage métallique, le polissage,24

le sculptage ou le tronçonnage. Cet Outil rotatif multifonctions est parfait pour rectifi er les matières comme le bois, le plastique, la pierre, les coques en aluminium, le laiton et l’acier. Utilisez toujours des accessoires adaptés et les bonnes vitesses.

SPÉCIFICATIONS TECHNIQUES

N° de modèle CT501AC/S_CT501AC Tension 220-240V~ Fréquence 50 Hz Puissance consommée 160 WVitesse àvide 8.000-35.000/minCapacité griffe de serrage 3,2+2,4 mm Poids 1,75 kg Lpa (pression sonore) 73+3 dB(A) Lwa (puissance sonore) 84+3 dB(A) Valeur vibratoire 3,74 m/s

Niveau de vibrations Le niveau des vibrations émises, indiqué dans ce manuel, aété mesuré conformément àla procédure décrite par la norme EN60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l’exposition aux vibrations lors de l’uti- lisation de l’outil pour les applications mentionnées.

• L’utilisation de l’outil dans d’autres applicati- ons ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d’exposition.

• La mise hors tension de l’outil et sa non-utilisa- tion pendant qu’il est allumé peuvent considéra- blement réduire le niveau d’exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoi- res, en vous échauffant les mains et en organisant vos rythmes de travail. DESCRIPTION Les numéros dans le texte se rapportent aux sché- mas des pages 2 - 3. Fig. A

2. Dispositif de verrouillage de l’axe

4. Interrupteur Marche/Arrêt

5. Molette de réglage de vitesse

10. Bague de l’axe fl exible

12. Bride pour établi

13. Carter de protection

14. Accessoire pour le fraisage

15. Bouton de réglage de la profondeur

Avant le montage retirez toujours la fi che de la prise électrique. Avertissement! Changez les accessoires en les introduisant au maximum dans le collier (ou le mandrin), afi n de minimiser les déséquilibres et éviter qu’ils ressortent. Montage des accessoires (Fig. A) Enfoncez le boutonDispositif de verrouillage de l’axe (2) et tenez-le enfoncé. Vous pouvez dévisser la grif- fe (3) de serrage (1) au moyen de la clé de griffe de serrage. Placez l‘accessoire. Tenez enfoncé le Dispo- sitif de verrouillage de l’axe, lorsque vous serrez la griffe de serrage avec la clé de griffe de serrage. Pour installer un accessoire sur l’axe fl exible (Fig. B) Bloquez l’ arbre en mettant broche (6) dans l’ouver- ture pour broche (7). Vous pouvez ensuite dévisser le mandrin avec la clé et placez l’accessoire. Assu- rez-vous que la goupille est retirée avant d’utiliser ànouveau la machine. Fonctionnement Mettez le moteur en marche en appuyant sur le bou- ton de marche / arrêt (4). En réglant la petite Molette de réglage de vitesse (5) vous pourrez régler la vites- se du Outil rotatif multifonctions. Ne posez la machine que lorsque le moteur est en arrêt complet. Ne posez pas la machine sur un sol poussiéreux. Des particules de poussière peuvent s‘infi ltrer dans le mécanisme. Une charge trop élevée par une vitesse trop basse du Outil rotatif multifonctions peut faire griller le moteur.FR

Installer le carter de protection (Fig. I) Remarque: Il est conseillé d’utiliser le carter de protection quand vous utilisez les accessoires prévus pour le meulage, le ponçage, le polissage ou la découpe. Retirez la bague (8) de la machine. Installez le car- ter de protection (13) sur l’outil multifonction. In- stallez les accessoires àutiliser de la façon décrite dans le chapitre : Installer les accessoires. Veillez àce que la partie prévue pour voir dans le carter de protection soit face àvous, pour être protégé des étincelles et des débris. Installer l’accessoire pour le fraisage (Fig. J) Remarque: Il est conseillé d’utiliser l’accessoire pour le fraisage lorsque vous utilisez un accessoire pour percer ou pour fraiser. L’accessoire pour le fraisage vous aide àguider l’outil en ligne droite pendant le fraisage. Retirez la bague (8) de la machine. Installez les ac- cessoires àutiliser de la façon décrite dans le cha- pitre : Installer les accessoires. Installez l’accessoi- re pour le fraisage (14) sur l’outil multifonction. Réglez la profondeur de l’outil de fraisage àla profondeur de coupe voulue en vissant et dévissant le bouton de réglage de la profondeur (15). MONTAGE DE L’AXE FLEXIBLE ET SUPPORT Axe fl exible (Fig. C) Desserrez l’anneau (8) autour de la pince de serrage et retirez-le. Montez l’arbre fl exible sur l’outil rotatif multifonctions, l’axe intérieur (9) étant placé dans la pince de serrage. L’anneau de l’arbre fl exible (10) peut ensuite être serré sur l’outil rotatif multifonctions. Ne faites jamais fonctionner le bouton de blocage de l‘essieu, dans le cas où le moteur tourne encore. Support du Outil rotatif multifonctions

• Installez le support (11) dans le dispositif de fi xation pour établi (12).

• Fixez le assemblé support sur le bord d’un éta- bli ou d’une table dont l’épaisseur ne dépasse pas 60 mm.

• La hauteur du support est réglable. Desserrez le tube situé en haut du support en le tournant dans le sens inverse des aiguilles d’une montre. Tirez le tube jusqu’àsa hauteur maximum et resserrez-le en le tournant dans le sens des aiguilles d’une montre.

• La hauteur du support de suspension se règle en desserrant le bouton noir. Après avoir ajusté le support de suspension àla hauteur souhai- tée, resserrez le bouton.

Accrochez l’outil rotatif multifonctionsau support de suspension. Ce dernier peut effectuer une rotation de 360°. Accessoires pour l’outil rotatif multifonctions Avant d’utiliser vos accessoires, vérifi ez toujours si le régime autorisé de l’accessoire est adapté àla vi- tesse la plus élevées du Outil rotatif multifonctions. Remarque: Travaillez de façon sécurisée en utilisant le carter de protection. Il permet d’empêcher que vous soyez touché par des étincelles ou des débris. Pieres àaiguiser (Fig. D) Si vous utilisez pour la première fois des pierres àau- guiser, utilisez la meule àaiguiser pour l’équilibrage de la pierre. La meule àaiguiser peut également être utilisée pour donner une forme spéciale àla pierre. Matériau Vitesse Pierre, coquille - Acier + Aluminium, laiton + - Plastique - Disques en feutre (Fig. E) Les accessoires en feutre doivent être montés sur l’axe fourni. Matériau Vitesse Acier + Aluminium, laiton + - Plastique + Bandes et disques àponcer (Fig. F) Matériau Vitesse Bois + + Acier - Aluminium, laiton + - Plastique -26

Fraise, pointe àgraver et mèche (Fig. G) Matériau Vitesse Pierre, coquille Max Acier + - Aluminium, laiton + + Plastique - Brosses en acier inoxydable et non métalliques (Fig. H) Pour le modèle S_CT501AC uniquement Matériau Vitesse Pierre, coquille + - Aluminium, laiton + -

Assurez-vous que la machine n’est pas sous tension si vous allez procéder àdes travaux d’entretien dans son système mécanique. Nettoyez le corps de la machine régulièrement au moyen d’un chiffon doux, de préférence après cha- que utilisation. Vérifi ez que les ouvertures d’aérati- on ne sont pas obstruées ni sales. Utilisez un chif- fon doux légèrement humidifi é avec de la mousse de savon pour nettoyer les taches persistantes. N’utilisez pas de produits de nettoyage tels que l’essence, l’alcool, l’ammoniac, etc.; ces produits peuvent endommager les parties synthétiques. ENVIRONNEMENT Les équipements électroniques ou électriques défectueux ou destinés àêtre mis au rebut doivent être déposés aux points de recyclage appropriés. Uniquement pour les pays de l’UE Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d’équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d’usage doivent être collectés séparément et mis au rebut de manière écologique. GARANTIE Les produits VONROC sont développés aux plus hau- ts standards de qualité et ils sont garantis contre les défauts de pièces et de main d’oeuvre pendant la durée légale stipulée àpartir de la date d’achat d’o- rigine du produit. En cas d’une quelconque panne du produit pendant cette durée qui serait due àun défaut matériel et/ou de main d’oeuvre, contactez directement VONROC. Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effec- tuées ou tentées sur la machine par un centre de réparation non agréé.

• L’outil aété maltraité, mal utilisé ou mal entretenu.

• Des pièces détachées non d’origine ont été utilisées Ceci constitue l’unique garantie accordée par la société explicitement ou implicitement. Il n’existe aucune autre garantie, explicite ou implicite, qui peut s’étendre au delà du contenu ici présent, ycompris les garanties marchandes ou d’adaptati- on àdes fi ns particulières. En aucun cas VONROC ne sera tenu responsable de dommages acciden- tels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter àla réparation ou le remplacement des éléments ou pièces non conformes. Le produit et le manuel d’utilisation sont sujets àmodifi cations. Les spécifi cations peuvent chan- ger sans préavis.ES
