BEDIENUNGSANLEITUNG CT501AC Vonroc

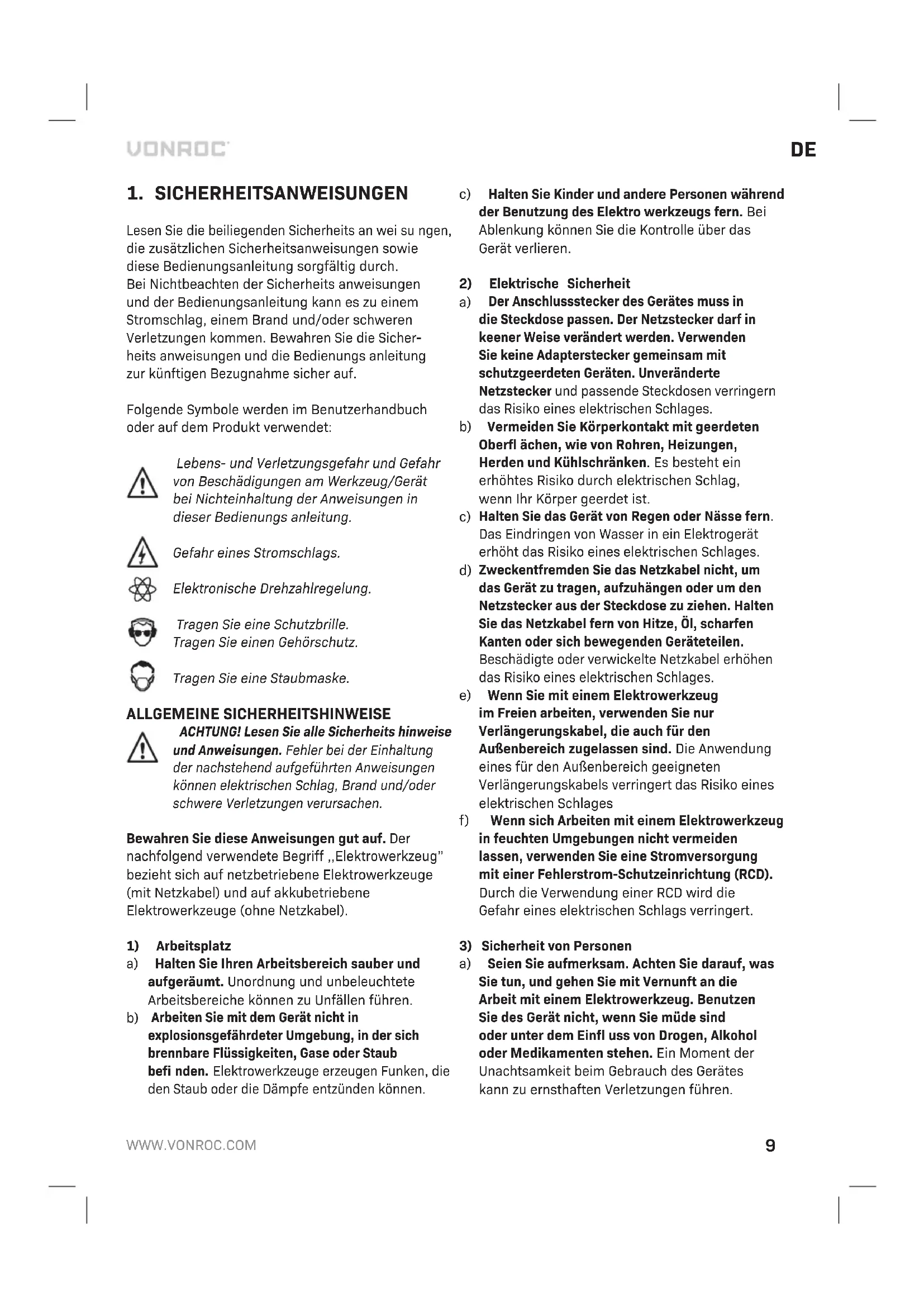

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei su ngen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher- heits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs anleitung. Gefahr eines Stromschlags. Elektronische Drehzahlregelung. Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Tragen Sie eine Staubmaske. ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Anweisungen gut auf. Der nachfolgend verwendete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befi nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Netzstecker darf in keener Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Netzstecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Netzkabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Netzstecker aus der Steckdose zu ziehen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages f) Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringert.

3) Sicherheit von Personen

a) Seien Sie aufmerksam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie des Gerät nicht, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.10

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönIicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte lnbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position ,,AUS(0)” ist, bevor Sie den Netzstecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befi ndet, kann zu Verletzungen führen.

Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

Achten Sie darauf, nicht durch häufi gen Gebrauch von Werkzeugen nachlässig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

4) Sorgfältiger Umgang und Gebrauch von Elektro-

werkzeugen a) Überlasten Sie das Gerät nicht. Verwenden Sie für lhre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pfl egen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Greiffl ächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greiffl ächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.

5) Umgang mit Akkuwerkzeugen

Zum Laden ist ausschließlich das vom Hersteller angegebene Ladegerät zu verwenden. Ein Ladegerät, das für eine Art von Akkus geeignet ist, kann bei Verwendung mit einer anderen Art von Akku Brandgefahr verursachen.DE

b) Elektrowerkzeuge dürfen nur mit speziell dazu bestimmten Akkus verwendet werden, da bei der Verwendung anderer Akkus Verletzungsund Brandgefahr entstehen kann. c) Wenn der Akku nicht in Gebrauch ist, ist er von Büroklammern, Münzen, Schlüssel, Nägel, Schrauben und anderen kleinen Metallobjekten fernzuhalten, die eine Verbindung zwischen den Polen bilden können. Kurzschließen der Pole kann Brand oder Verbrennungen verursachen. d) Bei falschem Umgang mit dem Akku kann Flüssigkeit aus dem Akku austreten. Die Berührung dieser Flüssigkeit ist zu vermeiden. Bei Berührung den betroffenen Körperteil mit Wasser abspülen. Bei Berührung der Flüssigkeit mit den Augen muss zusätzlich ärztliche Hilfe gerufen werden. Die Akkufl üssigkeit kann Reizungen oder Verbrennungen verursachen. e) Verwenden Sie keinesfalls Akkus und Werkzeuge, die beschädigt oder verändert wurden. Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten zeigen, das zu Feuer, Explosionen oder Verletzungsgefahren führt. f) Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130 °C können zu Explosionen führen. HINWEIS: Die Temperaturangabe „130 °C“ kann durch die Temperaturangabe „265 °F“ ersetzt werden. g) Beachten Sie alle Hinweise zum Aufl aden und laden Sie Akkus oder Werkzeuge nicht außerhalb der in der Anleitung angegebenen Temperaturbereiche auf. Unsachgemäßes Aufl aden oder Aufl aden bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku schädigen und die Brandgefahr erhöhen.

a) Lassen Sie Ihre Werkzeuge durch einen qualifi zierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten. b) Beschädigte Akkus dürfen keinesfalls gewartet werden. Die Wartung von Akkus darf nur vom Hersteller oder von Vertragswerkstätten durchgeführt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR

MULTIFUNKTIONSWERKZEUG

• Halten Sie das Kabel immer von beweglichen Geräteteilen fern.

• Wenn das Gerät blockiert, muß es sofort ab- geschaltet und der Stecker aus der Steckdose gezogen werden.

• Vergleichen Sie die maximal zulässige Drehzahl der Zubehörteile mit der Drehzahl des Geräts.

• Verstauen Sie das Gerät erst, nachdem der Motor abgeschaltet wurde und die beweg lichen Teile zum Stillstand gekommen sind.

• Befestigen Sie an dem Gerät nie Montage- schlüssel mit einer Schnur oder ähnlichem.

• Benutzen Sie den Achsensperrstift nie, wenn das Gerät läuft.

• Achten Sie darauf, daß der Durchmesser der Spannzange mit dem Achsdurchmesser der Zubehörteile übereinstimmt.

• Benutzen Sie zum Befestigen des Werkstücks eine Klemmvorrichtung.

• Halten Sie Ihre Hände fern vom Werkstücks Elektrische Sicherheit Beachten beim Benutzen von Elektromaschinen immer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie den folgenden Hinweisen. Überprüfen Sie immer, ob Ihre Netzspann- ung der des Typenschilds entspricht. Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontakt erforderlich.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Dieses Elektrowerkzeug dient als Schleif maschine, Sandschleifer, Drahtbürste, Poliermaschine, Schnitz- oder Schnittwerkzeug. Dieses Multifunktionswerk- zeug eignet sich hervorragend für die Bearbeitung von Materialien, wie Holz, Kunststoff, Stein, Alumini- umschale, Messing und Stahl. Verwenden Sie immer das entsprechende Zubehör und die entsprechenden Drehzahleinstellungen.12

TECHNISCHE DATEN Modellnummer CT501AC/S_CT501AC Spannung 220-240V~Frequenz 50 Hz Aufgenommene Leistung 160 WDrehzahl unbelastet 8.000-35.000/minKapazität Spannzange 3,2 + 2,4 mm Gewicht 1,75 kg Lpa (Schalldruck) 73+3 dB(A) Lwa (Schalleistung) 84+3 dB(A) Vibrationswert 3,74+1,5 m/s

Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisier- ten Test gemäß EN60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. BESCHREIBUNG Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3. Abb. A

2. Spindelarretierung

3. Spannfutterschlüssel

4. Ein-/Aus-Schalter

5. Drehzahleinstellungsrad

8. Ring der Maschine

10. Ring der fl exiblen Welle

12. Werkbankhalterung

15. Tiefeneinstellknopf

Ziehen Sie vor der Montage immer den Stecker aus der Steckdose. Achtung! Wechseln Sie Zusatzgeräte, indem Sie ein Zusatzgerät in den Einspannring (oder das Futter) so weit wie möglich einführen, um ungleich mäßigen Lauf oder ein Herausrutschen zu verhindern. Montage des Zubehörs (Abb. A) Drücken Sie auf den Spindelarretierung (2) und halten Sie ihn fest. Mit dem Spannzangenschlüssel (3) können Sie die Spannzange (1) lösen. Setzen Sie das Zubehörteil ein. Halten Sie den Spindelar- retierun fest, während Sie mit dem Spannzangen- schlüssel die Spannzange andrehen. Befestigen von Zubehör in der fl exiblen Welle (Abb. B) Bitte bringen den Stift (6) in die Stiftöffnung (7) um die achse zu arretieren. Anschließend können Sie die Futter mit dem Schraubenschlüssel herausdre- hen und das Zubehör stellen. Bitte beachten Sie, dass der Stift entfernt wird, bevor Sie das Gerät wieder nützen wollen. Bedienung Schalten Sie das Gerät mit dem An-/Aus-Schalter ein (4). Das drehzahleinstellungsrad läßt sich mit Hilfe des Stellrädchens (5) regulieren. Setzen Sie das Gerät nicht ab, während der Motor noch läuft. Stellen Sie das Gerät nicht auf eine staubige Oberfl äche. Staubteilchen könnten in die Vorrichtung geraten. Zu hohe Belastung bei zu niedriger Geschwindig keit des Multifunktionswerkzeug kann zum Verschmoren des Motors führen.DE

Befestigung des Schutzgitters (Abb. I) Hinweis: Das Schutzgitter ist zu verwenden, wenn Zubehör zum Schmirgeln, Schleifen, Polieren oder Schneiden genutzt wird. Entfernen Sie den Ring (8) von der Maschine. Befestigen Sie das Schutzgitter (13) am Multitool. Montieren Sie das zu verwendende Zubehör wie im folgenden Kapitel beschrieben: Montage von Zube- hör. Achten Sie darauf, dass der durchsichtige Teil des Schutzgitters auf den Bediener gerichtet ist, damit er vor Funken, Spänen usw. geschützt wird. Befestigung des Fräsaufsatzes (Abb. J) Hinweis: Der Fräsaufsatz ist bei der Verwendung von Bohr- oder Fräszubehör anzubringen. Der Fräsaufsatz hilft dabei, das Werkzeug beim Fräsen von Material in einer geraden Linie zu führen. Entfernen Sie den Ring (8) von der Maschine. Montieren Sie das zu verwendende Zubehör wie im folgenden Kapitel beschrieben: Montage von Zubehör. Befestigen Sie den Fräsaufsatz (14) am Multitool. Stellen Sie das Fräswerkzeug auf die gewünschte Schnitttiefe ein, indem Sie den Tiefeneinstellknopf (15) öffnen bzw. schließen.

MONTAGE DER FLEXIBLE WELLE UND STATIV

Flexible Welle (Abb. C) Schrauben Sie den Ring(8) um die Spannzange herum ab und entfernen Sie ihn. Montieren Sie die fl exible Achse auf dem Multifunktionswerkzeug, wobei die Innenachse (9) in die Spannzange ein- gesetzt werden muß. Den Ring der fl exiblen Achse (10) können Sie dann auf dem Multifunktionswerk- zeug festdrehen. Bedienen Sie den spindelarretierung nie bei laufendem Motor. Stativ für das Multifunktionswerkzeug

• Montieren Sie das Stativ (11) an der Werkbank- halterung (12).

• Bitte bringen Sie das montierte Stativ am Rand einer Werkbank oder eines Arbeitstisches an, dessen Dicke höchstens 60 mm betragen darf.

Das Stativ ist höhenverstellbar. Lösen Sie das obere Rohr des Stativs durch Linksdrehen. Ziehen Sie das Rohr bis zur größten Höhe heraus und arretieren Sie es wieder durch Rechtsdrehen.

• Die Halterung ist ebenfalls höhenverstellbar; hierzu drehen Sie den schwarzen Knopf links herum. Nachdem Sie die Halterung in der rich- tigen Höhe eingestellt haben, drehen Sie den Knopf wieder fest.

• Befestigen Sie das Multifunktionswerkzeug an der Halterung des Stativs. Diese Halterung lässt sich um 360° drehen. Zubehör für Multifunktionswerkzeug Bevor Sie jedoch ein Zuszatzgerät verwenden, muß immer geprüft werden,ob sich die erforderlichte Dre- hzahl des Zusatzgerätes auch für die Höchstgesch- windigkeiten von Multifunktionswerkzeug eignen. Hinweis: Sorgen Sie durch Verwendung des Schutzgitters für sicheres Arbeiten. Es schützt den Bediener vor Funken, Spänen usw. Schleifsteine (Abb. D) Wenn Sie Schleifsteine zum ersten Mal gebrau- chen, dann müssen diese immer zuerst mit Hilfe des Wetzsteines ausbalanciert werden. Mit dem Wetzstein kann zudem der Schleifstein speziell geformt werden. Material Geschwindigkeit Stein, Muschel - Stahl + Aluminium, Messing + - Kunststoff - Filzscheiben (Abb. E) Die Zubehörteile aus fi lz müssen auf die mitgelie- ferte Achse montiert werden. Material Geschwindigkeit Stahl + Aluminium, Messing + - Kunststoff + Schleifringe und -scheiben (Abb. F) Material Geschwindigkeit Holz + + Stahl - Aluminium, Messing + - Kunststoff -14

Fräser, Gravierpunkt und Bohrer (Abb. G) Material Geschwindigkeit Stein, Muschel Max Stahl + - Aluminium, Messing + + Kunststoff - Edelstahl- und Nichtmetallbürsten (Abb. H) Nur für S_CT501AC Material Geschwindigkeit Stein, Muschel + - Aluminium, Messing + -

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüf- tungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem wei- chen Lappen, der leicht mit Seifenwasser befeuch- tet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/ EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerk- zeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qua- li täts stan dards entwickelt und sind für den gesetz- lich festgelegten Zeitraum, ausgehend von dem ur- sprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Ver ar bei tungs mängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servi- cestellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterne- hmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillsch- weigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.NL
