NÁVOD K OBSLUZE CT501AC Vonroc

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy abezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kvzniku požáru nebo kvážného zranění. Uschovejte tyto bezpečnostní výstrahy apokyny pro budoucí použití. Vtomto návodu kobsluze ana tomto výrobku jsou použity následující symboly: Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené vtomto návodu. Nebezpečí úrazu elektrickým proudem Elektronická regulace otáček Používejte ochranné brýle. Používejte ochranu sluchu. Používejte masku proti prachu. ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO

VAROVÁNÍ! Přečtěte si všechny bezpečnost- ní výstrahy avšechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kvzniku požáru nebo kzpůsobení vážného zranění. Uschovejte všechny bezpečnostní výstrahy apoky- ny pro budoucí použití. Termín elektrické nářadí vtěchto varováních odka- zuje na elektrické nářadí napájené zelektrické sítě (snapájecím kabelem) nebo zakumulátoru (bez napájecího kabelu).

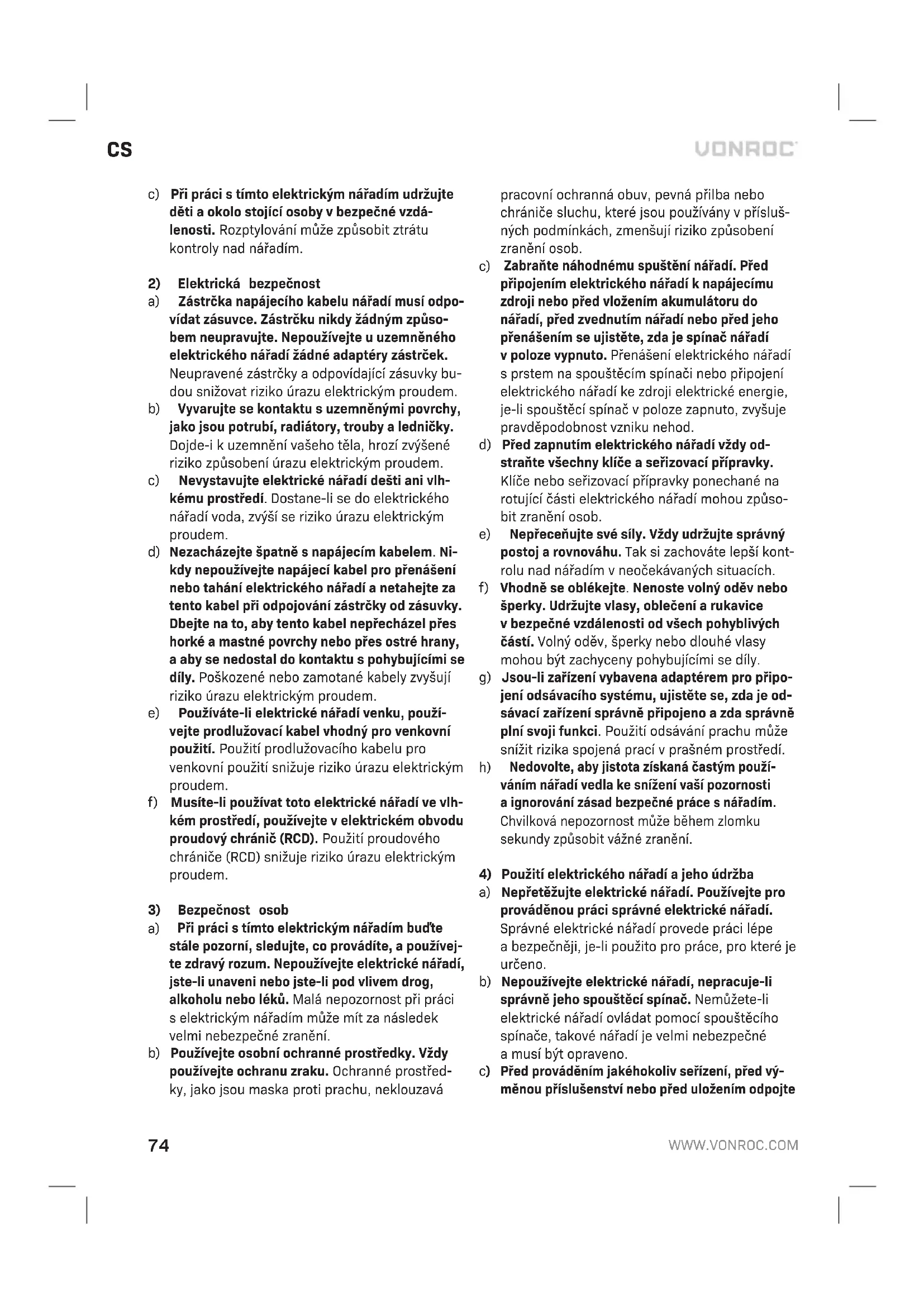

1) Bezpečnost pracovního prostoru

a) Udržujte pracoviště uklizené adobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody. b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa spřítomností hořlavých kapalin, plynů nebo prachu. Velek- trickém nářadí dochází kjiskření, které může způsobit vznícení prachu nebo výparů.74

c) Při práci stímto elektrickým nářadím udržujte děti aokolo stojící osoby vbezpečné vzdá- lenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpo- vídat zásuvce. Zástrčku nikdy žádným způso- bem neupravujte. Nepoužívejte uuzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky aodpovídající zásuvky bu- dou snižovat riziko úrazu elektrickým proudem. b) Vyvarujte se kontaktu suzemněnými povrchy, jako jsou potrubí, radiátory, trouby aledničky. Dojde-ikuzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem. c) Nevystavujte elektrické nářadí dešti ani vlh- kému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d) Nezacházejte špatně snapájecím kabelem. Ni- kdy nepoužívejte napájecí kabel pro přenášení nebo tahání elektrického nářadí anetahejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké amastné povrchy nebo přes ostré hrany, aaby se nedostal do kontaktu spohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Používáte-li elektrické nářadí venku, použí- vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Musíte-li používat toto elektrické nářadí ve vlh- kém prostředí, používejte velektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

Při práci stímto elektrickým nářadím buďte stále pozorní, sledujte, co provádíte, apoužívej- te zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Malá nepozornost při práci selektrickým nářadím může mít za následek velmi nebezpečné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostřed- ky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány vpřísluš- ných podmínkách, zmenšují riziko způsobení zranění osob.

Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí knapájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí vpoloze vypnuto. Přenášení elektrického nářadí sprstem na spouštěcím spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spouštěcí spínač vpoloze zapnuto, zvyšuje pravděpodobnost vzniku nehod. d) Před zapnutím elektrického nářadí vždy od- straňte všechny klíče aseřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způso- bit zranění osob. e) Nepřeceňujte své síly. Vždy udržujte správný postoj arovnováhu. Tak si zachováte lepší kont- rolu nad nářadím vneočekávaných situacích. f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení arukavice vbezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Jsou-li zařízení vybavena adaptérem pro připo- jení odsávacího systému, ujistěte se, zda je od- sávací zařízení správně připojeno azda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací vprašném prostředí.

Nedovolte, aby jistota získaná častým použí- váním nářadí vedla ke snížení vaší pozornosti aignorování zásad bezpečné práce snářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí ajeho údržba

a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe abezpečněji, je-li použito pro práce, pro které je určeno. b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné amusí být opraveno.

Před prováděním jakéhokoliv seřízení, před vý- měnou příslušenství nebo před uložením odpojteCS

napájecí kabel nářadí od napájecího zdroje nebo znářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Uložte nepoužívané elektrické nářadí mimo dosah dětí anedovolte osobám, které nejsou obeznámeny stímto nářadím nebo stěmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je vrukách neproškolených osob nebezpečné. e) Provádějte údržbu elektrického nářadí. Zkont- rolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů astavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnoho nehod bývá způsobeno nedostatečnou údržbou elek- trického nářadí.

Udržujte řezné nástroje ostré ačisté

Usprávně udržovaných řezných nástrojů sostrými řeznými břity je menší pravděpodobnost jejich zabloková- ní alépe se snimi pracuje. g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. vsouladu stěmito poky- ny aberte vúvahu pracovní podmínky apráci, která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést knebezpečným situacím. h) Dbejte na to, aby byly rukojeti aúchopné povrchy suché, čisté azbavené olejů amaziv. Kluzké rukojeti aplochy pro úchop neumožňují bezpečnou manipulaci aovládání nářadí vneo- čekávaných situacích.

5) Použití aúdržba akumulátorového nářadí

a) Knabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu. b) Používejte elektrické nářadí pouze spředepsa- nými akumulátory. Použití jiných typů akumulá- toru může způsobit požár nebo zranění.

Když akumulátor nepoužíváte, uložte ho mimo dosah kovových předmětů, jako jsou kance- lářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.

Za nevhodných podmínek může zakumulátoru unikat kapalina. Vyvarujte se kontaktu stouto kapalinou. Dojde-li knáhodnému kontaktu stouto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou avyhledejte lékařskou pomoc. Unikající kapalina zakumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte poškozený nebo upravený akumu- látor či nářadí. Poškozené nebo upravené aku- mulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.

Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.

Dodržujte všechny pokyny pro nabíjení ane- nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný vtěchto pokynech. Ne- správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor azvýšit nebezpečí vzniku požáru.

a) Svěřte opravu svého elektrického nářadí pouze osobě spříslušnou kvalifi kací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

Nikdy neopravujte poškozené akumulátoro- vé moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu. DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO

ROTAČNÍ MULTIFUNKČNÍ NÁŘADÍ

• Kabel vždy držte vbezpečné vzdálenosti od pohyblivých částí stroje.

• Vpřípadě zablokování ihned vypněte stroj avy- táhněte zástrčku ze síťové zásuvky.

• Porovnejte povolené maximální otáčky příslušen- ství sotáčkami stroje.

• Při odkládání stroje musí být vypnutý motor apohyblivé části musejí být zastavené.

• Ke stroji nikdy nepřipojujte klíč skusem struny apod.

• Za chodu stroje nikdy nepoužívejte blokovací tlačítko hřídele.

• Dbejte na to, aby se průměr kleštiny shodoval sprůměrem stopky příslušenství.

Pro zajištění obrobků používejte upínací zařízení.

• Nepřibližujte ruce kobrobku.76

Elektrická bezpečnost Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko způsobení požáru, úrazu elektrickým prou- dem nebo zranění osob. Prostudujte si následující bezpečnostní pokyny. Vždy zkontrolujte, zda se napájecí napětí sítě shoduje snapájecím napětím na výkonovém štítku. Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče

2. INFORMACE OZAŘÍZENÍ

Zamýšlené použití Toto elektrické nářadí je určeno kpoužití jako brus- ka, drátěný kartáč, leštička, řezbářské nářadí nebo rozbrušovačka. Toto rotační multifunkční nářadí je ideální pro práce smateriály, jako jsou dřevo, plasty, kámen, hliník, mosaz aocel. Vždy používejte správné příslušenství avhodně nastavené otáčky. TECHNICKÉ ÚDAJE Model č. CT501AC/S_CT501AC Napětí 220-240 V~Frekvence 50 HzPříkon 160 WOtáčky naprázdno 8,000–35,000/min Kapacita sklíčidla 3,2 + 2,4 mmHmotnost 1,75 kgLpa (akustický tlak) 73 + 3 dB(A)Lwa (akustický výkon) 84 + 3 dB(A)Vibrace 3,74 +1,5 m/s

Úroveň vibrací Deklarovaná úroveň vibrací uvedená vtomto návo- du byla měřena vsouladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou ataké při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo sodlišným nebo špatně udržovaným příslušen- stvím může značně zvýšit působení vibrací.

• Doba, kdy je nářadí vypnuto nebo kdy je vchodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit. Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí ijeho příslušenství, udržujte ruce vteple aprovádějte práci správným způsobem. POPIS Čísla vnásledujícím textu odkazují na obrázky na stranách 2-3 Obr. A

2. Blokování hřídele

3. Klíč na sklíčidlo

12. Svěrka na pracovní stůl

14. Nástavec pro frézování

15. Hloubkový knofl ík

Před sestavením vždy vytáhněte zástrčku ze síťové zásuvky. Varování! Při výměně příslušenství zatlačte nové příslušenství do upínacího pouzdra (sklíčidla) co nejhlouběji, abyste minimalizo- vali jeho házení anevyvážení. Nasazení příslušenství (Obr. A) Stlačte dolů pojistku vřetena (2) adržte ji vtéto poloze. Pomocí klíče na sklíčidlo (3) můžete upínací sklíčidlo (1) demontovat. Vložte pracovní příslu- šenství na určené místo. Při upevňování upínacího sklíčidla klíčem na sklíčidlo držte blokování hřídele ve spodní poloze. Instalace příslušenství na ohebný hřídel (obr. B) Zablokujte hřídel zasunutím kolíku (6) do otvoru pro kolík (7). Potom povolte sklíčidlo pomocí klíče na sklíčidlo aumístěte příslušenství. Kolík nechteCS

na místě autáhněte sklíčidlo. Před provozováním stroje vždy odstraňte kolík. Ovládání Stroj zapněte pomocí vypínače (4). Pomocí otočného regulátoru (5) můžete regulovat otáčky multifunkčního nářadí. Nepokládejte nářadí, je-li motor ještě vchodu. Nepokládejte nářadí na zaprášený povrch. Do me- chanismu by se mohly dostat částice prachu. Příliš vysoké zatížení multifunkčního nářadí při nízkých otáčkách může způsobit přepálení jeho motoru. Montáž ochranného krytu (Obr. I) Poznámka: Ochranný kryt se doporučuje použí- vat při použití příslušenství na broušení, leštění ařezání. Demontujte prstenec (8) znářadí. Namontuj- te ochranný kryt (13) na multifunkční nářadí. Namontujte příslušenství podle popisu vkapitole: Montáž příslušenství. Dbejte na to, aby průchozí část ochranného krytu směřovala kvám, abyste byli chráněni před jiskrami ačásticemi. Montáž nástavce pro frézování (obr. J) Poznámka: Nástavec pro frézování se doporučuje používat při použití příslušenství na vrtání nebo frézování. Nástavec pro frézování pomáhá nářadí držet vpřímé linii při frézování. Demontujte prstenec (8) znářadí. Namontujte příslušenství podle popisu vkapitole: Montáž pří- slušenství. Namontujte nástavec pro frézování (14) na multifunkční nářadí. Nastavte požadovanou hloubku frézovacího nástro- je povolením autažením hlubkového knofl íku (15). MONTÁŽ OHEBNÉHO HŘÍDELE ASTOJÁNKU Ohebný hřídel (obr. C) Vyšroubujte prstenec (8) ze sklíčidla asejměte jej. Namontujte ohebný hřídel na multifunkční nářadí, vnitřní hřídel (9) dejte do sklíčidla. Prstenec oheb- ného hřídele (10) lze potom upevnit na multifunkční nářadí. Když se otáčí motor, nikdy nepoužívejte blokovací tlačítko hřídele. Stojánek pro rotační multifunkční nářadí

• Nasaďte stojánek (11) na svěrku na pracovní stůl (12).

• Sestavený stojánek upevněte ze strany na pra- covní stůl maximální sloušťky of 60 mm.

• Výška stojánku je nastavitelná. Povolte horní trubku stojánku otáčením doleva. Vytáhněte trubku do maximální výšky azajistěte ji otáče- ním doprava. Výška držáku je nastavitelná po povolení černého knofl íku. Po nastavení držáku do správné výšky znovu utáhněte knofl ík.

• Kdržáku stojánku připojte multifunkční nářadí; tento držák lze otáčet o360°. Příslušenství pro rotační multifunkční nářadí Vždy zkontrolujte, zda jsou maximální otáčky příslu- šenství vhodné pro maxiální otáčky multifunkčního nářadí. Poznámka: Pracujte bezpečně spoužitím ochran- ného krytu. Tím zabráníte zasažení jiskrami ačás- ticemi. Brusná tělíska (Obr. D) Při prvním použití brusné tělísko vyvažte pomocí brousku. Brousek lze také použít kočištění povrchu nebo vytvoření speciálního tvaru brusného tělíska. Materiál Nastavení otáček Kámen, zdivo - Ocel + Hliník, mosaz + - Plast - Plstěné kotouče (Obr. E) Plstěný kotouč je nutné našroubovat na upínací stopku. Materiál Nastavení otáček Ocel + Hliník, mosaz + - Plast +78

Brusní pásy akotouče (Obr. F) Materiál Nastavení otáček Dřevo + + Ocel - Hliník, mosaz + - Plast - Vysokorychlostní fréza, diamantový kotoučový hrot avrták (Obr. G) Materiál Nastavení otáček Kámen, zdivo Max Ocel + - Hliník, mosaz + + Plast - Nerezové kartáče akartáč se štětinami (Obr. H) Pouze pro S_CT501AC Materiál Nastavení otáček Kámen, zdivo + - Hliník, mosaz + -

Před prováděním údržby motoru se ujistěte, zda je nářadí odpojeno od napájecího napětí. Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, že nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného vmýdlové pěně. Ne- používejte žádná rozpouštědla, jako je benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů zumělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená alikvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týka- jící se likvidace elektrických aelektronických zařízení ajejí implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně ajejich likvidace musí být provedena tak, aby nedošlo kohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny vsouladu spoža- davky norem na nejvyšší kvalitu aje zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období kzávadě vdůsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo fi rmu VONROC. Ztéto záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy ojejich provedení vneautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskyto- vanou společností, ať už výslovnou nebo předpo- kládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodej- nosti avhodnosti pro určitý účel. VONROC vžádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovu- jících jednotek nebo dílů. Na tomto výrobku avtomto návodu mohou být prováděny změny. Technické údaje mohou být změ- něny bez předchozího upozornění.TR
