NÁVOD K OBSLUZE S_CT501AC Vonroc

CS Překlad originálního návodu k obsluze 73

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Nebezpečí úrazu elektrickým proudem

Elektronická regulace otáček

Používejte ochranné brýle. Používejte ochranu sluchu.

Používejte masku proti prachu.

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Termín elektrické nářadí v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

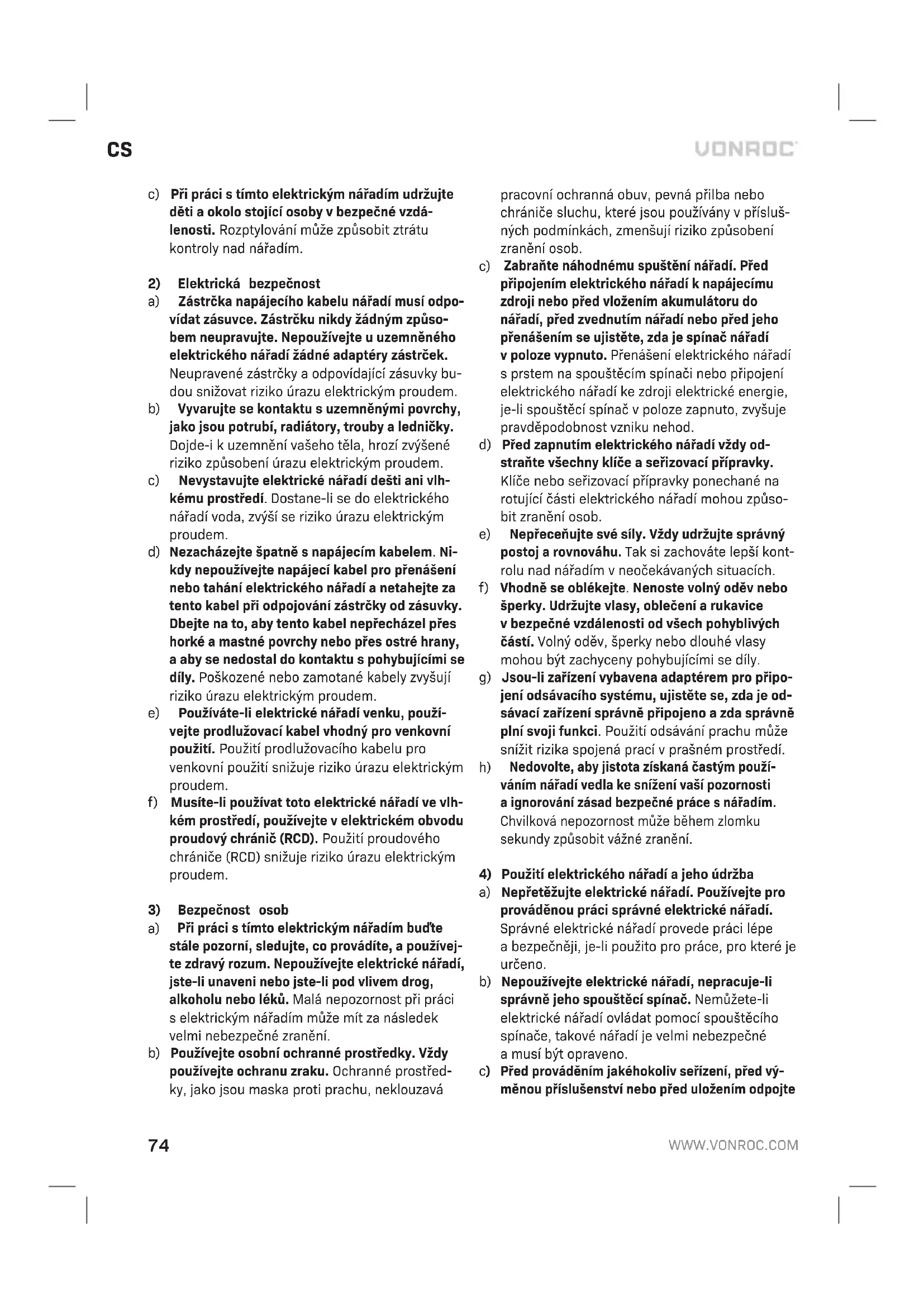

1) Bezpečnost pracovního prostoru
a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.

c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.
2) Elektrická bezpečnost
a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky a odpovídající zásuvky budou snižovat riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro přenášení nebo tahání elektrického nářadí a netahejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké a mastné povrchy nebo přes ostré hrany, a aby se nedostal do kontaktu s pohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, použí-vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím budťe stále pozorní, sledujte, co provádíte, a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Malá nepozornost při práci s elektrickým nářadím může mít za následek velmi nebezpečné zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá

pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.

c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.
4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Pred prováděním jakéhokoliv serízení, pred výměnou příslušenství nebo pred uložením odpojte

napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.

d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů a stavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a plochy pro úchop neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.
b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Když akumulátor nepoužíváte, uložte ho mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu

s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.

e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.

6) Servis

a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifi kací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO ROTAČNÍ MULTIFUNKČNÍ NÁŘADÍ

• Kabel vždy držte v bezpečné vzdálenosti od pohyblivých částí stroje.
• V případě zablokování ihned vypněte stroj a vytáhněte zástrčku ze síťové zásuvky.
• Porovnejte povolené maximální otáčky příslušenství s otáčkami stroje.
• Při odkládání stroje musí být vypnutý motor a pohyblivé části musejí být zastavené.
• Ke stroji nikdy nepřipojujte klíč s kusem struny apod.
• Za chodu stroje nikdy nepoužívejte blokovací tlačítko hřídele.
• Dbejte na to, aby se průměr kleštiny shodoval s průměrem stopky příslušenství.
• Pro zajištění obrobků používejte upínací zařízení.
• Nepřibližujte ruce k obrobku.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko způsobení požáru, úrazu elektrickým proudem nebo zranění osob. Prostudujte si následující bezpečnostní pokyny.

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Toto elektrické nářadí je určeno k použití jako bruska, drátěný kartáč, leštička, řezbářské nářadí nebo rozbrušovačka. Toto rotační multifunkční nářadí je ideální pro práce s materiály, jako jsou dřevo, plasty, kámen, hliník, mosaz a ocel. Vždy používejte správné příslušenství a vhodně nastavené otáčky.

TECHNICKÉ ÚDAJE

Model č. CT501AC/S_CT501AC
Napětí	220-240
Frekvence	50 Hz
Příkon	160
Otáčky naprázdno 8,000-35,000/min
Kapacita sklíčidla 3,2 + 2,4 mm
Hmotnost 1,75 kg
Lpa (akustický tlak) 73 + 3 dB(A)
Lwa (akustický výkon) 84 + 3 dB(A)
Vibrace 3,74 +1,5 m/s	^2

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při použivání nářadí při uvedených aplikacích.

- Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.

- Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-3

Obr. A

1. Držák
2. Blokování hřídele
3. Klíč na sklíčidlo
4. Vypínač
5. Otočný regulátor otáček
6. Kolík
7. Otvor pro kolík
8. Prstenec stroje
9. Vnitřní hřídel
10. Prstenec ohebného hřídele
11. Stojánek
12. Svěrka na pracovní stůl
13. Ochranný kryt
14. Nástavec pro frézování
15. Hýoubkový knoflík

POUŽITÍ

Před sestavením vždy vytáhněte zástrčku ze síťové zásuvky.

Varování! Při výměně příslušenství zatlačte nové příslušenství do upínacího pouzdra (sklíčidla) co nejhlouběji, abyste minimalizovali jeho házení a nevyvážení.

Nasazení příslušenství (Obr. A)

Stlačte dolů pojistku vřetena (2) a držte ji v této poloze. Pomocí klíče na sklíčidlo (3) můžete upínací sklíčidlo (1) demontovat. Vložte pracovní příslušenství na určené místo. Při upevňování upínacího sklíčidla klíčem na sklíčidlo držte blokování hřídele ve spodní poloze.

Instalace příslušenství na ohebný hřídel (obr. B)

Zablokujte hřídel zasunutím kolíku (6) do otvoru pro kolík (7). Potom povolte sklíčidlo pomocí klíče na sklíčidlo a umístěte příslušenství. Kolík nechte

na místě a utáhněte sklíčidlo. Před provozováním stroje vždy odstraňte kolík.

Ovládání

Stroj zapněte pomocí vypínače (4). Pomocí otočného regulátoru (5) můžete regulovat otáčky multifunkčního nářadí.

Nepokládejte nářadí, je-li motor ještě v chodu. Nepokládejte nářadí na zaprášený povrch. Do mechanismu by se mohly dostat částice prachu.

Příliš vysoké zatížení multifunkčního nářadí při nízkých otáčkách může způsobit přepálení jeho motoru.

Poznámka: Ochranný kryt se doporučuje používat při použití příslušenství na broušení, leštění a řezání.

Demontujte prstenec (8) z nářadí. Namontujte ochranný kryt (13) na multifunkční nářadí. Namontujte příslušenství podle popisu v kapitole: Montáž příslušenství. Dbejte na to, aby průchozí část ochranného krytu směřovala k vám, abyste byli chráněni před jiskrami a částicemi.

Montáž nástavce pro frézování (obr. J)

Poznámka: Nástavec pro frézování se doporučuje používat při použití příslušenství na vrtání nebo frézování. Nástavec pro frézování pomáhá nářadí držet v přímé linii při frézování.

Demontujte prstenec (8) z nářadí. Namontujte příslušenství podle popisu v kapitole: Montáž příslušenství. Namontujte nástavec pro frézování (14) na multifunkční nářadí.

Nastavte požadovanou hloubku frézovacího nástroje povolením a utažením hlubkového knofl íku (15).

MONTÁŽ OHEBNÉHO HŘÍDELE A STOJÁNKU Ohebný hřídel (obr. C)

Vyšroubujte prstenec (8) ze sklíčidla a sejměte jej. Namontujte ohebný hřídel na multifunkční nářadí, vnitřní hřídel (9) dejte do sklíčidla. Prstenec ohebného hřídele (10) lze potom upevnit na multifunkční nářadí.

Když se otáčí motor, nikdy nepoužívejte blokovací tlačítko hřídele.

Stojánek pro rotační multifunkční nářadí

• Nasadte stojánek (11) na svěrku na pracovní stůl (12).
• Sestavený stojánek upevněte ze strany na pracovní stůl maximální sloušťky of 60 mm.
• Výška stojánku je nastavitelná. Povolte horní trubku stojánku otáčením doleva. Vytáhněte trubku do maximální výšky a zajistěte ji otáčením doprava. Výška držáku je nastavitelná po povolení černého knofl íku. Po nastavení držáku do správné výšky znovu utáhněte knofl ík.
• K držáku stojánku připojte multifunkční nářadí; tento držák lze otáčet o 360°.

Příslušenství pro rotační multifunkční nářadí

Vždy zkontrolujte, zda jsou maximální otáčky příslušenství vhodné pro maxiální otáčky multifunkčního nářadí.

Poznámka: Pracujte bezpečně s použitím ochranného krytu. Tím zabráníte zasažení jiskrami a částicemi.

Brusná tělíška (Obr. D)

Při prvním použití brusné tělísko vyvažte pomocí brousku. Brousek lze také použit k očištění povrchu nebo vytvoření speciálního tvaru brusného tělíska.

Materiál Nastavení otáček
Kámen, zdivo -
Ocel +
Hliník, mosaz + -
Plast -

Pistěné kotouče (Obr. E)

Plstěný kotouč je nutné našroubovat na upínací stopku.

Materiál Nastavení otáček
Ocel +
Hliník, mosaz + -
Plast +

Brusní pásy a kotouče (Obr. F)

Materiál Nastavení otáček
Dřevo + +
Ocel -
Hliník, mosaz + -
Plast -

Vysokorychlostní fréza, diamantový kotoučový hrot a vrták (Obr. G)

Materiál Nastavení otáček
Kámen, zdivo Max
Ocel + -
Hliník, mosaz + +
Plast -

Nerezové kartáče a kartáč se štětinami (Obr. H)

Pouze pro S_CT501AC

Materiál Nastavení otáček
Kámen, zdivo + -
Hliník, mosaz + -

4. ÚDRŽBA

Před prováděním údržby motoru se ujistěte, zda je nářadí odpojeno od napájecího napětí.

Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, že nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako je benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo fi rmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
  Běžné opotřebení;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.
