MANUALE UTENTE S_CT501AC Vonroc

IT Traduzione delle istruzioni originali 33

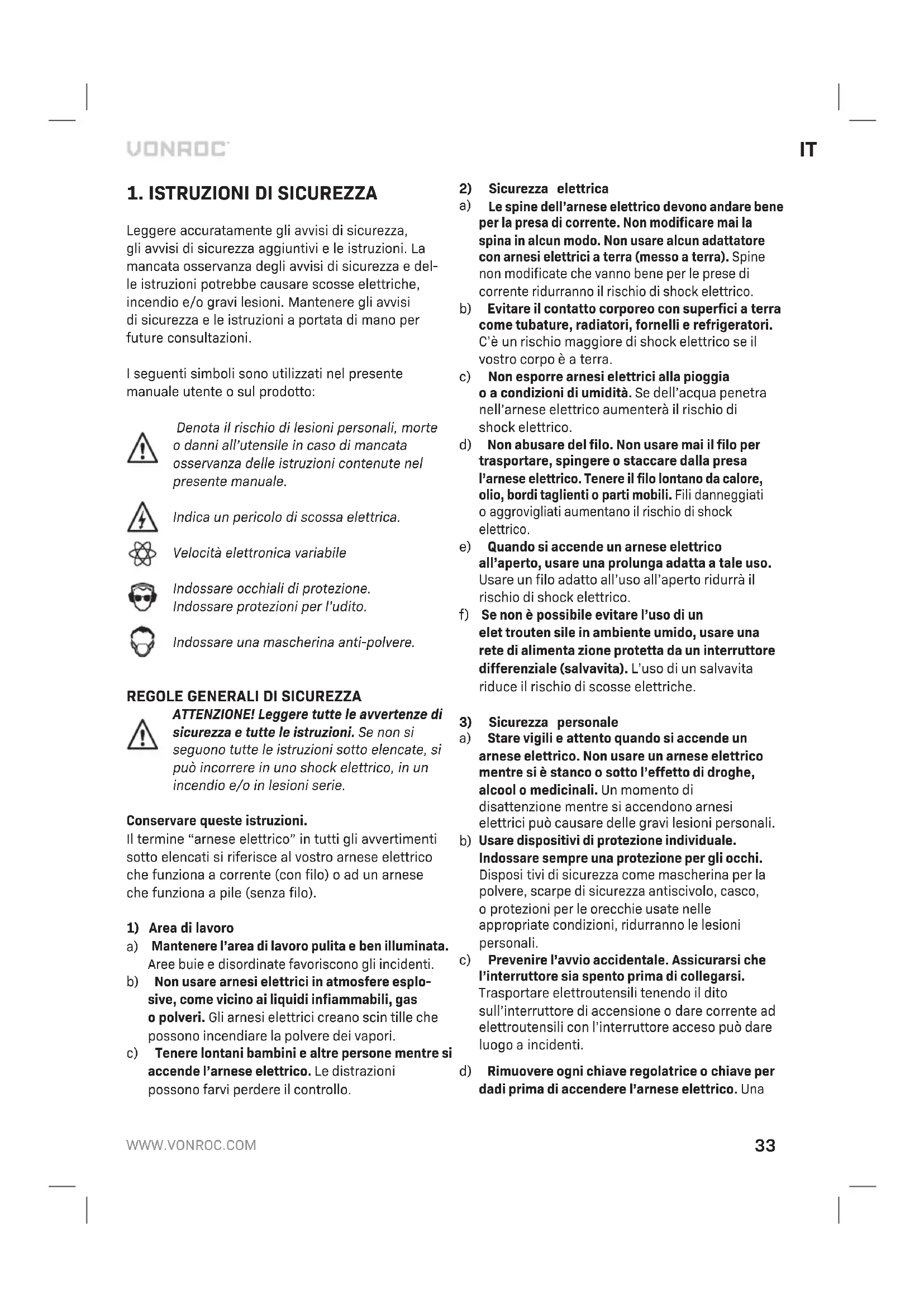

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto:

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Indica un pericolo di scossa elettrica.

Velocità elettronica variabile

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Indossare una mascherina anti-polvere.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmosfere esplosive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre persone mentre si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezza elettrica
a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetra nell'arnese elettrico aumenterà il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolunga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurrà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elet trouten sile in ambiente umido, usare una rete di alimenta zione protetta da un interruttore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale
a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente a elettroutensili con l'interruttore acceso può dare luogo a incidenti.
d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una

chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico può provocare lesioni personali.

e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliore dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositivi può ridurre i rischi correlati alla polvere.
h) Non lasciare che la confi senza acquisita dall'u-so frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.
4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico corretto farà il lavoro meglio e in ma nie ra più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.

f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate e questi sono anche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfi ci di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfi ci di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.
5) Uso e manutenzione dell'utensile a batteria
a) Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persone.
f) Non esporre un pacco batterie o l'utensile alle fi amme o a temperature eccessivamente elevate. L'esposizione alle fi amme o a temperature superiori a 130 °C potrebbe provocare un'esplosione. NOTA: la temperatura di "130 °C" corrisponde a "265 °F".
g) Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature

che non rientrino nell'intervallo specifi cato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell'intervallo specifi cato, il pacco batterie potrebbe subire danni e potrebbe aumentare il rischio di incendi.

6) Riparazione

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualifi cato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

AVVERTENZE DI SICUREZZA AGGIUNTIVA PER IL MULTIUTENSILE ROTATIVO

• Mantenere il cavo sempre a distanza dalle parti mobili della macchina.
• In caso di bloccaggio disattivare immediatamente la macchina e tirare la spina dalla presa di corrente.
• Paragonare il numero massimo di giri consenti- to degli accessori con quello della macchina.
• Dopo l'uso, prima di conservare la macchina, disattivare il motore e attendere che tutte le parti mobili siano ferme.
• Non attaccare mai una chiave di montaggio alla macchina con una corda o qualcosa del genere.
• Non usare mai il pulsante di bloccaggio dell'asse se la macchina funziona.
• Aver cura che il diametro della pinza usata sia conforme al diametro dell'asse dell'accessorio.
• Usare un dispositivo di bloccaggio per fi ssare il pezzo in opera.
• Tenere le mani a distanza dal pezzo in opera.

Norme elettriche di sicurezza

Accertarsi sempre che l'alimentazione elettrica corrisponda alla tensione indicata sulla targhetta dei dati caratteristici.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo elettroutensile è destinato a funzionare come smerigliatrice, levigatrice, spazzola metallica, lucidatrice, come strumento di incisione e taglio. Questo multiutensile rotativo si adatta perfetta-mente per la correzione di materiali, quali legno, plastica, pietra, scatola in alluminio, ottone ed acciaio. Utilizzare sempre le impostazioni del numero di giri e gli accessori indicati.

DATI TECNICI

Numero modello CT501AC/S_CT501AC
Tensione 220-240V~
Frequenza	50 Hz
Potenza assorbita	160 W
Velocità in assenza di carico	8.000-35.000/min
Diametro della pinza	3,2 + 2,4 mm
Peso	1,75 kg
Lpa (pressione sonora)	73+3 dB(A)
Lwa (potenza acustica)	84+3 dB(A)
Vibrazione	3,74+1,5 m/s ^2

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2 - 3

Fig. A

1. Mandrino
2. Blocco fuso
3. Chiave a mandrino
4. Interruttore di avvio/arresto
5. Rotella di regolazione velocità
6. Perno
7. Apertura perno
8. Anello macchina
9. Albero interno
10. Anello dell'albero fl essibile
    11.Supporto
11. Morsa da banco
12. Protezione di sicurezza
13. Inserto per fresatura
14. Manopola di regolazione profondità

3. MONTAGGIO

Prima di iniziare il montaggio staccare sempre la spina dalla presa di corrente.

Avvertenza! Cambiare gli accessori inserendoli nella bussola di chiusura (o nel mandrino) e spingendoli bene in fondo il più possibile per minimizzare fuoriuscite e instabilità.

Assemblaggio degli accessori (fi g. A)

Premere in basso il blocco fuso (2) e mantenerlo in basso. Utilizzando la chiave a mandrino (3) è possibile allentare il mandrino (1). Collocare l'accessorio nella sua sede preposta. Tenere abbassato il blocco fuso durante il fi ssaggio del mandrino mediante la chiave a mandrino.

Per il fi ssaggio di un accessorio nell'albero fl essibile (fi g. B)

Bloccare il fuso inserendo il perno (6) nell'apertura perno (7). Allentare poi il mandrino con la chiave a mandrino e collocare l'accessorio. Mantenere il perno in posizione e serrare il mandrino. Fare in modo di rimuovere il perno prima di mettere in funzione la macchina.

Funzionamento

Mettere in funzione la macchina agendo sull'interruttore di accensione/spegnimento (4). Impostando la rotella di regolazione velocità (5) è possibile regolare la velocità del multiutensile. Non collocare la macchina in basso quando il motore è ancora accceso. Non appoggiare la macchina su una superfi cie polverosa. Le particelle di polvere possono penetrare nel meccanismo.

Un carico troppo elevato ad un numero di giri ridotto del multiutensile può bruciare il motore.

Montaggio della protezione di sicurezza (Fig. I)

Nota: si consiglia di installare la protezione di sicurezza quando si utilizzano gli accessori per smerigliatura, levigatura, lucidatura o taglio.

Rimuovere l'anello (8) dall'utensile. Fissare la protezione di sicurezza (13) sull'utensile multifunzione. Assemblare gli accessori da utilizzare seguendo le istruzioni riportate nel capitolo: Assemblaggio degli accessori. Assicurarsi che la parte trasparente della protezione di sicurezza sia rivolta verso l'operatore, in modo tale che egli sia protetto da scintille o detriti.

Montaggio dell'inserto per fresatura (Fig. J)

Nota: si consiglia di usare l'inserto per fresatura durante l'utilizzo degli accessori per foratura o fresatura. Durante la fresatura del materiale, l'inserto per fresatura consente all'utensile di seguire una linea retta.

Rimuovere l'anello (8) dall'utensile. Assemblare gli accessori da utilizzare seguendo le istruzioni riportate nel capitolo: Assemblaggio degli accessori. Fissare l'inserto per fresatura (14) sull'utensile multifunzione.

Regolare la profondità di taglio della fresa al valore desiderato allentando o stringendo la manopola di regolazione profondità (15).

FISSAGGIO DELL'ALBERO FLESSIBILE E DEL SUPPORTO

Svitare l'anello (8) dal mandrino e rimuoverlo. Fissare l'albero fl essibile sul multiutensile posizionando l'albero interno (9) nel mandrino. L'anello dell'albero fl essibile (10) può poi essere fi ssato sul multiutensile.

Non premere mai il pulsante di bloccaggio dell'asse se il motore è ancora attivo.

Supporto per il multiutensile rotativo

• Assemblare il supporto (11) sulla morsa da banco (12).
• Fissare il supporto assemblato sul lato del banco o sopra di esso con uno spessore massimo pari a 60 mm.
• L'altezza del supporto è impostabile. Allentare il tubo superiore del supporto girandolo in senso antiorario. Estrarre il tubo dalla sua altezza massima e fi ssarlo girando il tubo stesso in senso antiorario. L'altezza della staffa di sospensione è impostabile attraverso l'allentamento della manopola di colore nero. Dopo l'impostazione della staffa di sospensione sull'altezza corretta, riserrare la manopola.
• Applicare il multiutensile sulla staffa di sospensione del supporto; questa staffa di sospensione può essere ruotata di 360°.

Accessori per il multiutensile rotativo

Verifi care sempre che il numero di giri massimo dell'accessorio sia adatto alla velocità massima del multiutensile.

Nota: lavorare in modo sicuro utilizzando la protezione di sicurezza, per evitare di essere colpiti da scintille e detriti.

Mole (Fig. D)

Prima di utilizzare le mole per la prima volta, equi- librarle servendosi della pietra per affi latura a umido. Essa può essere utilizzata anche per conferire loro una forma particolare.

Materiale Velocità
Pietra, seppia -
Acciaio +
Aluminio, ottone + -
Plastico -

Dischi e punte di feltro (Fig. E)

Gli accessori di feltro devono essere montati sul- l'asse dotazioni.

Materiale Velocità
Acciaio +
Aluminio, ottone + -
Plastico +

Nastri e dischi di molatura (Fig. F)

Materiale Velocità
Legno + +
Acciaio -
Aluminio, ottone + -
Plastico -

Cutter a velocità elevata, punta ruota a diamante e trapano (Fig. G)

Materiale Velocità
Pietra, seppia Max
Acciaio + -
Aluminio, ottone + +
Plastico -

Spazzole di accia inossidabile e spazzole di setola (Fig. H)

Solo per il modello S_CT501AC

Materiale Velocità
Pietra, seppia	+ -
Aluminio, ottone + -

4. MANUTENZIONE

Assicurarsi che la macchina non sia in funzione mentre si effettuano operazioni di manutenzione sul motore.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifi uti domestici. Secondo la Direttiva europea 2012/19/EC sui rifi uti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifi che alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normale usura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifi che. I dati tecnici possono essere modifi - cati senza ulteriore notifi ca.
