MANUALE UTENTE S_OT502AC Vonroc

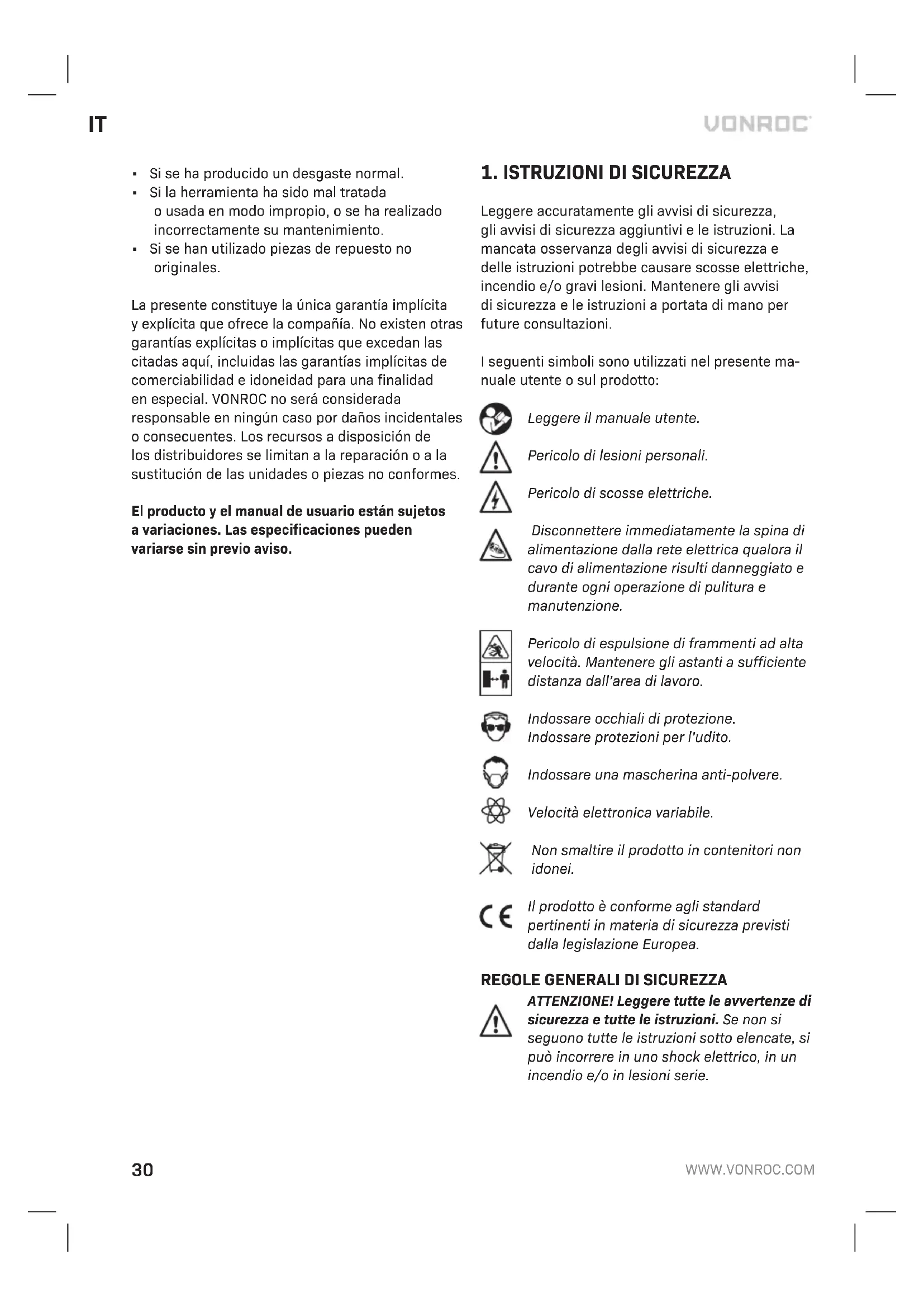

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiantivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultagioni.

I seguenti symboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale utente.

Pericolo di lesions personali.

Pericolo di scosse elettriche.

Disconnettere immediatamente la spina di alimentazione alla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante agli operazione di pulitura e manutenzione.

Indossare occhiali di protezione. Indossare protezioni per l'edito.

Indossare una mascherina anti-polvere.

Velocità elettronica variabile.

Non smaltire il prodotto in contentitori non idonei.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sulla eslcate, si cui incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine "arnese elettrico" in tutti gli avvertimenti除去 elencati si riferisce al vosto arnese elettrico che funzione a corrente (con filo) o ad un arnese che funzione a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmossere esplo- sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre personne nelle si accende l'arnese elettrico. Le restrazioni possono farvi perdere il controllo.

2)Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente riduranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati augmentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3)Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico

mente si è stanco o sotto l'effetto di droghe, alcohol o medicinali. Un momento di disattenzione nelle si accendono arnesi elettrici cui po causare delle gravi lesioni personali.

b) Usare dispositivi di protezione individuale.

Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.

c) Prevenir l'avvio accidentale. Assicurarsi che l'interruttore sua spento prima di collegarsi.

Trasportare elettROUTENSili tenendo il dito sull'interruttore di accensione o dare corrente ad elettROUTENSili con l'interruttore acceso cui do dare luogo a incidenti.

d) Rimuovere agli chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico più provocare lesioni personali.

e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato.

Questo consente un controllo miglior edell'arnese elettrico in situazioni inaspettate.

f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.

g) Se vengono forniti dispositi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositi cui ridurre i rischi correlati alla polvere.

h) Non lasciare che la confidenza acquisita dall'uso frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice restrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell'arnese elettrico

a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico correto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore

è pericoloso e deve essere riparato.

c) Scollegare la spina alla sorgente di elettricità prima di fare qualsiasi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentamente.
d) Conservare gli arnesi elettrici inattivi fuori alla portata dei bambini e non permettere a persone che non hanno CONFIDenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed agli altre condizione che cui influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affilati e puliti. è meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate equesti sonoanche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo questeistruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendoconto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quale pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.
5) Uso e manutenzione dell'utensile a batteria
a)Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizes un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumento il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monetete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria

potrebbe emettere liquido: evitare pertanto dientrarvi in contatto. In caso di contattoaccidentale, risciacquare con acqua. Se illiquido entra a contatto con gli occhi, consultareimmediatamente un medico. Il liquido emessodallabatteria cui causeirritazioni oustioni.

e) Non utilizzato un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero ave comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesions a persona.
f) Non esporre un pacco batterie o l'utensile alle fiamme o a temperature eccessivamente elevate. L'esposizione alle fiamme o a tempe- rature superiori a 130^ potrebbe provocare un'esplosione.NOTA: la temperatura di "130 ^ C " corrisponde a "265°F".
g)Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a tempe rature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo impropero o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumento il rischio di incendi.

6)Riparazione

a) L'assistenza per l'eletttroutensile deve essere prestata da un technician qualificato che utilizzizi除去 ricambi originali. In quello modo viene garantita la sicurezza dell'eletttroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deveseessere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

AVVISI DI SICUREZZA AGGIUNTIVI PER ELETTROUTENSILI MULTIUSO

Il contatto o l'inalazione delle polveri prodotte durante l'uso (es.: superfici trattate con vernici al piombo, legno e metallo) possono risultare nocivi per la salute dell'utente e degli astanti nelle vicinanze. Indossare sempre adeguati accessori protettivi, come ad esempio una maschera antipolvere. Utilizzato sempre un adeguato sistema di aspirazione delle polveri durante l'uso.

Non operare su materiali contenenti amiente. L'amiente è una sostanza considerata cancerogena.
Non lavorare metalli con contento di magnesio superiore all' 80%
- Porre estrema attenzione nel lavorare su superfici verniciate.
Nonutilizzareaccessori non specificamente progettati eraccomandati dal fabbricante. Pericolo di lesioni personali.
- Prima di agli uso, ispezionare l'eletttroutensile e gli accessori. Non utilizzato accessori deformati, spezzati o altrimenti danneggiati. In caso di caduta dell'eletttroutensile o di uno degli accessori, controllare accuramente che non migliorino segni di danni. Se necessario, sostituire l'accessorio.
Utilizzare esclusivamente accessori raccomandati dal fabbricante.
- Utilizzare esclusivamente accessori adeguati all'applicazione.
- Utilizzare esclusivamente accessori della correttata dimensione.
Nonutilizzareaccessori che richiedono refrigeranti liquidi.Pericolo di scosse elettriche.
- Assicurarsi che gli accessori siano montati correttamente. Non utilizzato adattatori o altri elementi ausiliari per montare accessori con diverso diametro dell'alberino.
- Verificare che la massima velocità dell'accessorio sia superiore o uguale alla massima velocità dell'elettroutensile. Consultare la targhetta nominale dell'elettroutensile.
- Azionare l'elettroutensile in assenza di carico in un'area sicura dopo il montaggio degli accessori. Se l'elettroutensile vibra eccessivamente, spegnerlo immediatamente, disconnettere la spina di alimentazione alla rete elettrica e tentare di risolverve il problema.
- Verificare che il pezzo in lavorazione sia sostenuto o fissato correttamente.
- Indossare occhiali di protezione. Indossare protezioni per l'udito. Indossare una mascherina anti-polvere. Se necessario, utilizzato accessori protettivi, come quanti di sicurezza, scarpe di sicurezza, ecc. Pericolo di lesionsi personali.
- Mantenere gli astanti a sufficiente distance dall'area di lavoro. Assicurarsi che tutte le persone presenti nell'area di lavoro indossino accessori protettivi. Pericolo di lesioni personali.
- Mantenere il cavo di alimentazione a distanza dall'accessorio rotante. Qualora il cavo di alimen

tazione toccasse l'accessorio rotante, le mani o le braccia potrebbero entrare in contatto con l'accessorio stesso. Pericolo di lesioni personali.

• Nei punti in cui l'accessorio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, sostenere l'eeltroutensile mediante l'apposita impugnatura isolante. Se l'accessorio entra in contatto con un filo elettrico sotto tensione, è possible cheanche le parti metalliche esposte dell'eeltroutensile entrino sotto tensione.Pericolo di scosse elettriche.
  Non utilizzato l'eletttroutensile perché viene trasportato al proprio fianco. Pericolo di lesioni personali.
  Nonutilizzare l'elettroutensile in prossimitadi materiali infiammabili.Pericolo d'incendio.
• Porre attenzione poiché l'accessorio continuera a ruotare per un breve periodo dopo lo spegnimento dell'eletttroutensile. Non tentare di arrestare manually la rotazione dell'accessorio.
  Non porre mai l'elettroutensile su un ravolo o un banco da lavoro senza averlo precedentamente spento.
• Pulire regolarmente le feritoie di ventilazione. Pericolo di scosse elettriche.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

• Non utilizzato l'elelettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
  Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1,5mm^2 . Quando si utilizza un cavo di prolunga con avvolgica-vo, svolgere sempre completeness il cavo.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

L'elettroutensile multiuso è stato progettato per applicazioni leggere di levigatura, segatura e raschiatura.

DATI TECNICI

Numero modello OT502AC / S_OT502AC
Tensione di alimentazione 220-240 V
Frequenza di alimentazione 50 Hz
Potenza assorbita 300 W
Velocità a vuoto 0-23.000 /min
Peso 1.21 kg
Pressione sonora (Lpa) 85 dB(A)
Potenza acustica (Lwa) 96 dB(A)
Incertezza (K) 3 dB(A)
Vibrazione (segare l'acciaio) 7.28 m/s2
Incertezza (K) 1.5 m/s2

Indossare protezioni per l'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore più essere utilizzato perMETTERA confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibratione quando si impiega l'utensile per le applicazionimentionate

• se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe;aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori,mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numero che compaiano nel testo si riferiscono agli schemi riportati alle pagine 2.

1. Interru tture on/off
2. Selettore di regolazione della velocità
3. Punto di montaggio per gli accessori
4. Impugnatura
5. Leva dichio rapido
6. Copertura in carbonio

3. MONTAGGIO

Prima del montaggio, spagnere sempre l'eeltroutensile e disconnettere la spina di alimentazione alla rete elettrica.

La piastra levigatrice e la carta abrasiva devono essere utilizzate per applicazioni di levigatura.

Rimozione e montaggio degli accessori (fig. B)

• Rilasciare la leva per cambio rapido (5) efare scorrere l'accessorio in avanti per rimuoverlo dal supporto.
• Inserire l'accessorio facendolo scorrere nel rispettovo supporto e fissarlo mediante la leva perchio. (5).

4. FUNZIONAMENTO

Accensione spegnimento (fig. A)

Per accendere l'eletttroutensile, far scorrere in avanti l'interruttore on/off (1).
Per spagnere l'eeltroutensile, far scorrere indietro l'interruttore on/off (1).

Impostazione della velocità (fig. A)

Il selettore di regolazione della velocità consente di impostare la velocità. Il selettore di regolazione della velocità è impostabile su 6 posizioni. La velocità ottimale dipende dal tipo di applicazione e dal materiale da lavorare.

Non impostare la velocità durante l'uso.

• Ruotare il selettore di regolazione della velocità (2) nella posizione desiderata.

Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione. Utilizzare un dispositivo di bloccaggio per eseguire tagli su piccoli peszzi.
• Tracciare una linea per definire la direzione in cui muovere l'accessorio.
• Tenere saldamente l'eeltroutensile mediante l'impugnatura.
• Accendere l'elettroutensile.
• Attendere finché l'elettroutensile non ha raggiunto la massima velocità.
• Posizionare l'accessorio sul pezzo in lavorazione.
• Muovere lentamente l'eeltroutensile lungo la linea tracciata precedentemente, premendo saldamente

l'accessorio contro il pezzo in lavorazione.

• Non esercitare una pressione eccessiva sull'elettroutensile. Lasciare che l'elettrotensile effettui il lavoro.
• Prima di appoggiare l'electrontroutensile, spegnerlo e attendere che si arresti completeness.

5. MANUTENZIONE

Prima di ogni operazione di pulizia e manutenzione, spegnere sempre l'heettroutensile e disconnettere la spina di alimentazione alla rete elettrica.

• Pulire regolarmente l'involucro con un panno morbido.
• Mantenere le feritoie di ventilazione pulite e libero da polvere e sporco. Se necessario, utilizzare un panno morbido inumidito per rimuovere polvere e sporco delle feritoie di ventilazione.

Sostituzione degli accessori (fig. B)

Gli accessori usurati o danneggiati devono essere sostituiti immediatamente.

Utilizzare escludivamente accessori affiliati non danneggiati.

• Per rimuovere gli accessori, procedere come descritto nella sezione corrispondente.
• Per montare gli accessori, procedere come descritto nella sezione correspondente.

AMBIENTE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Ciò costituisce l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciamilità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesiali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati nella ulteriore notifica.
