S_OT502AC - Multifunkční nářadí Vonroc - Bezplatný návod k obsluze

NÁVOD K OBSLUZE S_OT502AC Vonroc

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy abezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, ke vzniku požáru anebo kvážnému zranění. Uschovejte si tato bezpečnostní varování apokyny pro budoucí použití. Vtéto uživatelské příručce ana tomto výrobku jsou použity následující symboly: Přečtěte si uživatelskou příručku. Nebezpečí zranění osob. Nebezpečí úrazu elektrickým proudem. Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li kjeho poškození ataké vprůběhu čištění nebo údržby. Riziko zranění odlétávajícími předměty. Zamezte přístupu nepovolaných osob do pracovního prostoru. Používejte ochranné brýle. Používejte ochranu sluchu. Používejte masku proti prachu. Elektronická regulace otáček. Nelikvidujte tento výrobek do nevhodného kontejneru. Tento výrobek je vyroben vsouladu splatný- mi bezpečnostními normami, které jsou uvedeny ve směrnicích EU. ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO

VAROVÁNÍ! Přečtěte si všechny bezpeč- nostní výstrahy avšechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, ke vzniku požáru nebo kvážnému zranění.CS

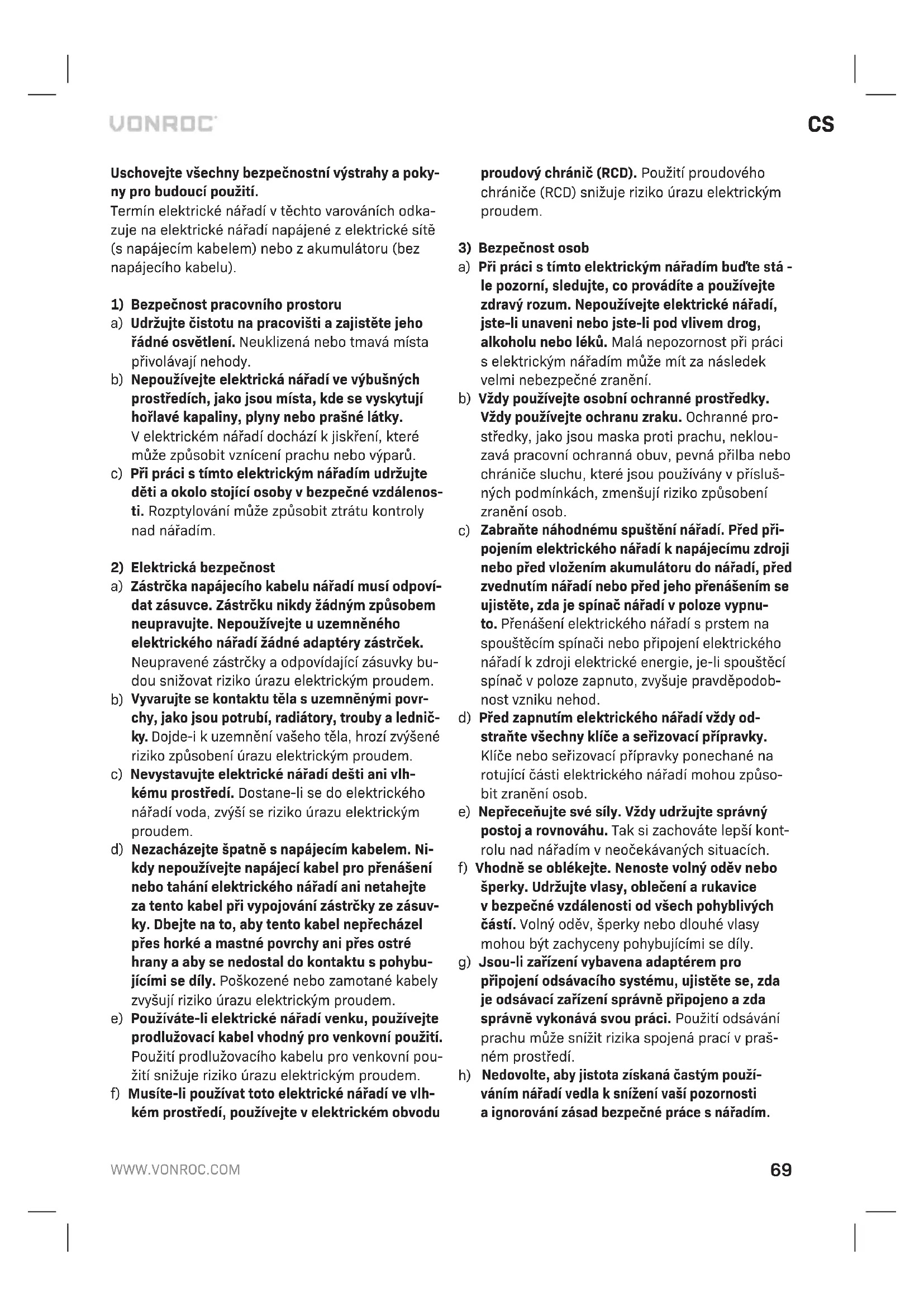

Uschovejte všechny bezpečnostní výstrahy apoky- ny pro budoucí použití. Termín elektrické nářadí vtěchto varováních odka- zuje na elektrické nářadí napájené zelektrické sítě (snapájecím kabelem) nebo zakumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte čistotu na pracovišti azajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody. b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa, kde se vyskytují hořlavé kapaliny, plyny nebo prašné látky. Velektrickém nářadí dochází kjiskření, které může způsobit vznícení prachu nebo výparů. c) Při práci stímto elektrickým nářadím udržujte děti aokolo stojící osoby vbezpečné vzdálenos- ti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpoví- dat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte uuzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky aodpovídající zásuvky bu- dou snižovat riziko úrazu elektrickým proudem.

Vyvarujte se kontaktu těla suzemněnými povr- chy, jako jsou potrubí, radiátory, trouby alednič- ky. Dojde-ikuzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem. c) Nevystavujte elektrické nářadí dešti ani vlh- kému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d) Nezacházejte špatně snapájecím kabelem. Ni- kdy nepoužívejte napájecí kabel pro přenášení nebo tahání elektrického nářadí ani netahejte za tento kabel při vypojování zástrčky ze zásuv- ky. Dbejte na to, aby tento kabel nepřecházel přes horké amastné povrchy ani přes ostré hrany aaby se nedostal do kontaktu spohybu- jícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní pou- žití snižuje riziko úrazu elektrickým proudem. f) Musíte-li používat toto elektrické nářadí ve vlh- kém prostředí, používejte velektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

a) Při práci stímto elektrickým nářadím buďte stá

le pozorní, sledujte, co provádíte apoužívejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Malá nepozornost při práci selektrickým nářadím může mít za následek velmi nebezpečné zranění. b) Vždy používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné pro- středky, jako jsou maska proti prachu, neklou- zavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány vpřísluš- ných podmínkách, zmenšují riziko způsobení zranění osob.

Zabraňte náhodnému spuštění nářadí. Před při- pojením elektrického nářadí knapájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí vpoloze vypnu- to. Přenášení elektrického nářadí sprstem na spouštěcím spínači nebo připojení elektrického nářadí kzdroji elektrické energie, je-li spouštěcí spínač vpoloze zapnuto, zvyšuje pravděpodob- nost vzniku nehod. d) Před zapnutím elektrického nářadí vždy od- straňte všechny klíče aseřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způso- bit zranění osob. e) Nepřeceňujte své síly. Vždy udržujte správný postoj arovnováhu. Tak si zachováte lepší kont- rolu nad nářadím vneočekávaných situacích. f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení arukavice vbezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno azda správně vykonává svou práci. Použití odsávání prachu může snížit rizika spojená prací vpraš- ném prostředí.

Nedovolte, aby jistota získaná častým použí- váním nářadí vedla ksnížení vaší pozornosti aignorování zásad bezpečné práce snářadím.70

Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí ajeho údržba

a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe abezpečněji, je-li použito pro práce, pro které je určeno. b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné amusí být opraveno.

Před prováděním jakéhokoliv seřízení, před vý- měnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo znářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Uložte nepoužívané elektrické nářadí mimo dosah dětí anedovolte osobám, které nejsou obeznámeny stímto nářadím nebo stěmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je vrukách neproškolených osob nebezpečné. e) Provádějte údržbu elektrického nářadí. Zkont- rolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů astavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnoho nehod bývá způsobeno nedostatečnou údržbou elek- trického nářadí.

Udržujte ostré ačisté řezné nástroje. Usprávně udržovaných řezných nástrojů sostrými řeznými břity je menší pravděpodobnost jejich zabloková- ní alépe se snimi pracuje. g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd., podle těchto pokynů aberte vúvahu pracovní podmínky apráci, kte- rá bude prováděna. Použití elektrického nářadí pro operace, pro které není určeno, může vést knebezpečným situacím. h) Dbejte na to, aby byly rukojeti aúchopné povrchy suché, čisté azbavené olejů amaziv. Kluzké rukojeti aúchopné plochy neumožňují bezpečnou manipulaci aovládání nářadí vneo- čekávaných situacích.

5) Použití aúdržba akumulátorového nářadí

a) Knabíjení používejte výhradně nabíječku přede- psanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu. b) Používejte elektrické nářadí pouze spředepsa- nými akumulátory. Použití jiných typů akumulá- toru může způsobit požár nebo zranění.

Není-li akumulátor používán, uložte jej mimo do- sah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které mohou způsobit zkratování jeho kontaktů

Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.

Za nevhodných podmínek může zakumulátoru unikat kapalina. Vyvarujte se kontaktu stouto kapalinou. Dojde-li knáhodnému kontaktu stouto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou avyhledejte lékařskou pomoc. Unikající kapalina zakumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte poškozený nebo upravený aku- mulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpe- čí zranění.

Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám

Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA Teplota „130 °C“ odpovídá teplotě „265 °F“.

Dodržujte všechny pokyny pro nabíjení ane- nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný vtěchto pokynech. Ne- správné nabíjení nebo nabíjení při teplotě mimo specifikovaný rozsah může poškodit akumulátor azvýšit nebezpečí vzniku požáru.

a) Svěřte opravu svého elektrického nářadí pouze osobě spříslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

Nikdy neopravujte poškozené akumulátoro- vé moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.CS

Kontakt sprachem nebo vdechování prachu, který se uvolňuje během používání nářadí (povrchy natřené barvami sobsahem olova, dřevo akov), může ohrozit vaše zdraví izdraví ostatní osob vblízkosti. Vždy používejte odpovídající osobní ochranné prostředky, jako je maska proti prachu. Při práci vždy používejte vhodné odsávání prachu.

• Nepracujte smateriály, které obsahují azbest. Asbest je považován za karcinogenní látku.

• Nepracujte skovy, které obsahují více než 80 % hořčíku.

• Při práci na lakovaných površích buďte velmi opatrní.

• Nepoužívejte příslušenství, které není konkrétně navrženo adoporučeno výrobcem tohoto nářadí. Riziko zranění osob.

• Před každým použitím zkontrolujte toto nářadí ijeho příslušenství. Nepoužívejte příslušenství, která jsou deformovaná, prasklá nebo jiným způsobem poškozená. Dojde-li kpádu nářadí nebo jeho příslušenství, zkontrolujte , zda nedo- šlo kpoškození tohoto nářadí nebo příslušenství. Je-li to nutné, proveďte výměnu příslušenství.

• Používejte pouze příslušenství, které je doporu- čeno výrobcem.

• Používejte pouze příslušenství, které je vhodné pro prováděnou práci.

Používejte pouze příslušenství se správnými roz- měry.

• Nepoužívejte příslušenství vyžadující použití chladicí kapaliny. Nebezpečí úrazu elektrickým proudem.

• Ujistěte se, zda je příslušenství správně nasa- zeno. Nepoužívejte adaptéry ani jiné pomůcky

které umožňují montáž příslušenství sjiným průměrem upínacího otvoru.

• Ujistěte se, zda jsou maximální otáčky pří- slušenství stejné nebo větší, než jsou otáčky uvedené na štítku nářadí. Viz výrobní štítek umístěný na nářadí.

• Po montáži příslušenství nechejte nářadí na bezpečném místě běžet naprázdno. Dochází-li ksilným vibracím, okamžitě nářadí zastavte, od- pojte jeho napájecí kabel od zásuvky apokuste se vyřešit vzniklý problém.

• Ujistěte se, zda je obrobek řádně podepřený nebo upnutý.

• Používejte ochranné brýle. Používejte ochranu sluchu. Používejte masku proti prachu. Je-li to nutné, používejte ochranné prostředky, jako jsou bezpečnostní rukavice, bezpečnostní obuv atd. Riziko zranění osob.

• Zamezte přístupu nepovolaných osob do pra- covního prostoru. Zajistěte, aby všechny osoby nacházející se vpracovním prostoru používaly ochranné prostředky. Riziko zranění osob.

• Udržujte napájecí kabel vbezpečné vzdálenosti od rotujícího příslušenství. Dojde-li ke kontaktu napájecího kabelu srotujícím příslušenstvím, vaše ruce nebo paže se mohou dostat do kontaktu stímto příslušenstvím. Riziko zranění osob.

• Na místech, kde se může příslušenství dostat do kontaktu se skrytými elektrickými vodiči nebo snapájecím kabelem, držte nářadí za izolované plochy určené pro úchop. Dostane-li se příslušenství do kontaktu se „živým“ vodičem pod napětím, nekryté kovové části tohoto nářadí budou také „živé“. Nebezpečí úrazu elektrickým proudem.

• Přenášíte-li elektrické nářadí vruce podél těla, nikdy jej nespouštějte. Riziko zranění osob.

Nepoužívejte toto nářadí vblízkosti hořlavých materiálů. Riziko požáru.

• Nezapomínejte, že po vypnutí nářadí bude příslušenství ještě chvíli pokračovat votáčení. Nepokoušejte se toto otáčející příslušenství zastavit sami.

• Nikdy neodkládejte nářadí na pracovní stůl nebo ponk, dokud nebude vypnuto azcela zastaveno.

• Pravidelně čistěte větrací drážky. Nebezpečí úrazu elektrickým proudem. Elektrická bezpečnost Vždy zkontrolujte, zda se napájecí napětí sítě shoduje snapájecím napětím na výkonovém štítku.

• Nepoužívejte toto nářadí, je-li poškozen jeho napájecí kabel nebo zástrčka.

• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto nářadí akteré mají minimální průřez 1,5 mm

. Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.72

Zamýšlené použití Vaše univerzální nářadí je určeno pro nenáročné brusné, řezací aškrabací práce. TECHNICKÉ ÚDAJE Model č. OT502AC / S_OT502ACNapájecí napětí 220-240 VFrekvence 50 HzPříkon 300 WOtáčky naprázdno 0-23000 /minHmotnost 1,21 kg Akustický tlak (Lpa) 85 dB(A)Akustický výkon (Lwa) 96 dB(A)Nejistota (K) 3 dB(A)Vibrace (řezání oceli) 7,28 m/s Nejistota (K) 1,5 m/s

Používejte ochranu sluchu. Úroveň vibrací Deklarovaná úroveň vibrací uvedená vtomto návo- du byla měřena vsouladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou ataké při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích - Použití tohoto nářadí pro jiné aplikace nebo sodlišným nebo špatně udržovaným příslušen- stvím může značně zvýšit působení vibrací - Doba, kdy je nářadí vypnuto nebo kdy je vcho- du, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zkrátit. Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí ijeho příslušenství, udržujte ruce vteple aprovádějte práci správným způsobem. POPIS Čísla vnásledujícím textu odkazují na obrázky na straně 2.

3. Montážní bod pro příslušenství

5. Páka rychlé výměny

Před sestavením nářadí vždy vypněte aodpojte zástrčku napájecího kabelu od síťové zásuvky. Při brusných pracích musí být použity brusná pod- ložka abrusný papír. Nasazení asejmutí příslušenství (obr. B)

• Uvolněte páku rychlé výměny (5) aposuňte příslušenství směrem dopředu, aby mohlo být sejmuto zdržáku.

• Nasuňte příslušenství do držáku azajistěte páku rychlé výměny (5).

• Chcete-li nářadí zapnout, posuňte vypínač (1) směrem dopředu.

• Chcete-li nářadí vypnout, posuňte vypínač (1) směrem dozadu. Nastavení otáček (obr. A) Knastavení otáček slouží otočný regulátor otáček. Otočný regulátor může být nastaven do jedné z6 poloh. Ideální otáčky nářadí závisí na prováděné práci ana obráběném materiálu. Nenastavujte otáčky během použití nářadí.

• Nastavte otočný regulátor (2) do požadované polohy. Rady pro optimální použití

• Upněte si obrobek. Pro malé obrobky používejte upínací zařízení.

• Nakreslete si čáru, která bude určovat směr, jakým bude vedeno příslušenství.

• Držte nářadí pevně za rukojeť.

• Počkejte, dokud nářadí nedosáhne plných otá- ček.

• Přiložte příslušenství na obrobek.

Pomalu veďte nářadí podél nakreslené čáryCS

apevně přitlačujte příslušenství kobrobku.

• Nevyvíjejte na toto nářadí příliš velký tlak. Ne- chejte nářadí pracovat jeho vlastním tempem.

• Před odložením nářadí vypněte apočkejte, dokud nedojde kúplnému zastavení jeho pra- covního příslušenství.

Před čištěním aprováděním údržby nářadí vždy vypněte avypojte zástrčku napájecího kabelu ze síťové zásuvky.

• Pravidelně čistěte nářadí měkkým hadrem.

• Dbejte na to, aby nebyly ventilační otvory zan- eseny prachem ajinými nečistotami. Vpřípadě potřeby odstraňte prach anečistoty zventilač- ních otvorů měkkým navlhčeným hadříkem. Výměna příslušenství (Obr. B) Poškozené nebo opotřebované příslušenství musí být okamžitě vyměněno. Používejte pouze ostré anepoškozené příslušenství.

• Při vyjímání příslušenství postupujte podle popi- su vpříslušné části.

• Při nasazení příslušenství postupujte podle popisu vpříslušné části.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená alikvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týka- jící se likvidace elektrických aelektronických zařízení ajejí implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně ajejich likvidace musí být provedena tak, aby nedošlo kohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny vsouladu spožadavky norem na nejvyšší kvalitu aje zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období kzávadě vdůsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC. Ztéto záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy ojejich provedení vneautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti avhodnosti pro určitý účel. VONROC vžádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů. Na tomto výrobku avtomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.74
