CT503DC - Multifunkční nářadí Vonroc - Bezplatný návod k obsluze

NÁVOD K OBSLUZE CT503DC Vonroc

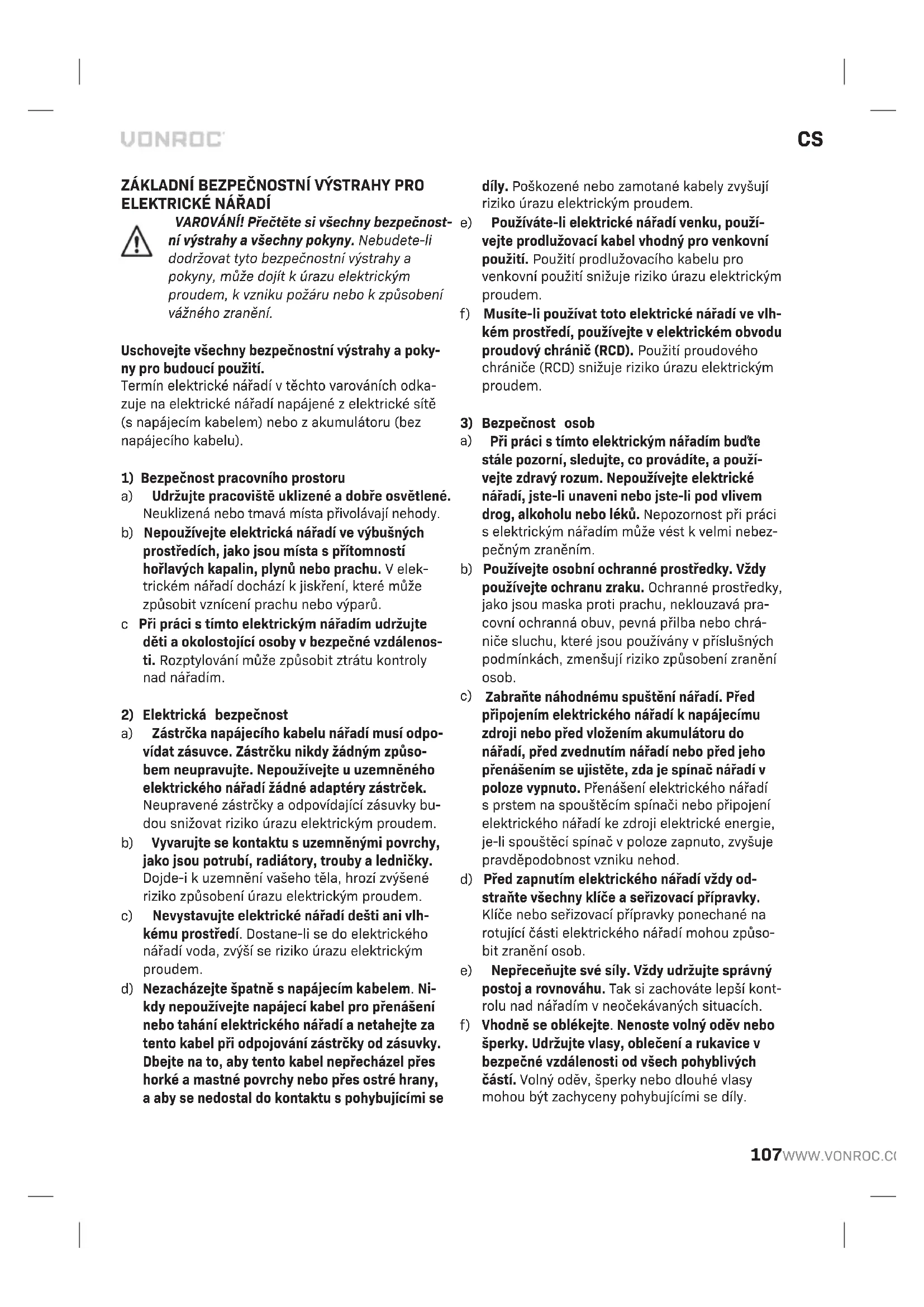

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití. V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly: Upozorňuje na nebezpečí zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené vtomto návodu. Riziko úrazu způsobeného elektrickým proudem Plynulá regulace otáček Pouze pro použití v interiéru Používejte ochranu zraku a sluchu Používejte masku proti prachu Je-li motor v chodu, netiskněte zajišťovací tlačítko hřídele. Výrobek třídy II – Dvojitá izolace – Není nutné použití uzemňovacího vodiče. Maximální teplota 40 °C Nevhazujte akumulátor do ohně Nevhazujte akumulátor do vody Nelikvidujte tento výrobek do nevhodného kontejneru. Použijte tříděný odpad pro akumulátory Li-Ion. Tento výrobek byl vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.CS

VAROVÁNÍ! Přečtěte si všechny bezpečnost- ní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte všechny bezpečnostní výstrahy a poky- ny pro budoucí použití. Termín elektrické nářadí v těchto varováních odka- zuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody. b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elek- trickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů. c Při práci s tímto elektrickým nářadím udržujte děti a okolostojící osoby v bezpečné vzdálenos- ti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpo- vídat zásuvce. Zástrčku nikdy žádným způso- bem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky a odpovídající zásuvky bu- dou snižovat riziko úrazu elektrickým proudem. b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem. c) Nevystavujte elektrické nářadí dešti ani vlh- kému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d) Nezacházejte špatně s napájecím kabelem. Ni- kdy nepoužívejte napájecí kabel pro přenášení nebo tahání elektrického nářadí a netahejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké a mastné povrchy nebo přes ostré hrany, a aby se nedostal do kontaktu s pohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Používáte-li elektrické nářadí venku, použí- vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Musíte-li používat toto elektrické nářadí ve vlh- kém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

Při práci s tímto elektrickým nářadím buďte stále pozorní, sledujte, co provádíte, a použí- vejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může vést k velmi nebez- pečným zraněním. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pra- covní ochranná obuv, pevná přilba nebo chrá- niče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.

Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod. d) Před zapnutím elektrického nářadí vždy od- straňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způso- bit zranění osob. e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kont- rolu nad nářadím v neočekávaných situacích. f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.108

g) Jsou-li zařízení vybavena adaptérem pro připo- jení odsávacího systému, ujistěte se, zda je od- sávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.

Nedovolte, aby jistota získaná častým použí- váním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a jeho údržba

a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno. b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.

Před prováděním jakéhokoliv seřízení, před vý- měnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné. e) Provádějte údržbu elektrického nářadí. Zkont- rolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů a stavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, před použitím zajistěte jeho opravu. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.

Udržujte řezné nástroje ostré a čisté

U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zabloková- ní a lépe se s nimi pracuje. g) Používejte elektrické nářadí, příslušenství, pra- covní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím. h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a plochy pro úchop neumožňují bezpečnou manipulaci a ovládání nářadí v neo- čekávaných situacích.

5) Použití a údržba akumulátorového nářadí

a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu. b) Používejte elektrické nářadí pouze s předepsa- nými akumulátory. Použití jiných typů akumulá- toru může způsobit požár nebo zranění.

Když akumulátor nepoužíváte, uložte ho mimo dosah kovových předmětů, jako jsou kance- lářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.

Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vy- pláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte poškozený nebo upravený akumu- látor či nářadí. Poškozené nebo upravené aku- mulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.

Nevystavujte akumulátor a nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.

Dodržujte všechny pokyny pro nabíjení a ne- nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne- správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.

a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifi kací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.CS

Nikdy neopravujte poškozené akumulátoro- vé moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

Toto elektrické nářadí je určeno k používání jako bruska, drátěný kartáč, leštička, řezbářské nářadí nebo rozbrušovačka. Přečtěte si všechny bez- pečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nebu- dete-li dodržovat všechny níže uvedené pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. c) Nepoužívejte příslušenství, které není konkrét- ně navrženo a doporučeno výrobcem tohoto ná- řadí. Fakt, že příslušenství může být připevněno k vašemu nářadí, není zárukou jeho bezpečného použití.

Jmenovité otáčky brusného příslušenství musí minimálně odpovídat maximálním otáčkám uvede- ným na štítku nářadí. Brusné příslušenství otáče- jící se rychleji, než jsou jeho jmenovité otáčky, se může rozpadnout a rozletět na různé strany. e) Vnější průměr a tloušťka vašeho příslušenství musí odpovídat kapacitě vašeho elektrického nářadí. Příslušenství s nesprávnou velikostí nemůže být odpovídajícím způsobem ovládáno. f) Velikost upínacích otvorů kotoučů, brusných válců nebo jakéhokoliv jiného příslušenství musí přesně odpovídat rozměrům vřetena nebo upínacího pouzdra tohoto elektrického nářadí. Příslušenství, u kterých se neshodují montážní prvky, bude nevyváženě, bude nadměrně vibro- vat a může způsobit ztrátu ovladatelnosti tohoto elektrického nářadí. g) Kotouče, brusné válce, frézy a jiné příslušenství montované na upínací stopky musí být zcela za- sunuty do upínacího pouzdra nebo do sklíčidla. Není-li upínací stopka řádně upevněna nebo je-li přesah kotouče příliš velký, namontovaný kotouč se může uvolnit a může být vysokou rychlostí odmrštěn.

Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, jako jsou řezací kotouče, zda nejsou popraskány nebo jinak poškozeny, dále brusné válce, zda nejsou prasklé nebo nadměrně opotřebované a zda nejsou příliš uvolněny nebo ulámány dráty kartáče. Dojde-li k pádu elektrického nářadí nebo příslušenství, zkontrolujte, zda nedošlo k jejich poškození nebo použijte nepoškozené příslušenství. Po kontrole a instalaci příslušen- ství se postavte vy i ostatní osoby tak, abyste nestáli v ose rotace otáčejícího se příslušenství a uveďte elektrické nářadí na jednu minutu do maximálních otáček. Během této zkušební doby dojde u poškozeného příslušenství obvykle k jeho zničení.

Používejte osobní ochranné prostředky. Podle prováděné práce používejte obličejový štít a ochranné nebo bezpečnostní brýle. V závislosti na provozních podmínkách používejte masku proti prachu, ochranu sluchu, rukavice a dílen- skou zástěru, která je schopná odolat odlétá- vajícím částečkám materiálu. Ochrana zraku musí být schopna zastavit odlétávající částečky materiálu vznikající při různých operacích. Maska proti prachu nebo respirátor musí být schopny fi ltrovat částečky vytvářené při prováděné práci. Dlouhodobé působení vysoké hlučnosti může způsobit ztrátu sluchu.

Udržujte okolo stojící osoby v bezpečné vzdá- lenosti od pracovního prostoru. Každá osoba vstupující do pracovního prostoru musí používat osobní ochranné prostředky. Odlétávající fragmenty obrobku nebo úlomky příslušenství mohou způsobit zranění i mimo bezprostřední pracovní prostor.

Při provádění prací, během kterých se může pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením, držte elektrické nářadí pouze za izolovaná místa určená pro úchop. Pra- covní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektric- kým proudem.

Při spuštění držte nářadí vždy pevně v ruce (vrukách). Momentová reakce motoru při jeho zrychlování na maximální otáčky může způsobit krut nářadí. m) Kdykoli je to možné, používejte k upnutí obrob- ku svorky. Při práci nikdy nedržte malý obrobek v jedné ruce a nářadí v druhé ruce. Upnutí malého obrobku vám umožní používat vaše ruce pro ovládání nářadí. Kulaté materiály, jako jsou dřevěné tyče na kolíky, trubky nebo potrubí, mají tendenci se během řezání protáčet, a mo- hou tak způsobit zablokování nástroje nebo jeho odskočení směrem na vás.

Veďte napájecí kabel tak, aby se nedostal do blízkosti rotujícího příslušenství. Dojde-li k vaší nepozornosti, napájecí kabel může být přetržen110

nebo může dojít k jeho zachycení a vaše ruce nebo paže může být vtažena do rotujícího příslu- šenství.

Nikdy elektrické nářadí nepokládejte, dokud se jeho pracovní příslušenství úplně nezastaví. Rotující příslušenství se může zachytit o povrch, čímž může dojít k ztrátě kontroly nad nářadím.

Po výměně bitu nebo provedení jakéhokoliv nastavení se ujistěte, že je bezpečně utažena matice upínacího pouzdra, sklíčidlo nebo jiné seřizovací zařízení. Uvolněná seřizovací zařízení se mohou neočekávaně posunout, mohou způsobit ztrátu kontroly a uvolněné rotující kom- ponenty budou odmrštěny. q) Přenášíte-li elektrické nářadí v ruce podél těla, nikdy jej nespouštějte. Při náhodném kontaktu s rotujícím pracovním příslušenstvím, které by se mohlo zachytit o váš oděv, by mohlo dojít k vašemu zranění.

Pravidelně čistěte větrací otvory elektrického nářadí. Ventilátor motoru bude nasávat prach do skříně motoru a nadměrné nahromadění kovo- vého prachu uvnitř nářadí může způsobit závadu nebo úraz elektrickým proudem. s) Nepoužívejte elektrické nářadí v blízkosti hořla- vých materiálů. Jiskry mohou způsobit vznícení těchto materiálů. t) Nepoužívejte příslušenství vyžadující použití chladicí kapaliny. Použití vody nebo jiné chladicí kapaliny může vést k smrtelnému nebo k vážné- mu zranění elektrickým proudem. Zpětný ráz a příslušná varování Zpětný ráz je náhlou reakcí na zaseknutí nebo zablokování rotujícího kotouče, brusného pásu, kartáče nebo jiného pracovního příslušenství. Za- seknutí nebo zablokování způsobí rychlé zastavení rotujícího příslušenství, což způsobí nekontrolovaný pohyb elektrického nářadí v opačném směru, než je směr otáčení příslušenství v místě jeho zablokování. Dojde-li například k zaseknutí nebo zablokování brusného kotouče v obrobku, část kotouče, která vniká do místa zablokování, se může zarýt do povrchu materiálu, což způsobí vyběhnutí nebo vyhození kotouče. Kotouč může vyskočit směrem k obsluze nebo směrem od obsluhy, v závislosti na směru pohybu kotouče v místě jeho zabloková- ní. Vtakových situacích dochází také k prasknutí brusných kotoučů. Zpětný ráz vzniká v důsledku nesprávného použití elektrického nářadí nebo v důsledku nesprávných provozních postupů či provozních podmínek a může mu být zabráněno, budou-li dodržovány níže uvedené pokyny. a) Stále udržujte pevný úchop elektrického nářadí a udržujte takovou polohu vašeho těla a paží, která vám umožní odolávat silám zpětného rázu. Jsou-li zavedena správná opatření, obsluha může zvládat síly zpětného rázu. b) Při práci v rozích nebo na ostrých hranách buďte velmi opatrní. Zabraňte odrážení a zachytávání pracovního příslušenství. Rohy, ostré hrany nebo odskakování mají tendenci způsobovat zablokování rotujícího příslušenství a způsobují ztrátu ovladatelnosti nářadí nebo jeho zpětný ráz. c) Nepoužívejte s tímto nářadím ozubené pilové kotouče. Při použití těchto kotoučů dochází často k zpětným rázům a k ztrátě kontroly nad nářadím. d) Vždy posouvejte pracovní nástroj do materiálu ve stejném směru, jakým vystupuje z materiálu pracovní hrana (což je stejný směr, jakým jsou odváděny třísky). Posuv nářadí nesprávným směrem způsobuje stoupání pracovní hrany nástroje z obrobku a odtahování nářadí ve směru tohoto posuvu. e) Jsou-li použity rotační frézy, rozbrušovací kotouče, vysokootáčkové frézy nebo frézy s destičkami karbidu wolframu, vždy zajistěte řádné a bezpečné upnutí obrobku. Dojde-li k mírnému náklonu těchto pracovních nástrojů v zářezu, budou se zachytávat a mohou způsobo- vat zpětné rázy. Dojde-li k zablokování rozbrušo- vacího kotouče, obvykle se zlomí. Dojde-li k za- blokování rotační frézy, rozbrušovacího kotouče, vysokootáčkové frézy nebo frézy s destičkami karbidu wolframu, mohou vyskočit ze zářezu a ztratíte kontrolu nad nářadím.

Bezpečnostní výstrahy specifi cké pro brusné i řezné pracovní operace: a) Používejte pouze typy kotoučů, které jsou do- poručeny pro vaše elektrické nářadí a pouze pro doporučené aplikace. Například: Neprová- dějte broušení boční plochou řezného kotou- če. Řezné kotouče jsou určeny pro obvodové broušení a boční síly působící na tyto kotouče mohou způsobit jejich roztříštění.

U brusných kuželů a válečků se závity používejte pouze nepoškozené upínací stopky s hladkou opěrnou přírubou, které mají správnou velikostCS

a délku. Správné upínací stopky snižují riziko možného zlomení. c) Dbejte na to, aby nedošlo k zablokování řezného kotouče a nevyvíjejte na něj příliš velký tlak. Nepokoušejte se provádět řezání s příliš velkou hloubkou řezu. Nadměrné namáhání takového kotouče zvětšuje jeho zatížení a jeho sklon ke kroucení nebo zasekávání v řezu a zvyšuje mož- nost zpětného rázu nebo rozlomení kotouče.

Nevkládejte ruku do osy kotouče nebo za rotující kotouč. Pohybuje-li se kotouč v místě zabloko- vání směrem od vaší ruky a dojde-li k zpětnému rázu, rotující kotouč a elektrické nářadí mohou být odhozeny přímo na vás.

Dojde-li z jakéhokoli důvodu k zablokování ko- touče nebo k přerušení řezu, vypněte elektrické nářadí a držte toto nářadí bez pohybu, dokud nedojde k úplnému zastavení kotouče. Nikdy se nepokoušejte vyjmout řezný kotouč z řezu, je-li tento kotouč v pohybu, protože by mohlo dojít k zpětnému rázu. Přezkoumejte situaci a proveďte opravnou akci, abyste eliminovali příčinu zabloko- vání kotouče.

Nezahajujte znovu řez, nachází-li se kotouč v obrobku. Počkejte, dokud kotouč nedosáhne maximálních otáček a opatrně jej zaveďte do řezu. Dojde-li k opětovnému spuštění nářadí v řezu, kotouč se může zaseknout, vyskočit z řezu nebo může dojít k zpětnému rázu.

Rozměrné panely nebo příliš velké obrobky si podepřete, abyste minimalizovali riziko přivření kotouče a zpětného rázu. Velké obrobky mají tendenci se působením vlastní hmotnosti prohý- bat. Podpěry musí být umístěny pod obrobkem v blízkosti čáry řezu a v blízkosti okrajů obrobku na obou stranách kotouče.

Buďte velmi opatrní při provádění ponorných řezů do stávajících stěn nebo do jiných ploch, za které nevidíte. Přesahující část kotouče může přeřezat plynové nebo vodovodní potrubí, elektrické vedení nebo předměty, které mohou způsobit zpětný ráz. DALŠÍ BEZPEČNOSTNÍ POKYNY PRO PRÁCE S

Bezpečnostní varování specifi cká pro práce s drátě- nými kotouči: a) Uvědomte si, že z kartáče dochází k uvolňování jednotlivých štětin i při běžném provozu. Nepře- těžujte štětiny kartáče vyvíjením nadměrného tlaku na kartáč. Štětiny drátěného kartáče mohou snadnou proniknout oděvem nebo po- kožkou. b) Před použitím nechejte kartáče alespoň jednu minutu v chodu na maximálních otáčkách. Bě- hem této doby nesmí před kartáčem nebo v jeho ose stát žádné osoby. Během této doby budou z kartáče odmršťovány uvolněné štětiny nebo dráty. c) Nasměrujte odmršťované části z rotujícího drá- těného kartáče směrem od vás. Malé částečky a drobné fragmenty drátů mohou být při použití těchto kartáčů odmršťovány vysokou rychlosti a mohou pronikat do pokožky.

POKYNY PRO NABÍJEČKU

Zamýšlené použití Nabíjejte pouze nabíjecí baterie (akumulátory). Ostatní typy akumulátorů mohou prasknout a způ- sobit zranění a poškození.

Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslo- vými nebo duševními schopnostmi, nebo s ne- dostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o správném používání b) Děti musí být pod dozorem, aby si s tímto nářa- dím nehrály c) Nenabíjejte baterie, které nejsou k nabíjení určeny! d) Během nabíjení musí být akumulátory umístěny na dobře větraném místě!

Vestavěné akumulátory smí vyjmout za účelem likvidace pouze kvalifi kovaná osoba. Otevřením krytu pláště může dojít ke zničení elektrického nářadí. Chcete-li vyjmout akumulátor z elektrického nářadí, podržte stisknuté tlačítko zapnuto/vy- pnuto (5), dokud se akumulátor zcela nevybije. Odšroubujte šrouby na plášti a sejměte kryt pláště, abyste mohli akumulátor vyjmout. Abyste předešli zkratu, odpojte konektory na akumuláto- ru jeden po druhém a poté izolujte póly. I po úpl- ném vybití akumulátor stále obsahuje zbytkovou kapacitu, která se může uvolnit v případě zkratu. Elektrická bezpečnost Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko způsobení požáru, úrazu elektrickým prou- dem nebo zranění osob. Prostudujte si následující bezpečnostní pokyny.112

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku. Vaše nářadí je opatřeno dvojitou izolací, a proto není nutné použití uzemňovacího vodiče.

2. INFORMACE O ZAŘÍZENÍ

Použití v souladu s určením Toto elektrické nářadí je určeno k tomu, aby bylo pou- žíváno jako bruska, drátěný kartáč, leštička, řezbářské nářadí nebo rozbrušovačka. Toto kombinované nářadí je ideální pro práce s materiály, jako jsou dřevo, plasty, kámen, hliník, mosaz a ocel. Vždy používejte správné příslušenství a vhodně nastavené otáčky. TECHNICKÉ ÚDAJE Model č. CT503DC Akumulátor 4 V Li-Ion 600 mAhDoba nab ení akumulátoru 2 hodinyMaximální průměr kotouče Ø35 mmMaximální průměr vrtáku Ø 2,3 mmOtáčky naprázdno 5000/10000/15000/minKapacita sklíčidla 2,3 mmHmotnost 0,1 kgLpa (akustický tlak) 79 + 3 dB(A)Lwa (akustický výkon) 90 + 3 dB(A)Vibrace 1,177 +1,5 m/s

Úroveň vibrací Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích. - použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušen- stvím může značně zvýšit působení vibrací.

• doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit. Chraňte se před působením vibrací prováděním řád- né údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem. POPIS Čísla v následujícím textu odkazují na obrázky na stranách 2 až 4.

1. Upínací sklíčidlo

2. Zajištění hřídele

3. Tlačítko zap/vyp a tlačítko nastavení rychlosti

5. Indikátor nabíjení

Před montáží pracovního příslušenství se vždy ujistěte, zda je nářadí vypnuto. Varování! Při výměně příslušenství zatlačte nové příslušenství do upínacího pouzdra (sklíčidla) co nejhlouběji, abyste minimalizo- vali jeho házení a nevyvážení. Nasazení příslušenství (Obr. B) Stiskněte a držte tlačítko zajištění hřídele (2). Manuálně povolte kleštinu (1). Vložte pracovní příslušenství na určené místo. Při utahování kleštiny (1) stiskněte tlačítko zajištění vřetena (2). Je-li motor v chodu, netiskněte zajišťovací tlačítko hřídele.

Zapněte nářadí stisknutím tlačítka zapnuto/vypnuto (3). Druhým stisknutím tlačítka zap/vyp (3) stroj nastaví rychlost 2, třetím stisknutím stroj nastaví rychlost 3. Čtvrtým stisknutím tlačítka zap/vyp (3) se stroj vypne. Nepokládejte nářadí, je-li motor ještě v chodu. Nepokládejte nářadí na zaprášený povrch. Do mechanismu by se mohly dostat částice prachu. Příliš vysoké zatížení tohoto nářadí při nízkých otáčkách může způsobit přepálení jeho motoru. Před prvním použitím musí být akumulátor nabit.CS

Nabíjení zařízení (pomocí nabíječky)

• Zapojte kabel nabíječky (6) (je součástí dodávky) do adaptéru (není součástí dodávky).

• Připojte kabel nabíječky (6) do zařízení. (obr. J)

• Připojte zástrčku nabíječky do elektrické zásuvky a chvíli počkejte. Kontrolka nabíječky (5) se rozsvítí a bude zobrazovat stav nabíjení. LED Stav nab ečky Červená Probíhá nab ení akumulátoru Zelená Nab ení akumulátoru dokončeno, akumulátor je zcela nabit

• Jakmile bude akumulátor zcela nabit, vypojte zástrčku kabelu nabíječky ze síťové zásuvky a odpojte malou zástrčku ze zařízení. Držení a vedení nářadí (Obr. C)

• Pro přesné práce (rytecké práce): tužkový úchop (C1)

• Pro hrubé práce (broušení): nožový úchop (C2)

• Potřebujete-li nářadí udržovat v rovnoběžné po- loze vzhledem k pracovnímu povrchu (například při použití rozbrušovacího kotouče): obě ruce a golfový úchop (C3) Optimální použití kombinovaného nářadí a jeho příslušenství (obr. A) Používejte správné otáčky zaručující optimální po- užití příslušenství. Podle níže uvedeného přehledu „Doporučené nastavení otáček“ zvolte správné otáčky, vycházejte při tom z opracovávaného mate- riálu a typu použitého příslušenství. Tento přehled vám umožní provedení správné volby pracovního příslušenství a optimálních otáček. 3 kontrolky otáček (4) odpovídají číslům 1, 2 a 3 v přehledu „Doporučené nastavení otáček“. Nakonec nejlepším způsobem pro určení správných otáček pro práci s jakýmkoli materiálem, je provedení zkoušky na kousku odpadového materiálu.

DOPORUČENÉ NASTAVENÍ OTÁČEK

Brusná tělíska (Obr. D) Materiál Nastavení otáček Kámen, zdivo 1-2 Ocel 2-3 Hliník, mosaz 2 Plast 1-2 Plstěné kotouče a tělíska (Obr. E) Plstěný kotouč nebo plstěné tělísko je nutné na- šroubovat na upínací stopku. Materiál Nastavení otáček Ocel 2-3 Hliník, mosaz 2 Plast 2-3 Brusné pásy a kotouče (brusný kotouč není sou- částí dodávky) (obr. F) Materiál Nastavení otáček Dřevo 3 Ocel 1-2 Hliník, mosaz 2 Plast 1-2 Štětinový kartáč (Obr. G) Materiál Nastavení otáček Kámen, zdivo 2 Hliník, mosaz 2 Vysokorychlostní fréza, diamantový kotoučový hrot a vrták (Obr. H) Materiál Nastavení otáček Kámen, zdivo 3 Ocel 2 Hliník, mosaz 3 Plast 1-2 Brusný kotouč (kotouč není součástí dodávky) (obr.I) Materiál Nastavení otáček Ocel 2-3 Hliník, mosaz 2 Plast 1-2114

Před prováděním údržby motoru se ujistěte, zda je stroj odpojen od napájecího napětí. Udržujte větrací drážky na zařízení čisté, abyste zabránili přehřátí motoru. Pravidelně čistěte kryt stroje měkkým hadrem, pokud možno po každém použití. Dbejte na to, aby nebyly větrací drážky zaneseny prachem a jinými nečistotami. Nemů- žete-li nečistoty odstranit, použijte měkký hadřík navlhčený v mýdlovém roztoku. Nikdy nepoužívejte rozpouštědla, jako jsou benzín, líh, čpavek atd., protože tato rozpouštědla mohou poškodit plastové díly. Čistěte prosím toto nářadí ihned po použití.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácí- ho odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo fi rmu VONROC. Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskyto- vanou společností, ať už výslovnou nebo předpo- kládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevy- hovujících jednotek nebo dílů. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změ- něny bez předchozího upozornění.TR
