CT503DC - Narzędzia wielofunkcyjne Vonroc - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI CT503DC Vonroc

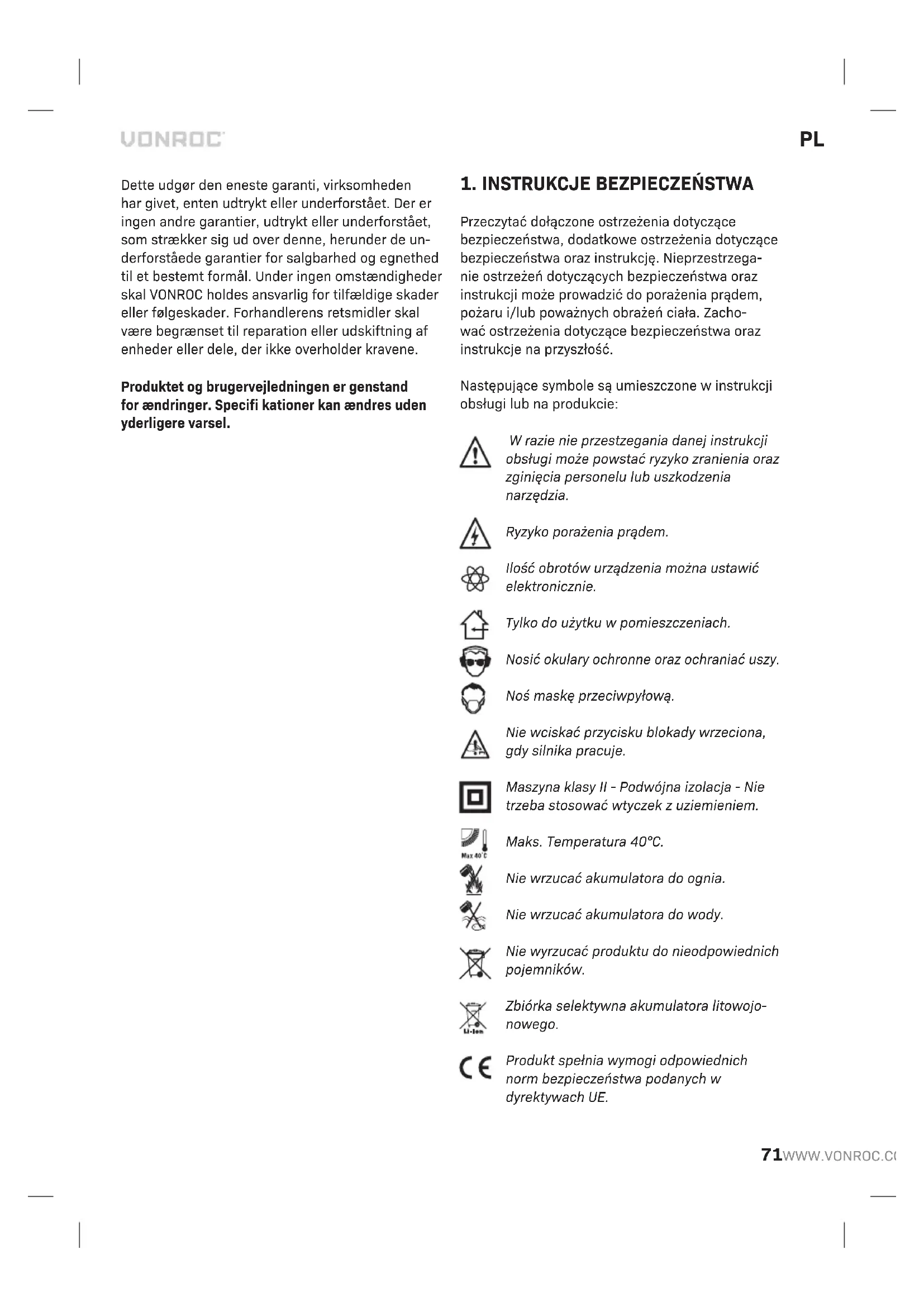

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzega- nie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zacho- wać ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: W razie nie przestzegania danej instrukcji obsługi może powstać ryzyko zranienia oraz zginięcia personelu lub uszkodzenia narzędzia. Ryzyko porażenia prądem. Ilość obrotów urządzenia można ustawić elektronicznie. Tylko do użytku w pomieszczeniach. Nosić okulary ochronne oraz ochraniać uszy. Noś maskę przeciwpyłową. Nie wciskać przycisku blokady wrzeciona, gdy silnika pracuje. Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem. Maks. Temperatura 40°C. Nie wrzucać akumulatora do ognia. Nie wrzucać akumulatora do wody. Nie wyrzucać produktu do nieodpowiednich pojemników. Zbiórka selektywna akumulatora litowojo- nowego. Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.72

CZEŃSTWA UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń. Zachowajponiższe instrukcje. Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektro- narzędzi akumulatorowych działających na baterie (bezprzewodowych).

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złe oświetlenie mogą z łatwością doprowadzić do wypadku. b) Nie korzystaj z elektronarzędzi akumulatoro- wych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektro- narzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów. c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urzą- dzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo związane z elektrycznością

a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfi kować wtyczki w jakikolwiek sposób. Nie należy uży- wać adapterów, które uziemiają elektronarzę- dzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfi kacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem. b) Należy unikać bezpośredniego kontaktu fi zycz- nego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione. c) Nie należy wystawiać elektronarzędzi akumu- latorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem. d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odle- głości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem. e) Podczas korzystania z elektronarzędzia akumu- latorowego na wolnym powietrzu, należy uży- wać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem. f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prą- dowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osoby obsługującej urządzenie

a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmęczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała. b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyło- wa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obra- żeń ciała. c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozy- cji „wyłączony”. Przenoszenie elektronarzędzi z palcem na przełączniku lub włączonych elektro- narzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki. d) Przed włączeniem elektronarzędzia akumulato- rowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawienie klu- cza zamocowanego na jednej z części obroto-PL

wych urządzenia może spowodować powstanie obrażeń ciała. e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równo- wagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wcią- gnięte przez części ruchome. g) Jeśli w urządzeniu przewidziano elementy słu- żące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia. h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowa- ła nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Obsługa i konserwacja elektronarzędzi akumu-

latorowych a) Urządzenia nie należy przeciążać. Należy korzy- stać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie. b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy. c) Przed przystąpieniem do regulowania elektrona- rzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu prze- chowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia. d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stanowią zagrożenie. e) Elektronarzędzia akumulatorowe należy utrzymy- wać w dobrym stanie technicznym. Należy spraw- dzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również spraw- dzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użyt- kowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń. f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, ist- nieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować. g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniej- szymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych. h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzę- dziem i panowanie nad nim w nieoczekiwanych sytuacjach.

5) Użytkowanie i konserwacja urządzenia zasila-

nego akumulatorkami a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków. b) Należy używać jedynie akumulatorków przezna- czonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru. c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów meta- lowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodo- wać zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar. d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. Wrazie przypadkowego kontaktu przemyć74

skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia. e) Nie używać uszkodzonego ani zmodyfi kowa- nego akumulatora lub narzędzia. Uszkodzone lub zmodyfi kowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała. f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej tempe- ratury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F“. g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwięk- szyć ryzyko pożaru.

a) Zlecać serwisowanie elektronarzędzie wykwa- lifi kowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elek- tronarzędzia. b) Nigdy nie serwisować uszkodzonych akumu- latorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autory- zowany serwis.

SZCZEGÓŁOWE INSTRUKCJE BEZPIECZEŃ

STWA a) To elektronarzędzie jest przeznaczone do użyt- ku w roli narzędzia do szlifowania, szlifowania drewna, szlifowania szczotką drucianą, pole- rowania, wycinania lub odcinania. Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeń- stwa, ilustracje oraz dane techniczne dołączo- ne do tego elektronarzędzia. Nieprzestrzeganie wszystkich instrukcji podanych poniżej może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. c) Nie używać akcesoriów, które nie są specjalnie przeznaczone do tego narzędzia i zalecane przez jego producenta. Fakt, że akcesorium można podłączyć do elektronarzędzia nie ozna- cza, że jego użytkowanie będzie bezpieczne. d) Znamionowe obroty akcesorium do szlifowania muszą być co najmniej równe maksymalnym obrotom podanym na elektronarzędziu. Akceso- ria do szlifowania pracujące z obrotami przekra- czającymi obroty znamionowe mogą pęknąć i rozlecieć się na kawałki. e) Zewnętrzna średnica i grubość akcesorium mu- szą mieścić się w zakresie dopuszczalnym dla elektronarzędzia. Akcesoria o nieodpowiednich rozmiarach nie mogą być poprawnie kontrolo- wane. f) Rozmiar otworu tarczy, bębna do szlifowania i innych akcesoriów musi pasować do wrzeciona lub tulei zaciskowej elektronarzędzia. Akce- soria nie pasujące do elementów mocujących elektronarzędzia będą pracować niewyważone, nadmiernie drgać i mogą prowadzić do utraty panowania nad elektronarzędziem. g) Tarcze montowane na trzpieniu, bębny do szli- fowania, tarcze tnące i inne akcesoria muszą zostać całkowite włożone w tuleję lub uchwyt. Jeśli trzpień będzie zamocowany za słabo i/lub tarcza będzie za bardzo wystawać, zamontowa- na tarcza może się poluzować i zostać wyrzuco- na z wysoką prędkością. h) Nie używać uszkodzonych akcesoriów. Przed każdym użyciem sprawdzać akcesoria, takie jak tarcze ścierne, pod kątem pęknięć i odła- mań, takie jak bębny do szlifowania pod kątem pęknięć, rozerwania lub nadmiernego zużycia, a szczotki druciane pod kątem luźnych lub pękniętych drutów. Jeśli elektronarzędzie lub akcesorium zostanie upuszczone, spraw- dzić pod kątem uszkodzeń lub zamocować nieuszkodzone akcesorium. Po sprawdzeniu i zamocowaniu akcesorium ustawić własne ciało oraz osoby postronne z dala od płaszczyzny obrotów akcesorium obrotowego i uruchomić elektronarzędzie z maksymalnymi obrotami bez obciążenia na minutę. Uszkodzone akcesoria zwykle rozpadają się w czasie takiego testu.

i) Nosić środki ochrony osobistej. W zależności

od zastosowania stosować tarczę chroniącą twarz lub ochronne okulary. W razie potrzeby nosić maskę przeciwpyłową, ochronniki słuchu, rękawice i roboczy fartuch, zatrzymujący małe elementy cierne lub drobne kawałki obrabia- nego przedmiotu. Środki ochrony oczu muszą być w stanie zatrzymać wyrzucone w powietrze odłamki powstające podczas różnych prac. Maska przeciwpyłowa lub oddechowa musi byćPL

w stanie fi ltrować cząstki powstające podczas wykonywanej pracy. Przedłużona ekspozycja na hałas o wysokim natężeniu może powodować utratę słuchu. j) Osoby postronne muszą znajdować się w bezpiecznej odległości od obszaru pracy. Każda osoba wchodząca w obszar pracy musi mieć na sobie środki ochrony osobistej. Kawałki obrabianego przedmiotu lub pękniętego akce- sorium mogą zostać wyrzucone w powietrze i spowodować obrażenia ciała poza bezpośred- nim obszarem pracy. k) Trzymać narzędzie tylko za izolowane po- wierzchnie do chwytania podczas wykonywania prac, podczas których osprzęt tnący może ze- tknąć się z ukrytym okablowaniem. Zetknięcie się osprzętu tnącego z przewodem pod napię- ciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem. l) Zawsze mocno trzymać narzędzie w ręce (rękach) podczas jego uruchamiania. Reakcyjny moment obrotowy silnika rozpędzającego się do pełnej prędkości może powodować skręcanie narzędzia. m) Używać zacisków do mocowania obrabiane- go elementu, kiedy to praktyczne. Nigdy nie trzymać małego obrabianego elementu w jednej ręce i narzędzia w drugiej ręce podczas użytkowania. Zaciśnięcie małego obrabianego elementu pozwala na używanie ręki (rąk) do panowania nad narzędziem. Okrągłe materiały, jak kołki ustalające lub rury, zwykle staczają się podczas przecinania i mogą powodować utknię- cie końcówki lub jej odskoczenie w kierunku użytkownika. n) Umieszczać przewód zasilania z dala od obracających się akcesoriów. W razie utraty pa- nowania nad narzędziem przewód może zostać przecięty lub pochwycony, a dłoń lub ręka użyt- kownika może zostać wciągnięta w obracające się akcesorium. o) Nigdy nie odkładać elektronarzędzia, dopó- ki akcesorium całkowicie się nie zatrzyma. Obracające się akcesorium może zaczepić o powierzchnię i wyrwać elektronarzędzie z rąk użytkownika. p) Po wymianie końcówki lub przeprowadze- niu regulacji dopilnować, aby nakrętka tulei, uchwyt lub inne urządzenia regulacyjne były mocno dokręcone/ dociśnięte. Luźne urzą- dzenia regulacyjne mogą się nagle przesunąć, powodując utratę panowania nad narzędziem i nagłe wyrzucenie luźnych obracających się komponentów. q) Nie włączać elektronarzędzia podczas prze- noszenia go u boku. Przypadkowy kontakt z obracającym się akcesorium może spowodować zaczepienie ubrania, wciągając akcesorium w ciało użytkownika. r) Regularnie czyścić otwory wentylacyjne elek- tronarzędzia. Wentylator silnika wciąga pył do wnętrza obudowy, a nadmierne nagromadzenie się opiłków metalu może powodować zagroże- nia elektryczne. s) Nie używać elektronarzędzia w pobliżu mate- riałów łatwopalnych. Iskry mogą spowodować ich zapłon. t) Nie używać akcesoriów wymagających płyn- nych chłodziw. Użycie wody lub innego płyn- nego chłodziwa może spowodować porażenie prądem. Ostrzeżenia dotyczące odrzutu itp Odrzut to nagła reakcja na zablokowanie lub zacze- pienie się obracającej się tarczy, paska do szlifowa- nia, szczotki lub innego akcesorium. Ściśnięcie lub zaczepienie powoduje nagłe utknięcie obracającego się akcesorium, co z kolei prowadzi do utraty pano- wania nad elektronarzędziem i odrzucenia go w kie- runku przeciwnym do kierunku obrotów akcesorium. Na przykład, jeśli tarcza ścierna zostanie zaczepiona lub ściśnięta przez obrabiany przedmiot, krawędź tarczy wchodząca w miejsce ściśnięcia może zagłę- bić się w powierzchnię materiału, powodując wysko- czenie lub wyrzucenie tarczy. Tarcza może wyskoczyć w kierunku operatora lub od operatora, w zależności od kierunku ruchu tarczy w momencie ściśnięcia. Tarcze ścierne mogą także pękać w takich okoliczno- ściach. Odrzut jest rezultatem błędnego użytkowania elektronarzędzia i/lub stosowania błędnych metod bądź warunków pracy i można go unikać, stosując środki ostrożności opisane poniżej. a) Utrzymywać silny chwyt elektronarzędzia i ustawiać ciało oraz ramię tak, aby móc stawić opór sile odrzutu. Operator może kontrolować siły odrzutu, przestrzegając odpowiednich środ- ków ostrożności. b) Zachować szczególną ostrożność podczas pra- cy z rogami, ostrymi krawędziami itp. Unikać odbijania i zaczepiania akcesorium. Rogi, ostre krawędzie lub odbicia często powodują utyka-76

nie obrotowego akcesorium i utratę panowania nad narzędziem albo odrzut. c) Nie mocować zębatych tarcz. Takie tarcze powodują częsty odrzut i utratę panowania. d) Zawsze wprowadzać końcówkę w materiał w kierunku zgodnym z kierunkiem opuszczania materiału przez krawędź skrawającą (kierunek wyrzucania wiórów/ opiłków). Wprowadzanie narzędzia w błędnym kierunku spowoduje, że krawędź skrawająca będzie się podnosić i wy- skakiwać z obrabianego elementu, pociągając narzędzie w kierunku posuwu. e) Podczas korzystania z obrotowych pilników, tarcz odcinających, ostrzy ze stali szybkotną- cych lub z węglika wolframu, zawsze solid- nie mocować obrabiany element zaciskami. Takie tarcze utykają i odskakują, jeśli zostaną delikatnie przechylone w rowki. Kiedy dojdzie do utknięcia tarczy odcinającej, sama tarcza zwykle pęka. Kiedy dojdzie do utknięcia obro- towego pilnika, tarczy odcinającej, ostrza ze stali szybkotnącej lub z węglika wolframu, takie narzędzie może wyskoczyć z rowka i spowodo- wać utratę panowania nad narzędziem.

Szczególne ostrzeżenia dotyczące bezpieczeństwa dla szlifowania i odcinania szlifi erką: a) Używać tylko rodzajów tarcz zalecanych dla elektronarzędzia i przeznaczonych do wybra- nego zastosowania. Na przykład: nie szlifować bokiem tarczy do odcinania. Tarcze do odcina- nia ściernego są przeznaczone do szlifowania obwodowego, a siła działająca na te tarcze z boku może powodować ich rozpad. b) W przypadku gwintowanych ściernych koń- cówek stożkowych i cylindrycznych stosować wyłącznie nieuszkodzone trzpienie tarczy z kołnierzami bez podcięcia o prawidłowym rozmiarze i prawidłowej długości. Prawidłowe trzpienie ograniczają ryzyko pęknięcia. c) Nie blokować tarczy odcinającej ani nie stoso- wać nadmiernego nacisku. Nie podejmować prób wykonywania cięcia o nadmiernej głębo- kości. Przeciążenie tarczy zwiększa obciążenie i ryzyko skręcenia lub utknięcia tarczy w miejscu cięcia oraz ryzyko odrzutu lub pęknięcia tarczy. d) Nie ustawiać ręki w jednej linii i za obrotową tarczą. Kiedy tarcza w miejscu pracy porusza się w kierunku od ręki operatora, możliwy odrzut może pchnąć obracającą się tarczę i elektronarzędzie bezpośrednio w operatora. e) Kiedy tarcza utyka, jest ściskana lub w razie przerwania cięcia z jakiegoś powodu, wyłączać elektronarzędzie i trzymać je nieruchomo, aż do całkowitego zatrzymania tarczy. Nigdy nie pró- bować wyjmować tarczy do odcinania z miejsca cięcia, gdy tarcza się porusza, bo w przeciw- nym razie może dojść do odrzutu. Sprawdzić i usunąć przyczynę utykania lub ściskania tarczy.

Nie wznawiać cięcia, gdy tarcza jest w obrabia- nym przedmiocie. Pozwolić tarczy na osiągnię- cie pełnych obrotów i ostrożnie ponownie wpro- wadzić ją w miejsce cięcia. Tarcza może utykać, unosić się z miejsca cięcia albo powodować odrzut, jeśli elektronarzędzie zostanie urucho- mione ponownie z tarczą w miejscu cięcia. g) Podpierać panele lub zbyt duże obrabiane przedmioty, aby ograniczyć ryzyko utykania tarczy i odrzutu. Duże obrabiane przedmioty często opadają pod własnym ciężarem. Umie- ścić podpory pod obrabianym przedmiotem w pobliżu linii cięcia i w pobliżu krawędzi obrabia- nego przedmiotu po obu stronach tarczy. h) Zachować szczególną ostrożność podczas wykonywania cięcia „kieszeniowego” (wci- nania się) w istniejących ścianach lub innych zasłoniętych miejscach. Wystająca tarcza może przeciąć rury z gazem lub wodą, przewody elek- tryczne lub obiekty mogące powodować odrzut.

DRUCIANĄ Informacje dotyczące bezpieczeństwa szczotko- wania szczotką drucianą: a) Pamiętać, że kawałki drutu szczotki są z niej wyrzucane nawet podczas normalnej pracy. Nie przeciążać drutów, nadmiernie dociskając szczotkę. Druty ze szczotki mogą z łatwością przebić lekką odzież i/lub skórę.

Przed użyciem szczotki drucianej pozwolić, aby pracowała z prędkością obrotową przez co naj- mniej minutę. W tym czasie nikt nie może stać w jednej linii ze szczotką ani przed nią. Luźne druty zostaną wyrzucone podczas tego czasu. c) Kierować strumień usuwanego materiału z wirującej szczotki drucianej z dala od siebie. Małe cząsteczki i drobne fragmenty drutu mogą być wyrzucane z wysoką prędkością podczas korzystania z takich szczotek i wbić się w skórę.PL

DOTYCZY ŁADOWARKI Przeznaczenie Ładować wyłącznie akumulatora, a nie baterie jednorazowego użytku. Baterie mogą pękać, powo- dując obrażenia ciała i uszkodzenia mienia. a) Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fi zycznych, czuciowych lub umy- słowych albo nie posiadające doświadczenia i wiedzy, chyba że zostały one odpowiednio poinstruowane i są pod nadzorem. b) Dzieciom nie wolno pozwalać bawić się urzą- dzeniem c) Nie ładować zwykłych baterii! d) Podczas ładowania akumulatory muszą znajdo- wać się w dobrze wentylowanym miejscu! e) Wbudowane akumulatory wolno wyjmować tylko i wyłącznie przez wykwalifi kowany per- sonel w celu ich utylizacji. Otwieranie skorupy obudowy może spowodować trwałe uszkodze- nie elektronarzędzia. Aby wyjąć akumulator z elektronarzędzia, należy wielokrotnie urucha- miać włącznik/wyłącznik (5), aby spowodować całkowite wyładowanie się akumulatora. Wykrę- cić śruby z obudowy i zdjąć skorupę obudowy, aby wyjąć akumulator. Aby uniknąć zwarcia we- wnętrznego akumulatora, jego przyłącza należy oddzielnie odłączać, izolując po kolei wszyst- kie bieguny. Także w przypadku całkowitego wyładowania, w akumulatorze znajduje się tzw. ‘pozostała pojemność’, która może doprowadzić do zwarcia. Bezpieczeństwo związane z elektryczn ością Pod czas wykorzystania urządzenia elektrycznego należy zawsze przestrzegać odpowiednie przepisy bezpieczeństwa, które są ważne w Waszym kraju w celu zmniejszenia ryzyka pożaru, porażenia prądem elektrcznym oraz zranienia personelu. Sprawdzić, czy napięcie sieciowe jest zgodne z parametrami na tabliczce znamionowej. II klasy – Izolacja podwójna – Wasze gniazdo nie potrzebuje uziemenia.

2. INFORMACJE O MASZYNIE

Przeznaczenie To elektronarzędzie jest przeznaczone do użytku w roli narzędzia do szlifowania, szlifowania drewna, szlifowania szczotką drucianą, polerowania, wyci- nania lub odcinania. To wielofunkcyjne narzędzie doskonale nadaje się do obróbki materiałów, takich jak drewno, tworzywa sztuczne, kamień, alumi- nium, mosiądz i stal. Zawsze używać odpowiednich akcesoriów i ustawień prędkości. DANE TECHNICZNE Model No. CT503DC Akumulator 4V litowo-jonowy 600mAhCzas ładowania akumulatora 2 godzinyMaksymalna średnica tarczy Ø35 mmMaksymalna średnica wiertła Ø2,3 mmLiczba obrotów, bez obciązenia 5000/10000/15000/minGniazdo na akcesoria 2,3 mmMasa 0,1 kgLpa halas (ciśnienie) 79+3 dB(A)Lwa halas (natezenie) 90+3 dB(A)Wibracje 1.177+1,5 m/s

Poziom wibracji Poziom emisji wibracji podany na końcu tej instruk- cji został zmierzony zgodnie z testem standary- zowanym podanym w EN60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań. - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia. - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia. Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakłada- nie rękawic i właściwą organizację pracy. OPIS Liczby w tekście odnoszą się do rysunków na stronach 2-4.78

2. Blokada wrzeciona

3. Włącznik i przycisk regulacji prędkości

4. Kontrolki szybkości

5. Kontrolka ładowania

Przed zamontowaniem akcesorium zawsze dopilnować, aby narzędzie było wyłączone. Ostrzeżenie! Podczas wymiany akcesoriów akcesoria proszę wkładać do tulei zaciskowej możliwie jak najgłębiej, w celu maksymalnego ograniczenia niebezpieczeń- twa uwolnienia akcesoriów i uniknięcia nie równomiernego zrównoważenia. Montowanie akcesorów (Fig. B) Przycisnąć i przytrzymać przycisk blokady wrzecio- na (2). Wykręcić uchwyt z tuleją zaciskową (1) ręką. Włożyć akcesorium na miejsce. Trzymać wciśnięty przycisk blokady wrzeciona (2), dokręcając uchwyt z tuleją zaciskową (1). Nie wciskać przycisku blokady wrzeciona, gdy silnika pracuje.

Włączyć narzędzie, wciskając włącznik (3). Ponowne wciśnięcie włącznika (3) spowoduje przestawienie narzędzia na 2. bieg, a naciśnięcie włącznika po raz trzeci spowoduje przestawienie narzędzia na 3. bieg. Wciśnięcie włącznika (3) po raz czwarty spowoduje wyłączenie narzędzia. Nie odkładać narzędzia, gdy jego silnik nadal pracuje. Nie kłaść narzędzia na po- wierzchni zapylonej. Cząsteczki kurzu lub pyłu mogą przedostać się do mechanizmów wewnętrznych. Przy malych prędkościach zbytnie obciążenie Narzędzie wielofunkcyjnemoże doprowadzić do przepalenia silnika. Akumulator należy naładować przed pierwszym użyciem. Ładowanie akumulatora (ładowarką)

• Podłączyć kabel ładowania (6) (dołączony) do zasilacza (nie dołączony).

• Podłączyć kabel ładowania (6) do narzędzia. (rys. J)

• Podłączyć ładowarkę do gniazdka i poczekać chwilę. Kontrolka ładowania (5) zaświeci się, informując o stanie ładowania. Dioda LED Stan ładowarkiCzerwona Ładowanie akumulatora w tokuZielonaŁadowanie akumulatora zakończone akumula-tor całkowicie naładowany
• Po całkowitym naładowaniu akumulatora wyjąć wtyczkę ładowarki z gniazdka i wyjąć małą wtyczkę z urządzenia. Trzymanie i prowadzenie narzędzia (Fig. C)

• Do prac precyzyjnych (grawerowanie): uchwyt długopisowy (C1)

• Do prac zgrubnych (szlifowanie): uchwyt nożo- wy (C2)

• Kiedy konieczne jest utrzymywanie narzędzia równolegle do obrabianej powierzchni (np. używanie tarczy odcinającej): Oburęczny chwyt golfowy (C3) Optymalne korzystanie z narzędzia wielofunkcyjne- go i akcesoriów (Fig. A) Aby zapewnić optymalne wykorzystanie akceso- riów, używać prawidłowego prędkości obrotowej. Patrz opis „Zalecane ustawienie prędkości” poni- żej, aby określić prawidłową prędkość w zależności od obrabianego materiału i rodzaju używanego akcesorium. Ten przegląd pozwala na wybór wła- ściwego akcesorium i optymalnej prędkości. 3 kontrolek prędkości (4) odpowiada liczbom 1, 2, i 3 w opisie „Zalecane ustawienie prędkości”. Ostatecz- nie najlepszym sposobem stwierdzenia optymalnej prędkości obrotowej do pracy z każdym materiałem jest poćwiczenie na jego niepotrzebnym kawałku.

ZALECANE USTAWIENIE PRĘDKOŚCI

Kamienie szlifi erskie (Fig. D) Material Prędkość Kamień, muzla 1-2Stal 2-3Aluminium, miedż 2Plastik 1-2PL

Tracze fi lcowe i końcówki (Fig. E) Tarcze fi lcowe i końcówki należy wkręcać w trzpień. Material Prędkość Stal 2-3 Aluminium, miedż 2 Plastik 2-3 Szlifowanie zespoły i płyty (Fig. F) Material Prędkość Drewno 3 Stal 1-2 Aluminium, miedż 2 Plastik 1-2 Szczotka szczecinowa (Fig. G) Material Prędkość Kamień, muzla 2 Aluminium, miedż 2 Frez, końcówka do grawerowania i wiertło (Fig. H) Material Prędkość Kamień, muzla 3 Stal 2 Aluminium, miedż 3 Plastik 1-2 Tarcza ścierna (tarcza nie dołączona) (rys. I) Material Prędkość Stal 2-3 Aluminium, miedż 2 Plastik 1-2

Przed konserwacją silnika, upewnij się, czy przyrząd nie jest włączony i czy jest odłączony z sieci. Otwory wentylacyjne urządzenia należy czyścić w celu uniknięcia przegrzania się silnika. Osłonę urzą- dzenia należy czyścić regularnie miękką szmatką (najlepiej po każdym użyciu). Otwory wentylacyjne trzymaj z dala od pyłu i brudu. Jeśli nie można usunąć brudu, wtedy należy zastosować miękką szmatką namoczoną w wodzie z mydłem. Nigdy nie używać rozpuszczalników takich jak benzyna alko- hol, woda amoniakalna, itp. Tego rodzaju rozpusz- czalniki mogą zniszczyć plastikowe części. ŚRODOWISKO Uszkodzone oraz /lub wybrakowane urządzenie elektryczne lub elektroniczne musi być utylizowane w odpowiedni sposób. Tylko dla krajów Komisji Europejskiej Nie wolno wyrzucać elektronarzędzi do domowych śmietników. Zgodnie z Dyrektywą Europejską nr 2012/19/EU dotyczącą Utylizacji Wyposażenia Elektrycznego i Elektronicznego i jej wdrożeniem w krajowe prawo, nieużywane elektronarzędzia należy gromadzić oddzielnie i utylizować w sposób przyjazny dla środowiska. GWARANCJA Produkty VONROC są wytwarzane zgodnie z najwyż- szymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfi kacje na- rzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;

• Narzędzie było używane niezgodnie z przezna- czeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa i nie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przy- padku fi rma VONROC nie ponosi odpowiedzialności80

za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i podręcznik użytkownika może ulec zmianom. Dane techniczne mogą ulec zmianie bez obowiązku powiadamiania użytkownika.
