MANUAL DE UTILIZADOR CT503DC Vonroc

PER IL FUNZIONAMENTO DELLE SPAZZOLE

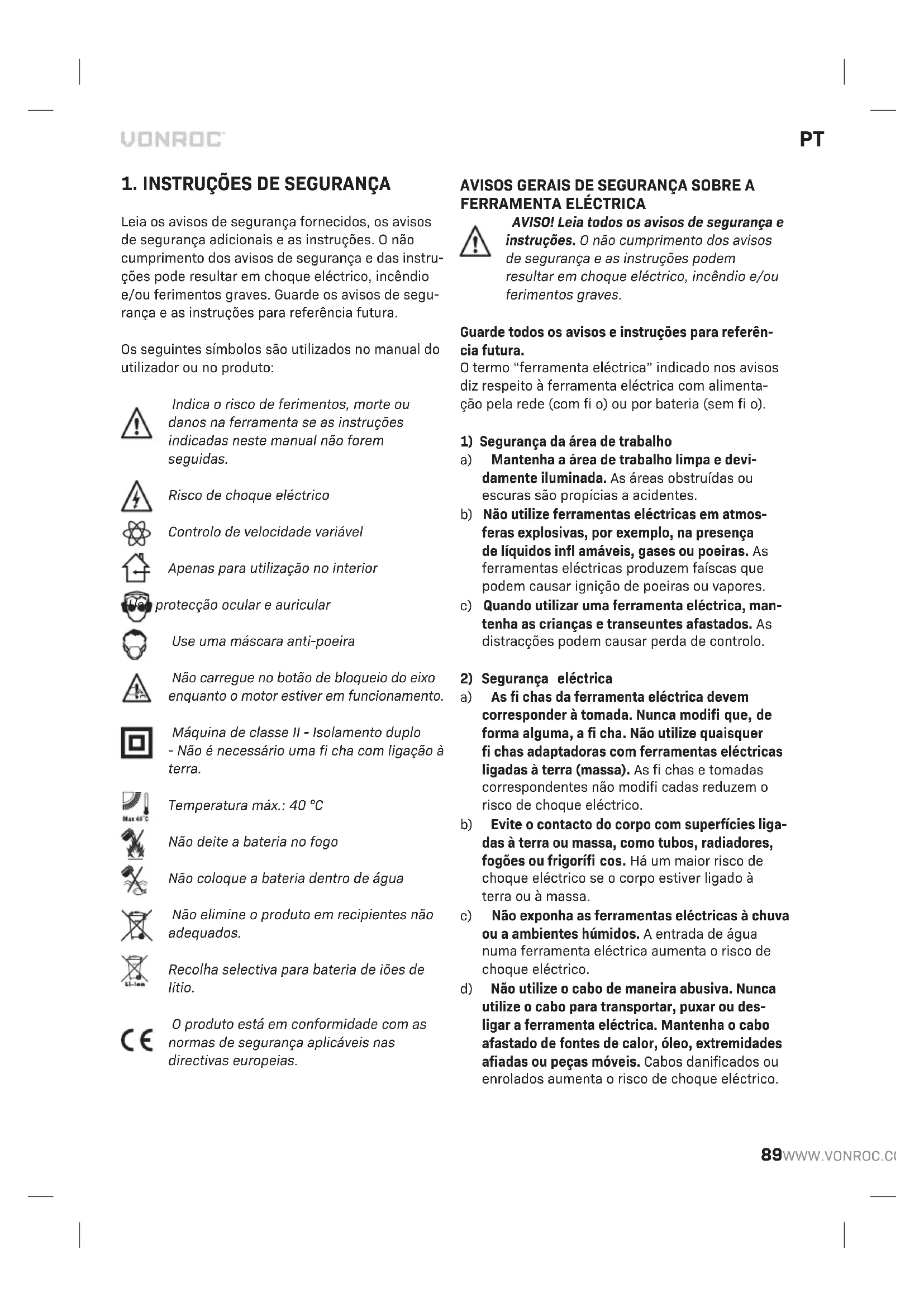

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instru- ções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segu- rança e as instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico Controlo de velocidade variável Apenas para utilização no interior Use protecção ocular e auricular Use uma máscara anti-poeira Não carregue no botão de bloqueio do eixo enquanto o motor estiver em funcionamento. Máquina de classe II - Isolamento duplo - Não é necessário uma fi cha com ligação à terra. Temperatura máx.: 40 °C Não deite a bateria no fogo Não coloque a bateria dentro de água Não elimine o produto em recipientes não adequados. Recolha selectiva para bateria de iões de lítio. O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. AVISOS GERAIS DE SEGURANÇA SOBRE A

FERRAMENTA ELÉCTRICA

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referên- cia futura. O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimenta- ção pela rede (com fi o) ou por bateria (sem fi o).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e devi- damente iluminada. As áreas obstruídas ou escuras são propícias a acidentes. b) Não utilize ferramentas eléctricas em atmos- feras explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, man- tenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

2) Segurança eléctrica

a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico. b) Evite o contacto do corpo com superfícies liga- das à terra ou massa, como tubos, radiadores, fogões ou frigorífi cos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa. c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou des- ligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afi adas ou peças móveis. Cabos danifi cados ou enrolados aumenta o risco de choque eléctrico.90

e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

Esteja atento, preste atenção ao que está a fazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferramen- ta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramen- ta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças. g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extrac- ção de poeiras pode reduzir os riscos inerentes.

Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta

com baterias a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capaci- dade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser contro- lada através do gatilho é perigosa e tem de ser reparada.

Retire a fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possí- vel fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança pre- ventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctri- ca seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las. e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a fer- ramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.PT

Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utiliza- ção da ferramenta eléctrica para fi ns diferen- tes dos previstos pode resultar em situações perigosas. h) Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.

5) Utilização e cuidados a ter com a ferramenta

com baterias a) Recarregue apenas com o carregador especifi - cado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incên- dio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham pilhas especifi camente concebidas. Autilização de outro tipo de baterias pode causar lesões e incêndio.

Quando não utilizar a bateria, mantenha-a afas- tada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, pa- rafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifi ca- das ou modifi cadas. As baterias danifi cadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A expo- sição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especifi cado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo es- pecifi cado pode danifi car a bateria e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser repara- da por pessoal qualifi cado e só devem ser uti- lizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência auto- rizados. INSTRUÇÕES ESPECÍFICAS DE SEGURANÇA

Esta ferramenta eléctrica foi concebida para funcionar como rebarbadora, lixadeira, escova metálica, polidor, trincha ou ferramenta de corte. Leia todos os avisos de segurança, instruções, ilustrações e especifi cações fornecidos com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo podem resultar em choque eléctrico, incêndio e/ou feri- mentos graves. c) Não utilize acessórios que não tenham sido concebidos e recomendados especifi camente pelo fabricante da ferramenta. O facto de poder instalar o acessório na ferramenta eléctrica, não garante um funcionamento seguro.

A velocidade nominal dos acessórios de rebar- bação deve ser, pelo menos, igual à velocidade máxima assinalada na ferramenta eléctrica. Os acessórios de rebarbação funcionam mais depres- sa do que à velocidade nominal e são projectados. e) O diâmetro externo e a espessura do acessório devem estar de acordo com a capacidade da ferramenta eléctrica. Os acessórios com tama- nho incorrecto não podem ser controlados de maneira adequada. f) O tamanho do eixo das rodas, rolos de lixagem ou qualquer outro acessório deve fi car ins- talado correctamente no veio ou no pinça da ferramenta eléctrica. Os acessórios que não correspondam ao equipamento de montagem da ferramenta eléctrica podem fi car desequili- brados, vibrar excessivamente e podem causar perda de controlo da ferramenta eléctrica.92

g) Os discos montados em mandris, os rolos de lixagem, ferramentas de corte ou outros acessórios devem ser inseridos totalmente

pinça ou no mandril. Se o mandril não estiver fi xado correctamente e/ou a consola do disco for demasiado comprida, o disco montado pode soltar-se e ser ejectado a uma velocidade elevada.

Não utilize acessórios danifi cados. Antes de cada utilização, inspeccione o acessórios, por exemplo, procure rachas e fendas nos discos abrasivos, rachas no rolo de lixagem, danos ou desgaste excessivo, fi os partidos ou rachados na escova metálica. Se deixar cair a ferramenta eléctrica ou os acessórios, verifi que o respecti- vo estado. Após inspeccionar e instalar um aces- sório, coloque-se a si mesmo e quaisquer outras pessoas presentes no local numa posição afas- tada do ângulo de trabalho do acessório rotativo e ligue a ferramenta eléctrica na respectiva velocidade máxima em vazio durante um minuto. Os acessórios danifi cados irão normalmente fragmentar-se durante este período de teste.

Use equipamento de protecção individual. Dependendo da operação, use uma viseira ou óculos de protecção. Conforme necessário, use uma máscara anti-poeira, protectores auditivos, luvas e um avental de ofi cina que o proteja con- tra pequenos fragmentos abrasivos ou da peça. A protecção ocular tem de ser capaz de proteger contra a projecção de detritos resultantes de várias operações. A máscara anti-pó ou um fi ltro respiratório equivalente tem de ser capaz de fi ltrar as partículas criadas pela utilização da ferramenta. A exposição prolongada a ruído de grande intensidade pode causar perda de audi- ção.

Mantenha as pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre no perímetro da área de trabalho tem de usar equipamento de protecção individual. Pode dar-se o caso de fragmentos da peça de trabalho ou de um acessório partido serem projectados para longe e causarem feri- mentos fora da área de trabalho imediata.

Segure a ferramenta eléctrica apenas pelas superfícies de fi xação isoladas quando efectuar uma operação em que o acessório de corte possa entrar em contacto com fi os ocultos. Um aces- sório de corte que entre em contacto com um fi o sob tensão eléctrica pode fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.

Segure sempre a ferramenta com fi rmeza na(s) mão(s) durante o arranque. O binário de reacção do motor, quando atinge a velocidade máxima, pode fazer com que a ferramenta torça. m) Use grampos para apoiar a peça de trabalho, sempre que for prático. Quando estiver a tra- balhar numa peça de trabalho, nunca a segure com uma mão e a ferramenta na outra mão. A fi xação de uma peça de trabalho pequena permite-lhe utilizar a(s) mão(s) para controlar a ferramenta. Os materiais redondos, como cavilhas, canos ou tubos têm tendência para rodar quando estão a ser cortados e podem fazer com que a broca fi que bloqueada ou seja projectada na sua direcção.

Afaste o cabo de alimentação do acessório rota- tivo. Se perder o controlo da ferramenta, o cabo poderá ser cortado ou fi car preso no acessório, puxando a sua mão ou o seu braço na direcção da lâmina em rotação.

Nunca pouse a ferramenta eléctrica antes de o acessório fi car completamente imobiliza- do. O acessório rotativo poderá fi car preso na superfície onde pousou a ferramenta eléctrica e puxá-la para longe das suas mãos, fazendo-o perder o controlo da mesma.

Depois de substituir as brocas ou efectuar quaisquer ajustes, assegure-se de que a porca de aperto, o mandril ou qualquer outro disposi- tivo de regulação estão apertados com fi rmeza. Se estiverem soltos, os dispositivos de regula- ção podem deslocar-se de maneira inesperada e causar perda de controlo, os componentes soltos podem ser projectados de maneira vio- lenta. q) Não ligue a ferramenta eléctrica enquanto a estiver a transportar. Um contacto acidental do acessório rotativo com a sua roupa poderá prendê-la no mesmo, puxando o acessório na direcção do seu corpo.

Limpe regularmente as aberturas de ventilação da ferramenta eléctrica. A ventoinha do motor irá puxar as partículas no interior da caixa da ferramenta e a acumulação excessiva de metal em pó poderá causar riscos eléctricos. s) Não utilize a ferramenta eléctrica perto de materiais infl amáveis. Estes materiais poderão ser infl amados por faíscas da ferramenta.PT

t) Não utilize acessórios que necessitem de lí- quidos de refrigeração. A utilização de água ou outros líquidos de refrigeração poderá resultar em electrocussão ou choque eléctrico. Recuo e avisos relacionados O efeito de recuo é uma reacção súbita resultante do aperto ou bloqueio de um disco rotativo, de uma lixa, escova ou de qualquer outro acessório. Oaperto ou bloqueio causa uma paragem rápida do acessório rotativo, o que, por sua vez, faz com que a ferramenta eléctrica seja impelida na direcção oposta à rotação do acessório. Por exemplo, se um disco abrasivo fi car preso ou for apertado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de aperto pode penetrar a superfície do material, fazendo o disco subir ou saltar da peça. O disco poderá então saltar na direcção do utilizador ou para longe do mesmo, dependendo da direcção do movimento do disco no ponto de aperto. Os discos abrasivos podem também partir-se nestas condições. O efeito de recuo é o resultado de uma utilização abusiva da ferramenta eléctrica e/ou de condições ou procedimentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas abaixo. a) Segure a ferramenta eléctrica com fi rmeza e posicione o seu corpo e o seu braço de forma a poder resistir ao efeito de coice. O operador pode controlar o efeito de recuo se forem toma- das as devidas precauções. b) Tenha especial cuidado ao utilizar a ferramenta em cantos, extremidades aguçadas, etc. Evite que o acessório salte ou fi que preso na peça de trabalho. Os cantos, as extremidades aguçadas ou o facto de o acessório rotativo saltar tendem a fazê-lo fi car preso na peça de trabalho e, con- sequentemente, a causar a perda do controlo da ferramenta ou a ocorrência do efeito de recuo. c) Não fi xe uma lâmina de serra de dentes. Estas lâminas originam frequentemente o efeito de recuo e a perda do controlo da ferramenta. d) Insira sempre a broca no material na mesma direcção da extremidade de corte está a sair do material (que está na direcção das lascas projectadas). Se segurar na ferramenta pelo lado incorrecto, isso faz com que a extremidade de corte saia da peça de trabalho e empurre a ferramenta na direcção desta inserção. e) Se utilizar limas rotativas, discos de corte, ferramentas de corte de alta velocidade ou fer- ramentas de corte de carboneto de tungsténio, fi xe sempre bem a peça de trabalho. Estes dis- cos podem fi car presos se fi carem ligeiramente inclinados na ranhura e causar o efeito de recuo. Quando um disco de corte fi ca preso, normal- mente parte-se. Quando uma lima rotativa, uma ferramenta de corte de alta velocidade ou uma ferramenta de corte de carboneto de tungsténio fi ca presa, pode saltar da ranhura e fazer com que perca o controlo da ferramenta.

INSTRUÇÕES DE SEGURANÇA ADICIONAIS

PARA OPERAÇÕES DE REBARBAÇÃO E CORTE Avisos de segurança específi cos para operações de rebarbação e corte abrasivo: a) Utilize apenas os tipos de disco recomenda- dos para a sua ferramenta eléctrica e apenas para as aplicações recomendadas. Por exem- plo, não rebarbe materiais com a parte lateral de um disco de corte. Os discos de corte abrasivo destinam-se a efectuar rebarbações periféricas, quaisquer forças laterais sobre estes discos podem estilhaçá-las.

No que respeita a fi chas e cones abrasivos roscados, utilize apenas mandris de discos não danifi cados com uma fl ange curva sem relevo de tamanho e comprimento correctos. Mandris bem instalados reduzem a probabilidade de rotura. c) Não utilize o disco de corte de forma forçada nem aplique uma pressão excessiva no mesmo. Não efectue cortes excessivamente profundos. Utilizar o disco de forma forçada aumenta a respectiva carga de trabalho e a susceptibi- lidade à torção ou ao bloqueio do mesmo no corte, bem como a possibilidade de ocorrer o efeito de recuo ou a fragmentação do disco.

Não posicione o seu corpo directamente atrás do disco rotativo. Quando o disco, no ponto da operação, estiver a afastar-se da sua mão, o possível efeito de recuo pode impelir o disco rotativo e a ferramenta eléctrica directamente contra si.

Quando o disco estiver a emperrar ou ao inter- romper um corte por qualquer razão, desligue a ferramenta eléctrica e segure-a sem se mexer até que o disco fi que completamente imobilizado. Nunca retire o disco de corte do corte enquanto o disco estiver em movimento. Caso contrário, poderá ocorre o efeito de recuo. Investigue e tome acções correctivas para eliminar a causa de aperto ou bloqueio do disco.94

Não recomece a operação de corte na peça de trabalho. Deixe o disco alcançar a velocidade máxima e continue o corte de forma cuidadosa. O disco pode fi car dobrado ou saltar da peça de trabalho ou emperrar se a ferramenta eléctrica for ligada em contacto com a peça.

Suporte quaisquer painéis ou qualquer peça de trabalho sobredimensionada para minimizar o risco de aperto do disco e ocorrência do efeito de coice. As peças de trabalho de grandes dimensões tendem a vergar sobre o seu próprio peso. Devem ser colocados apoios debaixo da peça de trabalho perto da linha de corte e da extremidade da peça a trabalho em ambos os lados do disco.

Tenha especial cuidado ao efectuar um corte directo em paredes ou noutras áreas em que não seja possível visualizar quaisquer objectos ocul- tos dentro das mesmas. O disco saliente pode cortar a canalização de gás ou água, a cablagem eléctrica ou outros objectos que podem causar o efeito de coice.

INSTRUÇÕES ADICIONAIS DE SEGURANÇA

PARA OPERAÇÕES COM ESCOVAS METÁLI CAS Avisos de segurança específi cos para operações com escovas metálicas: a) Tenha em atenção que as cerdas são projec- tadas pela escova, mesmo durante operações habituais. Não aplique uma carga excessiva na escova porque pode expor os pêlos a um esforço excessivo. As cerdas metálicas podem penetrar facilmente em roupa leve e/ou na pele. b) Aguarde pelo menos um minuto até as escovas atingirem a velocidade de funcionamento antes de utilizá-las. Durante este período, não permita que outras pessoas se coloquem à frente ou alinhadas com a escova. As cerdas ou fi os soltos são descarregados durante o período de funcionamento. c) Quando a escova metálica estiver a roda, não aponte a descarga na sua direcção. Durante a utilização destas escovas, podem ser projecta- das pequenas partículas e fragmentos de fi o a uma velocidade elevada e penetrar na sua pele.

Utilização pretendida Carregue apenas as baterias recarregáveis. Outros tipos de baterias podem rebentar, causando feri- mentos e danos.

O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução b) As crianças devem ser vigiadas, para que não brinquem com o equipamento c) Não recarregue baterias não recarregáveis! d) Durante o carregamento, as baterias devem ser colocadas em locais bem ventilados!

As baterias integradas só podem ser removidas por pessoal qualifi cado. A abertura do invólucro da caixa pode destruir a ferramenta eléctrica. Para retirar a bateria da ferramenta eléctrica, carregue no interruptor para ligar/desligar (5) até a bateria ser totalmente descarregada. Desa- perte os parafusos na caixa e retire o invólucro da caixa para retirar a bateria. Para evitar um curto-circuito, desligue cada um dos conectores na bateria e, em seguida, isole os pólos. Mesmo quando está totalmente descarregada, a bateria contém uma carga residual, que pode ser liber- tada se ocorrer um curto-circuito. Segurança eléctrica Quando utilizar máquinas eléctricas, cumpra sem- pre os regulamentos de segurança aplicáveis ao seu país para reduzir o risco de incêndio, choque eléctrico e ferimentos. Leia as seguintes instruções de segurança. Verifi que sempre se a fonte de alimentação corresponde à tensão indicada na placa sinalética. A sua máquina tem um isolamento duplo, por conseguinte não é necessário um fi o de ligação à terra.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida Esta ferramenta eléctrica foi concebida para funcionar como rebarbadora, lixadeira, escova metálica, poli- dora, trincha ou ferramenta de corte. Esta ferramenta combinada é muito adequada para trabalhar com materiais como madeira, plástico, pedra, casco de alumínio, latão e aço. Utilize sempre os acessórios e a regulação de rede adequados.PT

Modelo n.º CT503DC Bateria recarregável Iões de lítio, 4V, 600 mAhTempo de carregamento da bateria2 horasDiâmetro máximo do disco Ø 35 mmDiâmetro máximo da broca Ø 2,3 mmSem velocidade de carga 5000/10 000/15 000/minCapacidade da pinça de fi xação2,3 mmPeso 0,1 kgLpa (nível de pressão sonora) 79 + 3 dB(A)Lwa (nível de potência sonora) 90 + 3 dB(A)Vibração 1,177 + 1,5 m/s

Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifi cado pela norma EN60745; pode ser utilizado para comparar fer- ramentas e como avaliação preliminar da exposi- ção a vibrações quando utilizar a ferramenta nas aplicações indicadas. - a utilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição. - o número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de expo- sição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizan- do os seus padrões de trabalho. DESCRIÇÃO Os números indicados no texto a seguir dizem respeito às imagens nas páginas 2 e 4

3. Botão para ligar/desligar e botão de regulação

Antes de montar um acessório, assegure-se sempre de que a máquina está desligada. Aviso! Para substituir os acessórios, insira um acessório na pinça (ou mandril) o máximo possível para minimizar o reposicio- namento e o desequilíbrio. Montagem dos acessórios (Fig. B) Carregue no botão de bloqueio do eixo (2) e man- tenha-o premido. Desaperte a pinça de fi xação (1) à mão. Coloque o acessório no respectivo local. Carregue no botão de bloqueio do eixo (2) quando apertar a pinça de fi xação (1). Não carregue no botão de bloqueio do eixo enquanto o motor estiver em funcionamento.

Para ligar a máquina, carregue no botão para ligar/ desligar (3). Se carregar no botão para ligar/des- ligar (3) uma segunda vez, a máquina é regulada para a velocidade 2. Se carregar uma terceira vez, a máquina é regulada para a velocidade 3. Se carre- gar no botão para ligar/desligar (3) uma quarta vez, a máquina é desligada. Não desligue a máquina com o motor ainda em funcionamento. Não coloque a máquina sobre uma superfície com pó. Podem entrar partículas de pó no mecanismo. Uma carga demasiado elevada a uma velocidade reduzida da ferramenta combinada pode queimar o motor. A bateria deve ser carregada antes de utilizá-la pela primeira vez. Carregar o dispositivo (com o carregador)

• Ligue o cabo do carregador (6) (incluído) num adaptador (não incluído).

• Ligue o cabo do carregador (6) na máquina. (Fig. J)

• Ligue a fi cha do carregador numa tomada eléc- trica e aguarde uns instantes. A luz indicadora do carregador (5) acende-se e mostra o estado de carregamento.96

LED Estado do carregador Vermelho Carregamento da bateria em curso Verde O carregamento da bateria foi concluído, a bateria está totalmente carregada

• Quando a bateria estiver totalmente carregada, retire a fi cha do carregador da tomada e retire a fi cha pequena do dispositivo. Segurar e orientar a ferramenta (Fig. C)

• Para tarefas de precisão (gravura): lápis com fi xação (C1)

• Para tarefas exigentes (rebarbação): pega para faca de aparar (C2)

• Se for necessário manter a ferramenta paralela com a superfície de trabalho (por exemplo, quando utilizar um disco de corte): Pega de golfe com as 2 mãos (C3) Utilização ideal da ferramenta combinada e res- pectivos acessórios (Fig. A) Escolha a velocidade correcta para utilizar os acessórios de maneira correcta. Pode consultar a descrição geral “Regulação de velocidade recomen- dada” indicada abaixo para determinar a veloci- dade correcta, com base no material a trabalhar e no tipo de acessório que está a ser utilizado. Esta descrição geral permite-lhe escolher o acessório correcto e a velocidade ideal. As 3 luzes indicadoras de velocidade (4) cor- respondem aos números 1, 2 e 3 indicados na descrição geral “Regulação de velocidade reco- mendada”. A melhor maneira de determinar a velo- cidade de trabalho correcta em qualquer material é praticar num pedaço de refugo.

REGULAÇÃO DE VELOCIDADE RECOMENDADA

Pedras de rebarbação (Fig. D) Material Regulação de velocidade Pedra, invólucro 1-2 Aço 2-3 Alumínio, latão 2 Plástico 1-2 Discos e ponta de feltro (Fig. E) Os discos ou a ponta de feltro devem ser apertados no mandril. Material Regulação de velocidade Aço 2-3 Alumínio, latão 2 Plástico 2-3 Bandas e disco de lixa (o disco de lixa não está incluído) (Fig. F) Material Regulação de velocidade Madeira 3 Aço 1-2 Alumínio, latão 2 Plástico 1-2 Escova de cerdas (Fig. G) Material Regulação de velocidade Pedra, invólucro 2 Alumínio, latão 2 Ferramenta de corte de alta velocidade, ponta do disco de diamante e berbequim (Fig. H) Material Regulação de velocidade Pedra, invólucro 3 Aço 2 Alumínio, latão 3 Plástico 1-2 Disco abrasivo (disco não incluído) (Fig. I) Material Regulação de velocidade Aço 2-3 Alumínio, latão 2 Plástico 1-2PT

Certifi que-se de que o equipamento não tem corrente eléctrica quando efectuar o trabalho de manutenção no motor. Mantenha as aberturas de ventilação da máquina limpas para evitar o sobreaquecimento do motor. Limpe a caixa da máquina com regularidade com um pano macio, de preferência após cada utili- zação. Limpe a sujidade e o pó das aberturas de ventilação. Se a sujidade não sair, utilize um pano macio humedecido com água com sabão. Não utilize solventes, como gasolina, álcool, amonía- co, água, etc. Estes solventes podem danifi car as peças de plástico. Limpe a ferramenta de imediato após a utilização. AMBIENTE Os dispositivos eléctricos ou electrónicos danifi cados e/ou eliminados devem ser colocados em pontos de reciclagem específi cos. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos e a res- pectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais ele- vados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresen- tar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se a ferramenta foi utilizada de maneira abusi- va, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específi cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limita- dos a reparar ou substituir as unidades ou peças que não estejam em conformidade. O equipamento e o manual do utilizador estão su- jeitos a alterações sem aviso prévio. As especifi ca- ções podem ser alteradas sem aviso prévio.98
