GEBRUIKSAANWIJZING CT503DC Vonroc

Lees de bijgesloten verilgheids waarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schokken

toerental van de machine kan elektronisch worden ingesteld.

Alleen binnenshuis gebruiken

Draag oog- en gehoorbescheming

Draag bij gebruik van deze machine een stofmasker.

Druk de asvergrendelingsknop Niet in verwijl de motor draait.

Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is Nietoodzakelijk.

Max. temperatuur 40^

Accu Niet verbranden

Accu Niet in het water gooien

Werp het product Niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

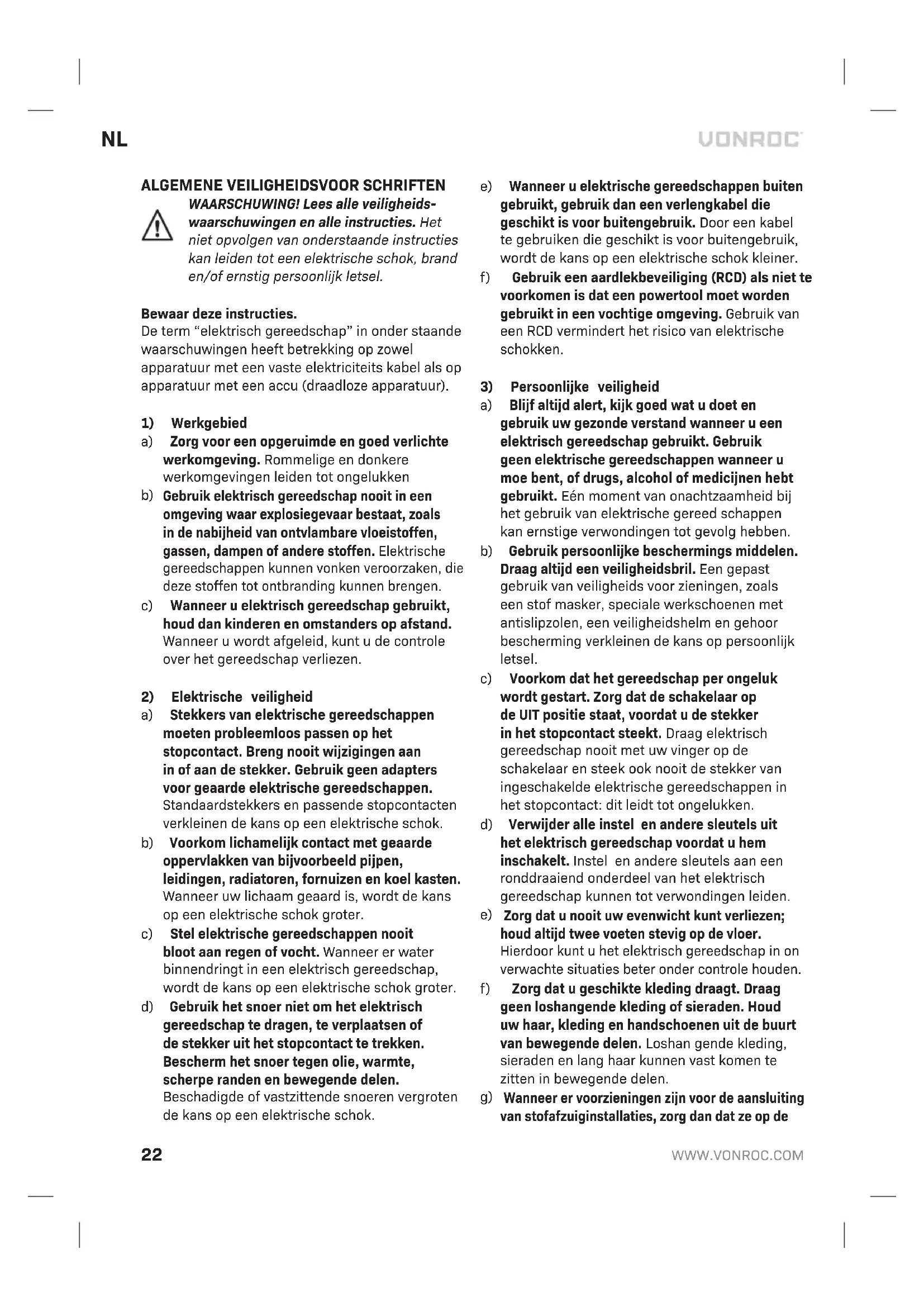

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1) Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen konnen vomken veroorzaken, die deze stoffen tot ontbranding konnen brengen.
c) Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u worden afgeleid, kurz u de controle over het gereedschap verliezen.

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact.Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenvorkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlangkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf aktijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschemmings middelen. Draag alkijd een veiligheidsbril. Een gegast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werksochoenen met antislipzolen, een veiligheidshelm en gezoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en streek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondingen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd alkijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houlden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.
g) Wanner er voorzieningen zijn voor de aansluiting van stofafzuinstallaties, zorg dan dat ze op de

juiste wijze worden aangesloten en gebruikt.
Gebruik van deze voorzieningen vermindert de gezvaren die door stof worden verooorzaakt.
h) Denk nicht dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifi eke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoord het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat nicht kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieveeiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in ge bruik is op buiten bereik van kinderen en LAST personen die Nietbekend zich met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defect় of dat er andere omstandigheden zijn die van invloed hunnen op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken worden verooorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon g) blijven. Goed onderhonden snij en zaagwerktuigen met scherpe randen zullen minder nsel vastlopen en+zijn eenvoudiger onder controle te honden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor

het gereedschap is ontworpen. Houd waar bij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoord het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.

h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken make veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecifi ceerd. Een lader die voor een bepaalde accu geschikt is, kan brand verooorzaken wanner deze met een andere accu worden gebruikt.
b) Gebruik elektrisch gereedschap alleen met de special hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geven.
c) Wanneer de accu Niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen konnen make. Kortsluiting tussen de occupolen kan brandwonden of brandveroorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen kommt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodifi ceerd. Beschadigde of gemodifi ceerde accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden verrangen door de temperatuur van "265 °F".

Houd u aan alle instructies voor het laden en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doein toenemen.

6) Service
a) Laat uw gereedschap onderhonden door een gekwalifi ceerde onderhoudstechnicus die alleen gebruikmaakt van identieke verwangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogen servicewerkzaamheden aan accu'suitvoeren.

SPECIALVEILIGHEIDSINSTRUCTIES

a) Dit elektrisch gereedschap is bedoeld voor gebruik als slijper, schuurmachine, staalborstel, polijstmachine, snijd of afkortgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldenen en specifici caties die met dit elektrisch gereedschap zijn meegeleverd. Het Niet navolgen van alle onderstaande instructies kan resulteren in een elektrische schok, branden/of ernstig letsel.
c) Gebruik geen accessoires die nicht special door de fabrikant zich ontwikkeld en door de fabrikant worden aanbevolen. Zelfs als het accessoire op het gereedschap past garandeert dit geen veilig gebruik.
d) Het nominale toerental van de accessoires要去gelijk of hoger zich aan het maximale toeren-tal dat op het elektrisch gereedschap wordenaangegeven. Slijp accessoires die sneller draaiendan hun nominale toerental konnen breken en uitelkaar vliegen.
e) De buitendiameter en de dikte van uw accessoire要去binnen de capacititeit van uw elektrisch gereedschap vallen. Accessoires met een verkeerde maat+kunneniet goed onder controle worden gehonden.
f) Het asgat van schijven, schuurtrommels of andere accessoires要去 goed op de as of hals van het elektrische gereedschap passen. Accessoires die Niet goed op het gereedschap passen draaien uit balans, trillen hard en kuren u de controle over het gereedschap latent verliezen.
g) Borstels, schuurtrommels, slijpschijven of andere accessoires要去en volledig in de kraag of spankop worden geduwd. Als de stift nicht goed vastzit en/of het accessoire te ver uitsteekt, kan het geplaatste accessoire losgaan en met hoge snelheid worden weggeslingerd.
h) Gebruik geen beschadigde accessoires.
Controleer accessoires zoals slijpschijven voor elk gebruik.altijd eerst op beschadigingen en

scheuren, schuurtrommels op scheuren of slijtage, draadborstels op losse of gebroken draden. Als u het elektrische gereedschap of een accessoire LAST vallen, controeer.Deze dan op schade of plaats een onbeschadigde accessoire. Positioneer uzelf na het inspecteren enplaatsen van een accessoire zo dat u en omstanders Niet op een lijn met de draairichting staan van het draaiende accessoire en laat het elektrische gereedschap een minuut onbelast draaien. Beschadigde accessoires zullen normal gesproken afbreken tijdens deze testperiode.

i) Draag persoonlijke beschemmingsmiddelen. Gebruik afhankelijk van de situatie gezichtsbescherming, werkbril of veiligheidsbril. Gebruik wanneer nodig een stofmasker, gehoor be scherming, handschoenen en een veiligheidsschort diekleine stukken accessoire of werkstuk hunnen stoppen. De veiligheidsbril要去kleine stukkenpuin die door diverse werkzaamheden wordenveroorzaakt kunnen tegenhonden. Het stof- of gasmasker要去 geschikt zichn voor het fi Iteren van de deeltjes die door uw werkzaamhedenwordenveroorzaakt. Langdurigeblootstelling aan harde geluiden kan gehoorverliesveroorzaken.
j) Houd omstanders op een veilige afstand van het werkgebied. Ledereen die het werkgebied betreed moet persoonlijke beschemmingsmiddelen dragen. Delen van het werkstuk of een gebroken accessoire+kunnenwegvliegen en letselverozaken buiten het werkgebied.
k) Houd het elektrische gereedschap vast aan de geisoleerde oppervlakken wanner u werkzaamheden uitvoert waardoor het accessoire in contact kan komen met verborgen bedrading. Accessoires die bedrading onder spanning raken konnen het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
1) Houd het gereedschap algid stevig in uw hand(en) tijdens het inschakelen. De koppel-reactie van de motor, als het versnelt maar de maximale snugheid, kan het gereedschap latent draaien.
m) Gebruik wanseer möglichk klemmen om het werkstuk te ondersteunen. Houd een Klein werkstuk nooit in een hand verwijl u het gereed-schap met de andere hand gebruikt. Als u een Klein werkstuk klemt kurz u het gereedschap met uw hand(en) bedieren. Ronde materialen zoals staven, buizen of slangen+kennenijdens het snijden wegrollen en ervoor zorgen dat het accessoire vastbijt of richting u springt.

n) Plaats het snoeruit de buurt van het draaiende accessoire. Als u de controle over het gereed-schap verliest kan het snoer beschadigen of worden gegrepen en kan uw hand of arm in de richting van het draaiende accessoire worden getrokken.
o) Leg het gereedschap nooit neer voordat het accessoire hebelaal tot stilstand is gekomen. Het draaiende accessaire kan zich vastbijten in het oppervlak en het gereedschap uit uw handen trekken.
p) Controller nadat u een accessoire wisselt of aanpassingen maakt aktijd of de spanmoer, spankop en verstelmechanismen goed vastzitten. Losse verstelmechanismen können onverwacht verschuiven, waardoor u de controle kunt verliezen. Losse draaiende componenten können hard weg worden geslingerd.
q) Zet het gereedschap nooit aan verwijl u het naast uw lichaam houd. Onopzettelijk contact met het draaiende accessoire kan uw kleding gripen, waardoor het accessoire in uw lichaam kan snijden.
r) Reinig regelmatig de luchtopeningen van het gereedschap. De ventilator van de motor zuigt stof in de behuizing en opgehoopt metaalpoeder kan een gevaarlijke elektrische schok veroorzaken.
s) Gebruik het gereedschap nooit in de buurt van ontvlambare materialen. Vonken könnenDEXe materialen ontsteken.
t) Gebruik geen accessoires die vloeibare koelvloeistof nodig hebben. Het gebruik van water of andere vloeistoffen kan elektrocutie of een elektrische schok veroorzaken.

Terugslag en bijbehorende waarschuwingen

Terugslag is een plotselinge reactie op een vast-gelopen of vastgebeten slijpschijf, schuurband, borstel of ander accessoire. Vastlopen of vastbijten zorgt ervoor dat het draaiende accessoire snel stopt met draaien waardoor het gereedschap in de tegen overgestelde richting van de draairichting van het accessoire worden geforceerd. Bijvoorbeeld, als een slijpschijf vastloopt of zich in het werkstuk vastbijt, za de rand van de schijf zich in het materiaal vastbijten en daarnaaar boven klimmen of uit het werkstuk schieten. De schijf kan zowel van alsaar de gebruiker schieten, afhankelijk van de draairichting van de schijfijdens het vastlopen. Slijpschijven konnen ook breken. Terugslag is het resultaat van verkeerde handelingen en/of

onjuist gebruik van het gereedschap, of situatuies die kuren worden voorkomen door onderstaande maatregelen tot nemen.

a) Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en armen zo dat u terugslag kunt werkstaan. De gebruiker kan terugslag onder controle houden als de juiste voorzorgsmaatregelen worden genomen.
b) Let extra goed opijdens het werken aan hoeken, scherpe randen etc. Voorkom stuierten en vastlopen van het accessoire. Hoeken, scherpe randen of stuierten hebben de neigen het accessoire vast te lately lopen waardoor u de contrôle kunt verliezen of er terugslag optreed.
c) Bevestig nooit een getand zaagblad. Deze zaagbladen veroorzaken regelmatig terugslag of controverlies.
d) Voer het accessoire algtd opdezelfde manier in zoals deze uithet materiaal is gekomen (dezelfderingicht als het gruis dat wordt weggeslingerd). Als het gereedschap op de verkeerde manier wordt ingevoerd klimt het accessoire uithet werkstuk en trekt het gereedschapdezelfde kant op.
e) Als u roterende vijlen, slijpschijven, hogesnel-heid schijven of hardmetalen schijven gebrukt, klem het werkstuk dan.altijd goed vast. Deze accessoires lopen vast als ze Licht gekanteld worden in de zaagsnede en+kunnen terugslagveroorzaken. Als een slijpschijf vastloopt, zal deze normala gesproken breken. Als een roterende vijl, hoge snelheid slijpschijf of hardmetalen schijf vastloopt, kan het uit de zaagsnede schieten waardoor u de controle over het gereedschapkunt verliezen.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR SLIJPEN EN AFKORTEN

Veiligheidswaarschuwingen specifi ek voor slijpen en afkorten:

a) Gebruik alleen schijven die worden aanbevolen voor uw elektrisch gereedschap en voor de aanbevolen toepassingen. Bijvoorbeeld: Niet schuren met derijkant van een slijpschijf. Slijpschijven zijn bedoeld voor slijpwerkzaamheden, als druk op derijkant worden uitgeoefend+kennenzebreken.
b) Gebruik voor stiftfreeze en pluggen alleen onbeschadigde stiften met een fl ens van de juiste maat en lenghte. De juiste stift verminder de kans dat de schijf breekt.
c) Forceer een slijpschijf nooit in het werkstuk en druk er Niet hard op. Probeer nooit een extra

diepe zaagsnede te make. Overbelasting van de schijf verhoogt de kans op vastlopen of vasthaken in de zaagsnede en verhoogt de kans op terugslag of het breken van de schijf.

d) Plaats uw hand nooit op een lijn en achefter de draaiende schijf. Als de schijfijdens gebruik van uw hand af beweegt, kan de terugslag de draaiende schijf en het gereedschap richting u duwen.
e) Als de schijf vastloopt, vasthaakt of wanner u het slijpen moet onderbreken, schakel het gereedschap dan uit en houd het gereedschap vast tot het accessoire volledig tot stilstand is gekomen. Probeer de schijf nooit uit het werkstuk te halen als het nog beweegt, anders kan er terugslag optreden. Onderzoek waarom de schijf vastloopt en verhelp de oorzaak zDat het nicht meer kan gebeuren.
f) Start de werkzamheden nooit in het werkstuk. Laat de schijf eerst de maximale snugheid bereiken en voer hem daarna weeer voorzichtig in de zaagsnede. De schijf kan vastlopen,uit het werkstuk schieten, of terugslag veroorzaken als het gereedschap in het werkstuk worden gestart.
g) Ondersteun panelen of grote werkstukken om het risico op vastlopen en terugslag te verkleinen. Grote werkstukken konnen door hun eigengewicht inzakken. Steunen要去en onder het werkstuk worden geplaatst bij de zaagsnede en de rand van het werkstuk aan beiden kanten van de schijf.
h) Wees extra voorzichtig wanner u een zaagsne- de maakt in muren of andere blinde gebieden. De schijf kan gas- of waterleidingen, elektrische bedrading of objecten die terugslag veroorzaken raken.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR WERKZAAMHEDEN MET DRAADBORSTEL

Waarschuwingen in verband met de veiligheid, special voor werkzaamheden met draadborstel:

a) Bedenk dat haren van de borstel worden weggeslingerd, ookijdnen normale toepassing. Zet Niet te veel kracht op de draden, oefen nicht te veel kracht uit op de borstel. De haren van de borstel konnen gemakkelijk dunne kleding en/of de huid binnendringen.
b) Laat borstels gedurende ten minste eén minuut op bedrijfssnelheid draaien voordat u ze gebruikt. Gedurendezscheijd mag niemand voor of op een lijn met de borstel staan. Er zullen gedurende inlooptijd borstellharen worden weggeslingerd.

c) Richt de draadborstel van u af zodate losse haren Nietaaru toe worden geslingerd.Kleine deeltjes en minuscule fragmenten van haren kunnentijdens het gebruik van deze borstels op hoge snelheid worden weggeslingerd en zij{kunnen zich in uw huid vastzetten.

TEN AANZIEN VAN DE ACCULADER Bedoeld geleruik

Laaduitsluitend herlaadbare accurpacks. Andere typen accu's kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient Niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zich onder toezicht staan of zich geinstrueerd
b) Laat kinderen onder toezicht nicht met het apparaat spelen
c) Laad Niet-herlaadbare accu's Niet opniew op!
d) Plaats de accu's tijdens het opladen in een goed geventileerde ruimte!
e) Geintegreerde accu's mogen alleen voor het afvoeren door vakpersoneel verwijderd worden. Door het openen van de behuizingsschaal kan het elektrische gereedschap vernietigd worden. Om de accu uit het elektrische gereedschap te nemen, drukt u zo lang op de aan-/uitschake-laar (5) tot de accu volledig ontladen is. Draai de schroeven er aan de behuizing uit en haal de behuizingsschaal erfam om de accu te verwijderen. Om een kortsluiting te verhinderen, maakt u de aansluitingen aan de accu afzonderlijk na elkaar los en isoleert u daarna de polen. Ook bij volledige ontlading is nog een restcapaciteit in de accu voorhanden die bij kortsluiting vrij kankommen.

Neem bij het gebruik van elektrische machines al-tijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees onderstaande instructies.

Controller altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Klasse II apparatus - Dubbel geisoleerd - een geaarde stekker is Nietoodzakelijk.

Dit elektrisch gereedschap is bedoeld voor gebruik als slijper, schuurmachine, staalborstel, polijstmachine, snij- of afkortgereedschap. Dit combigeereedschap is zeer goed geschikt voor het bewerken van materialen zoals hout, kunststof, natuursteen, aluminium, koper en staal. Gebruik altijd de juiste accessoires en instelling van de snelheid.

Modelnr. CT503DC
Herlaadbare accu 4V Li-ion 600mAh
Accu laadtijd 2=uur
Maximale schijfdiameter Ø35 mm
Maximale boardiameter Ø2,3 mm
Toerental, onbelast 5000/10000/15000/min
Capaciteit, spontang 2,3 mm
Gewicht 0,1 kg
Lpa (geluidsdruk) 79+3 dB(A)
Lwa (geluidsvermogen) 90+3 dB(A)
Vibratiewaarde 1,177+1,5 m/s	2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiks-aanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen.

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• wonneer de machine isuitgeschakeld of wonneer deze looptaar geen werk verricht,kan dit hetblootstellingsniveauaanzienlijk reduceren. Bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de illustrat
ties op pagina 2-4

1. Spankop
2. Asvergrendeling
3. Aan/Uit-knop en knop voor snelheidsregeling
4. Lampjes voor snelheidsaanduiding
5. Lampje voor laadaanduiding
6. Kabel van de lader

3. MONTAGE

Schakel vooral altijd eerst de machine uit voordat u een accesaire monteert.

Waarschuwing! Plaats accessoire zo ver mogelijk in de spantang of spankop, zodate uitloop en onbalans tot een minimum beperkt worden.

Montage van accessoires (Fig. B)

Druk de asvergrendelingsknop (2) in en houd de knop ingedrukt. Schroef met de hand de spankop (1) los. Plaats het accessoire in de kop. Houd de asvergrendelingsknop (2) ingedrukt wanner u de spankop (1) vastzet.

Druk de asvergrendelingsknop Niet in verwijl de motor draait.

4. BEDIENING

Schakel de machine in met een druk op de Aan/ Uit-knop (3). Door een tweede keer op de Aan/Uitknop (3) te drukken, schakelt u de machine over op snelheid 2, druk een derde keer op de knop en de machine schakelt over op snelheid 3. U schakelt de machine uit door een vierde keer op de Aan/ Uit-knop (3) te drukken. Leg de machine nicht meer wanneer de motor nog loopt. Leg de machine Niet op een stoffig oppervlak. Er{kunnen dan stofdeeltjes in het mechanisme komen.

Een te hoge belasting bij een lage snelheid van de Combitool kan de motor lately verbranden.

De accu moet voor het eerste gebruik volledig worden opgeladen.

De accu laden (met de acculader)

• Steek de stekker van de kabel (6) van de lader (meegeleverd) in een adapter (niet meegeleverd).

• Steek de stekker van de kabel (6) van de lader in de machine. (afb. J)

• Steek de stekker van de acculader in een stopcontact en wacht even. Het ledcontrolelampje (5)Gaat branden en toont de status van de lader.

LED Status	van accelader
Rood Bezig	met opladen van accu
Groen	Opladen van de accu is beeëindigd, de accu is volledig opgeladen

• Verwijder nadat de accu volledig is opgeladen, de stekker van de lader uit het stopcontact en haal dekleine stekker uit het gereedschap weg.

Het gereedschap vasthouden en leiden (Afb. C)

• Voor precisiewerk (graveren): potloodgreep (C1)
  Voor ruw werk (schuren): schilmesgreep (C2)
• Wanner u het gereedschap parallel ten opzichte van het werkoppervlak moeten houden (bijv. wanner u een snijwiel gebruikt): golfgreep (C3) met twee handen

Optimaal gebruik van het combigereedschap en zichn accessoires (Afb. A)

Voor optimaal gebruik van de accessoires is het belangrijk dat u de juiste snelheid toepast. U kurz het overzicht "Aanbevolen snelheidsinstelling" hieronder raadplegen voor de juiste snelheid, op basis van het materiaal dat wordt bewerkt en het type accessoire dat wordt gebruikt. Aan de hand van het overzicht kurz u zowel het juiste accessoire als de optimale snelheid selecteren.

De 3 individielampje (4) voor de slelheid zichgelijk aan de nummers 1, 2 en 3 in het overzich "aanbevolen de instelling van de slelheid". Uiteindelijk is de Beste manier om de juiste slelheid voor het werk aan een materiaal te bepalen uitproberen op een stukje afvalmaterial.

AANBEVOLEN INSTELLING VAN DE SNELHEID

Slijpstenen (Fig. D)

Materialial Snelheid
Steen, gips 1-2
Staal 2-3
Aluminium, messing 2
Kunststof 1-2

Vilten schijven en tips (Fig. E)

De vilten accesseires dienen op de bijgeleverde as te worden gemonteerd.

Materialial Snelheid
Staal 2-3
Aluminium, messing 2
Kunststof 2-3

Schuurbanden en -schijven (schuurschijven Niet inbegrepen) (Fig. F)

Materialial Snelheid
Hout 3
Staal 1-2
Aluminium, messing 2
Kunststof 1-2

Borstel (Fig. G)

Materialial Snelheid
Steen, gips 2
Aluminium, messing 2

HSS freesje, gravearpunt en boortje (Fig. H)

Materialial Snelheid
Steen, gips 3
Staal 2
Aluminium, messing 3
Kunststof 1-2

Schurschijf (Schijf nicht meegeleverd) (Afb. I)

Materialial Snelheid
Staal 2-3
Aluminium, messing 2
Kunststof 1-2

5. ONDERHOUD

Zorg dat de machine Niet onder spanning staat wonneer onderhouds werk zaam heden aan het mechaniek worden uitgevoerd.

Reinig de machinebehuizing regelmatig met een zachte doeck, bij voorkeur≦ere ker na gebruik.

Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zachte doek bevochtig met zeepwater. Gebruik geen oplosmid-delen als benzine, alcohol, ammonia, etc. Dergelijkstoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dieren ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

Erijken reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een NietgeAutoriseerd servicentreum.
Normale slijtage.
- De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
- Er zich Niet-originele reserveonderdelen gebruikt

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci dentele schade of gevolgschade. Reparaties van

dealers zich gelimiteerd tot de reparatie of verwang- ing van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specifi caties können zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITÉ
