GEBRUIKSAANWIJZING S_CT501AC Vonroc

NL Vertaling van de oorspronkelijke gebruiksaanwijzing 15

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids-waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

ar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken

Variabele elektronische snelheid

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

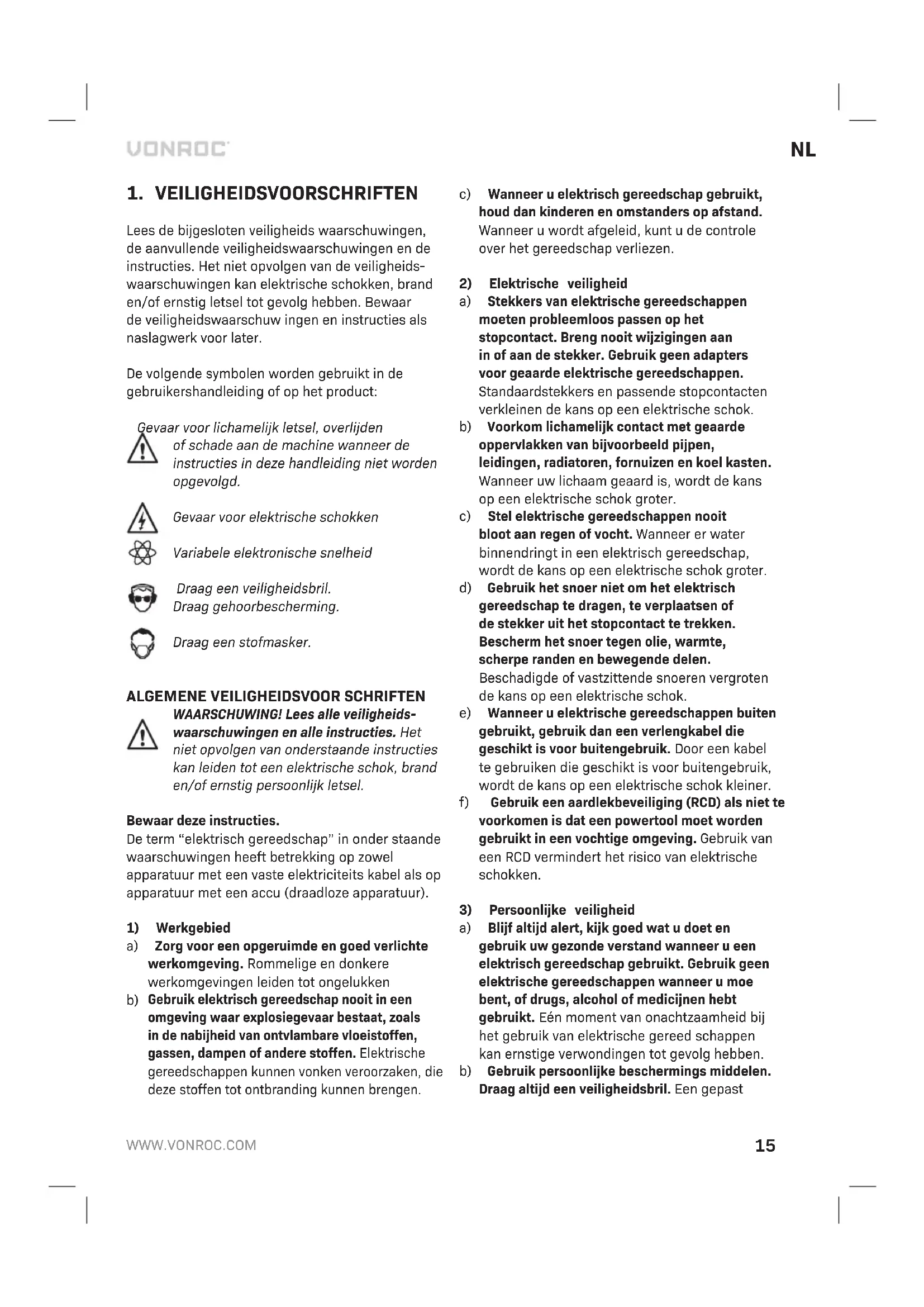

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids-waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1) Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen.

c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter.

c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter.

d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner.

f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.

b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast

NL

VONROC

gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.

c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.
g) Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt.
h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifi eke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. leder elektrisch gereedschap dat niet kan worden

in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.
d) Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecifi ceerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

b) Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geven.
c) Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken.
d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken niet een accu of gereedschap dat beschadigd is of gemodifi ceerd. Beschadigde of gemodifi ceerde accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden vervangen door de temperatuur van "265 °F".
g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.
6) Service
a) Laat uw gereedschap onderhouden door een gekwalifi ceerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geautoriseerde service-providers mogen servicewerkzaamheden aan accu's uitvoeren.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR ROTERENDE MULTITOOL

- Houd altijd het snoer verwijderd van de bewegende delen van de machine.

• Schakel in het geval van blokkeren, de machine onmiddellijk uit en trek de stekker uit het stopcontact.
• Vergelijk het maximaal toegestane toerental van de accessoires met het toerental van de machine.
• Als u de machine weglegd moet de motor uitgeschakeld zijn en bewegende delen tot stilstand zijn gekomen.
• Bevestig nooit een montagesleutel aan uw machine met een stuk touw of iets dergelijks.
• Gebruik de spindelblokkeerknop nooit als de machine in werking is.
• Zorg ervoor dat de spantang-diameter overeenkomt met de as-diameter van het accessoire
• Gebruik een materiaalklem voor het vastzetten van het werkstuk.
• Houd uw vingers weg van het draaiende accessoire.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees onderstaande instructies.

Controleer altijd of uw netspanning over-eenkomt met de waarde op het typeplaatje.

Klasse II apparaat - Dubbel geïsoleerd - een geaarde stekker is niet noodzakelijk

Dit elektrisch gereedschap is bedoeld voor gebruik als slijper, schuurmachine, staalborstel, polijstmachine, snij- of afkortgereedschap. Deze Roterende multitool is zeer goed geschikt voor het bewerken van materialen zoals hout, kunststof, natuursteen, aluminium, koper en staal. Gebruik altijd de juiste accessoires en instelling van de snelheid.

TECHNISCHE SPECIFICATIES

Modelnr. CT501AC/S_CT501AC
Spanning 220-240V~
Frequentie	50 Hz
Opgenomen vermogen	160 W
Toerental, onbelast	8.000-35.000/min
Capaciteit, spontang 3,2 + 2,4 mm
Gewicht 1,75 kg
Lpa (geluidsdruk) 73+3 dB(A)
Lwa (geluidsvermogen) 84+3 dB(A)
Vibratiewaarde 3,74+1,5 m/s	^2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen naar de diagrammen op pagina 2 - 3

Afb. A

1. Spankop
2. Asvergrendelingsknop
3. Spantang
4. Aan/uit-schakelaar
5. Snelheidsregelaar
6. Pin
7. Pin opening
8. Ring van de machine
9. Binnenas
10. Ring van de fl exibele as
    11.Statief
    12.Werkbankklem
11. Veiligheidskap
12. Freeshulpstuk
13. Diepteknop

3. BEDIENING

Haal vóór het monteren altijd de stekker uit het stopcontact.

Waarschuwing! Plaats accessoire zo ver mogelijk in de spantang of spankop, zodat uitloop en onbalans tot een minimum beperkt worden.

Montage van accessoires (Fig. A)

Druk de asvergrendelingsknop in (2) en houdt deze vast. Middels de spantang-sleutel (3) draait u de spantang (1) los. Breng de accessoire op zijn plaats. Houdt de asvergrendelingsknop ingedrukt bij het vastdraaien van de spantangmoer met de spantang.

Een accessoire in de fl exibele as plaatsen (Afb. B)

Om een accessoire in de fl exibele as te plaatsen blokkeert u de as door de pin (6) in de pin opening (7) te steken. Vervolgens kunt u met de spansleutel de spankop losdraaien en de accessoire plaatsen. Zorg ervoor dat de pin is verwijderd is voor u de machine weer in gebruik neemt.

Bediening

Schakel de machine in door de aan/uit-schakelaar (4) in te drukken. U regelt de snelheid door middel van het snelheidsregelaar (5). Zet de machine pas weg wanneer de motor volledig is uitgedraaid. Zet de machine niet weg op een stoffi ge ondergrond. Stofdeeltjes kunnen het mechaniek binnendringen.

e hoge belasting bij een lage snelheid van de Roterende multitool kan de motor laten verbranden.

De veiligheidskap monteren (Afb. I)

NB: U wordt geadviseerd de veiligheidskap te gebruiken wanneer u werkt met accessoires voor slijpen, schuren, polijsten en zagen.

Neem ring (8) van de machine. Monteer de veiligheidskap (13) op de multitool. Montage van accessoires zoals wordt uitgelegd in hoofdstuk: Montage van accessoires. Let erop dat het doorzichtige deel van de veiligheidskap naar u toe is gericht, zodat u beschermd bent tegen vonken en vuil.

Het freeshulpstuk monteren (Afb. J)

NB: U wordt geadviseerd het freeshulpstuk te gebruiken wanneer u werkt met accessoires voor boren of frezen. Het freeshulpstuk helpt u het gereedschap in een rechte lijn te leiden wanneer u materiaal freest.

Neem ring (8) van de machine. Montage van accessoires zoals wordt uitgelegd in hoofdstuk: Montage van accessoires. Monteer het freeshulpstuk (14) op de multitool.

Stel het freesgereedschap op de gewenste freesdiepte in door de Diepteknop (15) te openen en te sluiten.

MONTAGE VAN DE FLEXIBELE AS EN HET STATIEF

Schroef de ring (8) om de spantang los en verwijder deze. Monteer de fl exibele as op de Roterende multitool, waarbij de binnenas (9) in de spantang geplaatst moet worden. De ring van de fl exibele as (10) kan vervolgens op de Roterende multitool vastgedraaid worden.

Druk de asvergrendelingsknop nooit in wanneer de machine nog draait.

Statief

• Monteer de Statief (11) op de werkbankklem (12).
• Monteer het geassembleerde statief aan de zijkant van een werkbank of werkblad, waarbij de dikte maximaal 60 mm mag zijn.
• Het statief is verstelbaar in hoogte. Draai de bovenste buis van het statief los door deze naar links te draaien.
• Trek de buis uit tot zijn maximale hoogte en zet het vast door de buis rechtsom te draaien.
• De ophangbeugel is in hoogte verstelbaar, door de zwarte knop los te draaien. Nadat u de ophangbeugel op de juiste hoogte heeft ingesteld draait u de knop weer vast.
• Bevestig de Roterende multitool aan de ophang beugel van het statief, deze ophang-beugel kan 360° gedraaid worden.

Accessoires voor de Roterende multitool

Voor u accessoires gebruikt controleert u altijd of het toegestane toerental van de accessoire geschikt is voor de hoogste snelheid van de Roterende multitool. NB: Werk veilig, gebruik de veiligheidskap. Deze voorkomt dat u wordt geraakt door vonken en vuil.

Slijpstenen (Fig. D)

Indien u slijpstenen voor de eerste maal gebruikt, maak dan gebruik van de wetsteen om de slijpstenen uit te ballanceren. Ook kan de wetsteen worden gebruikt om de slijpsteen een speciale vorm te geven.

Materiaal Snelheid
Steen, gips -
Staal +
Aluminium, messing + -
Kunststof -

Vilten schijven (Fig. E)

De vilten accesoires dienen op de bijgeleverde as te worden gemonteerd.

Materiaal Snelheid
Staal +
Aluminium, messing + -
Kunststof +

Schuurbanden en -schijven (Fig. F)

Materiaal Snelheid
Hout ++
Staal -
Aluminium, messing + -
Kunststof -

HSS freesje, graveerpunt en boortje (Fig. G)

Materiaal Snelheid
Steen, gips Max
Staal	+ -
Aluminium, messing	++
Kunststof -

Metalen- en kunststof borstels (Fig. H)

Alleen voor S_CT501AC

Materiaal Snelheid
Steen, gips	+ -
Aluminium, messing + -

4. ONDERHOUD

Zorg dat de machine niet onder spanning staat wanneer onderhouds werkzaam heden aan het mechaniek worden uitgevoerd.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC.

De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd servicecentrum.
• Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.
• Er zijn niet-originele reserveonderdelen gebruikt

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specifi caties kunnen zonder opgaaf van redenen worden gewijzigd.
