MANUAL DE UTILIZARE S_CT501AC Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de electrocutare

Turație variabilă electronic

Purtați ochelari de protectie. Purtați protectii antifonice.

Purtați o mască antipraf.

AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND UNELTELE ELECTRICE

AVERTISMENT! Citiți toate avertismentele de siguranță și toate instrucțiunile.

Nerespectarea avertismentelor și instrucțiunilor poate cauza producerea de electrocutări, incendii și/sau răniri grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică” din avertismente se referă la scula electrică (cu fi r) sau la unealta electrică cu baterie (fără fi r).

1) Siguranța zonei de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecate duc la accidente.
b) Nu operați uneltele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Uneltele electrice generează scântei care pot aprinde pulperea sau fumurile infl amabile.
c) Tineți la distanță copiii și persoanele din jur în timp ce operați o unealtă electrică. Distragerile vă pot cauza pierderea controlului.

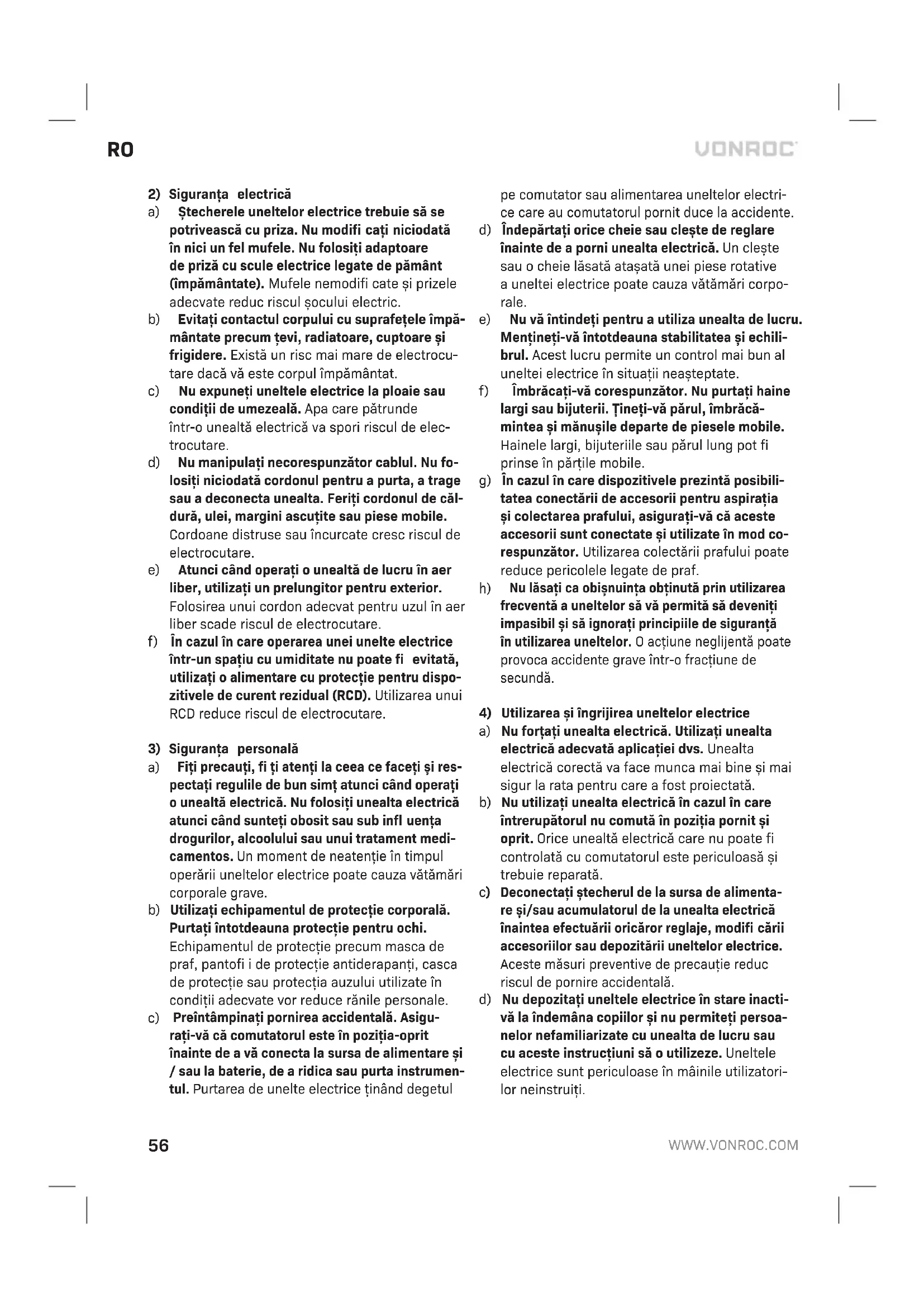

2) Siguranța electrică
a) Ştecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modifi cati niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împământate). Mufele nemodifi cate și prizele adecvate reduc riscul șocului electric.
b) Evitați contactul corpului cu suprafețele împământate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocutare dacă vă este corpul împământat.
c) Nu expuneți uneltele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-o unealtă electrică va spori riscul de electrocutare.
d) Nu manipulați necorespunzător cablul. Nu folosiți niciodată cordonul pentru a purta, a trage sau a deconecta unealta. Feriți cordonul de căldură, ulei, margini ascuțite sau piese mobile. Cordoane distruse sau încurcate cresc riscul de electrocutare.
e) Atunci când operați o unealtă de lucru în aer liber, utilizați un prelungitor pentru exterior. Folosirea unui cordon adecvat pentru uzul în aer liber scade riscul de electrocutare.
f) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizati o alimentare cu protecție pentru dispozitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.
3) Siguranța personală
a) Fiți precauți, fi și atenți la ceea ce faceți și respectați regulile de bun simț atunci când operați o unealtă electrică. Nu folosiți unealta electrică atunci când sunteți obosit sau sub infl uența drogurilor, alcoolului sau unui tratament medicamentos. Un moment de neatenție în timpul operării uneltelor electrice poate cauza vătămări corporale grave.
b) Utilizați echipamentul de protecție corporală. Purtați întotdeauna protecție pentru ochi. Echipamentul de protecție precum masca de praf, pantofi i de protecție antiderapanți, casca de protecție sau protecția auzului utilizate în condiții adecvate vor reduce rănile personale.
c) Preîntâmpinați pornirea accidentală. Asigu-rați-vă că comutatorul este în poziția-oprit înainte de a vă conecta la sursa de alimentare și / sau la baterie, de a ridica sau purta instrumentul. Purtarea de unelte electrice ținând degetul

pe comutator sau alimentarea uneltelor electri-ce care au comutatorul pornit duce la accidente.

d) Îndepărtați orice cheie sau clește de reglare înainte de a porni unealta electrică. Un clește sau o cheie lăsată atașată unei piese rotative a uneltei electrice poate cauza vătămări corporale.
e) Nu vă întindeți pentru a utiliza unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echili-brul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate.
f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcămintea și mănușile departe de piesele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile mobile.
g) În cazul în care dispozitivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod corespunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
4) Utilizarea și îngrijirea uneltelor electrice
a) Nu forțați unealta electrică. Utilizați unealta electrică adecvată aplicației dvs. Unealta electrică corectă va face munca mai bine și mai sigur la rata pentru care a fost proiectată.
b) Nu utilizați unealta electrică în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare și/sau accumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modifi cării accesoriiilor sau depozitării uneltelor electrice. Aceste măsuri preventive de precauție reduc riscul de pornire accidentală.
d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să o utilizeze. Uneltele electrice sunt periculoase în mâinile utilizatoriilor neinstruiti.

e) Efectuați întreținerea uneltelor electrice. Verifi cați alinierea sau confi gurarea greșită a pieselor mobile, ruperea pieselor și orice alte condiții care ar putea afecta funcționarea uneltei electrice. În cazul deteriorării, reparați unealta electrică înainte de uz. Multe accidente sunt cauzate de unelte electrice slab întreținute.
f) Păstrați uneltele de tăiat ascuțite și curate. Uneltele de tăiat corect întreținute cu muchii ascuțite au mai puține șanse să se lege și sunt mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fi e efectuată. Folosirea uneltei electrice pentru operații diferite decât acelea destinate pot cauza o situație periculoasă.
h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.
5) Utilizarea și îngrijirea bateriei uneltei
a) Reîncărcați folosind exclusiv încărcătorul specifi cat de către producător. Dacă un încărcător conceput pentru un anumit tip de accumulatori este folosit cu alt accumulator, acest lucru poate genera risc de incendiu.
b) Utilizați uneltele electrice exclusiv împreună cu accumulatorii specifi cați. Utilizarea altor acumulatori poate cauza risc de rănire și incendiu.
c) Atunci când nu folosiți acumulatorul, păstrați-l ferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care pot realiza conexiunea între cele două borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendiu.
d) În condiții de utilizare incorectă, este posibil să fi e evacuat lichiddin baterie; evitați contactul cu acesta. În cazul în care se produce accidental contactul, clătiți cu apă. Dacă lichidul intră în contact cu ochii, solicitați ajutor medical suplimentar. Lichidul scurs din accumulator poate cauza iritații sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modifi cată. Acumulatorii deteriorați sau modifi cați pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.

f) Nu expuneti acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specifi cat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.
6) Service
a) Prevedeți repararea uneltei de lucru de către o persoană califi cată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstrarea în siguranță a uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fi e efectuată numai de către producător sau furnizorii autorizați de service.

AVERTISMENTE SUPLIMENTARE DE SIGU- RANȚĂ SUPLIMENTARĂ PENTRU UNEALTA MULTIFUNCTIONALĂ ROTATIVĂ

• Păstrați întotdeauna cablul departe de părțile mobile ale aparatului.
• în cazul blocării, opriți imediat mașina și scoateți ștecherul de la rețea.
• Comparați numărul maxim de rotații permise pentru accesorii cu numărul de rotații ale mași-nii.
• Când lăsați mașina din mână, motorul trebuie să fi e oprit, iar părțile mobile trebuie să se oprească complet.
• Nu atașați niciodată o cheie de asamblare la mașină cu o sfoară sau altceva similar.
• Nu folositi niciodată butonul de blocare a axului dacă mașina funcționează.
• Asigurați-vă că diametrul mandrinei cu arc este același cu diametrul axului de la accesoriu.
• Folositi un dispozitiv de prindere pentru fi xarea piesei de lucru.
• Tineți mâinile la distanță față de piesa de prelucrat.

Instrucțiuni de siguranță privind alimentarea electrică

Atunci când folosiți mașini electrice, respectați întotdeauna reglementările de siguranță aplicabile

în țara dumneavoastră, pentru a reduce riscul de incendii, electrocutare și rănire personală. Citiți următoarele instrucțiuni de siguranță.

Verifi cati întotdeauna ca alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specifi catii.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de împământare

2. INFORMATII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare

Această unealtă electrică este proiectată pentru a fi folosită ca polizor, mașină de șlefuit, perie de sărmă, unealtă de sculptură sau unealtă de tăiere. Această unealtă rotativă multifuncțională este excelentă pentru editarea materialelor precum lemnul, plasticul, piatra, aluminiul, alama și oțelul. Folosiți întotdeauna accesoriiile și turația corespunzătoare.

SPECIFICATII TEHNICE

Nr. model CT501AC/S_CT501AC
Tensiune	220-240V~
Frecvență	50Hz
Puterea consumată 160W
Turație la mers în gol 8,000-35,000/min
Capacitatea mandrinei cu arc 3,2 + 2,4 mm
Greutate 1,75 kg
Lpa (Nivel presiune sonoră) 73+3 dB(A)
Lwa (Nivel putere sonoră) 84+3 dB(A)
Vibrație 3,74+1,5 m/s	^2

Nivelul vibratiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folositți scula pentru aplicațiile menționate.

- Utilizarea uneltei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnifi cativ nivelul de expunere.

- Momentele în care unealta este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnifi cativ nivelul de expunere.

Protejati-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

DESCRIERE

Numerele din text se referă la diagramele de la paginile 2 - 3

Fig. A

1. Mandrină
2. Blocare ax
3. Cheie mandrină
4. Comutator pornire/oprire
5. Rotiță de reglare a vitezei
6. Štift
7. Ştift deschidere
8. Inel maşină
9. Arbore interior
10. Inel de arbore fl exibil
11. Suport
12. Clemă de banc de lucru
13. Calotă apărătoare de protectie
14. Ataşament de frezare
15. Buton de profunzime

3. OPERAREA

Înainte de a continua asamblarea, scoateți ștecherul din priză.

Avertizare! Schimbați accesoriiile prin introducerea unui accesoriu în patron (sau mandrină) pe cât posibil pentru a minimiza uzura și dezechilibrul.

Montarea accesoriiilor (Fig. A)

Apăsați în jos elementul de blocare a axului (2) și mențineți-l apăsat. Folosind cheia cu mandrină (3) puteți desface mandrina (1). Puneti accesoriiul în poziția sa. Tineți apăsat elementul de blocare a axului atunci când fi xați mandrina cu cheia de mandrină.

Pentru a monta un accesoriu în arborele fl exibil (Fig. B)

Blocați axul prin introducerea știftului (6) în orifi ciul pentru știfturi (7). Apoi slăbiti mandrina cu cheia mandrinei și așezați accesoriiul. Țineți știftul în po-

ziție și strângeți mandrina. Asigurați-vă că scoateți știftul înainte de a utiliza mașina.

Utilizarea

Porniți mașina prin apăsarea comutatorului pornit/oprit (4). Prin reglarea discului de reglare a vitezei (5) puteți regla viteza uneltei multifunționale. Nu lăsați mașina din mână când motorul este încă în funcțiune. Nu amplasați mașina pe o suprafață cu praf. Particulele de praf pot pătrunde în mecanism.

O sarcină prea mare la o turație redusă a uneltei multifunționale poate arde motorul.

Montarea apărătorii de protectie (Fig. I)

Notă: Se recomandă utilizarea apărătorii de protecție atunci când se utilizează accesorii de polizare, șlefuire, lustruire sau tăiere.

Îndepărtați inelul (8) de pe mașină. Montați apărătoarea de protecție (13) pe unealta multi- funcțională. Asamblați accesoriiile care urmează să fi e utilizate așa cum se explică în capitolul: Asamblarea accesoriiilor. Asigurați-vă că partea vizibilă a dispozitivului de protecție este îndreptată spre dumneavoastră, astfel încât să fi și protejat de scântei sau resturi.

Montarea dispozitivului de frezare (Fig. J)

Notă: Se recomandă utilizarea accesoriului de frezare atunci când se utilizează accesorii de găurire sau frezare. Accesoriiul de frezare va ajuta la ghidarea sculei într-o linie dreaptă atunci când frezați materialul.

Îndepărtați inelul (8) de pe mașină. Asamblați accesoriiile care urmează să fi e utilizate așa cum se explică în capitolul: Asamblarea accesoriiilor. Montați dispozitivul de frezare (14) pe unealta multifunctională.

Reglați adâncimea sculei de frezat la adâncimea de tăiere dorită prin deschiderea și închiderea butonului de adâncime (15).

MONTAREA ARBORELUI FLEXIBIL ŞI A SUPORTULUI

Arbore fl exibil (Fig. C)

Înşurubați inelul (8) de pe mandrină și scoateți-l. Montați arborele fl exibil pe unealta multifuncționa-lă, plasând arborele interior (9) în mandrină. Inelul

arborelui flexibil (10) poate fi apoi fixat pe unealta multifunctională.

Nu acționați niciodată butonul de blocare a axului dacă motorul se rotește.

Suport pentru unealta multiplă rotativă

• Asamblati suportul (11) pe suportul de masă de lucru (12).
• Montați suportul asamblat pe partea laterală a unui banc de lucru sau a unui blat cu o grosime maximă de 60 mm.
• înălțimea suportului este reglabilă. Slăbiți tubul superior al suportului rotindu-l în sens invers acelor de ceasornic. Trageți tubul la înălțimea maximă și fi xați-l rotind tubul în sensul acelor de ceasornic. înălțimea suportului de suspensie este ajustabilă prin slăbirea butonului negru. După reglarea suportului suspensiei la înălțimea corectă, strângeți din nou butonul.
• Atașați unealta multifunțională la consola de suspensie a suportului; acest suport de suspensie poate fi rotit 360°.

Accesorii pentru unealtă multifuncțională rotativă

Verifi cati întotdeauna dacă turația maximă a accesoriiului este potrivită pentru turația maximă a uneltei multifuncționale.

Notă: Lucrați în siguranță utilizând protecția de siguranță. Acest lucru previne producerea de scântei și resturi care să vă lovească.

Pietre de polizat (Fig. D)

Când folosiți pentru prima dată o piatră de polizat, utilizați piatra de fi nisare pentru echilibrare. Piatra de fi nisare poate fi folosită și pentru curățarea suprafeței sau pentru a da pietrei de polizat o formă specială.

Material Setare viteză
Piatră, scoică -
Oțel +
Aluminiu, alamă + -
Plastic -

Discuri de pâslă (Fig. E)

Discurile de pâslă trebuie înşurubate pe dorn.

Material Setare viteză
Oțel +
Aluminiu, alamă + -
Plastic +

Benzi și disc de şlefuit (Fig. F)

Material Setare viteză
Lemn + +
Oțel -
Aluminiu, alamă + -
Plastic -

Freză de mare viteză, vârf diamantat și burghiu (Fig. G)

Material Setare viteză
Piatră, scoică Max
Oțel + -
Aluminiu, alamă + +
Plastic -

Perii din oțel inoxidabil și perie normală (Fig. H) Numai pentru S_CT501AC

Material Setare viteză
Piatră, scoică + -
Aluminiu, alamă + -

4. ÎNTRETINEREA

Asigurați-vă că aparatul nu este sub tensiune atunci când efectuați lucrări de întreținere a motorului.

Curățați regulat carcasa cu o cârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/CE pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

Reparațiile sau modifi cările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate;

• Uzura în condiții normale de utilizare;
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fi e limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
