BRUKSANVISNING S_CT501AC Vonroc

SV Översättning av bruksanvisning i original 38

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i användarhandboken eller på produkten:

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för elstöt

Variabla elektroniska varvtal

Använd skyddsglasögon. Använd hörselskydd.

Använd en dammask.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

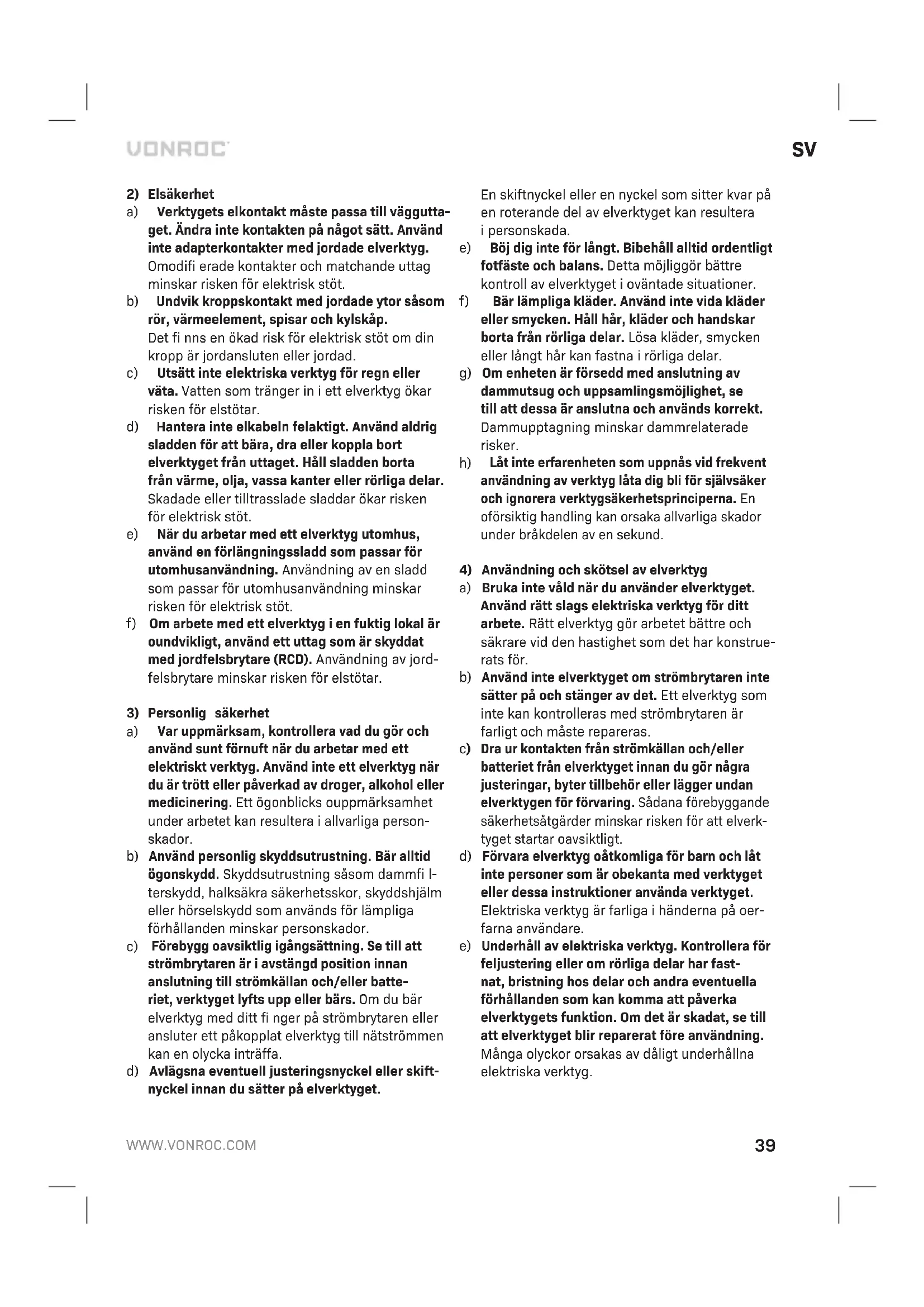

2) Elsäkerhet
a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifi erade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det fi nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar.
d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jordfelsbrytare minskar risken för elstötar.
3) Personlig säkerhet
a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga person-skador.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfi lterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batteriet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt fi nger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget.

En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg
a) Bruka inte våld när du använder elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startar oavsiktligt.
d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.
e) Underhåll av elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindretroliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteridrivna verktyg
a) Ladda endast med den laddare som är specifi - cerad av tillverkaren. En laddare som passar för en typ av batteri kan medföra risk för brand när den används med en annat batteri.
b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan skapa en risk för skada och brand.
c) När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.
d) Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada.
e) Använd inte batterier eller verktyg som är skadade eller modifi erade. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

6) Service
a) Se till att ditt elverktyg får service av en kvalifi cerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

KOMPLETTERANDE SÄKERHETSVARNINGAR FÖR ROTERANDE MULTIVERKTYG

• Håll alltid sladden borta från maskinens rörliga delar.
• Vid låsning, stäng omedelbart av maskinen och ta ut kontakten från eluttaget.
• Jämför det maximala antalet varv som tillåts för tillbehören med maskinens varvtal.
• När du ställer undan maskinen måste motorn stängas av och rörliga delar måste ha stannat.
• Fäst aldrig en monteringsnyckel på maskinen med ett snöre eller liknande.
• Använd aldrig axellåsknappen om maskinen är i drift.
• Se till att fjäderchuckens diameter är samma som tillbehörets axeldiameter.
• Använd en spännenhet för att säkra arbetsstycket.
• Håll händerna borta från arbetsstycket.

Elsäkerhet

Följ alltid säkerhetsföreskrifterna som gäller i ditt land när du arbetar med elverktyg för att minska risken för brand, elstöt och personskada. Läs följande säkerhetsanvisningar.

Kontrollera alltid så att spänningen på nätet motsvarar den spänning som fi nns angiven på märkplåten.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt

2. MASKININFORMATION

Avsedd användning

Detta elverktyg är avsett att fungera som en vinkelslip, slipning, stålborstning, polering, skär- och kapverktyg. Detta roterande multiverktyg är utmärkt för arbete med material såsom trä, plast, sten, aluminiumrör, mässing och stål. Använd alltid korrekta tillbehör och hastighetsinställning.

TEKNISKA SPECIFIKATIONER

Modell-nr CT501AC/S_CT501AC
Spänning	220-240V~
Frekvens	50Hz
Effektförbrukning	160 W
Varvtal utan belastning 8,000-35,000/min
Fjäderchuckens kapacitet 3,2 +	2,4 mm
Vikt 1,75 kg
Lpa (ljudtrycksnivå) 73 + 3 dB(A)
Lwa (ljudeffektnivå) 84 + 3 dB(A)
Vibration 3,74 +1,5 m/s	^2

Vibrationsnivå

Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.
• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt.

Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-3

Fig. A

1. Chuck
2. Spindellås
3. Chucknyckel
4. Strömbrytare
5. Hastighetsjusteringsratt
6. Stift
7. Tappöppning
8. Maskinring
9. Inre axel
10. Ring på fl exibel axel
11. Stativ
12. Arbetsbänksklämma
13. Säkerhetsskydd
14. Fräsfäste
15. Djupinställningsvred

3. DRIFT

Dra alltid ut stickkontakten ur vägguttaget före montering.

Varning! Byt tillbehör genom att sätta in ett tillbehör i hylsan (eller chucken) så långt det är möjligt för att minimera utlopp och obalans.

Montering av tillbehör (fi g. A)

Tryck ned spindellåset (2) och håll det nedtryckt. Med chucknyckeln (3) kan du återställa chucken (1). Placera tillbehöret på dess plats. Håll ned spindellåset medan du fäster chucken med chucknyckeln.

Montering av ett tillbehör i den fl exibla axeln (fi g. B)

Lås spindeln genom att sätta in tappen (6) i tappöppningen (7). Lossa sedan chucken med chuckspännaren och sätt i tillbehöret. Håll stiftet på plats och dra åt chucken. Se till att ta bort stiftet innan du använder maskinen.

Användning

Slå på maskinen genom att koppla in strömbrytaren (4) Genom att justera hastighetsjusteringsratten (5) kan du reglera hastigheten på multiverktyget. Lägg inte ner maskinen när motorn fortfarande är igång. Placera inte maskinen på ett dammigt underlag. Dammpartiklar kan komma in i mekanismen.

För hög belastning vid låg hastighet på multiverktyget kan bränna ut motorn.

Montering av säkerhetsskydd (fi g. I)

Notera: Säkerhetsskydd rekommenderas att användas vid användning av tillbehör för slipning, polering eller kapning.

Ta bort ringen (8) från maskinen. Montera säkerhetsskyddet (13) på multiverktyget. Montera tillbehören som ska användas enligt beskrivningen i kapitel: Montering och tillbehör. Se till att den genomskinliga delen av säkerhetsskyddet är vänd mot dig, så att du skyddas från gnistor och skräp.

Montering av fräsfästet (fi g. J)

Notera: Frästfäste rekommenderas att användas vid användning av borr eller frästillbehör. Frästfästet hjälper till att styra verktyget i en rak linje vid fräsning av material.

Ta bort ringen (8) från maskinen. Montera tillbehören som ska användas enligt beskrivningen i kapitel: Montering och tillbehör. Montera fräsfästet (14) på multiverktyget.

Justera djupet på fräsverktyget till önskat skärdjup genom att öppna och stänga djupinställningsvredet (15).

Skruva av ringen (8) från chucken och ta bort den. Montera den fl exibla axeln på multiverktyget genom att placera den inre axeln (9) i chucken. Ringen på den fl exiblaaxeln (10) kan sedan fästas på multi-verktyget.

Använd aldrig axellåsknappen om maskinen är i drift.

Stativ till det roterande multiverktyget

• Montera stativet (11) på arbetsbänksklämman (12).
• Montera det monterade stativet på sidan av en arbetsbänk eller bänkskiva med en maximal tjocklek på 60 mm.
• Stativets höjd är justerbar. Lossa det övre röret på stativet genom att vrida det moturs. Dra ut röret till maximal höjd och fäst det genom att vrida röret medurs. Höjden på upphängningsfästet är justerbar genom att lossa det svarta vredet. Efter att ha justerat upphängningsfästet till rätt höjd, dra åt vredet igen.
• Fäst multiverktyget på stativets upphängningsfäste; detta upphängningsfäste kan vridas 360°.

Tillbehör till det roterande multiverktyget

Kontrollera alltid att tillbehörets högsta varvtal är lämpligt för multiverktygets maximala hastighet.

Notera: Arbeta säkert genom att använda säkerhetsskyddet. Detta förhindrar att gnistor och skräp träffar dig.

Slipstenar (fi g. D)

När du använder en slipsten första gången ska du använda den för att balansera den. Slipstenen kan även användas för rengöring av ytan eller för att ge slipstenen en speciell form.

Material Hastighetsinställning
Sten, skal -
Stål +
Aluminium, mässing + -
Plast -

Filthjul (fi g. E)

Filthjulen ska skruvas fast på dornen.

Material Hastighetsinställning
Stål +
Aluminium, mässing + -
Plast +

Slipband och skiva (fi g. F)

Material Hastighetsinställning
Trä + +
Stål -
Aluminium, mässing + -
Plast -

Höghastighetsfräs, diamantspets och borr (fi g. G)

Material Hastighetsinställning
Sten, skal Max
Stål + -
Aluminium, mässing + +
Plast -

Borstar av rostfritt stål och borstborste (fi g. H)

Endast för S_CT501AC

Material Hastighetsinställning
Sten, skal	+ -
Aluminium, mässing + -

4. UNDERHÅLL

Se till att maskinen inte är strömansluten när underhållsarbete utförs på motorn.

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som

sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begränsas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifi kationerna kan ändras utan förvarning.
