INSTRUKCJA OBSŁUGI S_CT501AC Vonroc

PL Tłumaczenie instrukcji oryginalnej 49

RO Traducere a instructiunilor originale 55

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

W razie nie przestzegania danej instrukcji obsługi może powstać ryzyko zranienia oraz zginięcia personelu lub uszkodzenia narzędzia.

Ryzyko porażenia prądem

Zmienna predkosc elektroniczna.

Używać gogli ochronnych. Stosować osłonę dla uszu.

Noś maskę przeciwpyłową

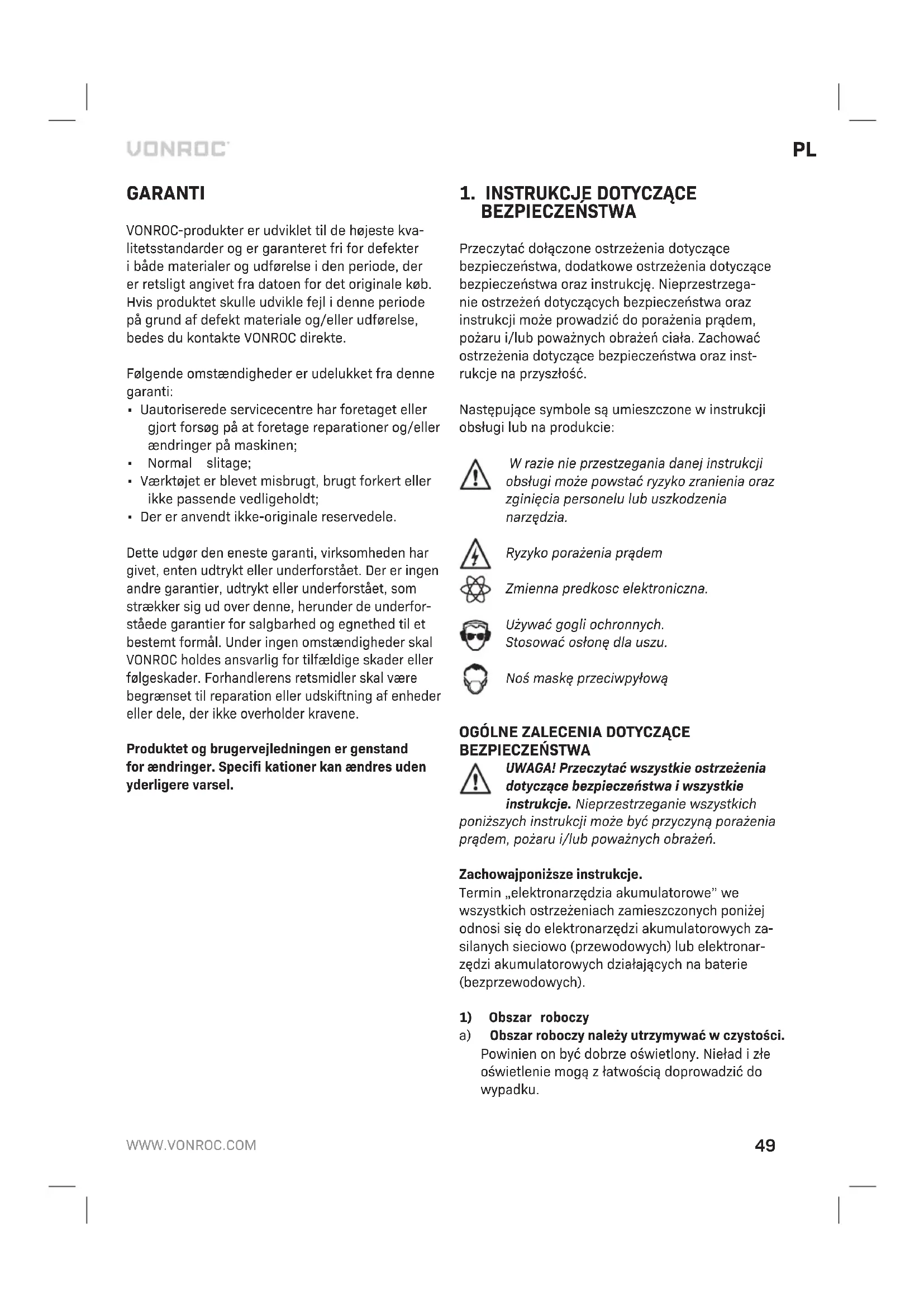

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Zachowajponiższe instrukcje.

Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektronarzędzi akumulatorowych działających na baterie (bezprzewodowych).

1) Obszar roboczy

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złę oświetlenie mogą z łatwością doprowadzić do wypadku.

b) Nie korzystaj z elektronarzędzi akumulatorowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektronarzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów.
c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urządzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.
2) Bezpieczeństwo związane z elektrycznością
a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfi kować wtyczki w jakikołwiek sposób. Nie należy używać adapterów, które uziemiają elektronarzędzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfi kacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.
b) Należy unikać bezpośredniego kontaktu fi zycznego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione.
c) Nie należy wystawiać elektronarzędzi akumulatorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.
d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odległości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub popłatane zwiększają ryzyko porażenia prądem.
e) Podczas korzystania z elektronarzędzia akumulatorowego na wolnym powietrzu, należy używać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osoby obsługującej urządzenie
a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmeczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała.
b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektronarzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.
d) Przed włączeniem elektronarzędzia akumulatorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawienie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała.
e) Nie należy sięć ponad urządzeniem. Przez cały czas należy zachować odpowiednią równowagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez części ruchome.
g) Jeśli w urządzeniu przewidziano elementy służące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi.

Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Obsługa i konserwacja elektronarzędzi akumulatorowych
a) Urządzenia nie należy przeciązać. Należy korzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie.
b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy.
c) Przed przystąpieniem do regulowania elektronarzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasi- lania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia.
d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stanowią zagrożenie.
e) Elektronarzędzia akumulatorowe należy utrzymywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń.
f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować.
g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniejszymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych.

h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem.
Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.

5) Użytkowanie i konserwacja urządzenia zasilanego akumulatorkami

a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków.

b) Należy używać jedynie akumulatorków przeznaczonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru.

c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów metalowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodować zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar.

d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia.

e) Nie używać uszkodzonego ani zmodyfi kowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfi kowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała.

f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F“.

g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6) Serwis
a) Zlecać serwisowanie elektronarzędzie wykwalifi kowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi.

Zapewni to zachowanie bezpieczeństwa elektronarzędzia.

b) Nigdy nie serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autoryzowany serwis.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA WIELOFUNKCYJNE NAR-ZĘDZIE OBROTOWE

• Zawsze trzymać kabel zasilający z dala od ruchomych części narzędzia.
• W przypadku zablokowania, niezwłocznie wyłączyć narzędzie i wyjąć wtyczkę z gniazdka sieciowego.
• Dopasować maksymalną prędkość obrotową akcesorium do prędkości obrotowej narzędzia.
• Odłożenie narzędzia wymaga każdorazowego wyłączenia silnika i poczekania, aż części ruchome się zatrzymają.
• Nigdy nie mocować klucza montażowego do narzędzia kawałkiem sznurka itp.
• Nie wolno naciskać przycisku blokowania osi, jeśli narzędzie pracuje.
• Dopilnować, aby średnica uchwytu sprężynowego była równa średnicy osi akcesorium.
• Używać urządzenia ściskającego do mocowania obrabianych przedmiotów.
• Trzymać dłonie z dala od obrabianego przedmiotu.

Bezpieczeństwo związane z elektryczn ością

Pod czas wykorzystania urządzenia elektrycznego należy zawsze przestrzegać odpowiednie przepisy bezpieczeństwa, które są ważne w Waszym kraju w celu zmniejszenia ryzyka pożaru, porażenia prądem elektrcznym oraz zranienia personelu.

Sprawdzić, czy napięcie sieciowe jest zgodne z parametrami na tabliczce znamionowej.

Maszyna klasy II - Podwójna izolacja - Nie trzeba stosowac wtyczek z uziemieniem.

2. INFORMACJE O MASZYNIE

Przeznaczenie

To elektronarzędzie jest przeznaczone do użytku w roli narzędzia do szlifowania, szlifowania drewna, szlifowania szczotką drucianą, polerowania, wycinania lub odcinania. To wielofunkcyjne narzędzie doskonale nadaje się do obróbki materiałów, takich jak drewno, tworzywa sztuczne, kamień, aluminium, mosiądz i stal. Zawsze używać odpowiednich akcesoriów i ustawień prędkości.

DANE TECHNICZNE

Nr modelu. CT501AC/S_CT501AC
Napięcie 220-240V~
Częstotliwość 50 Hz
Pobór energii 160 W
Liczba obrotów, bez obciążenia 8.000-35.000/min
Gniazdo na akcesoria 3.2 + 2.4 mm
Masa 1.75 kg
LpA halas (ciśnienie)	73+3 dB(A)
LwA halas (natezenie)	84+3 dB(A)
Wibracje 3.74+1.5 m/s	^2

Poziom wibracje

Poziom emisji drgań podany w tej instrukcji obsługi został zmierzony zgodnie ze standaryzowanym testem podanym w normie EN62841; może on służyć do porównywania narzędzi ze sobą oraz do wstępnego oszacowania ekspozycji na drgania podczas użytkowania narzędzia do podanych zastosowań

• używanie narzędzia do innych zastosowań lub z innymi lub żle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji
• okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą znacząco zmniejszać poziom ekspozycji

Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnoszą się do wykresu na stronach 2-3

Fig. A

1. Uchwyt
2. Uchwyt boczny
3. Klucz do uchwytu
4. Wlacznik
5. Pokrętło regulacji prędkości
6. Bolec
7. Otwieranie bolca
8. Pierścień maszyny
9. Wał wewnętrzny
10. Pierścień wału giętkiego
11. Stojak
12. Zacisk roboczy
13. Ośłona bezpieczeństwa
14. Końcówka do frezowania
15. Pokrętło głębokości

3. OBSLUGA

Przed rozpoczęciem montażu zawsze wyjmować wtyczkę z gniazdka sieciowego.

Ostrzeżenie! Podczas wymiany akcesoriów akcesoria proszę wkładać do tulei zaciskowej możliwie jak najgłębiej, w celu maksymalnego ograniczenia niebezpieczeńwa uwolnienia akcesoriów i uniknięcia nie równomiernego zrównoważenia.

Montowanie akcesorów (Fig.A)

Wcisnąć i przytrzymać blokadę wrzeciona (2). Przy pomocy klucza do uchwytu (3) odkręcić tuleję zaciskową (1). Włożyć akcesorium na miejsce. Trzymać blokadę wrzeciona, jednocześnie dokręcając tuleję zaciskową kluczem do uchwytu. Nie wciskać przycisku blokady wrzeciona, gdy silnika pracuje.

Aby zamontować akcesorium w wale giętkim (Rys. B)

Zablokować wrzeciono, wkładając bolec (6) w otwór na bolec (7). Następnie poluzować uchwyt kluczem do uchwytu i włożyć akcesorium na miejsce. Utrzymując bolec na miejscu, dokręcić i zacisnąć uchwyt. Dopilnować, aby wyjąć bolec przed użyciem narzędzia.

Obstuga

Włączyć maszynę za pomocą włącznika (4). Pokrętło regulacji prędkości (5) służy do regulacji prędkości obrotowej narzędzia. Rządzenie można odstawić dopiero, gdy silnik przestanie pracować. Nie należy klaść urządzenia w miejscach brudnych i zapylonych. Pył może przedostać się do środka mechanizmu.

Przy małych prędkościach zbytnie obciążenie Narzędzie wielofunkcyjnemoże doprowadzić do przepalenia silnika.

Zakładanie osłony bezpieczeństwa (rys. I)

Uwaga: Zalecamy korzystanie z osłony bezpieczeństwa podczas korzystania z akcesoriów do szlifowania, szlifowania drewna, polerowania, cięcia lub skrawania.

Zdemontować pierścień (8) z narzędzia. Zamontować osłonę bezpieczeństwa (13) na narzędziu. Zmontować akcesoria do użycia zgodnie z opisem w rozdziale: Montaż akcesoriów. Dopilnować, aby przezroczysta część osłony bezpieczeństwa była skierowana w stronę użytkownika, zapewniając ochronę przed iskrami i resztkami.

Montaż końcówki do frezowania (rys. J)

Uwaga: Zaleca się korzystanie z końcówki do frezowania podczas używania akcesoriów do wiercenia lub frezowania. Końcówka do frezowania pomaga prowadzić narzędzie w linii prostej podczas frezowania.

Zdemontować pierścień (8) z narzędzia. Zmontować akcesoria do użycia zgodnie z opisem w rozdziale: Montaż akcesoriów. Zamontować akcesorium do frezowania (14) na narzędziu.

Ustawić żadaną głębokość pracy narzędzia do frezowania, wykręcając i dokręcając pokrętło głębokości (15).

MONTAŻ WAŁU GIĘTKIEGO I STOJAKA Giętki wał (Rys. C)

Odkręcić pierścień (8) z uchwytu i zdjąć go. Zamontować wał giętki w narzędziu, umieszczając wał wewnętrzny (9) w uchwycie. Pierścień giętkiego wału (10) można następnie przymocować do narzędzia.

Nie wolno naciskać przycisku blokowania osi, jeśli silnik wciąż się obraca.

Stojak obrotowego narzędzia wielofunkcyjnego

Zamontować stojak (11) na zacisku roboczym (12).
- Zmontowany stojak zamocować z boku stołu lub blatu warsztatowego o maksymalnej grubości 60 mm.
- Wysokość stojaka można regulować. Poluzować górny element stojaka obracając go w lewo. Wyciągnąć go do maksymalnej wysokości i dokręcić obracając w prawo. Wysokość wspornika jest regulowana przez poluzowanie czarnego pokrętła. Po ustawieniu wspornika na odpowiedniej wysokości należy ponownie dokręcić pokrętło.
- Zamontować narzędzie na wsporniku stojaka; wspornik może zostać obrócony o 360°.

Akcesoria do obrotowego narzędzia wielofunkcyjnego

Zawsze sprawdzać, czy maksymalna prędkość obrotowa akcesorium jest dopasowana do maksymalnej prędkości narzędzia wielofunkcyjnego.

Uwaga: Pracować bezpiecznie z użyciem osłony bezpieczeństwa. Pozwoli to chronić użytkownika przed iskrami i resztkami.

Akcesoria szlifi erskie (Rys. D)

Podczas pierwszego użycia akcesorium szlifi erskiego użyć odpowiedniego kamienia wykończeniowego do wyważenia. Kamienia wykończeniowego można używać do czyszczenia powierzchni lub nadawania akcesorium szlifi erskiemu żądanego kształtu.

MaterialPrędkość
Kamień, muzla -
Stal +
Aluminium, miedż + -
Plastik -

Tracze fi Icowe (Fig E)

Tarcze fi lcowe należy wkręcać w trzpień.

Material Prędkość
Stal +
Aluminium, miedż + -
Plastik +

Szlifowanie zespoły i płyty (Fig.F)

Material Prędkość
Drewno + +
Stal -
Aluminium, miedż + -
Plastik -

Frez, końcówka do grawerowania i wiertło (Fig. G)

Material Prędkość
Kamień, muzla Max
Stal + -
Aluminium, miedż + +
Plastik -

Szczotki ze stali nierdzewnej i szczotka szczecinowa (Rys. H)

Dotyczy tylko S_CT501AC

Material Prędkość
Kamień, muzla +-
Aluminium, miedż +-

4. KONSERWACJA

Przed konserwacją silnika, upewnij się, czy przyrząd nie jest włączony i czy jest odłączony z sieci.

Czyścić obudowę maszyny regularnie miękką ście reczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

SRODOWISKO

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegaja zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotycząca zuzytych urządzen elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do użytku, podlegaja oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z naj- wyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfi kacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;
• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku fi rma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.
