MANUAL DE UTILIZADOR S_CT501AC Vonroc

PT Instruções originais 61

Quando utilizar máquinas eléctricas deve sempre respeitar as normas de segurança em vigor no local, devido ao perigo de incêndio, de choques eléctricos ou ferimentos pessoais. Para além das instruções abaixo, leia também as instruções de segurança apresentadas no folheto de segurança em anexo. Guarde as instruções num lugar seguro!

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Velocidade electrónica variável

Use óculos de segurança. Use protecção auricular.

Use uma máscara anti-poeira.

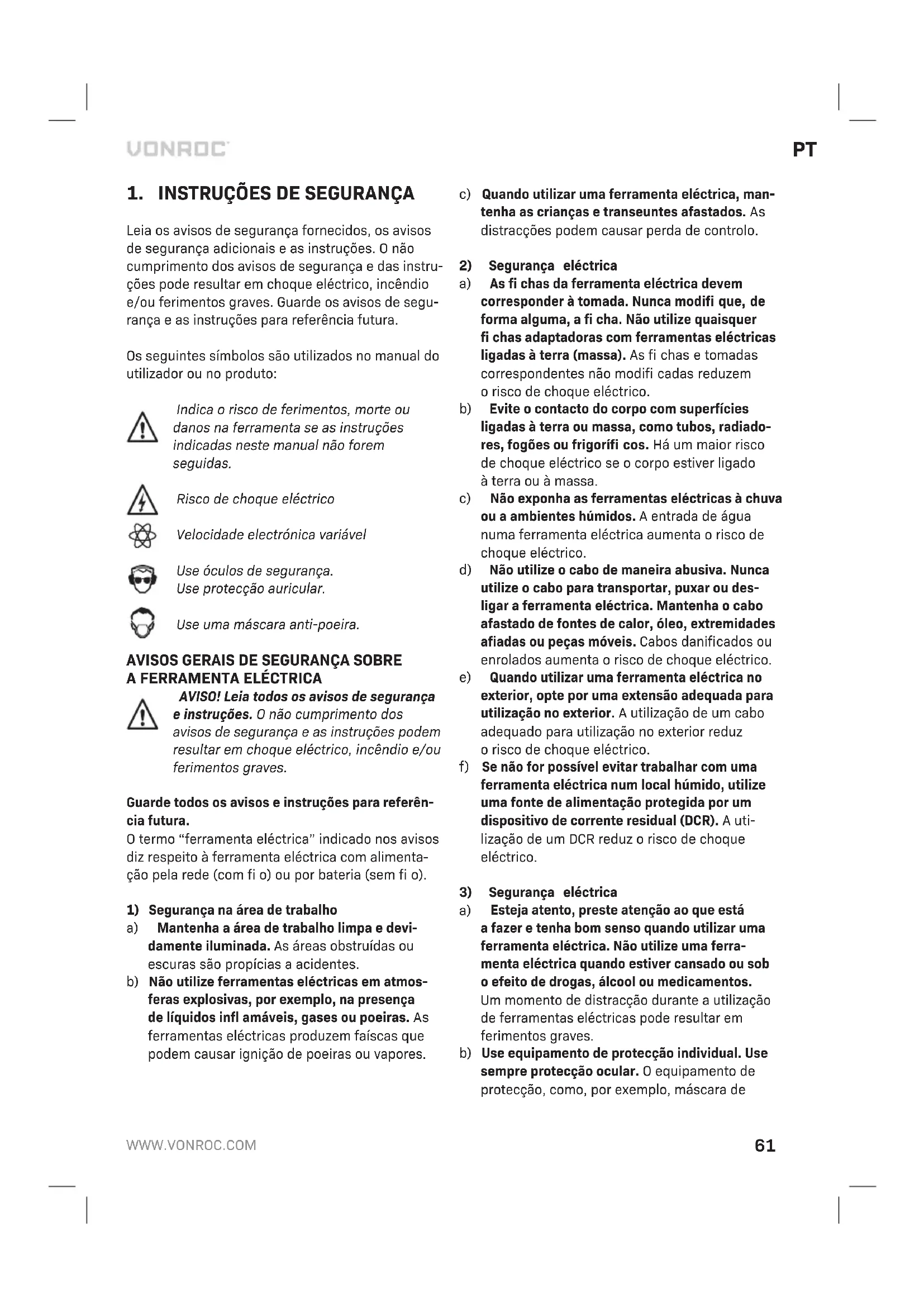

AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fi o) ou por bateria (sem fi o).

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.
b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.

c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.
a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico.
b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigorífi cos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.
c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico.
e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.
a) Esteja atento, preste atenção ao que está a fazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.
b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de

poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.
d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.
4) Utilização e cuidados a ter com a ferramenta com baterias
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser contro-

lada através do gatilho é perigosa e tem de ser reparada.

c) Retire a fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não bloqueiam, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.
f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fi ns diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.
5) Utilização e cuidados a ter com a ferramenta com baterias
a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado

para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.

b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. A utilização de outro tipo de baterias pode causar ferimentos e incêndio.

c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre terminais. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

d) Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

e) Não utilize baterias ou ferramentas danifi cadas ou modificadas. As baterias danificadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

f) Não exponha a bateria ou a ferramenta ao fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo especificado pode danifi car a bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica deve ser reparada apenas por pessoal qualifi cado e só devem ser utilizadas peças sobresselentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

b) Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.

AVISOS DE SEGURANÇA ADICIONAIS PARA A FERRAMENTA ROTÁTIVA MULTIFUNÇÕES

• Mantenha sempre o cabo afastado das peças móveis da máquina.
• Em caso de bloqueio, desligue a máquina de imediato e retire a fi cha da corrente.
• Compare o número máximo de rotações permitidas dos acessórios do número de rotações da máquina.
• Antes de guardar a máquina, deve desligar o motor e aguardar até as peças móveis deixarem de rodar.
• Nunca fi xe uma chave de montagem na sua máquina com um fi o ou um objecto semelhante.
• Nunca utilize o botão de fi xação do eixo quando a máquina estiver a funcionar.
• Certifi que-se de que o diâmetro do mandril da mola é igual ao diâmetro do eixo do acessório.
• Utilize um dispositivo de fi xação para prender a peça de trabalho.
• Mantenha as mãos afastadas da peça de trabalho.

Segurança eléctrica

Quando utilizar máquinas eléctricas, cumpra sempre os regulamentos de segurança aplicáveis ao seu país para reduzir o risco de incêndio, choque eléctrico e ferimentos. Leia as seguintes instruções de segurança.

Verifi que sempre se a fonte de alimentação corresponde à tensão na placa sinalética.

Máquina de classe II - Isolamento duplo - Não é necessária uma fi cha com ligação à terra

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

Esta ferramenta rotativa multifunções é muito adequada para trabalhar com materiais como madeira, plástico, pedra, casco de alumínio, latão e aço.

Utilize sempre os acessórios e a regulação de rede adequados.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o CT501AC/S_CT501AC
Tensão 220 - 240 V ~
Frequência	50 Hz
Consumo de energia 160 W
Sem velocidade de carga 8,000	- 35,000/min
Capacidade da pinça de fi xação	3,2 + 2,4 mm
Peso 1,75 kg
Lpa (nível de pressão sonora)	73 + 3 dB(A)
Lwa (nível de potência sonora)	84 + 3 dB(A)
Vibração 3,74 + 1,5 m/s	^2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifici cado pela norma EN60745. Pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição.
• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de exposição.

Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3

Fig. A

1. Mandril
2. Bloqueio do eixo
3. Chave de mandril
4. Interruptor para ligar/desligar
5. Botão de regulação da velocidade
6. Pino
7. Abertura do pino
8. Anel da máquina

9. Eixo interno

1. Anel do eixo fl exível
2. Suporte
3. Sistema de fi xação da bancada de trabalho
4. Protecção de segurança
5. Acessório de fresagem
6. Botão de profundidade

3. FUNCIONAMENTO

Antes da montagem, retire sempre a fi cha da rede eléctrica.

Aviso! Para substituir os acessórios, insira um acessório na pinça (ou mandril) o máximo possível para minimizar o reposicionamento e o desequilíbrio.

Montagem dos acessórios (Fig. A)

Pressione o bloqueio do eixo (2) e mantenha-o premido. Com uma chave de mandril (3), pode desapertar o mandril (1). Coloque o acessório no respectivo local. Mantenha pressionado o bloqueio do eixo quando apertar o mandril com a chave de mandril.

Montar um acessório no eixo fl exível (Fig. B)

Bloqueie o eixo colocando o pino (6) na abertura do pino (7). Em seguida, liberte o mandril com a chave do mandril e coloque o acessório. Mantenha o pino no respectivo local e aperte o mandril. Não se esqueça de retirar o pino antes de utilizar a máquina.

Funcionamento

Ligue a máquina encaixando o interruptor para ligar/desligar (4) ajustando a roda de regulação da velocidade (5), pode regular a velocidade da ferramenta multifunções.

Não desligue a máquina com o motor ainda em funcionamento. Não coloque a máquina sobre uma superfície com pó. Podem entrar partículas de pó no mecanismo.

Uma carga demasiado elevada a uma velocidade reduzida da ferramenta multifunções pode queimar o motor.

Montar a protecção de segurança (Fig. I)

Nota: É aconselhável utilizar a protecção de segurança quando utilizar acessórios de rebarbação, lixagem, polimento ou de corte.

Retire o anel (8) da máquina. Monte a protecção de segurança (13) na ferramenta multifunções. Monte os acessórios que vão ser utilizados de acordo com a explicação no capítulo: Montagem dos acessórios. Certifi que-se de que a parte transparente da protecção de segurança está virada para si, para que fi que protegido de faíscas ou resíduos.

Montar o acessório de fresagem (Fig. J)

Nota: É aconselhável usar o acessório de fresa-gem quando utilizar acessório de fresagem ou perfuração. O acessório de fresagem vai ajudar a orientar a ferramenta numa linha recta quando fresar material.

Retire o anel (8) da máquina. Monte os acessórios que vão ser utilizados de acordo com a explicação no capítulo: Montagem dos acessórios. Monte o acessório de fresagem (14) na ferramenta multifunções.

Abra e feche o botão de profundidade (15) para regular a profundidade da ferramenta de fresagem para a profundidade de corte pretendida.

MONTAR O EIXO FLEXÍVEL E O SUPORTE Eixo fl exível (Fig. C)

Desaperte o parafuso (8) do mandril e retire-o. Monte o eixo fl exível na ferramenta multifunções, colocando o eixo interno (9) no mandril. Em seguida, pode apertar o anel do eixo fl exível (10) na ferramenta multifunções.

Nunca utilize o botão de fi xação do eixo se o motor ainda estiver a rodar.

Suporte da ferramenta rotativa multifunções

• Monte o suporte (11) no sistema de fi xação da bancada de trabalho (12).
• Monte o suporte montado na parte lateral de uma bancada de trabalho ou num balcão com uma espessura máxima de 60 mm.
• A altura do suporte pode ser regulada. Desaperte o tubo superior do suporte, rodando-o para a esquerda. Retire o tubo para a respectiva altura máxima e fi xe-o, rodando-o para a direita.

Para regular a altura do suporte de suspensão, afrouxe o botão preto. Depois de regular o su- porte de suspensão para a altura correcta, volte a apertar o botão.

- Fixe a ferramenta multifunções no suporte de suspensão do suporte; este suporte de suspensão pode ser rodado num ângulo de 360°.

Acessórios da ferramenta rotativa multifunções

Verifi que sempre se as rpm máximas do acessório são adequadas para a velocidade máxima da ferramenta multifunções.

Nota: Para trabalhar em segurança, utilize a protecção de segurança. Isto impede que seja atingido por faíscas e resíduos projectados.

Pedras de rebarbação (Fig. D)

Quando utilizar uma pedra de rebarbação pela primeira vez, utilize a pedra de perfi lagem para equilibrá-la. A pedra de perfi lagem pode ser utilizada também para limpar a superfície ou para dar uma forma especial à pedra de rebarbação.

Material	Regulação de velocidade
Pedra, invólucro -
Aço +
Alumínio, latão + -
Plástico -

Discos de feltro (Fig. E)

Os discos de feltro devem ser apertados no mandril.

Material	Regulação de velocidade
Aço +
Alumínio, latão + -
Plástico +

Lixas e disco (Fig. F)

Material	Regulação de velocidade
Madeira + +
Aço -
Alumínio, latão + -
Plástico -

Ferramenta de corte de alta velocidade, ponta do disco de diamante e berbequim (Fig. G)

Material	Regulação de velocidade
Pedra, invólucro Máx.
Aço + -
Alumínio, latão + +
Plástico -

Escovas de aço inoxidável e escova de pelos (Fig. H)

Apenas para o modelo S_CT501AC

Material	Regulação de velocidade
Pedra, invólucro + -
Alumínio, latão + -

4. MANUTENÇÃO

Quando efectuar o trabalho de manutenção no motor, o equipamento não deve estar sob tensão.

Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifi que-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danifi cam os componentes sintéticos.

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgaste normal;
• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específi cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
