MANUAL DE UTILIZADOR S_OT501DC Vonroc

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cum- primento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou fe- rimentos graves.Guarde todos os avisos e instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia o manual do utilizador. Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico. Velocidade electrónica variável. Não utilizar debaixo de chuva. Risco de projecção de objectos. Mantenha as pessoas presentes afastadas da área de trabalho. Use óculos de segurança. Use protecção auricular. Use uma máscara de poeiras. Apenas para utilização no interior. Máquina de classe II - Isolamento duplo - Não é necessário uma fi cha com ligação à terra. Fusível miniatura com desfasamento. Temperatura máx. de 45

Não deite a bateria no fogo. Não coloque a bateria dentro de água. Recolha selectiva para bateria de iões de lítio.76

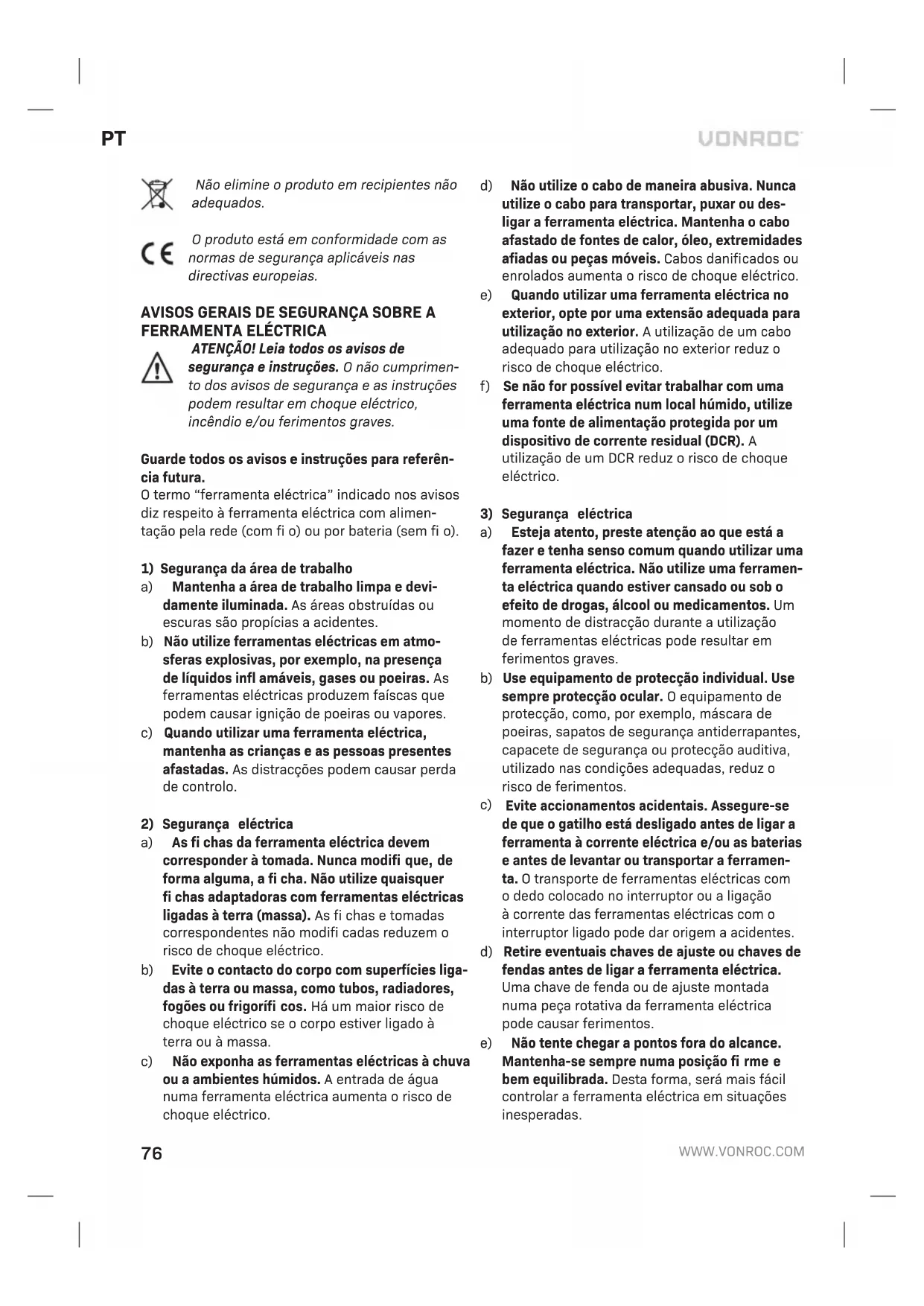

Não elimine o produto em recipientes não adequados. O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. AVISOS GERAIS DE SEGURANÇA SOBRE A

FERRAMENTA ELÉCTRICA

ATENÇÃO! Leia todos os avisos de segurança e instruções. O não cumprimen- to dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referên- cia futura. O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimen- tação pela rede (com fi o) ou por bateria (sem fi o).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e devi- damente iluminada. As áreas obstruídas ou escuras são propícias a acidentes. b) Não utilize ferramentas eléctricas em atmo- sferas explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e as pessoas presentes afastadas. As distracções podem causar perda de controlo.

2) Segurança eléctrica

a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico. b) Evite o contacto do corpo com superfícies liga- das à terra ou massa, como tubos, radiadores, fogões ou frigorífi cos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa. c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou des- ligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afi adas ou peças móveis. Cabos danifi cados ou enrolados aumenta o risco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) Segurança eléctrica

a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramen- ta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramen- ta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.PT

f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças. g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.

Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta

com baterias a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capaci- dade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser contro- lada através do gatilho é perigosa e tem de ser reparada.

Retire a fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possí- vel fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança pre- ventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctri- ca seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las. e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a fer- ramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.

Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. Autili- zação da ferramenta eléctrica para fi ns diferen- tes dos previstos pode resultar em situações perigosas.

Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.

5) Utilização e cuidados a ter com a ferramenta

com baterias a) Recarregue apenas com o carregador especifi - cado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incên- dio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham pilhas especifi camente concebidas. A utilização de outro tipo de baterias pode causar lesões e incêndio.

Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos termi- nais da bateria pode causar queimaduras ou um incêndio.

Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifi ca- das ou modifi cadas. As baterias danifi cadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.78

Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA:atempera- tura “130 °C” pode ser substituída pela tempe- ratura “265 °F”.

Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especifi cado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo es- pecifi cado pode danifi car a bateria e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser repara- da por pessoal qualifi cado e só devem ser uti- lizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência auto- rizados.

O contacto ou inalação de poeiras produzidas durante a tarefa (por exemplo, superfícies pintadas com chumbo, madeira e metal) pode pôr em perigo a sua saúde e a das pessoas presentes. Use sempre equipamento de protecção adequado, como uma máscara de protecção contra poeiras. Durante a utilização, utilize sempre uma extracção de poeira adequada.

• Não utilize materiais que contenham amianto. Oamianto é considerado cancerígeno.

• Não trabalhe com metais com um teor de mag- nésio superior a 80 %.

• Tenha muito cuidado quando pintar superfícies pintadas.

• Não utilize acessórios que não tenham sido concebidos e recomendados especifi camente pelo fabricante. Risco de ferimentos.

• Inspeccione a máquina e os acessórios antes de cada utilização. Não utilize acessórios que estejam dobrados, rachados ou danifi cados. Se deixar cair a máquina ou um dos acessórios, inspeccione se a máquina ou o acessório apresentam danos. Se necessário, substitua o acessório.

• Utilize apenas os acessórios recomendados pelo fabricante.

• Utilize apenas os acessórios adequados para a aplicação.

• Utilize apenas acessórios com dimensões cor- rectas.

• Não utilize acessórios que necessitem de líqui- dos de refrigeração. Risco de choque eléctrico.

Verifi que se os acessórios estão montados correctamente. Não utilize adaptadores ou outros meios de apoio para montar acessórios com um diâmetro do eixo diferente.

• Verifi que se a velocidade máxima do acessório é superior ou igual à velocidade máxima da má- quina. Consulte a placa sinalética na máquina.

• Deixe a máquina a funcionar sem carga numa área segura depois de montar os acessórios. Se a máquina começar a vibrar com intensidade, desligue a máquina de imediato, retire a fi cha da tomada de corrente para resolver o problema.

• Verifi que se a peça de trabalho está bem apoia- da ou fi xada.

• Use óculos de segurança. Use protecção auricular. Use uma máscara anti-poeira. Se necessário, utilize outros meios de protecção, por exemplo, luvas de segurança, sapatos de segurança, etc. Risco de ferimentos.

• Mantenha as pessoas presentes afastadas da área de trabalho. Peça a todas as pessoas na área de trabalho para usar equipamento de protecção. Risco de ferimentos.

• Mantenha o cabo de alimentação afastado do acessório rotativo. Se o cabo de alimentação tocar no acessório rotativo, as suas mãos ou braços podem entrar em contacto com o aces- sório. Risco de ferimentos.

• Segure a máquina pelas superfícies de fi xação isoladas se o acessório entrar em contacto com cablagem escondida ou o cabo de rede. Se o acessório entrar em contacto com um fi o sob tensão, as peças metálicas expostas da máqui- na podem fi car sob tensão. Risco de choque eléctrico.

• Não ligue a ferramenta eléctrica quando estiver a transportá-la. Risco de ferimentos.

• Não utilize a máquina perto de materiais in- fl amáveis. Risco de incêndio.

• Tenha em atenção que o acessório continua a rodar durante um breve período depois de de-PT

sligar a máquina. Não tente parar o acessório com a mão.

• Nunca coloque a máquina virada para baixo numa mesa ou uma bancada antes de des- ligá-la.

• Limpe as aberturas de ventilação com frequên- cia. Risco de choque eléctrico. AVISOS DE SEGURANÇA SOBRE A BATERIA a) Não abra a bateria. Perigo de curto-circuito. b) Proteja a bateria do calor, por exemplo, contra exposição contínua a luz solar, fogo, água e humidade. Perigo de explosão. c) Em caso de danos e uso inadequado da bateria, podem ser emitidos vapores. Ventile a área e contacte um médico se houver queixas. Os vapores podem irritar o sistema respiratório. d) Utilize a bateria em conjunto com o seu produto industrial da Vonroc. Esta é a única protecção contra sobrecarga perigosa.

A bateria pode ser perfurada por objectos dani- fi cados como pregos ou chaves de parafusos ou se for aplicada força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, causar fumo, explodir ou sobreaquecer. AVISOS DE SEGURANÇA SOBRE O CARRE GADOR Utilização pretendida Deve utilizar apenas as baterias recarregáveis CD801AA e CD803AA no carregador. Outros tipos de baterias podem rebentar, causando ferimentos e danos. a) O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução. b) As crianças devem ser vigiadas, para que não brinquem com o equipamento. c) Não recarregue baterias não recarregáveis! d) Durante o carregamento, as baterias devem ser colocadas em locais bem ventilados!

Verifi que sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.

• Não utilize a máquina se o cabo de alimentação ou a fi cha estiver danifi cada.

• Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm

. Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida A sua ferramenta múltipla foi concebida para lixagem ligeira, serragem e raspagem.

ESPECIFICAÇÕES TÉCNICAS

Este manual foi elaborado para conjuntos/ números de artigos diferentes. Verifi que o número do artigo correspondente na tabela de especifi cações indicada abaixo para obter a composição e conteúdos correctos do seu conjunto. Modelo n.º OT501DC OT501DC S2_ OT501DC S3_ OT501DCBaterias incluídas - CD801AA CD801AACD803AACarregadores incluídos- CD802AATensão 20 V Sem velocidade de carga5000-18000/minPeso 0,96 kgNível de pressão acústica LPA81,8 dB (A) Nível de potência acústica LWA92,8 dB (A) Variabilidade (K) 3 dB (A)Vibração (ser-ragem em aço)4,657 m/s Variabilidade (K) 1,5 m/s Modelo n.º CD801AATipo de bateria Iões de lítioTensão 20 V Capacidade 2,0 AhCarregador recomendado CD802AAPeso 0,3 kg80

Modelo n.º CD803AATipo de bateria Iões de lítioTensão 20 V Capacidade 4,0 AhCarregador recomendado CD802AAPeso 0,65 kgModelo n.º CD802AAEntrada do carregador220 - 240 V, 50 Hz, 0,4 ASaída do carregador 21 V 2,5 ATempo de carregamento de uma bateria de 2 Ah60 minutosTempo de carregamento de uma bateria de 4 Ah120 minutosBaterias recomendadas CD801AA, CD803AAPeso 0,36 kg Use protecção auricular. Utilize apenas as seguintes baterias da plataforma de baterias VONROC POWER, 20 V. A utilização de quaisquer outras baterias podem causar ferimen- tos graves ou danos na ferramenta. CD801AA Iões de lítio, 20 V, 2 Ah CD803AA Iões de lítio, 20 V, 4 Ah O seguinte carregador pode ser utilizado para carregar estas baterias. CD802AA Carregador rápido As baterias da plataforma de baterias POWER de 20 V da VONROC podem ser utilizadas com todas as ferramentas da plataforma de baterias POWER de 20 V da VONROC. Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifi cado pela norma EN 62841; pode ser utilizado para comparar ferra- mentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta nas aplicações; - A utilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição - O número de vezes que a ferramenta é desliga- da ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de exposição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizan- do os seus padrões de trabalho. DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Interruptor para ligar/desligar

2. Botão de ajuste da velocidade

3. Ponto de montagem para acessórios

5. Alavanca de substituição rápida

8. Botão de desbloqueio da bateria

9. Botão dos indicadores LED da bateria

12. LED de indicação do carregador

Retire a bateria antes de efectuar qualquer tarefa na ferramenta eléctrica. A bateria deve ser carregada antes de utilizá-la pela primeira vez. Inserir a bateria na máquina (Fig. C) A parte exterior da bateria deve estar limpa e seca antes de ligá-la ao carregador ou máquina.

2. Empurre a bateria ainda mais até encaixar no

respectivo local. Retirar a bateria da máquina (Fig. C)

1. Prima o botão de desbloqueio da bateria (8).

Verifi car o estado de carregamento da bateria (Fig.D)

• Para verifi car o estado de carga da bateria, prima ligeiramente o botão (9) na bateria.

A bateria tem 3 indicadores luminosos que mostram o nível de carga, quanto maior for o número de indicadores luminosos acesos, maior é a carga restante na bateria.

Se os indicadores luminosos não se acenderem, isso signifi ca que a bateria não tem carga e que deve carregá-la de imediato. Carregar a máquina com o carregador (Fig. D)

1. Retire a bateria (7) da máquina.

2. Vire a bateria (7) ao contrário e deslize-a para

3. Empurre a bateria até estar totalmente encaixada

trica e aguarde alguns instantes. Os indicadores LED no carregador (12) acendem-se e mostram o estado de carregador. O carregador tem 2 indicadores LED (12), que indi- cam o estado do processo de carregamento: Estado do LED vermelho Estado do LED verde Estado do carregador Desligado Desligado Sem energia Desligado Ligado Modo de espera: - A bateria não foi inserida ou - a bateria foi inserida, mas o carregamento foi concluído Ligado Desligado Carregamento da bateria em curso

• O carregamento total da bateria de 2 Ah pode demorar até cerca de 60 minutos.

• O carregamento total da bateria de 4 Ah pode demorar até cerca de 120 minutos. Quando a bateria estiver totalmente carregada, retire a fi cha do carregador da tomada e retire a bateria do carregador. Se não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado. Retirar e montar acessórios (Fig. B) Os acessórios gastos ou danifi cados devem ser substituídos de imediato. Utilize apenas acessórios afi ados e não danifi cados.

Liberte a alavanca de substituição rápida (5) e deslize o acessório para a frente para removê-lo do suporte.

• Encaixe o acessório no suporte e aperte a alavan- ca de substituição rápida (5). O patim de lixagem e a lixa devem ser utilizados para aplicações de lixagem.

• Para desligar a máquina, empurre de novo o interruptor para ligar/desligar (1) para trás. Regular a velocidade (Fig. A) O botão de regulação da velocidade é utilizado para regular a velocidade. O botão de regulação da velocidade pode ser regulado para 6 posições. Avelocidade adequada varia consoante a aplicação e o material que pretende trabalhar. Não regule a velocidade durante a utilização.

• Rode o botão de regulação da velocidade (2) para a posição pretendida. Sugestões para uma excelente utilização

• Fixe a peça de trabalho. Utilize um dispositivo de fi xação para peças de trabalho pequenas.

• Faça uma linha para defi nir a direcção de orien- tação do acessório.

• Segure a máquina com fi rmeza pela pega.

• Aguarde até a máquina atingir a velocidade máxima.82

• Coloque o acessório na peça de trabalho.

• Mova a máquina lentamente ao longo da linha desenhada previamente, premindo o acessório com fi rmeza contra a peça de trabalho.

• Não aplique demasiada pressão na máquina. Deixe a máquina fazer o trabalho.

• Desligue a máquina e aguarde até parar por completo antes de colocar a máquina no chão.

Antes de efectuar a limpeza e a manu- tenção, desligue sempre a máquina e retire a bateria da máquina. Limpe a caixa da máquina com regularidade com um pano macio, de preferência após cada utili- zação. Certifi que-se de que as aberturas de ven- tilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produ- tos químicos danifi cam os componentes sintéticos. AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjun- to com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais ele- vados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresen- tar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se a ferramenta foi utilizada de maneira abusi- va, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específi cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limit- ados a reparar ou substituir as unidades ou peças que não estejam em conformidade. O equipamento e o manual do utilizador estão sujei- tos a alterações sem aviso prévio. As especifi cações podem ser alteradas sem aviso prévio.HU
