BRUKSANVISNING S_OT501DC Vonroc

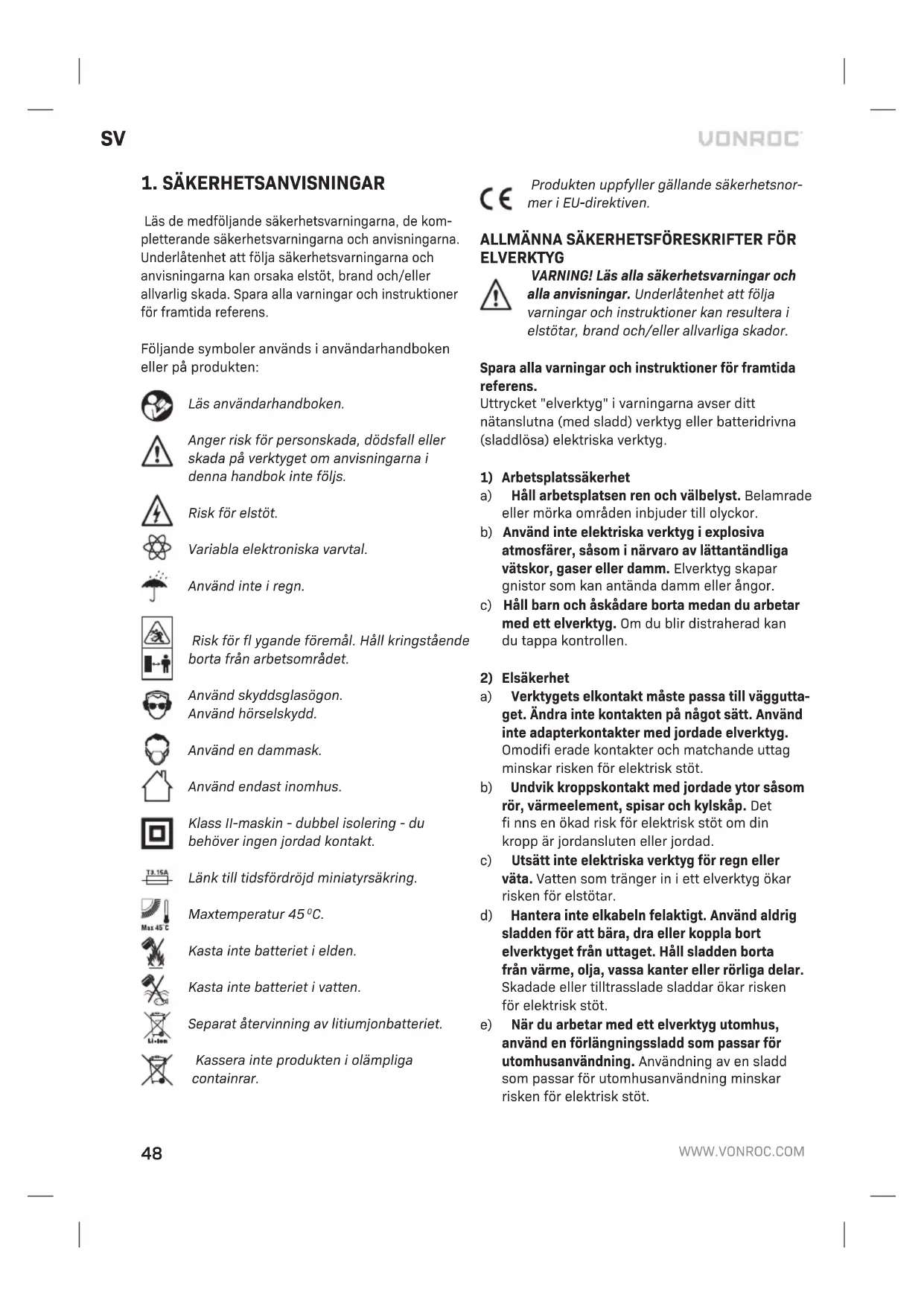

Läs de medfoljande sakerhetsvarningarna, de komplettenderande sakerhetsvarningarna och anvisningarna. Underlåtenhet att följa sakerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara alla varninger och instruktioner für fremtida referens.

Följande symboler används i användarhandboken aller på Produkten:

Läs användarhandboken.

Anger risk for persorskada, dödsfall ellerskada på verktyget om anvisiningarna ienna handbok inte följs.

Risk for elstot.

Variabla elektroniska varvtil.

Använd inte i regn.

Risk for flygande foremål. Häll kringstaende borta frän arbetsområdet.

Använd skyddsglasögon.
Använd hörskelskydd.

Använd en dammask.

Anvand endast inomhus.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Länk till tidsfördröjd miniatysäkring.

Maxtemperatur 45^

Kasta inte batteriet i elden.

Kasta inte batteriet i vatten.

Kassera inte Produkten i olampliga containrar.

C

Produkten uppfyller gällande sakerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFORESKRIFTER FÖRLVERKTYG

VARNING! Läs alla sakerhetsvarningar och alla anvisningar. Underlåtenhet att folja varningar och instruktioner kan resulteda i elstätar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt natanslutna (med sladd) verktyg eller batteridrivna (sladdlosa) elektriska verktyg.

1)Arbetsplatssakerhet

a) Hall arbeitsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmossärer, sasom i narvaro av lättantändiga vātskor, gaser aller damm. Elverktyg skapar gnistor som kan anteanda damm aller Ångor.
c) Hall barn och askadare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

2) Elsakerhet

a) Verktygets elkontakt mäste passa till vagguttaget. Ändra inte kontakten på nagot satt. Använd inte adapterkontakter med jordade elverktyg. Omodifi erade kontakter och matchande uttag minskar risiken for elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor sasom rör, varmeelement, spasar och kylskap. Det fi nns en ökad risk for elektrisk stöt om din kropp ar jordansluten erler jordad.
c) Utsatt inte elektriska verktyg for regn ell er vata. Vatten som trangler in i ett elverktyg okar risken for elstotar.
d) Hantera inte elkabeln felaktigt. Använd aldrig sladden for attbara, dra eller koppla bort elverktyget frän uttaget. Häll sladden borta frän värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken für elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar für utomhusanvändning. Använding av en sladd som passar für utomhusanvändning minskar risiken for elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal ar oundvikligt, använd ett uttag som ar skyddat med jordfelsbrytare (RCD). Användning av jord-felsbrytare minskar risken for elstötar.
3) Personlig sakerhet
a) Var uppmärksam, kontrollera vad du gör och anecd sunt fornuft;nar du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller paverkad av droger, alkohol eller medicinering. Ett ögonblcks ouppmärksamhet under arbetet kan resultedera i allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning sāsom dammi I-terskydd, halksakra sakerhetsskor, skyddshjalm eller hörsksydd som används for lámpliga Förhallanden minskar persónskador.
c)Forebygg oavsiktlig igangsattning. Se till att strombrytaren ar i avstangd position innan anslutning till stromkallan och/eller batteriet,verktyget lyfts upp erller bars.Om du bar elverktyg med ditt fi nger pa strombrytaren ell ansluter ett pakopplat elverktyg till natstrommen kan en olycka intraffa.
d) Avlagsna eventuell justeringsnyckel aller skiftnyckel innan du satter pa elverktyget. En skiftnyckel aller en nyckel som sitter kvar pa en roterande del av elverktyget kan resulteda i persorskada.
e) Böj dig inte für langt. Bibehäll alltid ordentligt fotfaste och balans. Detta möjiggör bättre kontroll av elverktyget i oväntade situationer.
f) Bär lämpiga kläder. Använd inte vida kläder aller smycken. Häll här, kläder och handskar borta ∀n rörliga delar. Lösa kläder, smycken aller langt här kan fastna i rörliga delar.
g) Om encheten ar forededd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa ar anslutna och anvands korrekt. Dammuptagning minskar dammrelaterade risker.
h) Lat inte erfarenheten som uppnås vid frekvent användning av verktyg lata dig bli für själsaker och ignorera verktygsakerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under brakdelen av en sekund.
4) Användning och skötsel av elverktyg
a) Bruka inte vãld när du använder elverktyget. Använd rätt slags elektriska verktyg for ditt arbete. Rätt elverktyg gör arbetet bättre och

säkrare vid den hastighet som det har konstru-rats for.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och mäste repareras.
c) Dra ur kontakten fran strömköllan och/eller batteriet fran elverktyget innan du gör nagra justeringar, byter tillbehör erller lagger undan elverktygen for forvaring. Sādana forebyggande sakerhetsatgärder minskar risken for att elverktyget startup oavsiktligt.
d) Förvara elverktyg öatkomliga für barn och lát inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget. Elektriska verktyg ar farliga i händerna på oerfarna användare.
e) Underhäll av elektriska verktyg. Kontrolera für feljustering ell er om rörliga delar har fast-nat, bristning hos delar och andra eventuella forhällanden som kan komma att paverka elverktygets fonction. Om det ar skadat, se till att elverktyget blir reparerat fore användning. Många olyckor orsakas av dālgigt underhällna elektriska verktyg.
f) Häll kapverktyg vassa och rena. Korrekt unterhällna kapverktyg med vassa kanter ar minredroliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsforhällandena och det arbete som sca utforas. Användning av elverktyget for andra uppgifter an vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen ar torra, rena och fria fran olja och fett. Hala handtag och greppytor tillater inte saker hantering och kontroll av verktyget i ovantade situationer.

5) Användning och skötsel av batteridrivna verktyg
a) Ladda endast med den laddare som ar speci cerad av tillverkaren. En laddare som passar till en typ av batteri kan ge upphov till brandfara nar den anvands tillsammans med ett annat batteri.
b) Använd elverktygen enbart med det där till av-sedda batteriet. Användning av andra batterier kan skapa en risk for skada och brand.
c) När batteriet inte används, häll det borta frän andra metallföremål, sösom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en forbindelse frän ena polen till

den andra. Kortslutning av batteriets terminaler kan leda till brannskada eller brand.
d) Vid felaktig hantering kan vatska komma ut fran batteriet, undvik kontakt medenna. Spola med vatten vid oavsiktlig kontakt. Sok lakar-hjälp om vatskankommen ikontakt med ogon. Vatska somkommen ut fran batteriet kan orsaka irritation eller brännskada.
e) Använd inte batterier aller verktyg som ar skadade aller modifi erade. Skadade aller modifi erade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion aller risk für skada.
f) Utsatt inte batteri eller verktyg for eld eller overdriven temperatur. Exponering for brand eller temperatur over 130^ kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersattas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget atanfor det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer atanfor det angivna området kan det skada batteriet och öka risiken for brand.

6) Service

a) Set till att ditt elverktyg fär service av en kvalifi cerad reparör, som endast använder identiska ersättningsdilar. Detta sakerställer att elverktygets sakerhet uppräthålls.
b) Utför aldrig service på skadade batterier. Service av batteri skä endast utforas av tillverkaren eller auktorisade serviceleverantör.

YTTERLIGARE SAKERHETSANVISNINGAR FÜR MULTIVERKTYG

Kontakt med aller inandning av damm som kommer fritt under användning (t.ex. blyma-lade ytor, tra och metall) kan äventyra din hälsa och Åskádares hälsa. Bär alltid lamplig skyddsutrustning, sösom en dammask. Använd alltid korrekt dammut-sugning under användning.

• Arbeta inte material som innehäller asbest. Asbest anses vara cancerframkallande.
  Bearbeta inte metall med en magnesiumhalt pamer an 80%
  Var mycket forsiktig vid slipning av malade ytor.
  Använd inte tillbehör som inte speci fi kt har utformats och rekommenderats av verktygstillverkaren. Risk for personskada.

• Inspektera maskinen och tillbehören före varje användning. Använd inte tillbehör som är skadade eller deformerade. Om maskinen eller nagot av tillbehören tappas, inspektera maskinen eller tillbehöret För skador. Byt ut tillbehöret vid behov.
  Använd endast tillbehör som rekommenderas av tillverkaren.
  Använd endast tillbehör som ar lämpiga für applikationen.
  Anvand endast slipppper med ratt matt.
  Anvand inte tillbehör som kraver kylvatskor. Risk for elstöt.

• Set till att tillbehöret ar korrekt monterat. Använd inte adaptrar aller andra hjälpmedel for att montera tillbehör med en annan spindeldiameter.
• Se till att maxhastigheten for tillbehöret ar större an aller sama som maskinens maxhastig-het. Ta en titt på typskylten på maskinen.
  Låt maskinen gå utan belastning i ett säkert utrémme after montering av tillbehöret. Om maskinen vibrerar kraftigt, stäng omedelbart av maskinen, dra ut stickkontakten ur vagguttaget och fösök sösa problemet.
• Se till att arbetsstychet stöds aller fästs ordent-ligt.
  Använd skyddsglasögon. Använd hörskydd. Använd en dammask. Använd vid behov andra skyddsmedel, sösom skyddshandskar, skyddskor etc. Risk für persokada.
  Häll kringstaende borta frän arbetsområdet. Set till att alla personer i arbetsområdet bar skyddusutrustning. Risk for personskada.
  Häll nätkabeln borta frän det roterande tillbehöret. Om nätkabeln vidrör det roterande tillbehöret kan dina händer eller armor komma i kontakt med tillbehöret. Risk for persanskada.
  Häll maskinen vid de isolerade greppytor-na)darr tillbehoret kan komma ikontakt med dolda ledninger erler natkabeln. Om tillbehoretkommenikontaktmed en strömforande ledning kan maskinens utsatta metalldilar oksa bli strömforande.Risk for elstot.
  Låt inte elverktyget vara igång nar du bär det vid din sida. Risk for persorskada.

• Använd inte maskinen{nara brännbart material. Risk for brand.
  Tänk på att sagbladet fortssätter att rotera en kort stund after att maskinen stängts av. Forsök inte själv fä tillbehöret att stanna.
  Lagg aldrig ner maskinen paett bord ell er en arbetsbank innan den har stangts av.

• Rengör ventilationsöppningarna regelbundet. Risk für elstöt.

SÄKERHETSVARNINGAR FÜR BATTERI

a) Oppna inte batteriet. Risk for kortslutning.
b) Skydda batteriet mot hetta, t.ex. mot kontinuereg intensiv solstrålning, brand, vatten och fukt. Risk for explosion.
c) Vid skada och felaktig användning av batteriet kan Ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvar. Ångorna kan irritera andningssystemet.
d) Använd endast batteriet i kombination med din Vonroc-product. Denna Åtgård ensamt skyddar batteriet mot farlig överbelastning.
e) Batteriet kan skadas av vassa foremal sasom spikarllerskruvmejslarerterna kraft. En intern kortslutning kan uppsta och batteriet kan brinna, avge rok, exploderera overhettas.

SÄKERHETSVARNINGAR FÖR LADDARE Avsedd användning

Ladda endast uppladdningsbara batterier av typen CD801AA och CD803AA med laddaren. Andra typer av batterier kan exploder a och orsaka persanskada och skada.

a) Apparaten fär inte användas av personer (inklusive barn) med nedsatt fysisk aller mental fornmaga aller brist på erfarenhet och kunskap, savida de inte overvakas aller instrueras.
b) Barn skä overvakas sa att de inte leker med apparaten.
c) Ladda inte batterier som inte ar uppladdningsbara!
d) Batterierna maste placeras i ett vãl ventilerat omrade under laddning!

ELSÄKERHET

Kontrollera alltid sa att spanningen pa naret motsvarar den spanning som fi nns angiven pa markplaten.

• Använd inte maskinen om nätkabeln eller nätkontakten ar skadad.
• Använd endast förlängningskablar som ar lampliga für maskinens effekt med en minsta tjocklek på 1,5 mm². Om du använder en kabel-vinda, rulla alltid ut kabeln welt.

2. MASKINFORMATION

Avsedd användning

Ditt multiverktyg har designats for latt slipning, sagning och skrapning.

TEKNISKA SPECifikATIONER

Denna handbok har tagits fram for olika uppsattningar / artikelnummer. Kontrollera motsvarande artikelnummer i specifi kalationstabellen nedan for korrekt sammansattning och innehäll i din uppsattning.

Modell-nr OT501DC		S_OT501DC	S2_OT501DC	S3_OT501DC
Batterier ingår - CD801AA			2 x CD801AA	CD803AA
Laddare ingår -		CD802AA
Spänning	20 V===
Varvitalutan belastning	5000-18000/min
Vikt	0,96 kg
Ljudtrycknivå LPA	81,8 dB(A)
Ljudeffektnivå LWA	92,8 dB(A)
Osäkerhet (K)	3 dB(A)
Vibration (sångning i stål)	4,657 m/s2
Osäkerhet (K)	1,5 m/s2

Modell-nr	CD801AA
Battertyp	Lithiumjonteknik
Spänning	20 V=
Kapacitet	2,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,3 kg

Modell-nr	CD803AA
Battertyp	Lithiumjonteknik
Spänning	20 V=
Kapacitet	4,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,65 kg
Modell-nr CD802AA
Laddare in 220-240V, 50Hz 0,4A
Laddare ut 21V	2,5A
Laddningstid 2 Ah batteri 60 minutes
Laddningstid 4 Ah batteri 120 minutes
Rekommenderade batterier CD801AA, CD803AA
Vikt 0,36 kg

Använd hörsskydd.

Använd endast följande batterier frän VONROC POWER 20V batteriplattform. Användning av andra batterier kan orsaka allvariga skador eller skador på verktyget.

CD801AA 20V, 2Ah lithiumjon

CD803AA 20V,4Ah lithiumjon

Följande laddare kan anvandas for att ladda dessa batterier.

CD802AA snabbladdare

Batterierna frän VONROC POWER 20V batteriplattform ar utbytbara mellan alla VONROC POWER 20V batteriplattforms verktyg.

Vibrationsniva

Vibrationsutsläppsniván som anges ienna braksanvisning har uppmàtti enlighet med att standardiserat test i EN 62841, som kan anvandas for att jämfora verktyg med varandra och som en preliminär bedömming av exponering for vibrationener nár du använder verktyget for angivna arbeten;

• Användning av verktyget für andra tillamp-ningar, aller med olica aller)dalgit underhällna tillbehör kan avsevärt öka exponeringsniv'an.
• De gänger dä verktyget stängs av erer ar pa men eigentlagen inte används kan minska exponeringsnivān betydligt.

Skydda dig mot effekterna av vibrationer genom att unterhälla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbeitsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen pa sidorna 2-3.

1. Strömbrytare

2. Hastighetsjusteringsratt

3. Monteringspunkt für tillbehör

4. Grepp
5. Snabbvxlingsspak
6. Arbetsljus
7. Batteri
8. Upplasningsknapp for batteriet
9. Knapp for batteri-LED-indikatorer
10. Batteri-LED-indikatorer
    11.Laddare
11. LED-laddningsindikering

3. MONTERING

Ta bort batteriet innan du utfor nagot arbete pa elverktyget.

Batteriet maste laddas innan det anvands for Forsta gangen.

Insättning av batteriet i maskinen (fi g. C)

Se till att batteriets utsida ar ren och torr innan du ansluter det till laddaren ellernaskinen.

1. Satt in batteriet (7) i maskinens bas enligt fi g. C.
2. Skjut batteriet framåt tills det klickar på plats.

Borttagning av batteriet fran maskinen (fi g. C)

1. Tryck pa batterilasningsknappen (8).
2. Dra ut batteriet ur maskinen enligt fi g. C.

Kontroll av batteriets laddningsstatus (fi g. D)

Tryck kort pa knappen (9) pa batteriet for att kontrollera batteriets laddningsstatus.
- Batteriet har 3 lampor som indikerar laddnings-niv'an. Ju fl er lampor som lyser,arto mer ar batteriet laddat.
När lamporna inte lyser betyder det att batteriet ar tomt och maste laddas omedelbart.

Laddning av batteriet med laddaren (fi g. D)

1. Ta ut batteriet (7) fran maskinen.
2. Vänd batteriet (7) upp och ner och tryck in det i laddaren (11),enligt fi g.D.
3. Tryck in batteriet tills detkommen in i luckan welt.
4. Koppla in laddarens kontakt i ett eluttag och vanta en stund. Laddarens LED-indikering (12)kommen att lysa och visa laddningsstatusen.

Laddaren har två laddningsindikeringslampa (12) som indikerar laddningsprocessens status:

Röd LED-status	Grön LED-status	Laddningsstatus
Av Av Ingen ström
Av På		Standbyläge: - Inget batteri insatt eller - Batteriet är isatt men laddningen är klär
På Av Batterilad-dning pågår

Det kan ta upp till 60 minut er att fulladda 2 Ah-batteriet.
- Det kan ta upp till 120 minutes att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten fran uttaget och ta ut batteriet fran laddaren nar batteriet har fulladdats.

När maskinen inte används under langre tid ard det böst att lagra batteriet i laddat tillstand.

Ta bort och montera tillbehör (fi g. B)

Slitna eller skadade tillbehör måste bytas omedelbart.

Använd endast slipade och oskadadetillbehör.

• Slapp snabbvängxlingsspaken (5) och skjut tillbehöret framåt for att ta bort det ur hällaren.
  Skjut in tillbehoret i hällaren och fäst snabbvängxlingsspaken (5).

Slipplattan och slippaperet maste anvandas for slipapplikationer.

4. DRIFT

Igangsattning och avstängning (bild A)

• Flytta strömbrytaren (1) framåt for att slå pa maskinen.
• Flytta strömbrytaren (1) bakåt for att stänga av maskinen.

Stalla in hastigheten (fi g. A)

Hastighetsjusteringsratten anvands for att stalla in hastigheten. Hastighetsjusteringsratten kan stallas in i 6 lagen. Den idealiska hastigheten beror pa anvandning och på materialet som ska bearetas.

Stillinte in hastigheten under anvandningen.

Vrid hastighetsjusteringsratten (2) till onskat lage.

Tips for optimal anvandning

• Klåm fast arbetsstychet. Använd en spansenhet für små arbetsstychen.
  Rita linjer for att defi niera i vilken riktning tillbehoret ska styras.

Häll maskinen stadigt i handtaget.
Slapa maskinen.
Vanta tills maskinen har uppnatt full hastiget.
- Placera tillbehöret på arbetsstychet.
- Flytta langsamt maskinen langs den forritade linjen, tryck tillbehoret mot arbetsstycket.
Tryck inte for hart pa maskinen. Lat maskinen gora arabetet.
Stäng av maskinen och vanta tills maskinen stär helt still innan du lagger ifràn dig den.

5. UNDERHÄLL

Stäng alltid av maskinen och ta ut batteriet fran maskinen innan rengöring och unterhäll.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna är fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvalösning. Använd inte Lossningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EG om kasserad elektrisk och elektronisk utrustning och dess tillampning i nationell rätt måste elverktyg som inte langre ar användbara samlas in separat och kasseras på ett miljövänligt satt.

GARANTI

VONROC-produkter ar utvecklade enigt hogsta kvalitetsstandard och garanteras fria fran defekter i bade material och utforande under den period somlagen foreskriver fran och med inkopsdatumet. Om Produkten skulle utveckla fel underenna period pa grund av defekt material och/eller utforande, kontakta da VONROC direkt.

Följande omständigheter ar undantagna franenna garanti:

• Reparationer och/ellerändringar har gjorts aller forsokts utforas på maskinen av obehöriga servicecenter;
  Normalslitage;
  Verktyget har missbrukats, anvnts pa fel satt.
  eller underhällits felaktigt;
• Reservdilar som inte ar original har anvants.

Detta utgör den enda garantin som foretaget ger antingen uttryckt aller underforstätt. Det fi nns inga andra garantier uttryckta aller underforstadda som sträcker sig bortom detta, inklusive de underforstadda garantierna for saljbarhet och lamplighet forett visst syfte. Under inga omstandigheter ska VONROC hallas ansvarigt for indirectka skador ell ferjdskador. Aterforsaljarnas atgarder ske begransas till reparation aller byte av enheter aller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändrasutan forvarning.

1. SIKKERHEDSANVISNINGER

Tryk kortvarigt på knappen (9) på batteriet for at kontrollere batteriets opladningsstatus.
