HASZNÁLATI ÚTMUTATÓ S_CT501AC Vonroc

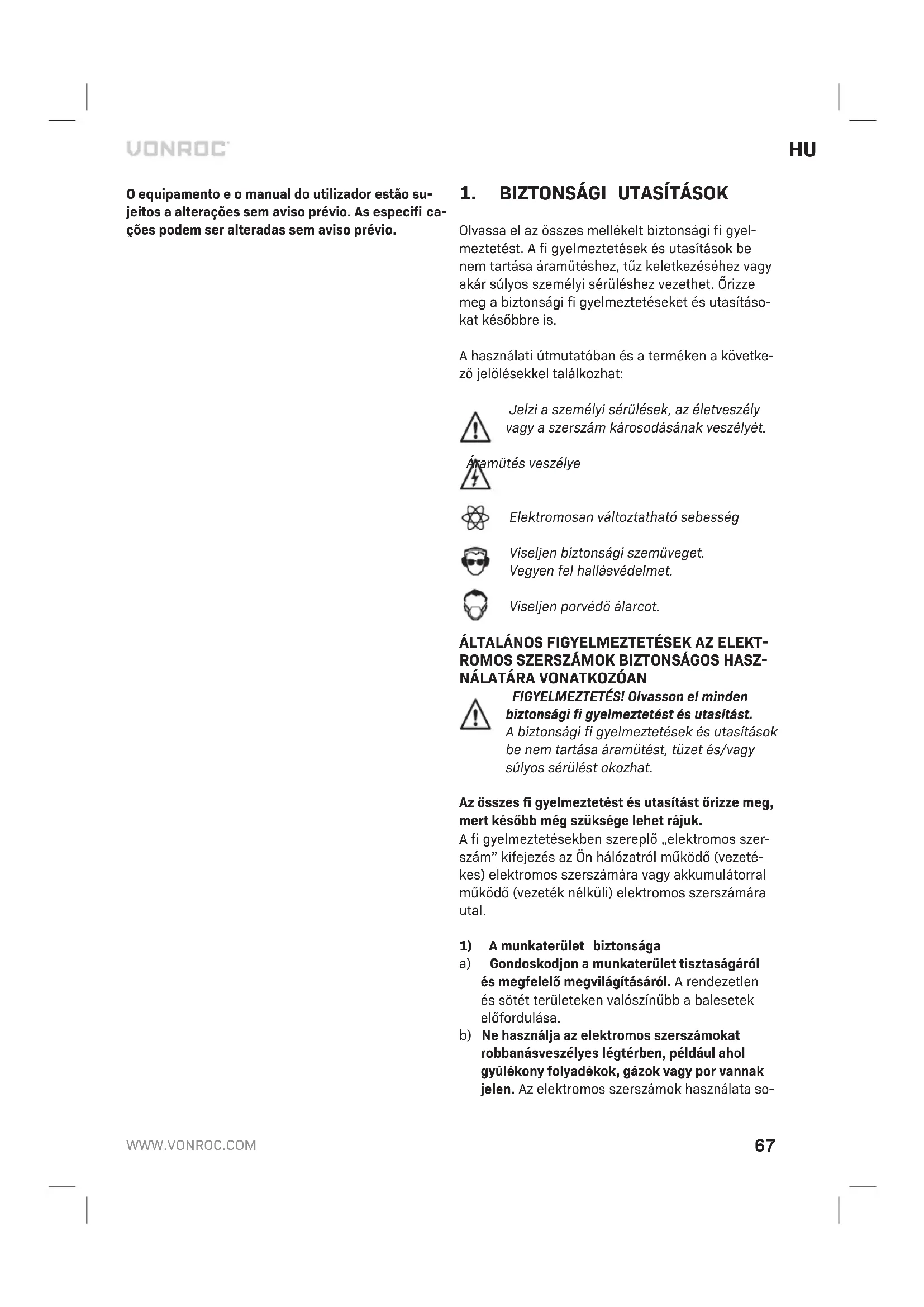

HU Az eredeti használati útmutató fordítása 67

Olvassa el az összes mellékelt biztonsági fi gyelmeztetést. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági fi gyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Elektromosan változtatható sebesség

Viseljen biztonsági szemüveget. Vegyen fel hallásvédelmet.

Viseljen porvédő álarcot.

ÁLTALÁNOS FIGYELMEZTETÉSEK AZ ELEKTROMOS SZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁRA VONATKOZÓAN

FIGYELMEZTETÉS! Olvasson el minden biztonsági fi gyelmeztetést és utasítást. A biztonsági fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes fi gyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A fi gyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámára utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.

b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata so-

rán keletkező szikra lángra lobbanthatja a port és füstöt.

c) A szerszámgép használata során a gyermekeket és a közelben tartózkodó személyeket tart-sa távol a munkaterülettől. Ha valami eltereli a fi gyelmét, elveszítheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámokhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste földelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) A szerszámgép kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha a szerszámgépet mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos termékek használata

közben egyetlen pillanatnyi fi gyelmetlenség is súlyos személyi sérülést okozhat.

b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. A szerszámgép forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám biztonságo-

sabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.

b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos szerszám véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszámok rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karbantar-tott elektromos szerszámok számos balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörülények és az elvégzendő feladat fi gyelembevételével. Ha az elektromos szerszámot a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.

5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltöt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor nem használja az akkucsomagot, tartsa azt távol minden fémes tárgytól, például tűzőkapocstól, érmétől, kulcstól, szögtől, csavartól és minden más apró fémtárgytól, amely a sarukat rövidre zárhatná. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tűzet okozhat.
d) Nem előírásszerű körülmények között folyadék szivároghat az akkumulátorból; ne érjen hozzá. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tűztől és szélsőséges hőmérséklettől óvja az akkucsomagot és a szerszámot. Ha tűznek vagy 130 °C-on felüli hőmérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.
6) Szerviz
a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.
b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTETÉSEK A ROTÁCIÓS MULTIFUNKCIÓS SZERSZÁMRA VONATKOZÓAN

• Mindig tartsa távol a kábelt a gép mozgó alkatrészeitől.
• Lezárás esetén azonnal kapcsolja ki a gépet, és húzza ki a csatlakozódugót a hálózati aljzatból.
• Vesse össze a tartozékokhoz megengedett maximum fordulatszámot a gép fordulatszámával.
• A gép elrakásakor a motort le kell kapcsolni, a mozgó alkatrészeket pedig meg kell várni, hogy teljesen leálljanak.
• Soha ne rögzítsen a gépre szerelőkulcsot egy zsinórdarabbal vagy hasonló eszközzel.
• Soha ne használja a tengelyrögzítő gombot a gép működése közben.
• Győződjön meg róla, hogy a rugós tokmány átmérője megegyezik a tartozék tengelyátmérőjével.
• A munkadarab rögzítésére használjon satut.
• Tartsa távol a kezét a munkadarabtól.

Elektromos biztonság

Villamos kisgépek használatakor mindig tartsa be az adott ország tűz és áramütés elleni és egyéb balesetek elkerülését célzó szabályokat. Olvassa el a következő biztonsági utasításokat.

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

Il érintésvédelmi osztályú gép - Kettős szigetelés - Földvezeték nélküli csatlakozó aljzatról is használható

2. A GÉP ADATAI

Rendeltetése

Ezt az elektromos szerszámot köszörülésre, csiszolásra, drótkefélésre, polírozásra, faragásra és darabolásra tervezték. A rotációs multifunkciós szerszámmal kiválóan megmunkálhatók a fából, műanyagból, köből, alumíniumlemezből, sárgarézből vagy acélból készült munkadarabok. Minden esetben a megfelelő tartozékokat használja a megfelelő fordulatszám-beállításokkal.

MÜSZAKI ADATOK

Modellazonosító CT501AC/S_CT501AC
Feszültség	220-240
Frekvencia	50 Hz
Energiafogyasztás	160 W
Üresjárati fordulatszám 8,000-35,000/perc
A rugós tokmány kapacitása 3,2 + 2,4 mm
Súly 1,75 kg
Lpa (hangnyomásszint) 73+3 dB(A)
Lwa (hangteljesítményszint)	84+3 dB(A)
Rezgés	3,74+1,5 m/s ^2

V

Rezgés értékek

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN60745 szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentösen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2–3. oldal képeire utalnak

A ábra

1. Tokmány
2. Tengelyrögzítő
3. Tokmánykulcs
4. Üzemi kapcsoló
5. Sebességállító kerék
6. Csap
7. Csaptartó nyílás
8. Gépgyűrű
9. Belső tengely
10. Hajlékony tengely gyűrűje
11. Állvány
12. Munkaasztal befogóeleme

13. Védőlemez

14. Maró toldalék

15. Mélységállító gomb

3. KEZELÉS

Összeszerelés előtt mindig húzza ki a csatlakozódugót a hálózati aljzatból.

Figyelmeztetés! A kiugrás és az egyenetlen működés esélyének minimalizálása érdekében a tartozékcsere során a lehető legmélyebbre helyezze be a tartozékot a befogópatronba (vagy a tokmányba).

A tartozékok felszerelése (A. ábra)

Nyomja le és tartsa lenyomva a tengelyrögzítőt (2). A tokmány (1) a tokmánykulcs (3) segítségével oldható ki. Tegye be a helyére a tartozékot. Tartsa lenyomva a tengelyrögzítőt, miközben a tokmánykulcs segítségével rögzíti a tokmányt.

Tartozék felszerelése a hajlékony tengelyen (B. ábra)

Rögzítse a tengelyt, ehhez tegye a csapot (6) a csaptartó nyílásba (7). Ezután lazítsa meg a tokmányt a tokmánykulccsal, és tegye be a helyére a tartozékot. Tartsa a csapot a helyén, és húzza meg a tokmányt. A gép használata előtt ne felejtse eltávolítani a csapot.

Kezelés

Kapcsolja be a gépet az üzemi kapcsolóval (4). A multifunkciós szerszám sebessége a sebességál-lító kerékkel (5) szabályozható.

Ne tegye le a gépet, amíg a motor még jár. A gépet ne tegye le poros felületre. A porrészecskék bejuthatnak a szerkezetbe.

Ha kis fordulatszámon túl nagy terheléssel próbálja használni a multifunkciós szerszámot, leéghet a motor.

A védőlemez felszerelése (I. ábra)

Megjegyzés: A védőlemezt csiszoló, köszörülő, polírozó vagy vágó tartozékok használata esetén érdemes használni.

Távolítsa el a gyűrűt (8) a gépről. Szerelje rá a védőlemezt (13) a multifunkciós szerszámra. Szerelje fel a használni kívánt tartozékokat az alábbi fejezetben leírt módon: A tartozékok felszerelése. Figyeljen

rá, hogy a védőlemez átlátszó része maga felé álljon, így védelmet kap a szikrákkal és törmelékkel szemben.

A maró toldalék felszerelése (J. ábra)

Megjegyzés: A maró toldalékot fúró vagy maró tartozékok használata esetén érdemes használni. A maró toldalék anyagmarás közben segít egyenes vonalban tartani a szerszámot.

Távolítsa el a gyűrűt (8) a gépről. Szerelje fel a használni kívánt tartozékokat az alábbi fejezetben leírt módon: A tartozékok felszerelése. Szerelje rá a maró toldalékot (14) a multifunkciós szerszámra. A mélységállító gomb (15) nyitása és zárása révén állítsa be a maró szerszám mélységét a kívánt vágási mélységre.

A HAJLÉKONY TENGELY ÉS AZ ÁLLVÁNY FELSZERELÉSE

Hajlékony tengely (C. ábra)

Csavarozza le a gyűrűt (8), és távolítsa el. Szerelje fel a hajlékony tengelyt a multifunkciós szerszámra úgy, hogy a belső tengelyt (9) a tokmányba helyezi. A hajlékony tengely gyűrűje (10) ezután felrögzíthető a multifunkciós szerszámra.

Soha ne használja a tengelyrögzítő gombot, miközben a motor még forog.

A rotációs multifunkciós szerszám állványa

• Szerelje rá az állványt (11) a munkaasztal befogóeleméhez (12).
• Rögzítse fel a felszerelt állványt egy maximum 60 mm vastag munkaasztal vagy munkafelület oldalára.
• Az állványt magassága állítható. Lazítsa ki az állvány felső csövét, ehhez forgassa el az óramutató járásával ellentétes irányba. Húzza ki a csövet a maximum magasságra, és forgassa el az óramutató járásával megegyező irányba, így rögzíti azt. A függesztőkonzol magassága a fekete gomb kilazításával állítható. Miután a megfelelő magasságba állította a függesztőkonzolt, húzza meg újra a gombot.
• Rögzítse fel a multifunkciós szerszámot az állvány függesztőkonzolára; a függesztőkonzol 360°-ban forgatható.

A rotációs multifunkciós szerszám tartozékai

Mindig ellenőrizze, hogy a tartozék maximum fordulat/perc értéke megfelel-e a multifunkciós szerszám maximum fordulatszámához.

Megjegyzés: A biztonságos munkavégzés érdekében használja a védőlemezt. Így a szikra és a törmelék nem üti meg.

Köszörükövek (D ábra)

Amikor első alkalommal használ köszörűkövet, egy csiszolókő segítségével egyensúlyozza ki. A csiszolókővel ezenfelül a felület is megtisztítható, illetve speciális formájúvá alakítható a köszörűkő.

Anyag	Fordulatszám-beállítás
Kő, lap -
Acél +
Alumínium, sárgaréz + -
Műanyag -

Filckorongok (E ábra)

A fi lckorongokat fel kell csavarni a tüskére.

Anyag	Fordulatszám-beállítás
Acél +
Alumínium, sárgaréz + -
Műanyag +

Csiszolószalagok és csiszolótárcsák (F ábra)

Anyag	Fordulatszám-beállítás
Fa + +
Acél -
Alumínium, sárgaréz + -
Műanyag -

Nagy sebességű vágóeszköz, gyémánt gravírozófej és fúrószár (G ábra)

Anyag	Fordulatszám-beállítás
Kő, lap Max.
Acél + -
Alumínium, sárgaréz + +
Műanyag -

Rozsdamentes acél kefék és sörteecset (H ábra)

Kizárólag S_CT501AC esetén

Anyag	Fordulatszám-beállítás
Kő, lap + -
Alumínium, sárgaréz + -

4. KARBANTARTÁS

Amikor a motoron karbantartási munkát szeretne végezni, előbb győződjön meg róla, hogy a gép nincs feszültség alatt.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb. ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó hulladékgyűjtő helyeken kell leadni.

Csak EU országokban

Elektromos szerszámot ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC kapcsolattartójához.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot szabálytalanul vagy nem rendel-tetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
