Caractéristiques techniques	Outil multifonction avec plusieurs accessoires interchangeables pour le ponçage, la découpe et le meulage.
Puissance	500 W
Vitesse variable	Oui, pour un contrôle optimal selon le matériau.
Accessoires inclus	Différents types de lames, papiers abrasifs et accessoires de ponçage.
Utilisation	Idéal pour les travaux de bricolage, la rénovation et les projets de décoration intérieure.
Maintenance	Nettoyer régulièrement les accessoires et vérifier le bon fonctionnement de l'outil.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Poids	1,5 kg
Dimensions	Compact pour un rangement facile.
Garantie	2 ans

FOIRE AUX QUESTIONS - S_CT501AC Vonroc

Comment utiliser l'outil multifonction Vonroc S_CT501AC pour la première fois ?

Pour utiliser votre Vonroc S_CT501AC pour la première fois, lisez attentivement le manuel d'utilisation fourni. Assurez-vous que l'appareil est correctement assemblé et que tous les accessoires sont fixés en toute sécurité avant de le brancher.

Quels types d'accessoires sont compatibles avec le Vonroc S_CT501AC ?

Le Vonroc S_CT501AC est compatible avec divers accessoires, y compris les lames de coupe, les disques de ponçage et les têtes de fraisage. Vérifiez les spécifications des accessoires pour vous assurer de leur compatibilité.

Comment changer l'accessoire sur le Vonroc S_CT501AC ?

Pour changer l'accessoire, débranchez l'outil, puis utilisez la clé de montage fournie pour desserrer l'accessoire actuel. Retirez-le et insérez le nouvel accessoire, puis serrez-le à l'aide de la clé.

Que faire si l'outil ne s'allume pas ?

Si votre Vonroc S_CT501AC ne s'allume pas, vérifiez d'abord que l'outil est correctement branché. Assurez-vous également que la prise fonctionne en testant un autre appareil. Si le problème persiste, contactez le service client.

Comment nettoyer et entretenir le Vonroc S_CT501AC ?

Après chaque utilisation, débranchez l'outil et nettoyez-le avec un chiffon doux. Évitez d'utiliser des produits chimiques agressifs. Pour un entretien régulier, vérifiez les accessoires et remplacez-les si nécessaire.

Y a-t-il une garantie pour le Vonroc S_CT501AC ?

Oui, le Vonroc S_CT501AC est généralement accompagné d'une garantie de deux ans. Conservez votre preuve d'achat pour toute demande de garantie ou de service après-vente.

Comment obtenir des pièces de rechange pour le Vonroc S_CT501AC ?

Les pièces de rechange pour le Vonroc S_CT501AC peuvent être commandées auprès de votre revendeur ou directement sur le site web de Vonroc. Assurez-vous de spécifier le modèle et le type de pièce dont vous avez besoin.

Que faire si l'outil vibre excessivement pendant l'utilisation ?

Si vous remarquez une vibration excessive, vérifiez que l'accessoire est correctement installé et non endommagé. Assurez-vous également que la pièce de travail est correctement fixée. Si le problème persiste, contactez le service client.

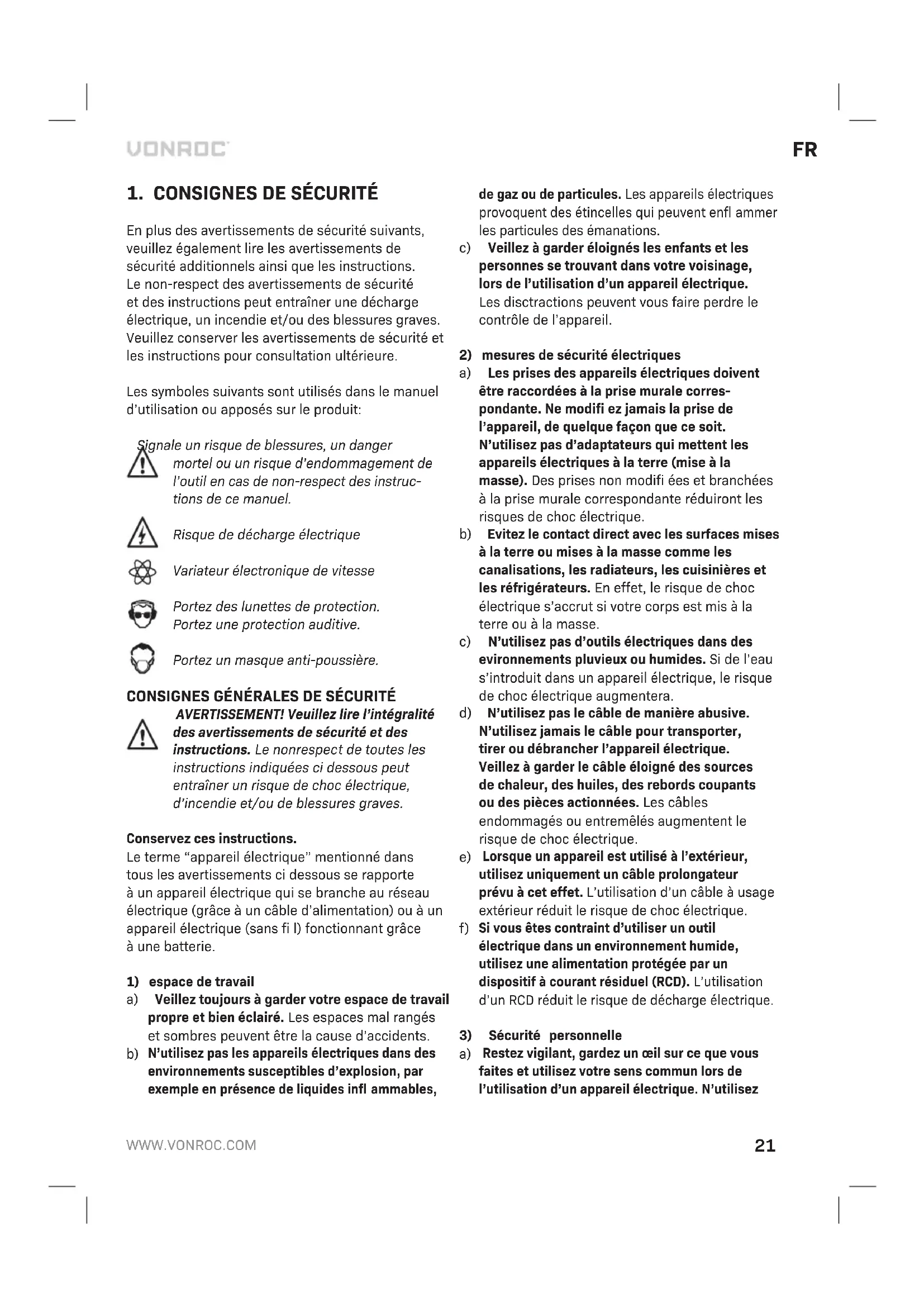

MODE D'EMPLOI S_CT501AC Vonroc

FR Traduction de la notice originale 21

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

le un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique

Variateur électronique de vitesse

Portez des lunettes de protection. Portez une protection auditive.

Portez un masque anti-poussière.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT! Veuillez lire l'intégralité des avertissements de sécurité et des instructions. Le nonrespect de toutes les instructions indiquées ci dessous peut entraîner un risque de choc électrique, d'incendie et/ou de blessures graves.

Conservez ces instructions.

Le terme “appareil électrique” mentionné dans tous les avertissements ci dessous se rapporte à un appareil électrique qui se branche au réseau électrique (grâce à un câble d'alimentation) ou à un appareil électrique (sans fi l) fonctionnant grâce à une batterie.

1) espace de travail

a) Veillez toujours à garder votre espace de travail propre et bien éclairé. Les espaces mal rangés et sombres peuvent être la cause d'accidents.
b) N'utilisez pas les appareils électriques dans des environnements susceptibles d'explosion, par exemple en présence de liquides infl ammables,

de gaz ou de particules. Les appareils électriques provoquent des étincelles qui peuvent enfl ammer les particules des émanations.

c) Veillez à garder éloignés les enfants et les personnes se trouvant dans votre voisinage, lors de l'utilisation d'un appareil électrique.
Les distractions peuvent vous faire perdre le contrôle de l'appareil.

2) mesures de sécurité électriques

a) Les prises des appareils électriques doivent être raccordées à la prise murale correspondante. Ne modifi ez jamais la prise de l'appareil, de quelque façon que ce soit. N'utilisez pas d'adaptateurs qui mettent les appareils électriques à la terre (mise à la masse). Des prises non modifi ées et branchées à la prise murale correspondante réduiront les risques de choc électrique.

b) Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cuisinières et les réfrigérateurs. En effet, le risque de choc électrique s'accrut si votre corps est mis à la terre ou à la masse.

c) N'utilisez pas d'outils électriques dans des environnements pluvieux ou humides. Si de l'eau s'introduit dans un appareil électrique, le risque de choc électrique augmentera.

d) N'utilisez pas le câble de manière abusive. N'utilisez jamais le câble pour transporter, tirer ou débrancher l'appareil électrique. Veillez à garder le câble éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les câbles endommagés ou entremêlés augmentent le risque de choc électrique.

e) Lorsque un appareil est utilisé à l'extérieur, utilisez uniquement un câble prolongateur prévu à cet effet. L'utilisation d'un câble à usage extérieur réduit le risque de choc électrique.

f) Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

3) Sécurité personnelle

a) Restez vigilant, gardez un œil sur ce que vous faites et utilisez votre sens commun lors de l'utilisation d'un appareil électrique. N'utilisez

pas un appareil électrique si vous êtes fatigué ou si vous êtes sous l'infl uence de drogues, d'alcool ou si vous prenez des médicaments. Un moment d'inattention lors de l'utilisation des appareils électriques peut entraîner des blessures graves.

b) Utilisez un équipement de protection personnelle. Protégez vous toujours les yeux. Les équipements de protection, tels qu'un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur la position "arrêt avant de brancher l'appareil. En effet, le transport des appareils électriques en gardant vos doigts sur l'interrupteur, ou le branchement de ces appareils en ayant l'interrupteur sur "marche accidents.
d) Retirez les clés de réglage ou les clés de vis de réglage avant d'allumer l'appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une pièce en mouvement de l'appareil électrique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds à plat et gardez votre équilibre. Ceci permet de mieux contrôler l'appareil électrique dans des situations imprévues.
f) Habillez vous convenablement. Ne portez pas de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers peuvent être pris dans les pièces en action.
g) Si les appareils sont fournis pour la connexion des équipements d'évacuation et de récupération de la poussière, assurez vous que ces derniers soient correctement connectés et utilisés. L'utilisation de ces appareils peut réduire les risques liès à la poussière.
h) Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.
4) Utilisation et entretien d'un appareil électrique
a) Ne forcez pas l'appareil électrique. Utilisez l'appareil électrique adéquat pour votre application. Un appareil électrique correc te ment

choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été conçu.

b) N'utilisez pas l'appareil électrique si l'interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l'interrupteur de contrôle est dangereux et doit être réparé.
c) Débranchez la prise du bloc d'alimentation avant d'effectuer des réglages, de changer des acces soires, ou de ranger les appreils électri ques. Ces mesures de sécurité préventives réduiront le risque de démarrage involontaire de l'appareil électrique.
d) Rangez les appareils électriques arrêtés hors de la portée des enfants et ne laissez aucune personne, non familiarisée avec l'outil ou ces instructions, utiliser l'appareil électrique. Les appareils électriques sont dangereux entre les mains d'utilisateurs non formés.
e) Entretenez les appareils électriques. Vérifi ez tout défaut d'alignement et l'enchaînement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des appareils électriques. En cas de dommages, faites réparer l'appareil électrique avant de le réutiliser. Nombreux sont les accidents provoqués par des appareils électriques mal entretenus.
f) Veillez à garder les outils coupants aiguisés et propres. Des outils coupants correctement entretenus avec des lames aiguisées sont moins susceptibles de se bloquer et sont plus faciles à contrôler.
g) Utilisez l'appareil électrique, les accessoires et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spécifi que de l'appareil électrique, en prenant en compte les conditions de travail et le travail à effectuer. L'utilisation de l'appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.
h) Gardez les poignées et les surfaces de pré-hension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de

préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

5) Utiliser et soigner les outils à batterie
a) Rechargez la batterie uniquement avec le chargeur spécifi é par le fabricant. Un chargeur adapté à une certaine batterie peut être cause de danger d'incendie quand on l'utilise avec une batterie différente.
b) Utilisez chaque outil uniquement avec la batterie conçue pour lui. L'utilisation de toute autre batterie peut être cause de danger de blessure ou d'incendie.
c) Lorsque une batterie n'est pas en usage, gardez-la hors d'atteinte d'objets métalliques tels que les trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l'autre. Un court circuit entre les bornes de la batterie peut être cause de brûlures ou d'incendie.
d) Dans des circonstances extrêmes, du liquide peut gicler hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d'une batterie peut causer irritations ou brûlures.
e) N'utilisez pas un bloc-batterie ou un outil endommagé ou modifi é. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.
f) N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130 °C peut provoquer une explosion. REMARQUE La température de "130°C" peut être remplacé par la température de "265°F".
g) Respectez les instructions pour la charge et ne rechargez pas le bloc-batterie ou l'outil à une plage de températures hors de celle spécifiée dans les instructions. Une charge mal effectuée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.
6) Maintenance
a) L'entretien de votre outil électrique doit être confi é à un réparateur qualifi é qui utilise uniquement des pièces de rechange identiques aux pièces d'origine. Cela permet d'assurer la sécurité de l'outil électrique.

b) Ne réparez jamais des blocs-batteries endommagés. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agréés.

AVERTISSEMENTS DE SÉCURITÉ ADDITIONNELS POUR L'OUTIL ROTATIF MULTIFONCTIONS

• Veillez toujours à ce que le câble électrique se tienne loin des parties mouvantes de la machine.
• Dans le cas de blocage, stoppez immédiatement la machine et retirez la fi che de la prise électrique.
• Comparez la vitesse de rotation autorisée des accessoires avec celle de la machine.
• Si vous rangez la machine, le moteur devra être en position d'arrêt et les parties mouvantes immobiles.
• Ne fi xez jamais une clé de montage sur votre machine à l'aide d'une fi celle ou d'un autre matériel semblable.
• N'utilisez jamais le bouton de blocage de l'essieu pendant la marche de la machine.
• Veillez à ce que le diamètre de la griffe de serrage corresponde avec le diamètre de l'essieu de l'accessoire.
• Utilisez un dispositif de serrage pour fi xer la pièce à usiner.
• Tenez vos mains à l'écart de la pièce à usiner.

Consignes de sécurité électrique

Lors d'utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d'incendie, de chocs électriques et de lésion corporelle. Lisez les instructions ci-dessous.

Vérifi ez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique.

Machine de la classe II - Double isolation - vous n'avez pas besoin d'une prise avec mise à terre.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Cet outil électrique a été conçu pour le meulage, le ponçage, le brossage métallique, le polissage,

le sculptage ou le tronçonnage. Cet Outil rotatif multifonctions est parfait pour rectifi er les matières comme le bois, le plastique, la pierre, les coques en aluminium, le laiton et l'acier. Utilisez toujours des accessoires adaptés et les bonnes vitesses.

SPÉCIFICATIONS TECHNIQUES

N° de modèle CT501AC/S_CT501AC
Tension 220-240V~
Fréquence 50 Hz
Puissance consommée 160 W
Vitesse à vide 8.000-35.000/min
Capacité griffe de serrage 3,2+2,4 mm
Poids 1,75 kg
Lpa (pression sonore) 73+3 dB(A)
Lwa (puissance sonore) 84+3 dB(A)
Valeur vibratoire 3,74 m/s	^2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

DESCRIPTION

Les numéros dans le texte se rapportent aux schémas des pages 2 - 3.

Fig. A

1. Mandrin
2. Dispositif de verrouillage de l'axe
3. Clé de mandrin
4. Interrupteur Marche/Arrêt

5. Molette de réglage de vitesse

6. Broche

7. Ouverture Broche
8. Bague de la machine
9. Axe intérieur
10. Bague de l'axe fl exible
11. Pied
12. Bride pour établi
13. Carter de protection
14. Accessoire pour le fraisage
15. Bouton de réglage de la profondeur

3. FONCTIONNEMENT

Avant le montage retirez toujours la fiche de la prise électrique.

Avertissement! Changez les accessoires en les introduisant au maximum dans le collier (ou le mandrin), afi n de minimiser les déséquilibres et éviter qu'ils ressortent.

Montage des accessoires (Fig. A)

Enfoncez le boutonDispositif de verrouillage de l'axe (2) et tenez-le enfoncé. Vous pouvez dévisser la griffe (3) de serrage (1) au moyen de la clé de griffe de serrage. Placez l'accessoire. Tenez enfoncé le Dispositif de verrouillage de l'axe, lorsque vous serrez la griffe de serrage avec la clé de griffe de serrage.

Pour installer un accessoire sur l'axe fl exible (Fig. B)

Bloquez l' arbre en mettant broche (6) dans l'ouverture pour broche (7). Vous pouvez ensuite dévisser le mandrin avec la clé et placez l'accessoire. Assurez-vous que la goupille est retirée avant d'utiliser à nouveau la machine.

Fonctionnement

Mettez le moteur en marche en appuyant sur le bouton de marche / arrêt (4). En réglant la petite Molette de réglage de vitesse (5) vous pourrez régler la vitesse du Outil rotatif multifonctions. Ne posez la machine que lorsque le moteur est en arrêt complet. Ne posez pas la machine sur un sol poussiéreux. Des particules de poussière peuvent s'infi ltrer dans le mécanisme.

Une charge trop élevée par une vitesse trop basse du Outil rotatif multifonctions peut faire griller le moteur.

Installer le carter de protection (Fig. I)

Remarque: Il est conseillé d'utiliser le carter de protection quand vous utilisez les accessoires prévus pour le meulage, le ponçage, le polissage ou la découpe.

Retirez la bague (8) de la machine. Installez le carter de protection (13) sur l'outil multifonction. Installez les accessoires à utiliser de la façon décrite dans le chapitre : Installer les accessoires. Veillez à ce que la partie prévue pour voir dans le carter de protection soit face à vous, pour être protégé des étincelles et des débris.

Installer l'accessoire pour le fraisage (Fig. J)

Remarque: Il est conseillé d'utiliser l'accessoire pour le fraisage lorsque vous utilisez un accessoire pour percer ou pour fraiser. L'accessoire pour le fraisage vous aide à guider l'outil en ligne droite pendant le fraisage.

Retirez la bague (8) de la machine. Installez les accessoires à utiliser de la façon décrite dans le chapitre : Installer les accessoires. Installez l'accessoire pour le fraisage (14) sur l'outil multifonction. Réglez la profondeur de l'outil de fraisage à la profondeur de coupe voulue en vissant et dévissant le bouton de réglage de la profondeur (15).

MONTAGE DE L'AXE FLEXIBLE ET SUPPORT Axe fl exible (Fig. C)

Desserrez l'anneau (8) autour de la pince de serrage et retirez-le. Montez l'arbre fl exible sur l'outil rotatif multifonctions, l'axe intérieur (9) étant placé dans la pince de serrage. L'anneau de l'arbre fl exible (10) peut ensuite être serré sur l'outil rotatif multifonctions.

Ne faites jamais fonctionner le bouton de blocage de l'essieu, dans le cas où le moteur tourne encore.

Support du Outil rotatif multifonctions

• Installez le support (11) dans le dispositif de fixation pour établi (12).
• Fixez le assemblé support sur le bord d'un établi ou d'une table dont l'épaisseur ne dépasse pas 60 mm.
• La hauteur du support est réglable. Desserrez le tube situé en haut du support en le tournant dans le sens inverse des aiguilles d'une montre.

Tirez le tube jusqu'à sa hauteur maximum et resserrez-le en le tournant dans le sens des aiguilles d'une montre.

• La hauteur du support de suspension se règle en desserrant le bouton noir. Après avoir ajusté le support de suspension à la hauteur souhaitée, resserrez le bouton.
• Accrochez l'outil rotatif multifonctionsau support de suspension. Ce dernier peut effectuer une rotation de 360°.

Accessoires pour l'outil rotatif multifonctions

Avant d'utiliser vos accessoires, vérifi ez toujours si le régime autorisé de l'accessoire est adapté à la vitesse la plus élevées du Outil rotatif multifonctions.

Remarque: Travaillez de façon sécurisée en utilisant le carter de protection. Il permet d'empêcher que vous soyez touché par des étincelles ou des débris.

Pieres à aiguiser (Fig. D)

Si vous utilisez pour la première fois des pierres à auguiser, utilisez la meule à aiguiser pour l'équilibrage de la pierre. La meule à aiguiser peut également être utilisée pour donner une forme spéciale à la pierre.

Matériau Vitesse
Pierre, coquille -
Acier +
Aluminium, laiton + -
Plastique -

Disques en feutre (Fig. E)

Les accessoires en feutre doivent être montés sur l'axe fourni.

Matériau Vitesse
Acier +
Aluminium, Iaiton + -
Plastique +

Bandes et disques à poncer (Fig. F)

Matériau Vitesse
Bois + +
Acier -
Aluminium, laiton + -
Plastique -

Fraise, pointe à graver et mèche (Fig. G)

Matériau Vitesse
Pierre, coquille Max
Acier + -
Aluminium, laiton + +
Plastique -

Brosses en acier inoxydable et non métalliques (Fig. H)

Pour le modèle S_CT501AC uniquement

Matériau Vitesse
Pierre, coquille + -
Aluminium, laiton + -

4. ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez procéder à des travaux d'entretien dans son système mécanique.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifi ez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifi é avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé.
• L'usure normale.
  • L'outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été utilisées

Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fi ns particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
