BRUKSANVISNING CT501AC Vonroc

Läs de medfoljande sakerhetsvarningarna, de kompletterande sakerhetsvarningarna och anvisingarna. Underlåtenhet att följa sakerhetsvarningarna och anvisingarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken aller på Produkten:

Anger risk for persorskada, dödsfall aller skada på verktyget om anvisiningarna ienna handbok inte följs.

Risk for elstöt

Variabla elektroniska varvital

Använd skyddsglasögon.
Använd hörsselydd.

Använd en dammask.

ALLMÄNNASÄKERHETSFÖRESKRIFTER FÖRLVERKTYG

VARNING! Läs alla sakerhetsvarningar och alla anvisningar. Underlåtenhet att föja varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for fremtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlosa) elektriska verktyg.

1)Arbetsplatssakerhet

a) Hall arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, sasom i narvaro av lattantändiga vātskor, gaser aller damm. Elverktyg skapar gnistor som kan antanda damm aller Ångor.
c) Hall barn och askadare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

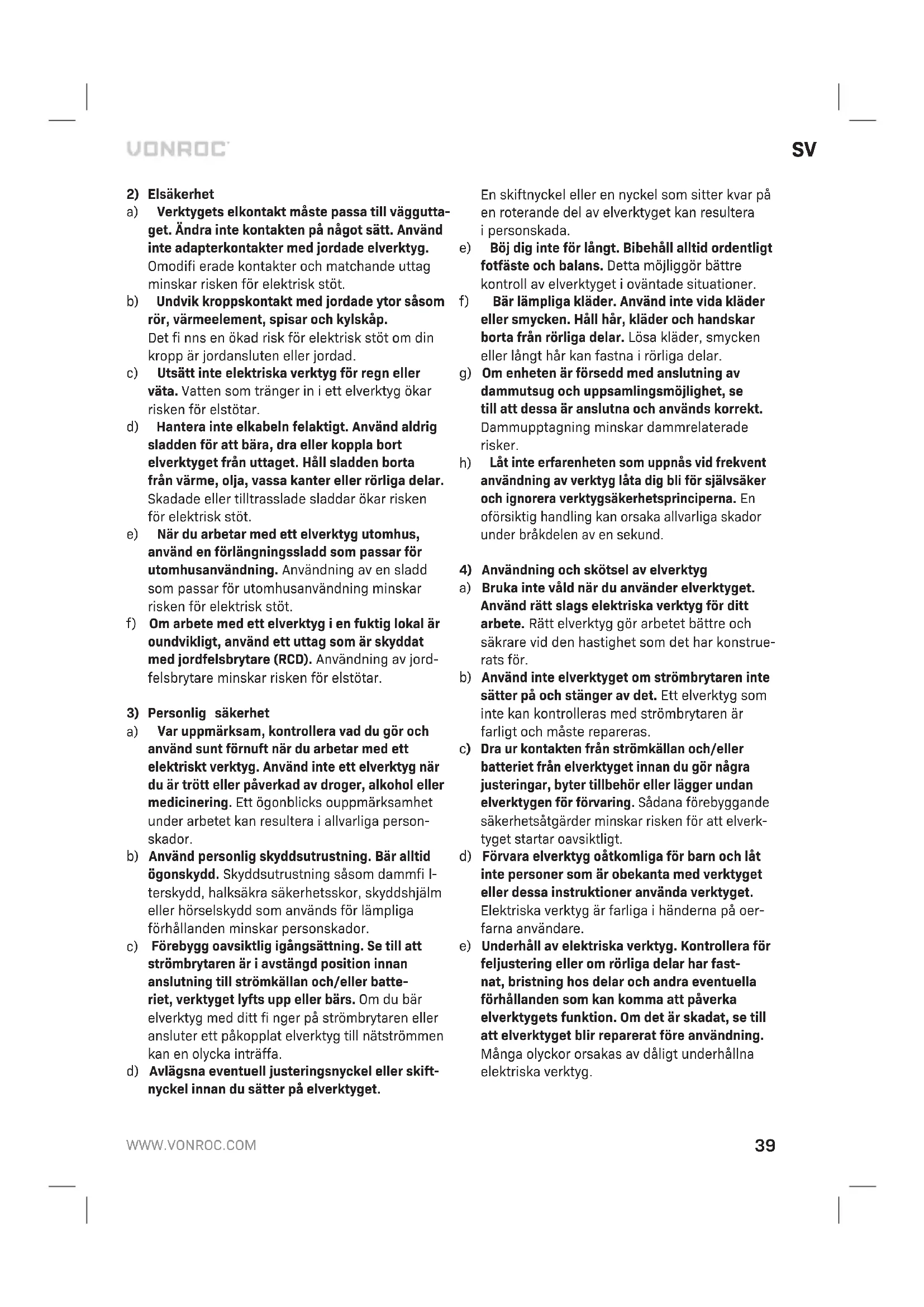

2) Elsakerhet

a) Verktygets elkontakt maste passa till vagguttaget. Andra inte kontakten pa nagot satt. Anvand inte adapterkontakter med jordade elverktyg. Omodifi erade kontakter och matchande uttag minskar risken for elektrisk stot.
b) Undvik kroppskontakt med jordade ytor sasom ror, varmeelement, spasar och kylskap. Det fi nns en okad risk for elektrisk stot om din kropp ar jordansluten erer jordad.
c) Utsatt inte elektriska verktyg for regn aller vata. Vatten som trangler in i ett elverktyg okar risken for elstotar.
d) Hantera inte elkabeln felaktigt. Använd aldrig sladden for attbara, dra eller koppla bort elverktyget frän uttaget. Häll sladden borta frän varme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken für elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar für utomhusanvändning. Användning av en sladd som passar für utomhusanvändning minskar risiken for elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal ar oundvikligt, anvand ett uttag som ar skyddat med jordfelsbrytare (RCD). Anvanding av jordfelsbrytare minskar risken for elstotar.

3) Personlig sakerhet

a) Var uppmärksam, kontrollera vad du gör och anecd vunt fornuft nár du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg nár du ar trött ell erpverkad av droger, alkohol ell medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning sāsom dammi l- terskydd, halksäkra sakerhetsskor, skyddshjalm eller hörsksydd som används für lámpliga forhällanden minskar persónskador.
c)Forebygg oavsiktlg igangsattng. Se till att strombrytaren ar i avstangd position innan anslutning till stromkallan och/eller batteriet, verktyget lyfts upp erler bars. Om du bar elverktyg med ditt fi nger pa strombrytaren ell ansluter ett pakopplat elverktyg till natstrommen kan en olycka intraffa.
d) Avlagsna eventuell justeringsnyckel aller skiftnyckel innan du satter pa elverktyget.

En skiftnyckel eller en nyckel som sitter kvar pa en roterande del av elverktyget kan resulteda i persorskada.

e) Böj dig inte für langt. Bibehäll alltid ordentligt fotfäste och balans. Detta möllgör bättre kontroll av elverktyget i ovändte situationer.
f) Bar lämpiga kläder. Använd inte vida kläder aller smycken. Hall har, kläder och handskar borta是从rroliga delar. Lösa kläder, smycken aller langt har kan fastna i rroliga delar.
g) Om erhennen ar forseddd med anslutning av dammutsug och uppsamlingsmöljighet, set till att dessa ar anslutna och anvands korrekt. Dammupptagning minskar dammrelaterade risker.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg lata dig bli for sjävsaker och ignorera verktygsakerhetsprinciperna. En oförskrig handling kan orsaka allvarliga skador under brådkelen av en sekund.

4) Användning och skötsel av elverktyg
a) Bruka inte vãld nãr du anvander elverktyget. Använd rätt slags elektriska verktyg ffor ditt arbete. Ratt elverktyg gor arbetet bättre och säkrare vid den hastighet som det har konstru-rats for.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren ar farligt och mäste repareras.
c) Dra ur kontakten fran strömköllan och/eller batteriet fran elverktyget innan du gör nagra justeringar, byter tillbehör erller lagger undan elverktygen for forvaring. Sādana forebyggende sakerhetsatgärder minskar risken for att elverktyget startup oavsiktligt.
d) Forvara elverktyg oatkomliga for barn och lat inte personer som ar obekanta med verktyget aller dessa instruktioner anvanda verktyget. Elektriska verktyg ar farlga i handerna pa oerfarna anvandare.
e) Underhäll av elektriska verktyg. Kontrolera für feljustering aller om rörliga delar har fast-nat, bristning hos delar och andra eventuella forhällanden som kan komma att paverka elverktygets fonction. Om det ar skadat, se till att elverktyget blir reparerat fore användning. Många olyckor orsakas av dalgigt underhällna elektriska verktyg.

f) Häll kapverktyg vassa och rena. Korrekt unterhällna kapverktyg med vassa kanter ar mindre troliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsforhällandena och det arbete som sku utföras. Användning av elverktyget für andra uppgifter an vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen ar torra, rena och fria fran olja och fett. Hala handtag och greppytor tillater inte saker hantering och kontroll av verktyget i ovanttade situationer.
5) Använding och skötsel av batteridrivna verktyg
a) Ladda endast med den laddare som ar specifi cerad av tillverkaren. En laddare som passar for en typ av batteri kan medfora risk for brand nar den anvands med en annat batteri.
b) Använd elverktygen enbart med det där till avsedda batteriet. Användning av andra batteri kan skapa en risk for skada och brand.
c) När batteriet inte används, häll det borta frän andra metallföremål, sāsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en forbindelse frän ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.
d) Vid felaktig hantering kan vatska komma ut fran batteriet, undvik kontakt medenna. Spola med vatten vid oavsiktlg kontakt. Sok lakar-hjälp om vatskan kommer i kontakt med ögon. Vatska somkommen ut fran batteriet kan orsaka irritation ellbrännskada.
e) Använd inte batterier aller verktyg som ar skadade aller modifi erade. Skadade aller modifi erade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion aller risk für skada.
f) Utsatt inte batteri eller verktyg for eld eller overdriven temperatur. Exponering for brand eller temperatur over 130^ kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersattas med temperatures "265 °F".
g) Folj alla laddningsanvisningar och ladda inte batteriet eller verktygetutanfor det temperaturomrade som anges i instruktionerna. Om du laddar batteriet felaktigt erler vid temperaturerutanfor det angivna omradyet kan det skada batteriet och oka risken for brand.

6) Service

a) Se till att ditt elverktyg fär service av en kvalifi cerad reparator, som endast anvander identiska ersättningsdeler. Detta sakerstaller att elverktygets sakerhet upprätthälls.
b) Utför aldrig service på skadade batterier. Service av batteri sca endast utföras av tillverkaren eller auktoriserade serviceleverantör.

KOMPLETTERANDE SÄKERHETSVARNINGAR FÜR ROTERANDE MULTIVERKTYG

Häll alltid sladden borta frän maskinens rørliga delar.
- Vid lásning, stäng omedelbart av maskinen och ta ut kontakten fran eluttaget.
- Jämför det maximala antelet varv som tillåts for tillbehören med maskinens varvtil.
När du ställer undan maskinen maste motorn stängas av och rörliga delar maste ha stannat.
Fast aldrig en monteringsnyckel på maskinen med ett snore eller liknande.
- Använd aldrig axellåsknappen om maskinen är i drift.
- Se till att fjäderchuckens diameter ar sama som tillbehörets axeldiameter.
Använd en spannenhet for att sakra arbetsstyetket.
Häll händerna borta frän arbetsstycket.

Elsakerhet

Följ alltid sakerhetsforeskrifterna som gäller i ditt land när du arbetar med elverktyg for att minska risken for brand, elstöt och persorskada. Läs följande sakerhetsanvisingar.

Kontrollera alltid sa att spanningen pa naret motsvarar den spanning som fi nns angiven pa markplaten.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt

2. MASKINFORMATION

Avsedd anvandning

Detta elverktyg ar avsett att fungera som en vinkelslip, slipning, stalborstning, polering, skar och kapverktyg. Detta roterande multiverktyg ar utmärkt for arbete med material sasom tra, plast, sten, aluminiumr, mssing och stal. Anvand alltid korrekta tillbehör och hastighetsinställning.

TEKNISKA SPECIFICATIONER

Modell-nr CT501AC/S_CT501AC
Spanning	220-240V~
Frekvens	50Hz
Effektforbrukning	160 W
Varvitalutan belastning 8,000-35,000/min
Fjäderchuckenskapacitet 3,2+	2,4 mm
Vikt 1,75 kg
Lpa (ljudtrycksnivå) 73 + 3 dB(A)
Lwa (ljudeffektnivå) 84 + 3 dB(A)
Vibration 3,74 +1,5 m/s	2

Vibrationsniva

Vibrationsutläppsniván som anges ienna bruksanvising har uppmatts i enliget med ett standardiserat test i EN60745, som kan anvandas for att jämföra verktyg med varandra och som en preliminär bedömning av exponering für vibrationenerá du använder verktyget für angiva na arbeten.

• Användning av verktyget für andra tillampninger, eller med olica eller dåligt unterhällna tillbehörkan avsevärt öka exponeringsniv'an.
• De gänger dä verktyget stängs av erller pa men eigentligen inte används kan minska exponeringsnivän betydligt.

Skydda dig mot effekterna av vibrationer genom att underhälla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbetsmöster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen paskidorna 2-3

Fig. A

1. Chuck
2. Spindellas
3. Chucknyckel
4. Strömbrytare
5. Hastighetsjusteringsratt
6. Stift
7. Tappöppning
8. Maskinring
9. Inre axel
10. Ring pà fl exibel axel
11. Stativ
12. Arbetsbänkslämma
13. Sakerhetsskydd
    14.Fräsfäste
    15.Djupinställningsvred

3. DRIFT

Varning! Byt tillbehör genom att satta in ett tillbehör i hylsan (eller chucken) sö langt det ar möjlg't for att minimera utlopp och obalans.

Montering av tillbehör (fi g. A)

Tryck ned spindellaset (2) och hall det nedtryckt. Med chucknyckeln (3) kan du aterstalla chucken (1). Placera tillbehoret på dess plats. Hall ned spindellaset medan du fester chucken med chucknyckeln.

Montering av ett tillbehör i den fl exibia axelin (fi g. B)

Lås spindeln genom att satta in tappen (6) i tappöppningen (7). Lossa sedan chucken med chuckspännaren och satt i tillbehöret. Håll stiftet på plats och dra Åtchten. Se till att ta bort stiftet innan du använder maskinen.

Användning

Slå på maskinen genom att koppla in strömbrytaren (4) Genom att justera hastighetsjusteringsratten (5) kan du reglera hastigheten på multiverktyget. Lagg inte ner maskinen nar motorn fortfarande ar igäng. Placera inte maskinen på ett dammigt underlag. Dammpartiklar kan komma in i mekanismen.

For hog belastning vid lag hastiget pa multiverktyget kan branna ut motorn.

Notera: Sakerhetsskydd rekommenderas att anvandas vid anvandning av tillbehör für slipning, polering eller kaping.

Ta bort ringen (8) fran maskinen. Montera sakerhetsskyddet (13) pa multiverktyget. Montera tillbehoren som ske anvandas enligt beskrivningen i kapitel: Montering och tillbehör. Se till att den genomskinliga delen av sakerhetsskyddet ar vänd mot dig, sa att du skyddas fran gnistor och skrap.

Notera: Frästfäste rekommenderas att användas vid användning av borr eller frästillbehör. Frästfas-tet hjälper till att styra verktyget i en rak linje vid fräsning av material.

Ta bort ringen (8) frän maskinen. Montera tillbehören som skanvändas enligt beskrivningen i kapitel: Montering och tillbehör. Montera fräsfästet (14) på multiverktyget.

Justera djupet på frasverktyget till önskat skardjup genom att öppna och stänga djupinställningsvredet (15).

Material Hastighetsinställning
Sten, skal -
Stål +
Aluminium, mässing + -
Plast -

Skruva av ringen (8) fran chucken och ta bort den. Montera den fl exibla axeln pa multiverktyget genom att placera den inre axeln (9) i chucken. Ringen pa den fl exiblaaxeln (10) kan sedan fasas pa multiverktyget.

Filthjul (fi g. E)

Filthjulen skau skruvas fast pa dornen.

Material Hastighetsinställning
Stål +
Aluminium, mässing + -
Plast +

Använd aldrig axellåsknappen om maskinen ar i drift.

Stativ till det roterande multiverktyget

• Montera stativet (11) på arbetsbänkslämman (12).
• Montera det monterade stativet på sidan av en arbetsbänk eller bänskiva med en maximal tjocklek på 60 mm.
  Stativets hojd ar justerbar. Lossa det övre roret på stativet genom att vrida det moturs. Dra ut roret till maximal hojd och fäst det genom att vrida roret medurs. Höjden på uphangningsfästet ar justerbar genom att lossa det svarta vredet. Efter att ha justerat uphangningsfästet till rätt hojd, dra at vredetigen.
• Fäst multiverktyget på stativets upphängningsfaste; detta upphängningsfaste kan vridas 360^ .

Tillbehör till det roterande multiverktyget

Kontrollera alltid att tillbehörets högsta varvtilä ar lampligt for multiverktygets maximala hastighet.

Notera: Arbeta sakert genom att anecd sakerhetsskyddet. Detta forhindrar att gnistor och skraptraffar dig.

Slipstenar (fi g. D)

När du använden en slipsten Första gängen skä du använda den für att balansera den. Slipstenen kan även anvandas for rengöring av ytan ell er for att ge slipstenen en speciell form.

Slipband och skiva (fi g. F)

Material Hastighetsinställning
Trä + +
Stål -
Aluminium, müssing + -
Plast -

Höghastighetsfräs, diamantspets och borr (fi g. G)

Material Hastighetsinställning
Sten, skal Max
Stål + -
Aluminium, mässing ++
Plast -

Borstar av rostfritt stål och borstborste (fi g. H)

Endast for S_CT501AC

Material Hastighetsinställning
Sten, skal	+ -
Aluminium, mössing + -

4. UNDERHÄLL

Se till att maskinen inte ar strömansluten\ när unterhällsarbete utförs på motorn.

Rengör maskinens hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvalösning. Använd inte lösningsmedel som bensin, alcohol, ammoniak osv. Sádana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpninger i nationell rätt måste elverktyg som inte langre ar anecdbara samlas in separat och kasseras på att miljövänligt satt.

GARANTI

VONROC-produkter ar utvecklade enigt hogsta kvalitetsstandard och garanteras fria fran defekter i bade material och utforande under den period som lagen foreskriver fran och med inkopsdatumet. Omprodukten skulle utveckla fel underenna period pa grund av defekt material och/eller utforande, kontakta da VONROC direkt.

Följande omständigheter ar undantagna franenna garanti:

• Reparationer och/ellerändringar har gjorts ellerrforsokts utforas pa maskinen av obehoriga servicecenter;
  Normalslitage;
• Verktyget har missbrukats, anvånts på fel satt eller underhällits felaktigt;
• Reservdelar som inte ar original har använts.

Detta utgör den enda garantin som foretaget ger antingen uttryckt aller underforstått. Det fi nns inga andra garantier uttryckta aller underforstådda som

sträcker sig bortom detta, inklusive de underförstäd- da garantierna for säljbarhet och lamplighet forett visst syfte. Under inga omständigheter ske VONROC hallas ansvarigt for indirekta skador erller följdskador. Återförsäljarnas atgärder skaba begrānsas till reparation aller byte av enheter aller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras.
Specifi kationerna kan ändras utan forvarning.
