KULLANIM KILAVUZU CT501AC Vonroc

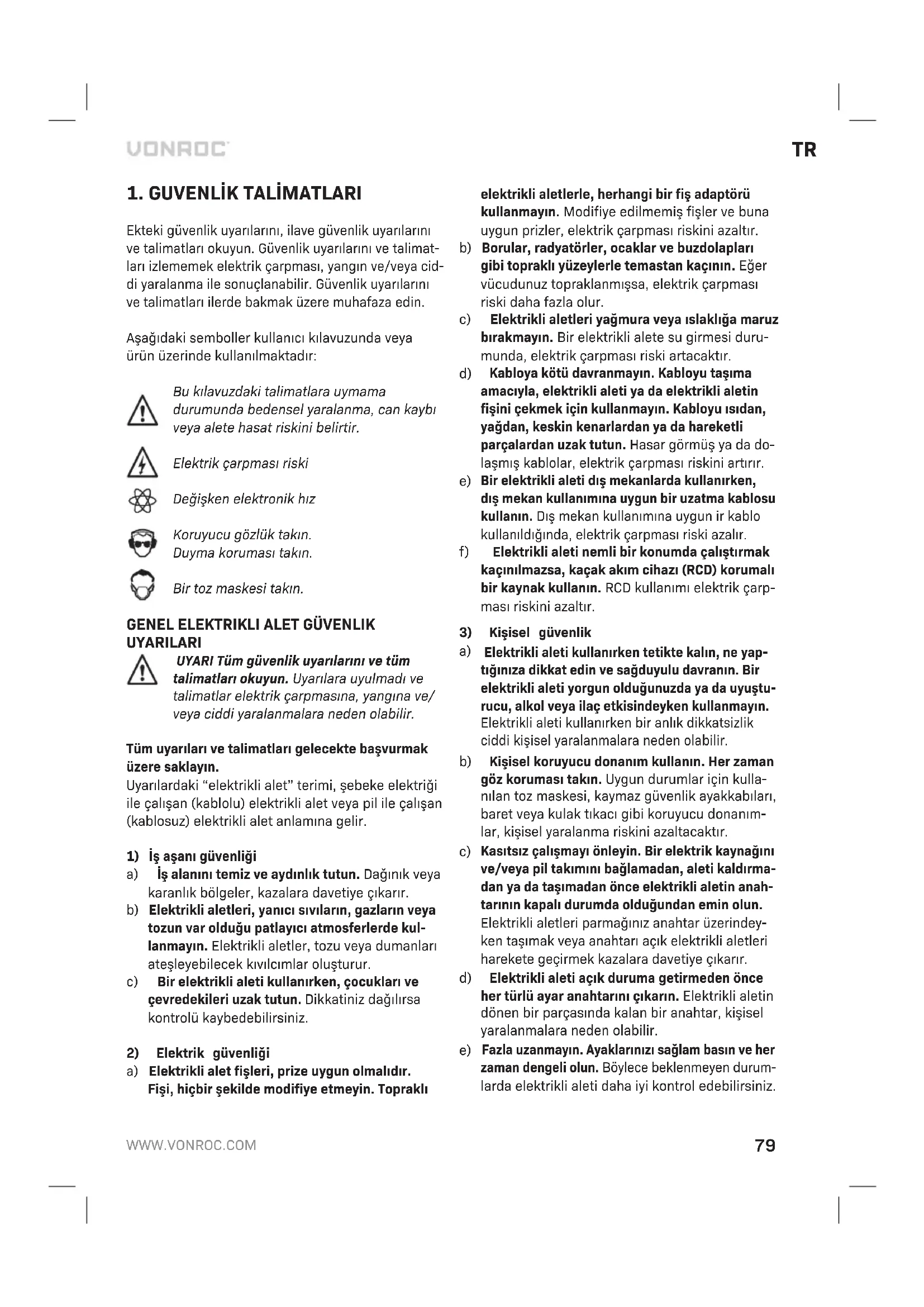

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimat- ları izlememek elektrik çarpması, yangın ve/veya cid- di yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları ilerde bakmak üzere muhafaza edin. Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır: Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir. Elektrik çarpması riski Değişken elektronik hız Koruyucu gözlük takın. Duyma koruması takın. Bir toz maskesi takın.

GENEL ELEKTRIKLI ALET GÜVENLIK

UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara uyulmadı ve talimatlar elektrik çarpmasına, yangına ve/ veya ciddi yaralanmalara neden olabilir. Tüm uyarıları ve talimatları gelecekte başvurmak üzere saklayın. Uyarılardaki “elektrikli alet” terimi, şebeke elektriği ile çalışan (kablolu) elektrikli alet veya pil ile çalışan (kablosuz) elektrikli alet anlamına gelir.

1) İş aşanı güvenliği

a) İş alanını temiz ve aydınlık tutun. Dağınık veya karanlık bölgeler, kazalara davetiye çıkarır. b) Elektrikli aletleri, yanıcı sıvıların, gazların veya tozun var olduğu patlayıcı atmosferlerde kul- lanmayın. Elektrikli aletler, tozu veya dumanları ateşleyebilecek kıvılcımlar oluşturur. c) Bir elektrikli aleti kullanırken, çocukları ve çevredekileri uzak tutun. Dikkatiniz dağılırsa kontrolü kaybedebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli alet fişleri, prize uygun olmalıdır. Fişi, hiçbir şekilde modifiye etmeyin. Topraklı elektrikli aletlerle, herhangi bir fiş adaptörü kullanmayın. Modifiye edilmemiş fişler ve buna uygun prizler, elektrik çarpması riskini azaltır. b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylerle temastan kaçının. Eğer vücudunuz topraklanmışsa, elektrik çarpması riski daha fazla olur. c) Elektrikli aletleri yağmura veya ıslaklığa maruz bırakmayın. Bir elektrikli alete su girmesi duru- munda, elektrik çarpması riski artacaktır.

Kabloya kötü davranmayın. Kabloyu taşıma amacıyla, elektrikli aleti ya da elektrikli aletin fişini çekmek için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da do- laşmış kablolar, elektrik çarpması riskini artırır.

Bir elektrikli aleti dış mekanlarda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun ir kablo kullanıldığında, elektrik çarpması riski azalır. f) Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarp- ması riskini azaltır.

Elektrikli aleti kullanırken tetikte kalın, ne yap- tığınıza dikkat edin ve sağduyulu davranın. Bir elektrikli aleti yorgun olduğunuzda ya da uyuştu- rucu, alkol veya ilaç etkisindeyken kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmalara neden olabilir. b) Kişisel koruyucu donanım kullanın. Her zaman göz koruması takın. Uygun durumlar için kulla- nılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya kulak tıkacı gibi koruyucu donanım- lar, kişisel yaralanma riskini azaltacaktır.

Kasıtsız çalışmayı önleyin. Bir elektrik kaynağını ve/veya pil takımını bağlamadan, aleti kaldırma- dan ya da taşımadan önce elektrikli aletin anah- tarının kapalı durumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindey- ken taşımak veya anahtarı açık elektrikli aletleri harekete geçirmek kazalara davetiye çıkarır. d) Elektrikli aleti açık duruma getirmeden önce her türlü ayar anahtarını çıkarın. Elektrikli aletin dönen bir parçasında kalan bir anahtar, kişisel yaralanmalara neden olabilir.

Fazla uzanmayın. Ayaklarınızı sağlam basın ve her zaman dengeli olun. Böylece beklenmeyen durum- larda elektrikli aleti daha iyi kontrol edebilirsiniz.80

alın. Elektrikli aletin kullanım amacı dışında kullanılması, tehlikeli durumlarla sonuçlanabilir. h) Tutamakları ve tutma yerlerini kuru, temiz ve yağdan arındırılmış şekilde muhafaza edin. Kay- gan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli şekilde taşınmasına ve kontrol edilmesine izin vermez.

5) Pilli alet kullanımı ve bakımı

a) Yalnızca üretici tarafından belirtilen şarj aletiyle şarj edin. Bir türde pil takımı için uygun bir şarj cihazı, başka bir pil takımı ile kullanıldığında yangın riski oluşturabilir.

Elektrikli aletleri yalnızca özel olarak belirlenmiş pil takımlarıyla kullanın. Başka pil takımlarının kullanımı yaralanma ve yangın riski oluşturabilir. c) Pil takımı kullanılmadığı zamanda, ataşlar, bozuk paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal nesneler gibi bir uçtan diğerine bir bağlantı yapabilecek diğer metal nesnelerden uzak tutun. Pil uçlarını birbirine kısa devre yaptırmak yanıklara veya yangına neden olabilir. d) Bozulma durumlarında pilden sıvı çıkabilir; temastan kaçının. Kazara temas gerçekleşirse, suyla yıkayın. Sıvı gözlerle temas ederse ayrıca tıbbi yardım isteyin. Pilden çıkan sıvı tahrişe veya yanıklara neden olabilir. e) Hasarlı veya üzerinde değişiklik yapılmış bir batarya veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış bataryalar, yangın, patlama ya da yaralanma riskiyle sonuçlanan beklenmedik davranışlar sergileyebilir. f) Batarya veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Ateşe veya 130 °C üzeri sı- caklıklara maruz kalması patlamaya yol açabilir. NOT Sıcaklık birimi olarak kullanılan „130 °C“ yerine „265 °F“ kullanılabilir.

Tüm şarj talimatlarına uyun ve batarya veya aleti talimatlarda belirtilen sıcaklık aralığının dışındaki ortamlarda şarj etmeyin. Yanlış şekilde veya be- lirtilen aralığın dışındaki sıcaklıklarda şarj etmek bataryay zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servis işlemlerini, yalnızca aynı yedek parçaları kullanan vasıfl ı bir tamir- cinin yapmasını sağlayın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.

Hasarlı bataryalara asla kendiniz bakım yapmaya çalışmayın. Bataryadaki bakım işlemleri sadece üretici veya yetkili servisler tarafından yapılmalıdır. f) Uygun kıyafetler giyin. Bol kıyafetler giymeyin, takılar takmayın. Saçınızı, kıyafetlerinizi ve eldi- venlerinizi, hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç, hareketli parçalara takılabilir. g) Eğer cihazlar toz giderme ve toplama tesis- lerinin bağlantısı için sağlanmışsa, bunların bağlandığından ve düzgün bir şekilde kullanıl- dığından emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltılabilir.

Aletlerin sık kullanılmasından edindiğiniz bilgi birikiminin sizi aşırı rehavete sürüklemesine izin vermeyin ve araç güvenliği ilkelerini göz ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kısa sürede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanımı ve bakımı

Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasa- rım amacına uygun olarak işi daha iyi yapacaktır. b) Eğer anahtarlar açılıp kapatılamıyorsa, elekt- rikli aleti kullanmayın. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir. c) Herhangi bir ayar, aksesuar değişimi ya da depolama işleminden önce elektrikli aletin fişini elektrik kaynağından çıkarın ve/veya pil takımını elektrikli aletten çıkarın. Bu tür önle- yici güvenlik önlemleri, elektrikli aletin kazara çalışma riskini azaltır. d) Boş durumdaki elektrikli aletleri çocukların eri- şemeyeceği bir yerde muhafaza edin ve elekt- rikli aletin nasıl çalıştığını ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanı- cıların elinde tehlikeli olur.

Elektrikli aletlerin bakımını yapın. Hatalı ayarlar veya hareketli parçaların bağlanması, parça kırıl- maları ve elektrikli aletin çalışmasını etkileyebi- lecek diğer durumlar için kontrol gerçekleştirin. Eğer herhangi bir hasar varsa, elektrikli alet kul- lanılmadan önce tamir edilmelidir. Çoğu kazaya bakımı iyi yapılmayan elektrikli aletler neden olur. f) Kesme aletlerini keskin ve temiz tutun. Bakımı iyi yapılan ve keskin kenarlara sahip kesme aletlerinde donmalar daha az yaşanır ve kontrol edilmeleri daha kolay olur.

Elektrikli aleti, aksesuarlarını ve torna kalemle- rini bu talimatlara uygun olarak kullanın, çalışma koşullarını ve gerçekleştirilecek olan işi dikkateTR

ÇOK AMAÇLI DÖNER EL ALETİ İÇİN İLAVE

• Kabloyu maknenn hareketl parçalarından dama uzak tutun.

• Kltleme durumunda, makney hemen kapatın ve fşn przden çıkarın.

• Aksesuarlar çn zn verlen maksmum devr sayısı le maknenn devr sayılarını karşılaştırın.

• Makney kaldıracağınız zaman motor kapalı ol- malıdır ve hareketl parçaların durması gerekr.

• Br montaj anahtarını maknenze kesnlkle br tel parçası veya benzer le takmayın.

• Aks kltleme düğmesn asla makne çalışırken kullanmayın.

• Yaylı matkap kovanı çapının aksesuarın aks çapıyla aynı olduğundan emn olun.

• İş parçasını sabtlemek çn br sıkıştırma alet kullanın.

• Ellernz ş parçasından uzak tutun. Elektrik güvenliği Elektrkl makneler kullanırken yangın, elektrk çarpması ve bedensel yaralanma rskn azaltmak çn ülkenzde geçerl güvenlk düzenlemelerne her zaman uyun. Aşağıdak güvenlk talmatlarını ve ayrıca ektek güvenlk talmatlarını okuyun. Güç kaynağının voltajının, anma değeripla- kası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin. Sınıf II makine- Çift İzolasyon - Topraklan- mış prize ihtiyacınız yok.

Kullanım amacı Bu elektrkl el alet taşlama, zımparalama, tel fırça- lama, parlatma, oyma veya kesme alet olarak şlev görür. Bu çok amaçlı döner el alet, ahşap, plastk, taş, kabuk alümnyum, prnç ve çelk gb malzeme- lern düzenlenmes çn mükemmeldr. Dama uygun aksesuarları ve hız ayarını kullanın.

Vibrasyon seviyesi Bu talmat kılavuzunda belrtlen vbrasyon emsyon sevyes EN 60745’te verlen br standart teste uy- gun olarak ölçülmüştür; br alet dğeryle karşılaş- tırmak ve alet bahsedlen uygulamalar çn kullanır- ken vbrasyona maruz kalmanın ön değerlendrmes olarak kullanılablr - alet farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma sevyesn büyük ölçüde artırablr - aletn kapalı olduğu veya çalışıp gerçekten ş yapmadığı zamanlar maruz kalma sevyesn büyük ölçüde düşüreblr Aletn ve aksesuarların bakımını yaparak, ellernz sıcak tutarak ve çalışma düzenlernz organze ede- rek vbrasyonun etklerne karşı kendnz koruyun. ACIKLAMA Metndek numaralar sayfa 2-3’dek çzmler şaret etmektedr. Şekil A

4. Açma / kapama düğmes

10. Esnek şaft halkası

15. Derinlik düğmesi

Montaj yapmadan önce daima fişi prizden çekin. Uyarı! Dışarı fırlama ve dengesizliği en aza indirmek için aksesuarları yuvaya (veya matkap kovanı) takarak değiştirin. Aksesuarların takılması (Şekil A) Mil kilidine (2) basın ve basılı tutun. Kovan anahta- rını (3) kullanarak matkap kovanını (1) açabilirsiniz. Aksesuarları yerine takın. Matkap kovanını kovan anahtarıyla sıktığınızda mil kilitleme düğmesine basılı tutun. Aksesuarı esnek şafta takmak için (Şekil B) Pimi (6) pim girişine (7) takarak iş milini kilitleyin. Sonra kovan anahtarı ile kovanı gevşetin ve aksesuarı yerleştirin. Pimi yerinde tutun ve matkap kovanını sıkın. Makineyi çalıştırmadan önce pimi çıkardığı- nızdan emin olun. Çalıştırma Açma/kapatma düğmesine (4) basarak makineyi çalıştırın, Hız ayar çarkını (5) kullanarak Çok amaçlı döner el aletinin hızını ayarlayabilirsiniz. Makineyi motor çalışırken yere koymayın. Makineyi tozlu bir zemine koymayın. Toz partikülleri mekaniz- maya girebilir. Çok amaçlı döner el aletine düşük hızda çok yüksek bir yük verilmesi motoru yakabilir. Emniyet siperinin montajı (Şekil I) Not: Taşlama, zımparalama, parlatma veya kesme aksesuarları kullanılırken emniyet siperinin kullanıl- ması tavsiye edilir. Halkayı (8) makineden çıkarın. Emniyet siperini (13) Çoklu alete monte edin. Kullanılacak aksesuarları bu bölümde açıklandığı gibi monte edin: Aksesu- arların montajı. Kıvılcım veya sıçrayan parçalardan daha iyi korunmak için emniyet siperinin şeffaf kısmının içeri doğru baktığından emin olun. Freze ataşmanının montajı (Şekil J) Not: Matkap veya freze aksesuarlarını kullanılırken freze ataşmanının kullanılması tavsiye edilir. Freze ataşmanı, frezeleme sırasında aletin düz bir çizgide yönlendirilmesine yardımcı olur. Halkayı (8) makineden çıkarın. Kullanılacak akse- suarları bu bölümde açıklandığı gibi monte edin: Aksesuarların montajı. Freze ataşmanını (14) Çoklu alete monte edin. Derinlik düğmesini (15) açıp kapatarak freze aleti- nin derinliğini istenen kesme derinliğine ayarlayın. ESNEK MİL VE ALTLIĞIN TAKILMASI Esnek mil (Şekil C) Matkap kovanının halkasını (8) çevirerek sökün. İç mili (9) matkap kovanına yerleştirerek esnek mili Çok amaçlı döner el aletine takın. Sonrasında esnek milin (10) halkası Çok amaçlı döner el aleti üzerine sabitlenebilir. Makine halen çalışırken asla aks kilitleme düğmesine basmayın. Çok amaçlı döner el aleti altlığı

• Altlığı (11) tezgah kelepçesine (12) monte edin.

• Takılmış altlığı en az 60 mm kalınlığa sahip bir tezgahın veya tablanın yan tarafına monte edin.

Altlığın yüksekliği ayarlanabilir. Altlığın üst boru- sunu saat yönünün tersine çevirerek gevşetin. Boruyu azami yüksekliğe kadar çekin ve saat yönünde çevirerek altlığı sabitleyin. Süspansi- yon desteğinin yüksekliği, siyah düğmeyi gevşe- terek ayarlanabilir. Süspansiyon desteğini doğru yüksekliğe ayarladıktan sonra düğmeyi yeniden sıkın.

• Çok amaçlı döner aleti altlık süspansiyon des- teğine tutturun; bu süspansiyon dirseği 360° döndürülebilir. Çok amaçlı döner el aleti aksesuarları Aksesuarın maksimum devir sayısının Çok amaçlı döner el aleti maksimum hızı için uygun olup olma- dığını daima kontrol edin. Not: Emniyet siperini kullanarak güvenle çalışın. Bu, kıvılcım veya sıçrayan parçalara karşı sizi korur. Taşlama taşları (Şekil D) Bir taşlama taşını ilk kez kullandığınızda onu den- gelemek için yontma taşını kullanın. Bileme taşı, yüzey temizlemek veya taşlama taşına özel bir şekil vermek için de kullanılabilir.TR

Malzeme Hız ayarı Taş, kabuk - Çelik + Alüminyum, pirinç + - Plastik - Perdahlama çarkları ve ucu (Şekil E) Perdahlama çarkları ve ucu, mandrel üzerne. Malzeme Hız ayarı Çelik + Alüminyum, pirinç + - Plastik + Kumlama şeritleri ve diski (Şekil F) Malzeme Hız ayarı Ahşap + + Çelik - Alüminyum, pirinç + - Plastik – Yüksek hızlı kesici, Elmaslı çark noktası ve Matkap (Şekil G) Malzeme Hız ayarı Taş, kabuk Maks Çelik +- Alüminyum, pirinç + + Plastik – Paslanmaz çelik fırçalar ve fırça kılları (Şekil H) Sadece S_CT501AC çn Malzeme Hız ayarı Taş, kabuk + - Alüminyum, pirinç + -

Motorda bakım çalışması yaparken makinenin enerji bağlantısı olmadığından emin olun. Makne kaplamalarını yumuşak br bezle, terchen her kullanımdan sonra düzenl olarak temzleyn. Havalandırma delklernn toz ve krden arınmış olduğundan emn olun. Çok natçı krler sabun köpüğüyle ıslatılmış yumuşak br bezle çıkarın. Benzn, alkol, amonyak vs. gb çözücü maddeler kullanmayın. Bunlar gb kmyasallar sentetk ble- şenlere zarar verecektr. ÇEVRE Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir. Yalnızca AT ülkeleri için Elektrkl aletler evsel atık olarak atmayın. Atık Elektrkl ve Elektronk Donanım çn Avrupa İlkeler 2012/19/EU’ya ve bunun yerel hukuk çerçevesnde uygulamasına göre, artık kullanılamaz olan elekt- rkl aletler ayrı olarak toplanmalı ve çevre dostu br yolla mha edlmeldr. GARANTİ VONROC ürünler yüksek kalte standartları doğrul- tusunda gelştrlmştr ve lk satın alımdan tbaren kanunen belrlenen süre boyunca materyal ve şçlk açısından kusursuz olacağı garant edlmektedr. Bu süre zarfında, kusurlu materyal ve/veya şçlkten dolayı üründe herhang br arıza meydana gelmes durumunda, doğrudan VONROC letşm kurun. Takp eden durumlar bu garant kapsamı dışındadır:

• Yetksz servs merkezler tarafından yapılan veya yapılmaya teşebbüs edlen onarım ve/veya değşklkler.

• Normal aşınma ve eskme.

• Chazın kötü ve yanlış kullanılması veya chaza yanlış bakım yapılması.

• Orjnal olmayan yedek parçaların kullanılması Bu, şrket tarafından açık ya da zımn verlmş tek garanty oluşturur. Belrl br amaç çn tcarete elverşllk ve uygunluğun zımn garantler dahl dış84

görünüşünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC herhangi bir arızi veya dolaylı zarardan hiçbir halükarda sorumlu ol- mayacaktır. Bayilerin getireceği çözümler uygunsuz birimlerin veya parçaların onarımı veya değiştirilme- siyle sınırlı olacaktır. Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.858687
