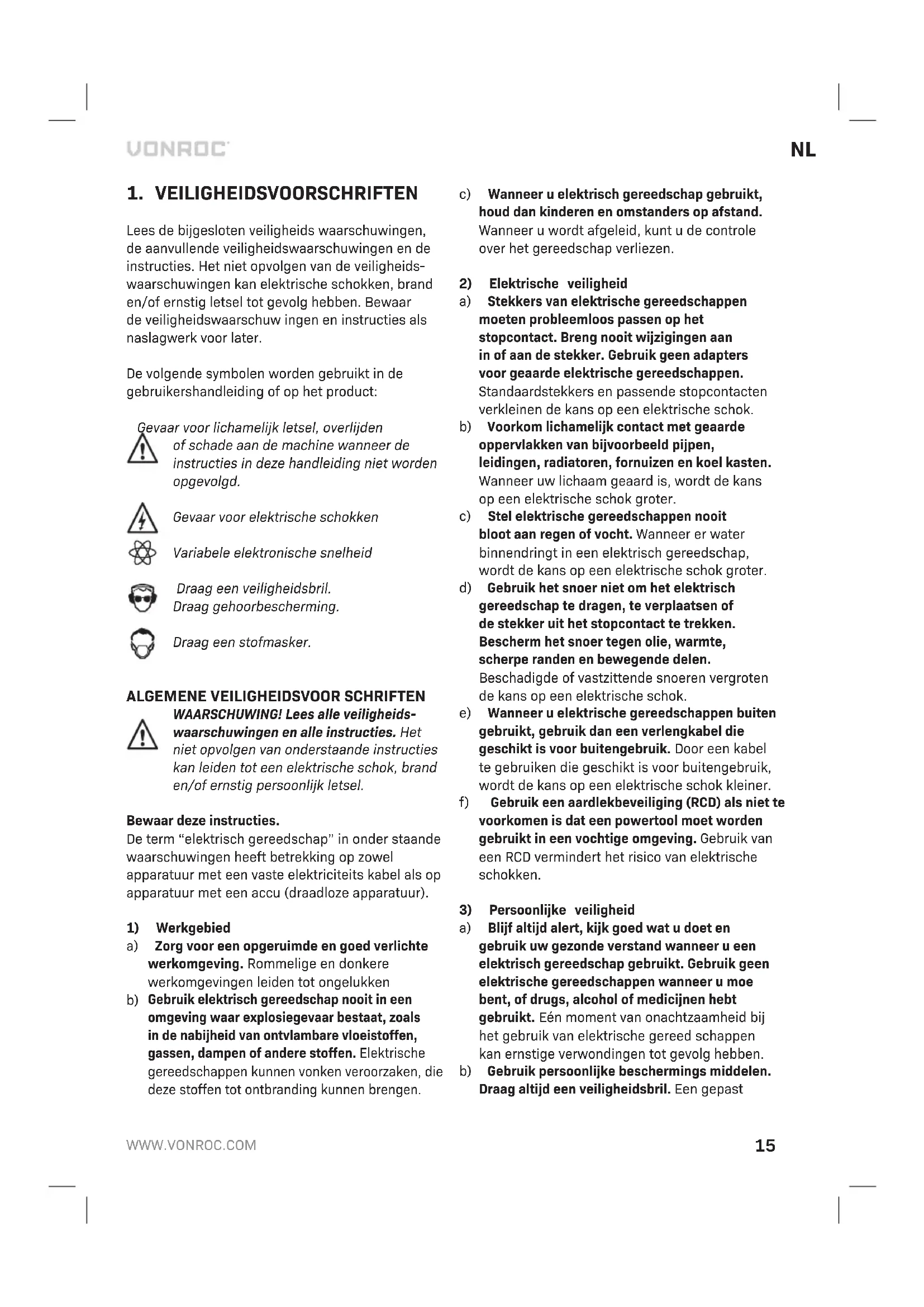

GEBRUIKSAANWIJZING CT501AC Vonroc

Lees de bijgesloten verilgheids waarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Gevaar voor lichamelijk letsel, overlieden of schade aan de machine wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schokken

Variabele elektronische snelheid

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids-waarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1) Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar besteht, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen konnen vomken veroorzaken, die deze stoffen tot ontbranding konnen brengen.

c) Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u worden afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen.

Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten.
Wanneer uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen.

Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbveeiliging (RCD) als nicht te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijkke veiligkeit

a) Blij altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschemings middelen. Draag.altijd eenveiligheidsbril. Een gepast

NL

gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werksochoenen met antislipzolen, een veiligheidshelm en gezoor bescherming verkleinen de kans op persoonlijk letsel.

c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kutvverliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kutu het elektrisch gereedschap in on verwachte situatuies beter onder controle honden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwhaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.
g) Wanner er voorzieningen zijn voor de aansluiting van stofafzuinstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden voroorzaakt.
h) Denk nicht dat doordat u gereedschap vaak gebrukt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereed-schap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifi eke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wonneer dit op de snugheid gebeurt waarvoord het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat Niet kan worden

in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in ge bruik is op buiten bereik van kinderen en LAST personen die Nietbekend+zijn met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed hunnen op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder nsel vastlopen en+zijn eenvoudiger onder controte te honden.
g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd waarbij reckening met de werkkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.

5) Gebruik en onderhoud accugereedschap

a) Laad alleen op met de lader die door de fabrikant is gespecifi ceerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanner deze met een andere accu worden gebruikt.

b) Gebruik elektrisch gereedschap alleen met de special hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geben.

c) Wanneer de accu Niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen kannen make. Kortsluiting tussen de occupolen kan brandwonden of brandveroorzaken.

d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen kommt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodifi ceerd. Beschadigde of gemodifi ceerde accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.

f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie verooorzaken. NB De temperatuur van "130 °C" kan worden verrangen door de temperatuur van "265 °F".

g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doeon toenemen.

6) Service

a) Laat uw gereedschap onderhonden door een gekwalifi ceerde onderhoudstechnicus die alleen gebruikmaakt van identieke verwangingsonderdelen. Dit zorgtervoordat de veiligheid van de powertool intact blijft.

b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogen servicewerkzaamheden aan accu's uityoeren.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR ROTERENDE MULTITOOL

• Houd algtd het snoer verwijderd van de bewegende delen van de machine.

Schakel in het geval van blokkeren, de machine onmiddelijk uit en trek de stekker uit het stopcontact.
- Vergelijk het maximaal toegestane toerental van de accessoires met het toerental van de machine.
- Als u de machine weglegd moet de motoruitgeschakeld zich en bewegende delen tot stilstand zichen gekomen.
- Bevestig nooit een montagesleutel aan uw machine met een stuk touw of iets dergelijk.
- Gebruik de spindelblokkerknop nooit als demachine in werking is.
Zorg ervoor dat de spantang-diameter overeen-kommt met de as-diameter van het accessoire
- Gebruik een materiaalklem voor het vastzetten van het werkstuk.
- Houd uw vingers weg van het draaiende accessoire.

Neem bij het gebruik van elektrische machines algid deplaatselijk geldende veiligeidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees onderstaande instructies.

Controleer aktijd of uw netspanning overe- enkomt met de waarde op het typeplaatje.

Klasse II apparatus - Dubbel geisoleerd - een geaarde stekker is Nietoodzakelijk

Dit elektrisch gereedschap is bedoeld voor gebruik als slijper, schuurmachine, staalborstel, polijstmachine, snij- of afkortgereedschap. Deze Roterende multitool is zeer goed geschikt voor het bewerken van materialen zoals hout, kunststof, natuursteen, aluminium, koper en staal. Gebruik altijd de juiste accessoires en instelling van de snugheid.

Capaciteit, spontang 3,2 + 2,4 mm
Gewicht 1,75 kg
Lpa (geluidsdruk) 73+3 dB(A)
Lwa (geluidsvermogen) 84+3 dB(A)
Vibratiewaarde 3,74+1,5 m/s	2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen.

• Het gebruik van de machine voor andere toepassen, of met andere of slecht onderhoden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wonneer de machine is uitgeschakeld of wonneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhoden, uw handen warm te honden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de diagrammen op pagina 2-3

Afb.A

1. Spankop
2. Asvergrendelingsknop
3. Spantang
4. Aan/uit-schakelaar
5. Snelheidsregelaar
6. Pin
7. Pin opening
8. Ring van de machine
9. Binnenas
10. Ring van de fl exibele as
11. Statief
    12.Werkbankklem
12. Veiligheidskap
13. Freeshulpstuk
14. Diepteknop

3. BEDIENING

Haal voor het monteren altijd de stekker uit het stopcontact.

Waarschuwing! Plaats accessoire zo ver mogelijk in de spantang of spankop, zatatuitloop en onbalans tot een minimum beperkt worden.

Montage van accessoires (Fig. A)

Druk de asvergrendelingsknop in (2) en houdt deze vast. Middels de spantang-sleutel (3) draait u de spantang (1) los. Breng de accessoire op+zijn plaats. Houdt de asvergrendelingsknop ingedrukt bij het vastdraaien van de spantangmoer met de spantang.

Een accessoire in de fl exibele as plaatsen (Afb. B)

Om een accessoire in de fl exibele as teplaatsen blokkeert u de as door de pin (6) in de pin opening (7) te steken. Vervolgens kunt u met de spansleutel de spankop losdraaien en de accesoire plaatsen. Zorg ervoor dat de pin is verwijderd is voor u de machine waar in gebruik neemt.

Bediening

Schakel de machine in door de aan/uit-schakelaar (4) in te drukken. U regelt de snugheid door middel van het snugheidsregelaar (5). Zet de machine pas weg wanner de motor volledig is uitgedraaid. Zet de machine Niet weg op een stoffi ge ondergrond. Stofdeeltjes kannen het mechanismik binnendringen.

e hoge belasting bij een lage snelheid van de Roterende multitool kan de motor latent verbranden.

De veiligheidskap monteren (Afb. I)

NB: U worden geadviseerd de veiligheidskap te gebruiken wanner u werkt met accessoires voor slijpen, schuren, polijsten en zagen.

Neem ring (8) van de machine. Monteer de veiligheidskap (13) op de multitool. Montage van accessoires Zoals worden uitgelegd in hoofdstuk: Montage van accessoires. Let erop dat het doorzlichtige deel van de veiligheidskap maar u toe is gericht, zodat u beschermd bent gegen vonden en vuil.

Het freeshulpstuk monteren (Afb. J)

NB: U wordt geadviseerd het freeshulpstuk te gebruiken wanner u werkt met accessoires voor boren of freeze. Het freeshulpstuk helpt u het gereedschap in een rechte lijn te leiden wanner u materiaal freest.

Neem ring (8) van de machine. Montage van accessoires zoals worden uitgelegd in hoofdstuk: Montage van accessoires. Monteer het freeshulpstuk (14) op de multitool.

Stel het freesgereedschap op de gewenste freesdiepte in door de Diepteknop (15) te openen en te sluiten.

MONTAGE VAN DE FLEXIBELE AS EN HET STATIEF

Schroef de ring (8) om de spontang los en verwijder deze. Monteer de fl exibele as op de Roterende multitool, waar bij de binnenas (9) in de spontang geplaatst moet worden. De ring van de fl exibele as (10) kan verrolgens op de Roterende multitool vastgedraaid worden.

Druk de asvergrendelingsknop nooit in
wonneer de machine nog draait.

Statief

• Monteer de Statief (11) op de werkbankklem (12).
• Monteer het geassembleerde statief aan de zijkant van een werkbank of werkblad, waar bij de dikte maximaal 60mm mag zijn.
• Het statief is verstelbaar in hoogte. Draai de bovenste buis van het statief los door deze maar links te draaien.
  Trek de buis uit tot+zijn maximale hoogte en zet het vast door de buis rechtsom te draaien.
• De ophangbeugel is in hoogte verstelhaar, door de zwarte knop los te draaien. Nadat u de op-hangbeugel op de juiste hoogte heeft ingesteld draait u de knop wee vast.
• Bevestig de Roterende multitool aan de ophang beugel van het statief, deze ophangbeugel kan 360^ gedraaid worden.

Accessoires voor de Roterende multitool

Voor u accessoires gelebruikt controleert u altijd of het toegestane toerental van de accessoire geschikt is voor de hoogste snelheid van de Roterende multitool.

NB: Werk veilig, gebruik de veiligheidskap. Deze voorkomt dat u worden geraakt door vonden en vuil.

Slijpstenen (Fig. D)

Indien u slijpstenen voor de eerste maal gebruikt,
maak dan gebruik van de wetsteen om de slijpstenen
uit te ballanceren. Ook kan de wetsteen worden gebruikt om de slijpsteen een speciale vorm te gehen.

Materialial Snelheid
Steen, gips -
Staal +
Aluminium, messing + -
Kunststof -

Vilten schijven (Fig. E)

De vilen accesoires dienen op de bijgeleverde as te worden gemonteerd.

Materialial Snelheid
Staal +
Aluminium, messing + -
Kunststof +

Schuurbanden en -schijven (Fig. F)

Materialial Snelheid
Hout ++
Staal -
Aluminium, messing + -
Kunststof -

HSS freesje, graveerpunt en boortje (Fig. G)

Materialial Snelheid
Steen, gips Max
Staal	+ -
Aluminium, messing	++
Kunststof -

Metalen- en kunststoff borstels (Fig. H)

Alleen voor S_CT501AC

Materialial Snelheid
Steen, gips	+ -
Aluminium, messing + -

4. ONDERHOUD

Zorg dat de machine Niet onder spanning staat wanner onderhouds werkzaam heden aan het mechaniek worden uitgevoerd.

Reinig de machinebehuizing regelmatig met een zachte doeck, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekig vuil een zachte doeck bevochtigd met zeepwater. Gebruik geen oplosmidelen als benzine, alcohol, ammonia, etc. Dergelijkstoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoortverantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeauthoriseerd servicecentrum.
Normale slijtage.
- De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
- Er zich Niet-originèle reserveonderdelen gezebruikt

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciert of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci dentele schade of gevolgschade. Reparations van dealers zichen gelimiteerd tot de reparatie of verwang ing van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specifi caties können zonder opgaaf van redenen worden gewijzigd.
