MODE D'EMPLOI BGM1022 Ferm

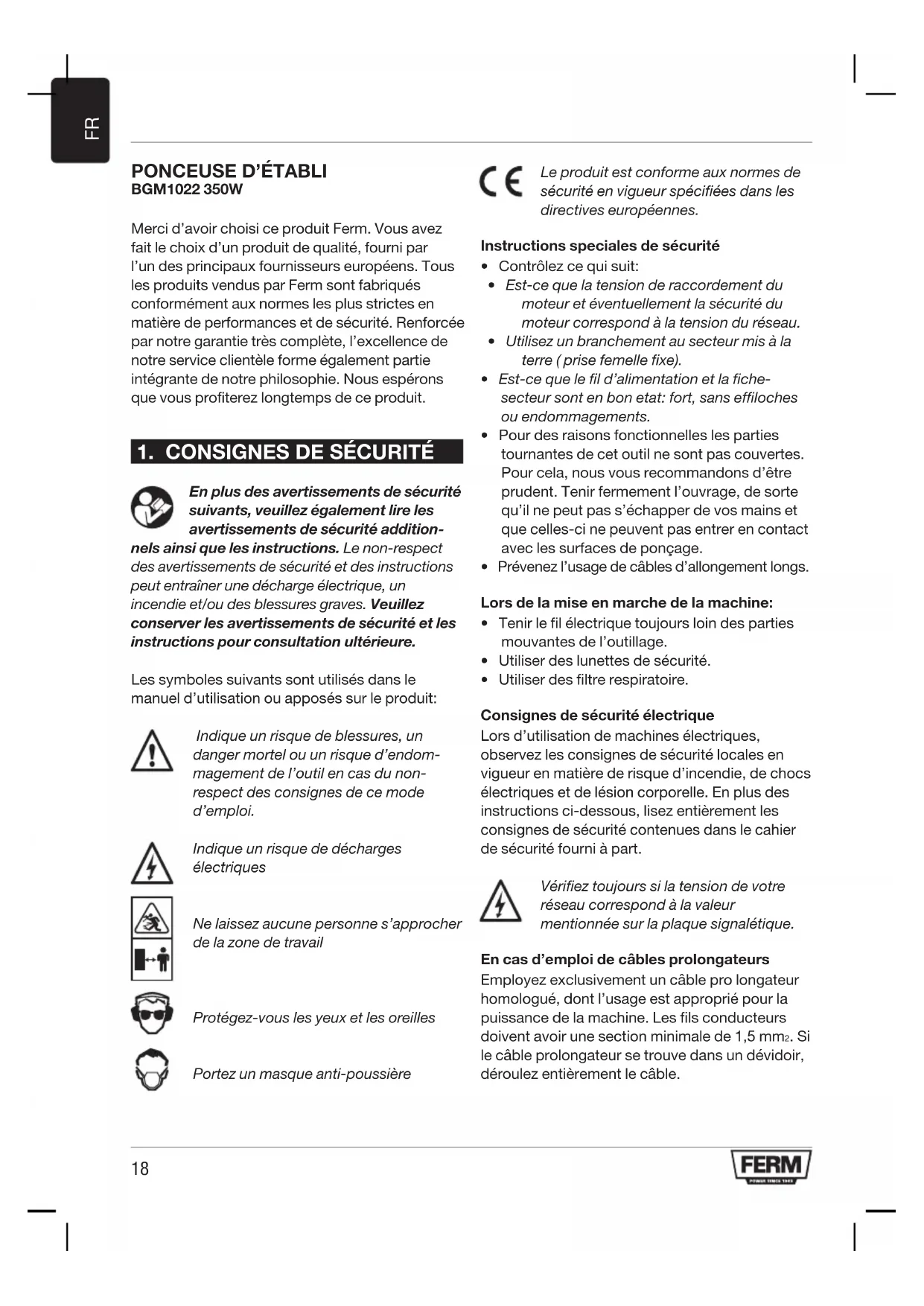

BGM1022 350W Merci d’avoir choisi ce produit Ferm. Vous avez fait le choix d’un produit de qualité, fourni par l’un des principaux fournisseurs européens. Tous les produits vendus par Ferm sont fabriqués conformément aux normes les plus strictes en matière de performances et de sécurité. Renforcée par notre garantie très complète, l’excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

1. CONSIGNES DE SÉCURITÉ

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité addition- nels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure. Les symboles suivants sont utilisés dans le manuel d’utilisation ou apposés sur le produit: Indique un risque de blessures, un danger mortel ou un risque d’endom- magement de l’outil en cas du non- respect des consignes de ce mode d’emploi. Indique un risque de décharges électriques Ne laissez aucune personne s’approcher de la zone de travail Protégez-vous les yeux et les oreilles Portez un masque anti-poussière Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes. Instructions speciales de sécurité

• Contrôlez ce qui suit:

• Est-ce que la tension de raccordement du moteur et éventuellement la sécurité du moteur correspond à la tension du réseau.

• Utilisez un branchement au secteur mis à la terre ( prise femelle fixe).

• Est-ce que le fil d’alimentation et la fiche- secteur sont en bon etat: fort, sans effiloches ou endommagements.

• Pour des raisons fonctionnelles les parties tournantes de cet outil ne sont pas couvertes. Pour cela, nous vous recommandons d’être prudent. Tenir fermement l’ouvrage, de sorte qu’il ne peut pas s’échapper de vos mains et que celles-ci ne peuvent pas entrer en contact avec les surfaces de ponçage.

• Prévenez l’usage de câbles d’allongement longs. Lors de la mise en marche de la machine:

• Tenir le fil électrique toujours loin des parties mouvantes de l’outillage.

• Utiliser des lunettes de sécurité.

• Utiliser des filtre respiratoire. Consignes de sécurité électrique Lors d’utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d’incendie, de chocs électriques et de lésion corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité contenues dans le cahier de sécurité fourni à part. Vérifiez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique. En cas d’emploi de câbles prolongateurs Employez exclusivement un câble pro longateur homologué, dont l’usage est approprié pour la puissance de la machine. Les fils conducteurs doivent avoir une section minimale de 1,5 mm2. Si le câble prolongateur se trouve dans un dévidoir, déroulez entièrement le câble.19

Arrêter immédiatement l’appareil en cas de:

• Étinceler démesurément des balais et feu annulaire dans le collecteur.

• Court-circuit de la fiche-secteur ou du fil d’alimentation ou endommagement du fil d’alimentation.

• Interrupteur défectueux.

• Fumée ou odeur d’isolant brûlé.

2. INFORMATIONS RELATIVES

LA MACHINE Utilisation prévue La ponceuse est une machine combinée avec tous les avantages d’une Ponceuse / meuleuse d’établi horizontale et verticale et ceux d’une ponceuse à disque abrasif. Par sa conception robuste en fonte et en acier cette ponceuse est qualifiée pour tous les travaux de ponçage. Spécifications techniques Voltage 230-240 V, 50 Hz Puissance consommée 350W S2=30 min* Vitesse de la bande sans charge 292m/min Vitesse de la disque sans charge 1450 /min Dimensions de la bande 915 x 100 mm Dimensions de la disque Ø 150 mm Poids 12.2 kg Niveau de pression acoustique Lpa 77+3 dB(A) Niveau de puissance acoustique Lwa 90+3 dB(A) *S2=durée de fonctionnement maximale pour une puissance de 350 W Niveau de vibrations Le niveau de vibrations émises indiqué en ce manuel d’instruction a été mesuré conformément à l’essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées - l’utilisation de l’outil dans d’autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d’exposition - la mise hors tension de l’outil et sa non- utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail Description Les numéros dans le texte se rapportent aux schémas des pages 2-5.

3. Butoir de guidage et guidage parallèle

4. Levier de tension

7. Interrupteur principal

9. Cylindre d’entraînement

13. Echelle à onglets

15. Raccordement d’un aspirateur

Installation Évitez l’utilisation des câbles de rallonge longues. Faites attention qu’il y a suffisamment d’espace autour de la machine pour les pièces à poncer. Montage

• Posez le bâti de la machine à l’envers et poussez les quatres pieds en caoutchouc dans le pied (1) du bâti de la machine.

• Le bâti de la machine, le disque en aluminium (10) et le plan de travail (12), sont livrés dans un emballage séparé.

• Glissez le disque en aluminium sur l’axe et fixez le disque avec le boulon à six pans creux dans le côté du disque (Fig.B - D).

• Placez le plan de travail (12) avec l’axe dans le bâti de la machine et fixez le plan de travail à l’aide du boulon dans le côté du bâti de la machine. Contrôlez, en posant une équerre à 90° sur le plan de travail et contre le disque abrasif, que l’angle soit exactement à 90° (Fig.E).

• Réglez éventuellement cet angle en tournant l’aiguille de la graduation de l’échelle.20

• Sur le plan de travail (12) on peut placer l’échelle à onglets (13), qui est livré avec aussi. A l’aide de cette échelle à onglets (13) l’angle sous lequel est poncé peut être réglé exactement.

• Le conducteur latéral (8) pour la Ponceuse / meuleuse d’établi peut être placé derrière le boulon du dessus de la boîte de protection de la courroie de ventilation. De cette manière un ouvrage peut être tenu solidement contre la bande de ponçage, et cela sans grands dangers.

• Fixez l’aspirateur sur le raccord pour aspirateur (15). Pour éviter que l’ouvrage ou vos doigts ne se trouvent entre le plan de travail (12) et le disque abrasif (11), la distance entre le plan de travail (12) et le disque abrasif (11) doit être de 1,6 mm au maximum. Choix du papier abrasif Le papier abrasif grossier (grain 60) enlève en général, le plus de matériel, et le papier abrasif fin (grain 150) est généralement utilisé pour la finition. Lorsque la surface est inégale, commencez avec le papier abrasif grossier et poncez jusqu’à ce que la surface soit égalisée. Ensuite utilisez le papier abrasif moyen (grain 100), pour éloigner les rayures que le premier papier a provoquées et enfin, prennez du papier abrasif fin (grain

150) pour la finition. Continuez jusqu’à ce que la

surface soit lisse. Poser le papier abrasif Fig. F - H Lorsque vous avez la ponceuse tournée avec la disque abrasif vers vous, la bande de ponçage bouge de droite à gauche sur le dessus de la machine. Par cette direction de rotation l’ouvrage sera poussé contre le côté droit du conducteur latéral. La direction de marche juste de la bande de ponçage est indiquée à l’intérieur à l’aide d’une flèche. Lorsqu’il n’y pas une flèche d’indication, la bande de ponçage devra être placée de telle façon que la partie surélevé du joint, se trouve dans la direction de la rotation de la bande. Donc, faites attention que la bande de ponçage soit placée de façon juste. La machine utilise d’une façon standard des bandes de ponçage de 100 x 915 mm (no 7).

• Retirez la fiche de la prise de contact (la prise murale).

• Poussez le levier de tension entièrement vers la droite pour enlever la tension des cylindres de guidage (4).

• Glissez, depuis le côté arrière de la machine, la bande de ponçage par-dessus les deux cylindres de guidage.

• Poussez le levier de tension entièrement vers la gauche. La bande de ponçage doit être tendue sur les cylindres de guidage maintenant.

• Fixez le cylindre de guidage, à l’aide de la vis à ailettes sur le cylindre de guidage de droite de sorte qu’il se trouve exactement en équerre sur la marche des bandes de ponçage. La marche des bandes est réglée de manière juste, lorsque les côtés de la bande de ponçage sont parallèles à la plaque de dessous. Le disque abrasif Fig. D Pour le disque abrasif sont utilisées des disques de papier ou de toile avec un diamètre standard de 150 mm. Les disques sont autocollantes. Placement vertical de la bande de ponçage Fig. I Pour une plus grande flexibilité de la bande de ponçage, on peut utiliser le dessous de la bande de ponçage car, ici, il n’y a pas de plaque de dessous. Pour rendre ce dessous facilement accessible, la bande de ponçage peut être placée verticalement.

• Dévissez les deux écrous sur le devant de la ponceuse, autour de l’axe cylindrique de guidage, à l’aide d’une clé plate.

• Tournez la bande de ponçage vers le haut dans la position désirée.

• Revissez les deux écrous.

• L’ouvrage peut maintenant reposer sur la table de travail et non pas sur la bande de ponçage.

• Le plan de travail qui est utilisé pour le disque abrasif peut maintenant être introduit dans le trou du bâti de la machine sur le côté gauche de la ponceuse, à l’aide de l’axe.

• Resserrez le boulon à l’arrière de la ponceuse.

• Le plan de travail peut maintenant être utilisé comme soutien pour le ponçage de l’ouvrage contre la bande de ponçage.21

Tenez-vous toujours en face de la machine pour garder la maîtrise en permanence(Fig A). Mise en marche/Mise à l’arrêt

• Poussez l’interrupteur vers la position ‘1’ pour mettre votre ponceuse en service.

• Pour mettre en arrêt, pousser le même interrupteur vers la position ‘0’.

• Tenez toujours le câble électrique loin des parties mouvantes.

• Ne pas utilisez de forte pression sur l’ouvrage, cela ralentira seulement la bande ponçage. Le ponçage La bande de ponçage et la plaque livrées avec cette ponceuse sont qualifiées pour le travail sur métal, bois ou matière synthétique. Tenez solidement l’ouvrage durant le ponçage. Ne pas usez de pression supplémentaire. Mouvrez l’ouvrage en un mouvement de va et vient sur la bande de ponçage et la plaque pour éviter que la bande de ponçage et la plaque ne soient percées en un endroit. Des objets ronds peuvent être poncés sur les bouts de la bande de ponçage. Des ouvrages qui sont plus longs que la ponceuse pourront être poncés en enlevant le conducteur latéral. N.B.: Poncez le bois toujours dans le sens des nervures, pour éviter la formation d’échardes. Pour travailler sur une surface très tendre, il est possible d’appliquer un petit truc pour faire remonter les grains. Cela fonctionne comme suit: Mouillez la surface déjà poncée, avec un chiffon ou une éponge humide et laisser sécher à fond. Certaines fibres de bois gonfleront plus que d’autres, de sorte que la surface sera finalement plus rugueuse qu’avant. Faites disparaître maintenant les petites parties saillantes en les ponçant avec du papier fin et vous obtiendrez une surface remarquablement lisse. Mais, ne pas utilisez cette méthode sur du bois vernis. Le vernis pourrait se détacher à cause de l’humidité.

Avant le nettoyage et l’entretien, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur. Nettoyez le corps de la machine régulièrement au moyen d’un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d’aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N’utilisez pas de produits de nettoyage tels que l’essence, l’alcool, l’ammoniac, etc.; ces produits peuvent endommager les parties synthétiques. Remplacement des cordons d’alimentation Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service après-vente ou une personne dûment qualifiée afin d’éviter tout danger. Remplacement de la fiche d’alimentation (prise UK uniquement) Si la prise moulée à trois broches reliée à l’unité est endommagée et doit être remplacée, il est important qu’elle soit correctement détruite et remplacée par une fiche BS 1363/7 A avec fusible approuvée, et que les instructions de câblage suivantes soient suivies. Les fils du câble d’alimentation respectent le code couleur suivant: bleu neutre marron phase Les couleurs des fils du câble d’alimentation de l’unité peuvent ne pas correspondre aux repères de couleur des bornes de la prise. Dans ce cas, procédez comme suit:

• Branchez le fil bleu à la borne marquée de la lettre N ou de couleur noire.

• Branchez le fil marron à la borne marquée de la lettre L ou de couleur rouge.22

ENVIRONNEMENT Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés. Uniquement pour les pays de l’UE Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/EU relative aux déchets d’équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d’usage doivent être collectés séparément et mis au rebut de manière écologique. GARANTIE Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément. Le produit et le manuel d’utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
