INSTRUKCJA OBSŁUGI BGM1022 Ferm

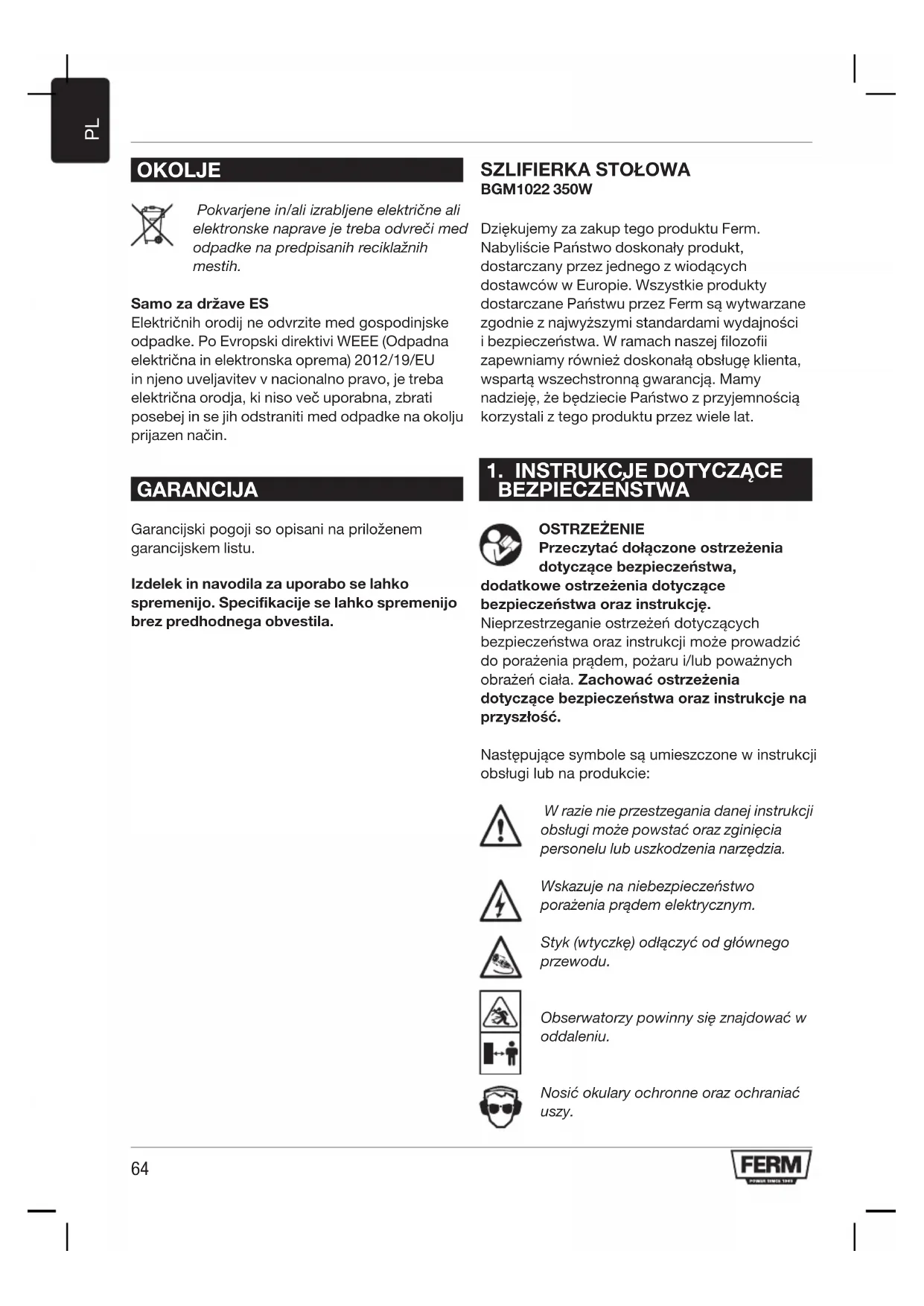

BGM1022 350W Dziękujemy za zakup tego produktu Ferm. Nabyliście Państwo doskonały produkt, dostarczany przez jednego z wiodących dostawców w Europie. Wszystkie produkty dostarczane Państwu przez Ferm są wytwarzane zgodnie z najwyższymi standardami wydajności i bezpieczeństwa. W ramach naszej filozofii zapewniamy również doskonałą obsługę klienta, wspartą wszechstronną gwarancją. Mamy nadzieję, że będziecie Państwo z przyjemnością korzystali z tego produktu przez wiele lat.

1. INSTRUKCJE DOTYCZĄCE

BEZPIECZEŃSTWA OSTRZEŻENIE Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: W razie nie przestzegania danej instrukcji obsługi może powstać oraz zginięcia personelu lub uszkodzenia narzędzia. Wskazuje na niebezpieczeństwo porażenia prądem elektrycznym. Styk (wtyczkę) odłączyć od głównego przewodu. Obserwatorzy powinny się znajdować w oddaleniu. Nosić okulary ochronne oraz ochraniać uszy.65

Noś maskę przeciwpyłową. Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE. Szczególne zasady bezpieczeństwa

• Należy sprawdzić następujące rzeczy:

• Czy podłączone napięcie jest zgodne z napięciem sieci zasilania;

• Czy przewody zasilające i wtyczki są w dobrym stanie, mocne, nie poplątane i bez uszkodzeń.

• Z powodów funkcjonalnych obrotowe części maszyny nie są zakryte. Dlatego niezmiernie ważne jest zachowanie ostrożności. Trzymaj obrabiany materiał silnie, żeby zapobiec jego wyślizgnięciu się z rąk. Nigdy nie dotykaj rękami powierzchni szlifujących włączonej maszyny.

• Unikaj korzystania z długich przedłużaczy. Zanim uruchomisz maszynę:

• Zawsze trzymaj przewody zasilające z dala od ruchomych części maszyny.

• Używaj okularów ochronnych.

• Używaj maski przeciwpyłowej. Natychmiast wyłącz maszynę w przypadku:

• Wadliwych wtyczek i przewodu zasilającego lub uszkodzenia przewodu zasilającego.

• Wadliwego wyłącznika.

• Dymu lub zapachu nadpalonej izolacji. Bezpečnost při práci s elektřinou Při používání elektrických přístrojů je vždy třeba dodržovat bezpečnostní předpisy platné ve vašem státě. Sníží se tím nebezpečí požáru, zasažení elektrickým proudem a zranní osob. Pročtěte zde uvedené bezpečnostní pokyny a seznamte se i s bezpečnostními pokyny přiloženými k nástroji. Uložte tyto pokyny na bezpečném místě. Vždy kontrolujte, jestli napájení odpovídá napětí na typovém štítku. Používání prodlužovacích kabelů Používejte pouze schválené prodlužovací kabely odpovídající příkonu přístroje. Minimální průřez vodiče je 1,5 mm2. Používáteli kabelový naviják, vždy ho odviňte celý. Natychmiast wyłącz maszynę w przypadku:

• Wadliwych wtyczek i przewodu zasilającego lub uszkodzenia przewodu zasilającego.

• Wadliwego wyłącznika.

• Dymu lub zapachu nadpalonej izolacji.

2. INFORMACJE O MASZYNIE

Przeznaczenie Maszyna ta łączy zalety poziomej i pionowej szlifierki taśmowej z cechami szlifierki z krążkiem. Dzięki trwałej konstrukcji z żeliwa i stali maszyna nadaje się do każdego szlifowania. Dane techniczne Napięcie 230-240V~,50Hz Zużyciemocy 350W S2= 30 min* Taśmaszlifującaobrotybezobciążenia 292m/min Krążekszlifującyobrotybezobciążenia 1450/min Wymiarytaśmaszlifująca 915x100mm Wymiarykrążekszlifujący Ø150mm Ciężar 12.2kg Lpa(ciśnienieakustyczne) 77+3dB(A) Lwa(potencjałakustyczny) 90+3dB(A) *S2=Maksymalny czas pracy z mocą 350 W Poziom wibracji Poziom emisji wibracji podany na końcu tej instrukcji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy.66

Opis Liczby w tekście odnoszą się do rysunków na stronach 2-5

3. Blokada rolek i ruchu równoległego

10. Krążek aluminiowy

11. Krążek szlifujący

14. Dźwignia wspornikowa

15. Przyłączanie odkurzacza

Instalacja Unikaj stosowania długich przedłużaczy. Nie zapomnij pozostawić wystarczająco dużo miejsca wokół maszyny na przedmioty, który będziesz szlifować. Montaż

• Ustaw ramę maszyny na części frontowej i wciśnij cztery gumowe elementy mocujące w podstawę ramy.

• Rama maszyny, krążek aluminiowy (10) oraz płyta robocza (12) dostarczane są w oddzielnym opakowaniu.

• Wepchnij aluminiowy krążek na trzpień i zamocuj go za pomocą zatrzasku we wgłębieniu po stronie krążka (Rys.BD ).

• Umieść płytę roboczą (12) wraz z trzpieniem w ramie maszyny i zabezpiecz płytę roboczą zatrzaskiem w ściance ramy maszyny. Sprawdź przy pomocy kątownika prostokątnego, umieszczonego pomiędzy płytą roboczą a krążkiem szlifującym, czy kąt wynosi dokładnie 90° (Rys.E).

• Jeśli to konieczne, wyreguluj ten kąt przy pomocy wskaźnika kalibracji.

• Miernik kątowy (13), również dostarczany oddzielnie, można umieścić na płycie roboczej (12). Przy wykorzystaniu miernika kątowego można precyzyjnie określić kąt szlifowania.

• Przegrodę (8) szlifierki taśmowej można umieścić za najwyżej położonym zatrzaskiem osłony paska klinowego. W ten sposób obrabiany materiał może zostać mocno uchwycony tuż obok taśmy bez większego ryzyka.

• Podłączyć odkurzacz do przyłączy odkurzacza (15). W celu zapobieżenia wkręceniu obrabianego przedmiotu lub palców pomiędzy płytę roboczą (12) a krążek szlifujący (11) przestrzeń pomiędzy płytą roboczą (12) a krążkiem szlifującym (11) nie może przekraczać 1,6 mm. Wybór paieru ściernego Ogólnie większość materiałów może być szlifowana za pomocą grubego papieru ściernego (P 60); drobny papier ścierny (P 150) używany jest do polerowania. Powierzchnię nierówną obrabia się najpierw papierem grubym, szlifując ją aż do momentu, kiedy będzie równa. Następnie stosowany jest średniogruby papier ścierny (P 100) w celu usunięcia rys, spowodowanych użyciem papieru pierwszego typu. Drobnego papieru ściernego (P 150) używa się do polerowania. Szlifowanie należy kontynuować, dopóki powierzchnia nie będzie gładka. Umieszczenie paieru ściernego Rys F - H Kiedy trzymasz szlifierkę krążkiem szlifującym w swoją stronę, taśma szlifująca przesuwa się z prawej strony na lewą wzdłuż górnej części maszyny. Ze względu na ten kierunek obrotów obrabiany przedmiot zostanie dociśnięty do prawej strony przegrody. Strzałka wewnątrz wskazuje właściwy kierunek biegu szlifującej taśmy (zob. rysunek). Jeśli żaden kierunek nie został wskazany, taśmę szlifującą należy umieścić tak, żeby zewnętrzna część styku skierowana była w kierunku ruchu obrotowego taśmy. Dlatego prawidłowe umieszczenie taśmy jest bardzo istotne. W maszynie stosuje się standardowe taśmy szlifujące 100 x 915 mm (nr 7).

• Wyjmij wtyczkę z gniazda sieci zasilania.

• Przekręć zacisk klamry do końca w prawo, żeby zluzować rolki napędowe (4).

• Naciągnij taśmę szlifującą wzdłuż obydwu67

rolek napędowych, zaczynając od tylnej części maszyny.

• Przekręć zacisk klamry zupełnie na lewo. Taśma szlifująca powinna być całkowicie naciągnięta.

• Ustaw rolkę napędową prostopadle do kierunku taśm szlifujących za pomocą nakrętki na prawej rolce. Kierunek ruchu taśmy ustawiony jest prawidłowo, jeśli boki taśmy szlifującej przebiegają równolegle do płyty nośnej. Krążeks szlifujący Rys. D Do krążków szlifujących wykorzystywany jest papier lub arkusze “rzepów”. Standardowa średnica arkusza wynosi 150 mm. Arkusze są samoprzylepne. Pionowe położenie taśmy szlifującej Rys. I W celu zwiększenia przydatności taśmy szlifującej można wykorzystywać także jej dolną stronę, gdyż nie ma tam płyty nośnej. Aby ułatwić dostęp do dolnej części, taśmę można ustawić w pozycji pionowej.

• Kluczem nasadkowym obluzuj dwie nakrętki na przedniej części szlifierki, obok osi lewej rolki napędowej.

• Unieś taśmę szlifującą do pożądanej pozycji.

• Dokręć z powrotem obie nakrętki.

• Obrabiany przedmiot może teraz spoczywać na stole roboczym, a nie na taśmie szlifującej.

• Dokręć gwint na tylnej części maszyny.

• Płytę roboczą, używaną dla krążka szlifującego, można teraz wcisnąć trzpieniem w otwór w ramie maszyny, z lewej strony szlifierki.

• Dokręć gwint z tyłu maszyny.

• Płyta robocza może być teraz wykorzystana jako podpora przy szlifowaniu przedmiotu taśmą szlifującą.

Zawsze stoją przednie do maszyny, aby zawsze zachować przegląd (Rys. A). Włączenie On/Włączenie Off

• W celu uruchomienia szlifierki wciśnij wyłącznik do pozycji ‘1’.

• Żeby wyłączyć szlifierkę należy przełączyć ten sam wyłącznik na pozycję ‘0’.

• Trzymaj zawsze kabel zasilający z dala od ruchomych części maszyny.

• Nie ma potrzeby naciskania na obrabiany przedmiot – może to jedynie zmniejszyć szybkość krążka szlifującego. Szlifowanie Taśma i krążek szlifujący, znajdujące się w komplecie z tą szlifierką, nadają się do szlifowania metalu, drewna oraz powierzchni syntetycznych. Należy zawsze mocno trzymać obrabiany przedmiot podczas szlifowania. Nie potrzeba do tego żadnego dodatkowego nacisku. Przesuwaj obrabiany przedmiot w górę i w dół nad taśmą szlifującą, żeby zapobiec zużyciu się taśmy i krążka szlifującego w jednym miejscu. Przedmioty okrągłe można szlifować końcówkami taśmy szlifującej. Przedmioty dłuższe niż sama szlifierka można szlifować po zdjęciu przegrody. Nota bene: W celu zapobieżenia rozwarstwieniu, drewno należy zawsze szlifować wzdłuż jego włókien. Aby uzyskać maksymalnie gładką powierzchnię można zastosować metodę “wyprowadzenia cząstek na powierzchnię”. Polega ona na tym, że po wstępnym zeszlifowaniu moczy się powierzchnię za pomocą wilgotnej szmatki lub gąbki i pozwala jej wyschnąć. Niektóre włókna drewniane nabrzmiewają bardziej od pozostałych, co prowadzi do powstania bardziej szorstkiej powierzchni niż wcześniej. Następnie należy zeszlifować wierzchnią warstwę drobnym papierem ściernym, w efekcie czego otrzymamy znacznie bardziej wygładzoną powierzchnię. Metody tej nie powinno się jednak stosować do drewna lakierowanego, ponieważ lakier może odpryskiwać pod wpływem wilgoci.68

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać maszynę i wyjmować wtyczkę zasilania sieciowego z gniazdka. Czyścić obudowę maszyny regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych. Wymieniać przewody zasilania Jeśli przewód zasilania jest uszkodzony, musi go wymienić producent, jego przedstawiciel serwisowy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć zagrożenia. Wymiana wtyczki zasilania sieciowego (tylko Wielka Brytania) Jeśli trójbolcowa wtyczka dołączona do urządzenia ulegnie uszkodzeniu i wymaga wymiany, należy ją poprawnie zniszczyć i wymienić na wtyczkę z bezpiecznikiem z atestem BS 1363/13A, przestrzegając poniższych instrukcji okablowania. Przewody w kablu zasilania sieciowego są oznaczone kolorami zgodnie z następującymi kodem: niebieski zerowy brązowy pod napięciem Ponieważ kolory przewodów w przewodzie zasilania sieciowego urządzenia mogą nie być zgodne z oznaczeniami kolorowymi styków we wtyczce, postępować zgodnie z opisem poniżej:

• Przewód oznaczony niebieskim kolorem należy podłączyć do styku oznaczonego literą N lub kolorem czarnym.

• Przewód oznaczony brązowym kolorem należy podłączyć do styku oznaczonego literą L lub kolorem czerwonym. ŚRODOWISKO Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/EU dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska. GWARANCJA Warunki gwarancji są opisane w oddzielnej, dołączonej karcie gwarancyjnej. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.69
