BRUKSANVISNING BGM1022 Ferm

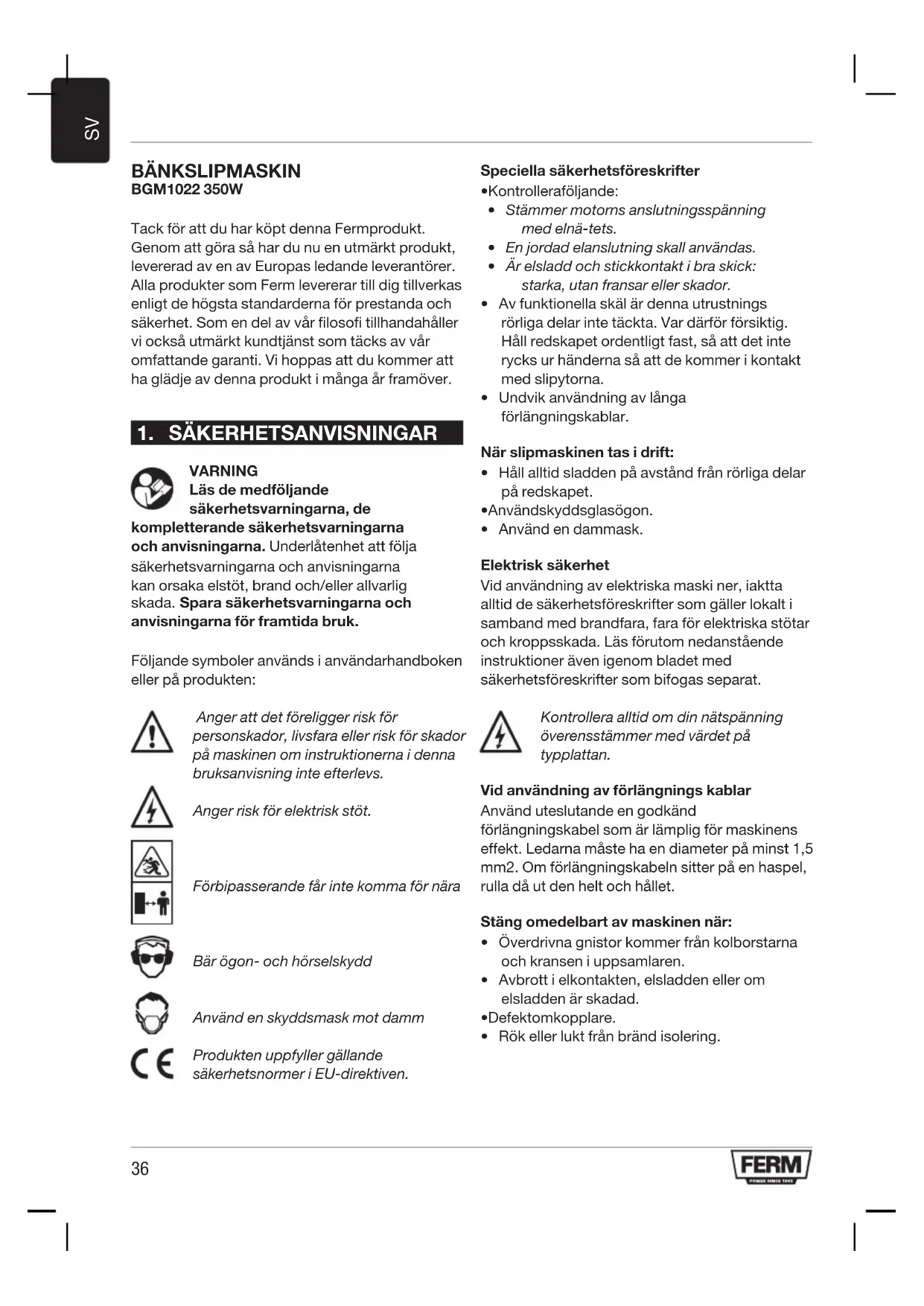

BÄNKSLIPMASKIN BGM1022 350W Tack för att du har köpt denna Fermprodukt. Genom att göra så har du nu en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som Ferm levererar till dig tillverkas enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi tillhandahåller vi också utmärkt kundtjänst som täcks av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år framöver.

1. SÄKERHETSANVISNINGAR

VARNING Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i användarhandboken eller på produkten: Anger att det föreligger risk för personskador, livsfara eller risk för skador på maskinen om instruktionerna i denna bruksanvisning inte efterlevs. Anger risk för elektrisk stöt. Förbipasserande får inte komma för nära Bär ögon- och hörselskydd Använd en skyddsmask mot damm Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. Speciella säkerhetsföreskrifter

• Kontrollera följande:

• Stämmer motorns anslutningsspänning med elnä-tets.

• En jordad elanslutning skall användas.

• Är elsladd och stickkontakt i bra skick: starka, utan fransar eller skador.

• Av funktionella skäl är denna utrustnings rörliga delar inte täckta. Var därför försiktig. Håll redskapet ordentligt fast, så att det inte rycks ur händerna så att de kommer i kontakt med slipytorna.

• Undvik användning av långa förlängningskablar. När slipmaskinen tas i drift:

• Håll alltid sladden på avstånd från rörliga delar på redskapet.

• Använd skyddsglasögon.

• Använd en dammask. Elektrisk säkerhet Vid användning av elektriska maski ner, iaktta alltid de säkerhetsföreskrifter som gäller lokalt i samband med brandfara, fara för elektriska stötar och kroppsskada. Läs förutom nedanstående instruktioner även igenom bladet med säkerhetsföreskrifter som bifogas separat. Kontrollera alltid om din nätspänning överensstämmer med värdet på typplattan. Vid användning av förlängnings kablar Använd uteslutande en godkänd förlängningskabel som är lämplig för maskinens effekt. Ledarna måste ha en diameter på minst 1,5 mm2. Om förlängningskabeln sitter på en haspel, rulla då ut den helt och hållet. Stäng omedelbart av maskinen när:

• Överdrivna gnistor kommer från kolborstarna och kransen i uppsamlaren.

• Avbrott i elkontakten, elsladden eller om elsladden är skadad.

• Rök eller lukt från bränd isolering.37

Avsedd användning Bandslipen är en kombinerad maskin med alla fördelar från en lodrät och en vågrät bandslip och dem från en skivslipmaskin. Genom sitt kraftiga utförande i gjutjärn och stål passar maskinen till alla slipverksamheter. Tekniska specifikationer Spänning i volt 230-240 V, 50 Hz Energiförbrukning 350W S2= 30 min* Bandhastighet utan laddning 292m/min Skivahastighet utan laddning 1450 /min Dimensioner band 915 x 100 mm Dimensioner skiva Ø 150 mm Vikt 12.2 kg Lpa (bullernivå) 77+3 dB(A) Lwa (ljudenerginivå) 90+3 dB(A) *S2= Max driftstid med en kapacitet på 350 W Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt Beskrivning Siffrorna i texten hänvisar till diagrammen på sidorna 2-5.

3. Styr- och parallell-ånhallsplatta

Installation Undvik användningen av långa förlängningskablar. Var noga med tillräckligt med utrymme runt maskinen för arbetsstycken som skall slipas. Montering

• Sätt maskinramen upp- och nedvänd och tryck in fyra gummifötter i fötterna (1) på maskinramen.

• Maskinram, aluminiumskiva (10) och arbetsblad (12) levereras i separata förpackningar.

• Skjut aluminiumskivan på axeln och sätt fast skivan med insexbulten i sidan på skivan (Fig.B - D).

• Placera arbetsbladet (12) med axeln i maskinramen och sätt fast den med bulten i sidan på maskinramen. Kontrollera med en 90° vinkelhake på arbetsbladet och mot slipskivan om vinkeln är precis 90° (Fig.E).

• Ställ eventuellt in den vinkeln genom att vrida på visaren till gradindikatorn.

• Geringlådan (13) kan placeras på arbetsbladet (12). Den levereras också separat. Med geringlådan (13) kan man ställa in den vinkel som skall slipas helt exakt.

• Längdstöden (8) för bandslipen kan placeras bakom övre bulten till skivremmens skyddshölje. På det sättet kan ett arbetsstycke utan någon större risk hållas mot slipbandet.

• Fäst dammsugaren till dammsugaranslutningen (15). För att förebygga att dina fingrar eller arbetsstycket kläms mellan arbetsblad (12) och slipskiva (11) måste avståndet dem emellan vara högst 1,6 mm.38

Val av sandpapper Grovt sandpapper (korn 60) avlägsnar i allmänhet det mesta materialet och fint sandpapper (korn

150) används till finputsningen. Om ytan är ojämn,

börjar du med grovt sandpapper och slipar tills ytan blivit jämn. Därefter använder du mellangrovt sandpapper (korn 100) för att få bort slipspåren som det grova sandpapperet lämnat efter sig och slutligen tar du till fint sandpapper (korn 150) för finputsningen. Fortsätt med slipningen tills ytan är jämn. Påsättning av sandpapper Fig. F - H Om bandslipen med slipskivan är vänd mot dig, rör sig bandet från höger till vänster över maskinens ovansida. Genom denna slipriktning kommer arbetsstycket att tryckas mot längdstödets högra sida. Rätt slipriktning för sandpapperet står angivet på innersidan med en pil (se illustration). Om det inte finns någon pil angiven, skall du placera slipbandet så att sömmens upphöjda del står i bandets slipriktning. Var noga med att slipbandet placeras på rätt sätt. Som standard har maskinen 100 x 915 mm slipband (nr 7). Dra ut stickkontakten ur vägguttaget.

• Tryck spännhandtaget helt åt höger för att lossa på spänningen på styrrullarna (nr.4).

• Skjut slipbandet över båda styrrullarna från maskinens baksida.

• Tryck spännhandtaget helt åt vänster. Slipbandet skall nu sitta spänt över styrrullarna.

• Vrid med hjälp av vingmuttern på höger styrrulle denna precis vinkelrätt mot slipbandets slipriktning. Den är rätt inställd när slipbandets sidor går parallellt med underläggsplattan. Slipskiva Fig. D Till slipskivan används sandpapper eller lapp- polerplattor med en standarddiameter på 150 mm. Slipplattorna är självhäftande. Vå grät placering av slipband Fig. I För att få en större flexibilitet på slipbandet kan dess undersida användas, därför att där inte finns någon underläggsplatta. För att göra undersidan lätt åtkomlig kan slipbandet placeras vågrätt.

• Skruva loss de två muttrarna på slipmaskinens framsida, runt vänster styrrulleaxel, med en skiftnyckel.

• Vrid slipbandet uppåt till önskat läge.

• Dra åt de två muttrarna igen.

• Arbetsstycket kan nu vila på arbetsbordet och inte på slipbandet.

• Arbetsbladet som används till slipskivan kan nu stickas in med axeln genom hålet i maskinramen på vänster sida av slipmaskinen.

• Dra åt bulten på slipmaskinens baksida.

• Arbetsbladet kan nu användas som stöd vid slipning av arbetsstycken mot slipbandet.

Stå alltid mitt emot maskinen så att du behåller överblicken (Fig A). Starta/Slå av

• Kontrollera att omkopplaren står i läget “1” för att starta slipmaskinen.

• För att koppla ifrån slipen skall du trycka in samma omkopplare till läget “0”.

• Håll alltid elsladden borta från rörliga delar.

• Utöva inget stort tryck mot arbetsstycket, slipbandet blir då bara långsammare. Slipning De slipband och slipskivor som levererats med maskinen passar till bearbetning av metall, trä eller plast. Håll ordentligt i arbetsstycket under slipningen. Utöva inget extra tryck. Flytta arbetsstycket fram och tillbaka över slipbandet eller slipskivan för att förebygga att sandpapper eller slipskiva slipar igenom på ett ställe. Runda föremål kan slipas vid slipbandets utända. Arbetsstycken som är längre än slipmaskinen kan slipas genom att längdstöden tas bort. Obs.: Slipa trä alltid i ådringens längdriktning för att förebygga att du får träflisor i fingrarna.39

För att kunna bearbeta en mycket mjuk yta kan man använda sig av tricket med att ‘ta upp kornen’. Det går till så här: Fukta den redan slipade ytan med en våt trasa eller svamp och låt den sen torka grundligt. Vissa träfibrer kommer att svälla upp mer än andra så att ytan blir strävare än vad den var. Slipa nu bort de träfibrer som sticker upp med fint sandpapper och så har du en utomordentligt slät yta. Använd inte den här metoden för förnissat trä, eftersom fernissan kan lossna genom fuktighet.

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna. Byte av strömsladdar Om en strömsladd är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara. Byte av strömkontakt (endast Storbritannien) Om den gjutna 3-stiftskontakten som medföljer enheten skadas och behöver bytas är det viktigt att den förstörs på rätt sätt och byts mot en godkänd BS 1363/7A-säkringskontakt och att följande kabeldragningsanvisningar följs. Ledningarna i strömkabeln är färgkodade enligt följande: blå neutral brun strömförande Gör så här eftersom färgerna på ledningarna i strömkabeln kanske inte motsvarar färgmarkeringarna som identifierar terminalerna i kontakten:

• Ledningen som är blåfärgad måste anslutas till terminalen som är markerad med bokstaven N eller som är svartfärgad.

• Ledningen som är brunfärgad måste anslutas till terminalen som är markerad med bokstaven L eller som är rödfärgad. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. GARANTI Garantivillkoren finns på separat medföljande garantikort. Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.40

• Drei skruen fast på baksiden av slipemaskinen.
