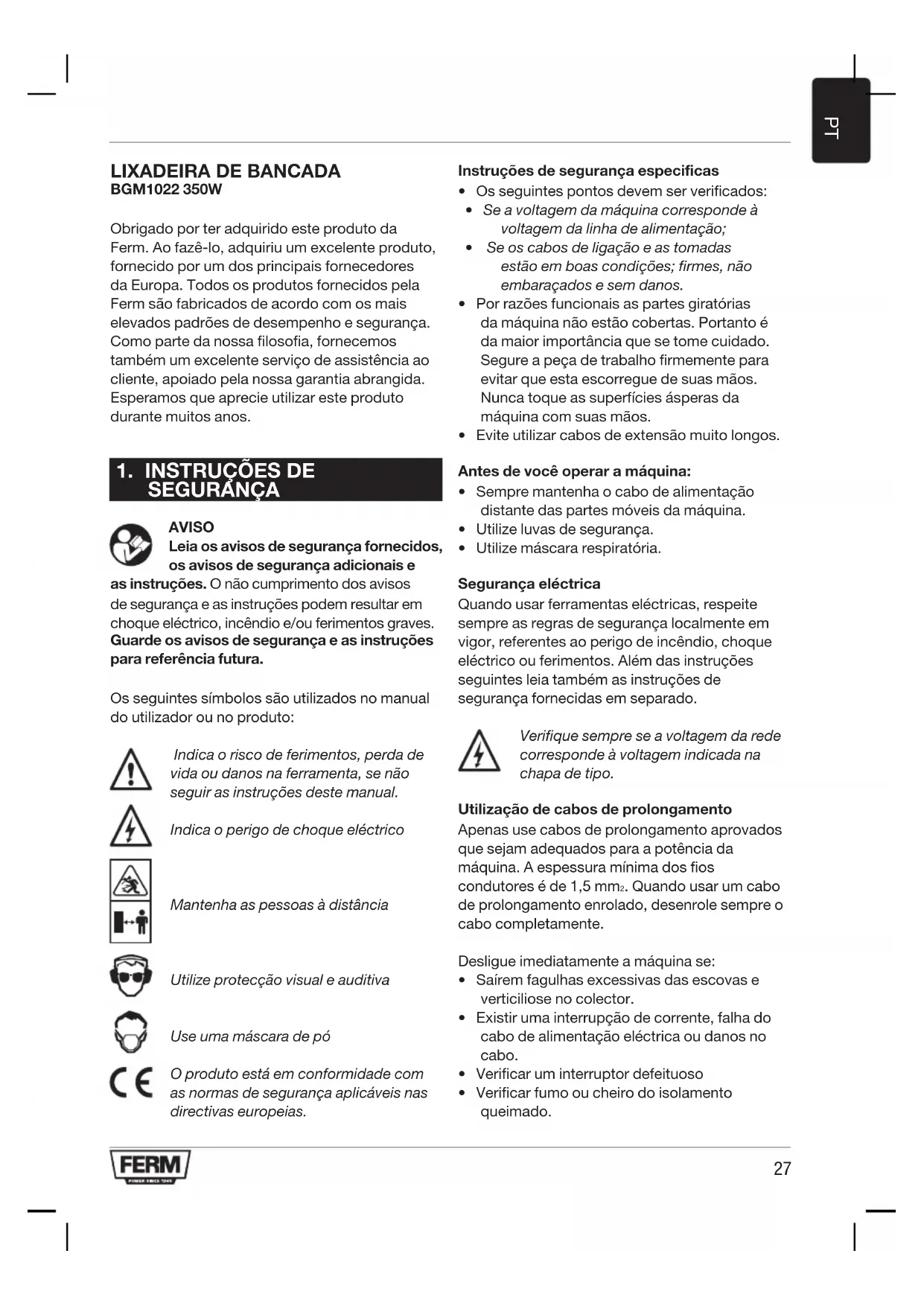

MANUAL DE UTILIZADOR BGM1022 Ferm

Obrigado por ter adquirido este produto da Ferm. Ao fazê-lo, adquiriu um excelente produto, fornecido por um dos principais fornecedores da Europa. Todos os produtos fornecidos pela Ferm são fabricados de acordo com os mais elevados padrões de desempenho e segurança. Como parte da nossa filosofia, fornecemos também um excelente serviço de assistência ao cliente, apoiado pela nossa garantia abrangida. Esperamos que aprecie utilizar este produto durante muitos anos.

1. INSTRUÇÕES DE SEGURÂNÇA

AVISO

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Indica o risco de ferimentos, perda de vida ou danos na ferramenta, se não seguir as instruções deste manual.

Mantenha as pessoas à distância

Utilize protecção visual e auditiva

Use uma máscara de pó

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

Instruções de segurança específicas

• Os seguintes pontos devem ser verificados:
• Se a voltagem da máquina corresponde à voltagem da linha de alimentação;
• Se os cabos de ligação e as tomadas estão em boas condições; firmes, não embaracados e sem danos.
• Por razões funcionais as partes giratórias da máquina não estão cobertas. Portanto é da maior importância que se tome cuidado. Segure a peça de trabalho firmemente para evitar que esta escorregue de suas mãos. Nunca toque as superfícies ásperas da máquina com suas mãos.
• Evite utilizar cabos de extensão muito longos.

Antes de você operar a máquina:

• Sempre mantenha o cabo de alimentação distante das partes móveis da máquina.
• Utilize luvas de segurança.
• Utilize máscara respiratória.

Segurança eléctrica

Quando usar ferramentas eléctricas, respeite sempre as regras de segurança localmente em vigor, referentes ao perigo de incêndio, choque eléctrico ou ferimentos. Além das instruções seguintes leia também as instruções de segurança fornecidas em separado.

Verifique sempre se a voltagem da rede corresponde à voltagem indicada na chapa de tipo.

Utilização de cabos de prolongamento

Apenas use cabos de prolongamento aprovados que sejam adequados para a potência da máquina. A espessura mínima dos fios condutores é de 1,5 mm ^2 . Quando usar um cabo de prolongamento enrolado, desenrole sempre o cabo completamente.

Desligue imediatamente a máquina se:

• Saírem fagulhas excessivas das escovas e verticiliose no colector.
• Existir uma interrupção de corrente, falha do cabo de alimentação eléctrica ou danos no cabo.
  • Verificar um interruptor defeituoso
• Verificar fumo ou cheiro do isolamento queimado.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

Esta máquina combina todas as vantagens de uma cinta lixadeira horizontal e vertical com as de uma lixadeira de disco. Sua construção robusta em ferro fundido e aço faz a máquina apropriada para todo tipo de lixamento.

Especificações técnicas

Tensão 230-240 V, 50 Hz

Consumo de energia 350W

S2=30 min*

Velocidade da lixa sem carga 292m/min

Velocidade da disco sem carga 1450 /min

Dimensões da lixa 915 x 100 mm

Dimensões da disco ∅ 150 mm

Peso 12.2 kg

Lpa (pressão sonora) 77+3 dB(A)

Lwa (potência acústica) 90+3 dB(A)

*S2=O período máximo de operação com uma capacidade de 350 W

Nível de vibração

O nível de emissão de vibrações indicado na parte posterior deste manual de instruções foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

• utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos defi cientemente, pode aumentar significativamente o nível de exposição
• o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signifi cativamente o nível de exposição

Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho

Descrição

Os números indicados no texto dizem respeito aos diagramas nas páginas 2-5.

1 Corpo da máquina
2. Motor
3. Rolete de encosto e encosto paralelo
4. Manopla de aperto
5. Rolete de transporte
6. Cinta lixadeira
7. Interruptor principal
8. Proteção
9. Rolete de tração
10. Disco de alumínio
11. Disco de lixa
12. Mesa de trabalho
13. Dispositivo giratório
14. Braço de suporte.
15. Aspirador de ligação

3. MONTAGEM

Instalação

Evite utilizar cabos de extensão muito longos. Não se esqueça de deixar espaço suficiente ao redor da máquina para as peças de trabalho a serem lixadas.

Montagem

• Coloque o corpo da máquina em pé e pressione os quatro encostos de borracha no pé do corpo.
• O corpo da máquina, disco de alumínio (10) e mesa de trabalho (12) são fornecidos em embalagem separada.
• Coloque o disco de alumínio sobre o eixo e aperte o disco com os parafuso na lateral do mesmo (Fig.B - D).
• Posicione a mesa de trabalho (12) com o eixo no corpo da máquina e afixe a mesa de trabalho com os parafusos na lateral do corpo da máquina. Verifique com um esquadro de 90° sobre a mesa de trabalho e contra o disco de lixa se o ângulo é de exatamente 90° (Fig.E).
• Se necessário, ajuste este ângulo com o indicador de calibração.
• O dispositivo giratório (13), que também é fornecido separadamente, pode ser posicionado sobre a mesa de trabalho (13).

Com o uso deste dispositivo giratório o ângulo de lixamento pode ser definido com precisão.

• A proteção (8) para a cinta lixadeira pode ser posicionada atrás do ponto mais alto da proteção da cinta em V. Deste modo a peça de trabalho pode ser segurada firmemente contra a cinta sem grandes riscos.
• Monte o aspirador às ligações do aspirador (15).

Para evitar que a peça de trabalho ou seus dedos sejam puxados entre a mesa de trabalho (12) e o disco de lixa (11), o espaço entre a mesa de trabalho (12) e o disco de lixa não deve exceder 1.6 mm.

A escolha da lixa

Com uma lixa grossa (P 60) geralmente pode ser removida a maior parte do material, e uma lixa fina (P 150) é utilizada para acabamento. Uma superfície irregular primeiramente deve ser tratada com uma lixa grossa e lixada até que esteja lisa. Subsequentemente um lixa média (p 100) é usada para remover arranhões causados pelo primeiro tipo de lixa utilizado. Uma lixa fina (P 150) é utilizada para acabamento. O lixamento deve continuar até que se obtenha uma superfície lisa.

O posicionamento da lixa

Fig. F - H

Quando a lixadeira mecânica está com o disco de lixa voltado para você, a cinta lixadeira se move da direita para a esquerda ao longo da parte de cima da máquina. Por causa desta direção de movimento a peça de trabalho será pressionada contra o lado direito da proteção. Uma seta no lado interior indica da direção correta da cinta lixadeira (veja o desenho). Se não há direção indicada, a cinta lixadeira deve ser posicionada de modo que a parte elevada da junção esteja na direção de rotação da cinta. É muito importante que a cinta lixadeira esteja posicionada corretamente. A máquina utiliza cintas de lixa padrão 100 x 915 mm (no. 7).

• Remova a tomada da fonte de alimentação.
• Empurre a manopla de aperto completamente para a direita para afrouxar a tensão dos roletes de transporte (no.4).
• Empurre a cinta lixadeira sobre os dois roletes de transporte, começando da parte traseira da

máquina.

• Empurre a manopla de aperto completamente para a esquerda. Agora a cinta lixadeira deve estar completamente esticada.
• Gire o rolete de transporte exatamente para um ângulo reto com relação à direção da cinta lixadeira utilizando a porca no rolete direito. A direção de movimento da cinta está ajustada corretamente se as laterais da cinta lixadeira estão se movimentando paralelamente à placa de rolamentos.

Disco de lixa

Fig. D

Discos de papel ou “velcro” são utilizados para disco de lixa. O diâmetro padrão é de 150 mm. Os discos são autoadesivos..

Posicionamento vertical da cinta lixadeira

Fig. I

Para maior flexibilidade da cinta lixadeira, a parte inferior pode ser utilizada, pois não há placa de rolamentos. Para um fácil acesso a esta parte inferior, a cinta lixadeira pode ser posicionada em uma posição vertical:

• Solte as duas porcas na parte frontal da lixadeira mecânica, ao redor do eixo de do rolete de transporte esquerdo utilizando uma ferramenta apropriada.
• Empurre a cinta lixadeira para cima na posição desejada.
• Aperte as duas porcas novamente.
• A peça de trabalho agora pode ser posicionada sobre o topo ao invés de estar sobre a cinta lixadeira.
• A mesa de trabalho que é utilizada para o disco de lixa agora pode ser empurrada com o eixo para dentro da abertura no corpo da máquina no lado esquerdo da lixadeira mecânica.
• Aperte o parafuso na parte traseira da máquina;
• A mesa de trabalho agora pode ser utilizada como suporte para o lixamento da peça de trabalho contra a cinta lixadeira.

4. FUNCIONAMENTO

Sempre ficar frontal para a máquina, a fim de manter sempre a visão geral (Fig. A).

Activar/Desactivar

• Pressione a chave liga/desliga para a posição '1' para colocar sua lixadeira mecânica em funcionamento.
• Para desligar a máquina a mesma chave deve ser pressionada para a posição '0'.
• Sempre mantenha os cabos de alimentação distantes das partes moveis.
• Não há necessidade de aplicar pressão com a peça de trabalho pois isto somente diminuirá a velocidade do disco de lixa.

Operação de lixamento

A cinta lixadeira e o disco fornecidos com esta lixadeira mecânica são apropriados para o lixamento de metal, madeira ou superfícies sintéticas. A peça de trabalho deve sempre ser segurada firmemente durante o lixamento. Não há necessidade de pressão extra, guie a peça de trabalho para cima e para baixo sobre a cinta lixadeira para evitar que a cinta lixadeira e o disco se desgatem em uma só posição. Objetos redondos podem ser lixados nas pontas da cinta lixadeira. Peças de trabalho que são mais longas que a lixadeira mecânica podem ser lixadas removendo a proteção.

NB: Para evitar lascamento, a madeira sempre deve ser lixada no sentido logitudinal do veio.

Para lixar uma superfície muito macia, há um método muito favorável para ‘trazer as partículas para a superfície’. Isto é feito da seguinte maneira: umideça a superfície quase lixada com um pano ou esponja e deixe secar bem. Algumas fibras de madeira se estufam mais que as outras, oque levará a uma superfície mais áspera que antes. Agora as partículas são lixadas com uma lixa fina e o resultado é uma superfície extremamente lisa. Este método não deve ser aplicado em madeira polida, pois o polimento pode se perder por causa da umidade.

5.MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a ficha da tomada de corrente.

Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.

Substituir os cabos de alimentação

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o respectivo agente de assistência ou técnicos devidamente qualificados para evitar uma situação de perigo.

Se a ficha de 3 pinos moldada fixada no equipamento estiver danificada e for necessário substituí-la, é importante que seja destruída e substituída correctamente por uma ficha com fusível BS 1363/13A aprovada e que as instruções de ligação sejam seguidas. Os fios no cabo de rede têm várias cores, de acordo com o seguinte código:

azul neutro castanho com corrente

Uma vez que as cores dos fios no cabo de rede do equipamento podem não corresponder às marcações de cores que identificam os terminais na ficha, proceda do seguinte modo:

• O fio azul deve ser ligado ao terminal assinalado com a letra N ou a preto.
• O fio castanho deve ser ligado ao terminal assinalado com a letra L ou a vermelho.

AMBIENTE

Os aparelhos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/EU sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

As condições da garantia estão disponíveis no cartão da garantia fornecido em separado.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
