NAVODILA ZA UPORABO BGM1022 Ferm

Pred uporabo naprave si pozorno preberite navodila za uporabo. Čim bolj se seznanite z njenimi funkcijami in osnovnim delovanjem. Za zagotovitev stalnega pravilnega delovanja servisirajte napravo v skladu z navodili. Navodila za uporabo in pripadajoča dokumentacija naj bosta vedno dostopni. V tem navodilu za uporabo ali na stroju so naslednji simboli: Označuje nevarnost poškodb, smrti ali gmotne škode na napravi in predmetih zaradi neupoštevanja navodil, ki so v tem priročniku. Označuje nevarnost električnega udara. Drugim osebam ne dovolite v bližino. Uporabljajte zaščitna očala in zaščito za sluh Nosite protiprašno masko Izdelek je skladen z veljavnimi varnostnimi standardi evropskih direktiv.61

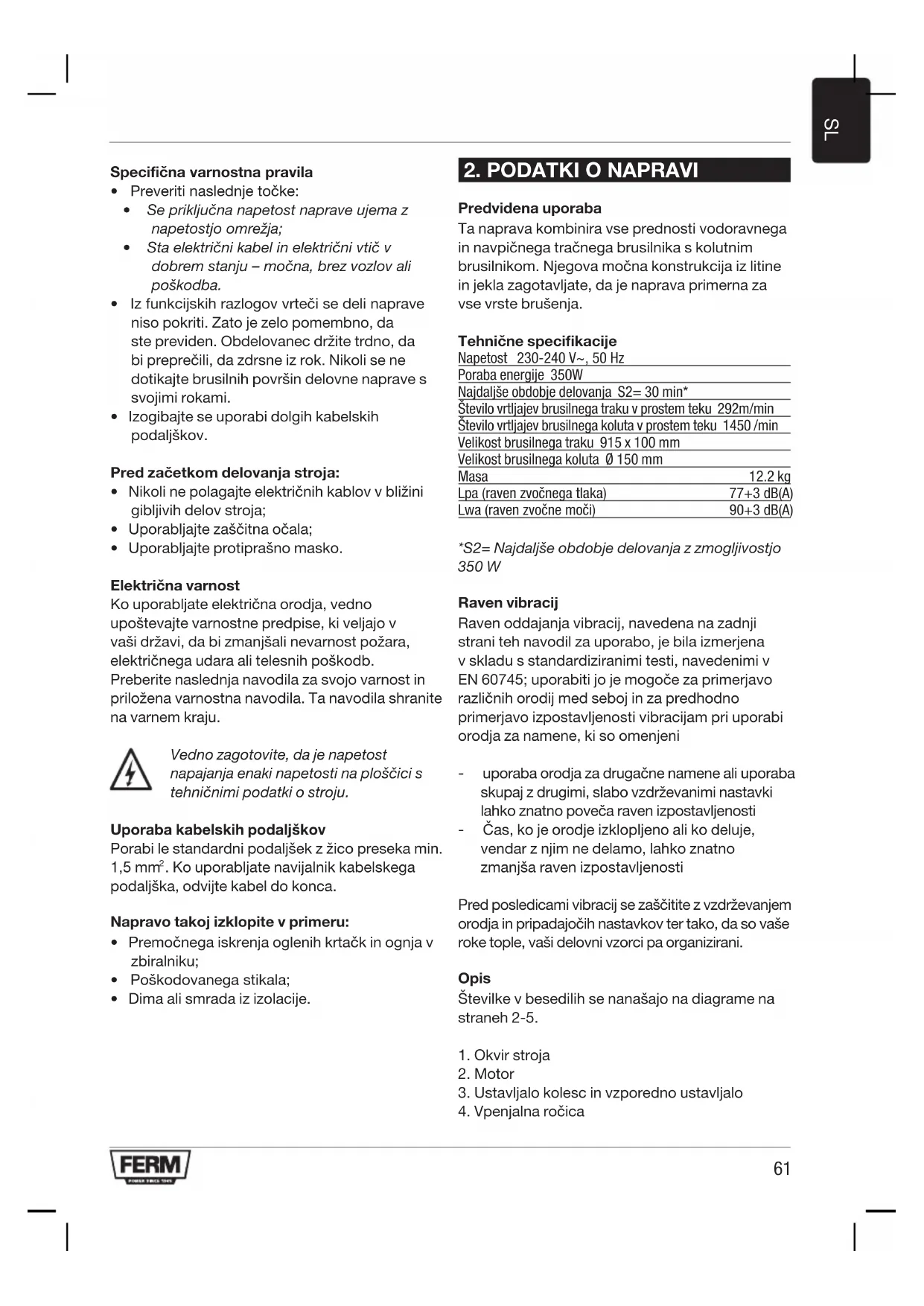

Specifična varnostna pravila

• Preveriti naslednje točke:

• Iz funkcijskih razlogov vrteči se deli naprave niso pokriti. Zato je zelo pomembno, da ste previden. Obdelovanec držite trdno, da bi preprečili, da zdrsne iz rok. Nikoli se ne dotikajte brusilnih površin delovne naprave s svojimi rokami.

• Izogibajte se uporabi dolgih kabelskih podaljškov. Pred začetkom delovanja stroja:

• Nikoli ne polagajte električnih kablov v bližini gibljivih delov stroja;

• Uporabljajte zaščitna očala;

• Uporabljajte protiprašno masko. Električna varnost Ko uporabljate električna orodja, vedno upoštevajte varnostne predpise, ki veljajo v vaši državi, da bi zmanjšali nevarnost požara, električnega udara ali telesnih poškodb. Preberite naslednja navodila za svojo varnost in priložena varnostna navodila. Ta navodila shranite na varnem kraju. Vedno zagotovite, da je napetost napajanja enaki napetosti na ploščici s tehničnimi podatki o stroju. Uporaba kabelskih podaljškov Porabi le standardni podaljšek z žico preseka min. 1,5 mm

. Ko uporabljate navijalnik kabelskega podaljška, odvijte kabel do konca. Napravo takoj izklopite v primeru:

• Premočnega iskrenja oglenih krtačk in ognja v zbiralniku;

Predvidena uporaba Ta naprava kombinira vse prednosti vodoravnega in navpičnega tračnega brusilnika s kolutnim brusilnikom. Njegova močna konstrukcija iz litine in jekla zagotavljate, da je naprava primerna za vse vrste brušenja. Tehnične specifikacije Napetost 230-240V~,50Hz Poraba energije 350W Najdaljše obdobje delovanja S2= 30 min* Število vrtljajev brusilnega traku v prostem teku 292m/min Število vrtljajev brusilnega koluta v prostem teku 1450 /min Velikost brusilnega traku 915 x 100 mm Velikost brusilnega koluta Ø 150 mm Masa 12.2 kg Lpa(ravenzvočnegatlaka) 77+3dB(A) Lwa(ravenzvočnemoči) 90+3dB(A) *S2= Najdaljše obdobje delovanja z zmogljivostjo 350 W Raven vibracij Raven oddajanja vibracij, navedena na zadnji strani teh navodil za uporabo, je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti Čas, ko je orodje izklopljeno ali ko deluje, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti Pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani. Opis Številke v besedilih se nanašajo na diagrame na straneh 2-5.

3. Ustavljalo kolesc in vzporedno ustavljalo

4. Vpenjalna ročica62

Namestitev Izogibajte se uporabi dolgih podaljševalnih kablov. Ne pozabite pustiti dovolj prostora okrog naprave za obdelovance, ki jih je treba brusiti. Sestavljanje

• Okvir stroja položite na glavo in pritisnite štiri gumijasta ustavljala v noge okvirja.

• Okvir stroja, aluminijasti kolut (10) in delovna plošča (12) so priloženi v ločenem paketu

• Aluminijasti kolut potisnite na gred in pritrdite kolut ob straneh z vijaki imbus (slike B - D).

• Delovno ploščo (12) z gredjo vstavite v okvir stroja in jo zavarujte z vijaki na straneh okvirja stroja. Preverite 90° kot nagiba na delovni plošči in proti brusilnemu kolutu, če je ta kot točno 90° (slika E).

• Če je treba, nastavite ta kot s kazalnikom umerjanja.

• Skalo nagiba (13), ki se je tudi v ločenem paketu, nataknite na delovno ploščo (13). S pomočjo skale nagiba lahko

• natančno določiti kot brušenja.

• Ograjo (8) za tračni brusilnik lahko namestite za najvišjim vijakom ščitnika traku V. Na ta način lahko obdelovanec trdno držite proti traku brez večje nevarnosti.

• Sesalnik priklopite na priključke za sesalnik (15) Da bi preprečili, da se prsti ali obdelovanec zagrabijo med delovno ploščo (12) in brusilni kolut (11,) ne sme razmik med delovno ploščo (12) in brusilnim kolutom (11) biti večji od 1,6mm. Izbira brusnega papírja Z grobim brusnim papirjem (P 60) na splošno odstranjujete večino materiala, fini brusni (P150) se nato uporablja za zaključna dela. Neravna površina se najprej obdela z grobim brusnim papirjem in jo nato obrusite, dokler ni ravna. Za grobim brušenjem uporabite papir s srednjo zrnatostjo (P100), da bi odstranili praske, nastale z brušenjem z grobim papirjem. Fini brusni papir (P 150) se uporablja za zaključno brušenje. Brusiti je treba, dokler površina ni gladka. Namestitev brusnega papírja Sl. F - H Če držite brusilnik z brusilnim kolutom proti sebi, se brusilni tak premika z leve v desno vzdolž zgornjega dela stroja. Zaradi zaradi smeri vrtenja bo obdelovanec pritisnjen proti desni ograje. Puščica na notranji strani označuje pravo smer vrtenja brusnega traku (glejte sliko). Če smer ni označena, je treba brusni trak namestiti tako, da bo dvignjen del šiva nameščen v smer obračanja traku. Stroj uporablja standardne brusilne trakove 100 x 915mm (6).

• Brusni trak potisnite vzdolž obeh transportnih valjev, začnite pa na zadnji strani stroja.

• Vpenjalno ročico potisnite do konca v levo. Brusni trak bi moral biti zdaj napet do konca.

• Transportni valj obrnite natančno v pravem kotu v smeri brusnega traku s pomočjo matice s krilci na desnem valju. Smer vrtenja traku je nastavljena pravilno, če strani brusnega traku tečejo vzporedno z nosilno ploščo. Brusni kolut Sl. D Za brusni kolut se uporabljajo papirni listi ali listi z ježkom. Standardni premer je 150 mm. Mape so samolepilne. Navpični položaj brusnega traku Sl. I Za večjo prilagodljivost brusnega traku se lahko uporablja spodnja stran, ker tam ni nosilne plošče. Za preprosti dostop do spodnje strani lahko brusni trak postavite na navpični položaj.63

• Z viličastim ključem odvijte dve matici na sprednjem delu brusilnika, okrog gredi levega transportnega valja.

• Brusni trak potisnite navzgor na želeni položaj. Znova zategnite obe matici.

• Obdelovanec lahko zdaj leži na delovni površini namesto na brusnem traku.

• Delovno ploščo, ki se uporablja za brusni kolut, lahko zdaj z gredjo potisnete v luknjo v okviru stroja na levi strani brusilnika.

• Zategnite vijak na zadnjem delu naprave.

• Delovna plošča se zdaj lahko uporabi kot opora za brušenje obdelovanca proti brusnemu traku.

• Električne kable vedno položite vstran od gibljivih delov.

• Na obdelovanec ni treba pritiskati, to le upočasnjuje hitrost brusilnega koluta. Brušenje Brusni trak in kolut, ki sta priložena brusilniku, sta primerna za brušenje kovine, lesa ali sintetičnih površin. Obdelovanec mora biti med brušenjem trdno vpet. Dodatni pritisk ni potreben. Obdelovanec vodite gor in dol po brusnem traku in tako preprečite, da bi se brusni trak in plošča obrabljala na enem mestu. Okrogle predmete lahko brusite na koncih brusnega traku. Obdelovance, ki so daljši od brusilnika, lahko brusite tako, da odstranite ograjo. Opomba: da bi preprečili cepljenje lesa, ga morate vedno brusiti vzdolž vlaken. Za obdelavo zelo mehkih površin obstaja zelo priročni način ‘premik delčkov na površino’. Postopate na naslednji način: s krpo ali gobico namočite že obrušeno površino in pustite, da se dobro posuši. Nekatera vlakna lesa izstopijo bolj od drugih, to pa povzroči hrapavost površine. Izstopajoče dele površine obrusite s finim brusnim papirjem, rezultat pa bo izjemno gladka površina. Tega načina pa ne uporabljajte pri lakiranem lesu, ker se lahko lak odlušči zaradi vlage.

VZDRŽEVANJE Pri vzdrževalnih delih na motorju se najprej prepričajte, ali je stroj odklopljen od vira napajanja. Čiščenje Zagotovite, da bodo prezračevalne reže čiste in tako preprečite pregrevanje motorja. Redno čistite ohišje stroja z mehko krpo, najbolje po vsaki uporabi. Zagotovite, da bodo prezračevalne reže brez prahu in umazanije. Trdo sprijeto umazanijo odstranite z mehko krpo, navlaženo z milnico. Nikoli ne uporabljajte raztopin, kot so bencin, alkohol, vodna raztopina amonijaka itd. Kemične snovi bodo poškodovale plastične dele. Zamenjava električnega kabla Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, njegov serviser ali podobno kvalificirana oseba, saj se boste le tako izognili tveganjem. Zamenjava električnega vtikača (samo ZK) Če je uliti vtič s 3 nožicami, ki je priklopljen na napravo poškodovan in ga je treba zamenjati, je pomembno, da ga uničite pravilno in ga zamenjate z vtičem z vgrajeno varovalko 7 A, odobrenim v skladu z BS 1363 in, da upoštevate naslednja navodila za povezavo z žicami. Žice v električnem kablu so barvne in v skladu z naslednjo barvno kodo: modra nevtralna rjava napetost Ker se morda barve žic v električnem kablu enote ne ujemajo z barvnimi oznakami, ki označujejo priključke v vtiču, postopajte na naslednji način:

OKOLJE Pokvarjene in/ali izrabljene električne ali elektronske naprave je treba odvreči med odpadke na predpisanih reciklažnih mestih. Samo za države ES Električnih orodij ne odvrzite med gospodinjske odpadke. Po Evropski direktivi WEEE (Odpadna električna in elektronska oprema) 2012/19/EU in njeno uveljavitev v nacionalno pravo, je treba električna orodja, ki niso več uporabna, zbrati posebej in se jih odstraniti med odpadke na okolju prijazen način. GARANCIJA Garancijski pogoji so opisani na priloženem garancijskem listu. Izdelek in navodila za uporabo se lahko spremenijo. Specifikacije se lahko spremenijo brez predhodnega obvestila.
